Снятие изоляции с кабеля

Как быстро снять изоляцию с кабеля или провода

На рисунке показана типовая задача. Кабель ВВГ 2×1,5мм2, состоящий из двух одножильных проводников, покрытых изоляцией, и размещенных в черной защитной оболочке. Как снять оболочку и изоляцию с кабеля так, чтобы это было быстро, безопасно качественно и надежно? Причем под качеством я понимаю здесь стабильность получаемого результата.

Конечно, когда есть возможность снять изоляцию с кабеля на столе, а не в тесном подрозетнике, и сделать надо пару соединений все можно сделать медленно, размерено, проверяя каждый шаг. А если надо за пару дней сделать квартиру перед штукатуркой?

Я перепробовал три варианта снятия изоляции с кабеля и остановился, как водится, на третьем:

— зачистка канцелярским ножом;

— зачистка специальным ножом монтажника;

— зачистка специальным приспособлением.

Зачистка канцелярским ножом — самый простой и доступный способ зачистки проводов и кабелей. Но и самый некачественный. Зачистка оболочки кабеля обычно делается в два этапа. Сначала по кругу надрезается оболочка. Потом оболочка надрезается по длине. И потом уже она снимается, оголяя отдельные провода в изоляции.

Так вот, если делать надрез по кругу кабеля канцелярским ножом, и не рассчитать силу, то легко надрезается изоляция проводов, что снижает безопасность такого кабеля в эксплуатации.

И если это не страшно, когда кабель еще не смонтирован (можно отрезать кусок и попробовать еще раз), то для кабеля, например, замурованного в стену, права на ошибку нет. Когда я делал проводку родителям, мне пришлось в подрозетниках оставить несколько надрезанных таким образом проводов.

Другая проблема — это надрез по длине кабеля. Во-первых, легко вдоль порезать изоляцию провода, что даже хуже, чем ее надрез. Во-вторых, легко поранить палец соскользнувшим лезвием.

Второй способ — специальным монтажным ножом. Их много моделей, я выбрал тот, который крючком. Данный нож незначительно удобнее канцелярского. Но за счет более толстого лезвия, им можно действовать не с осторожностью хирурга, а более расковано.

Хотя надрезать изоляцию и им довольно сложно. Но чем удобен нож крючком — так это резом вдоль кабеля. Крючок надежно впивается в оболочку кабеля, и практически не может выскочить оттуда. Поэтому рез вдоль кабеля получается быстрым, безопасным и аккуратным.

Но все равно. Такой инструмент не позволяет обеспечить качественную зачистку оболочки. Под качеством, в данном контексте я понимаю повторяемость (одинаковость) результатов для каждой снятой оболочки. Недавно я наткнулся на вот такой инструмент.

Цена его сильно различается — от 600 руб. до 3500 руб. Но с точки зрения качества работы разницы почти нет. Принцип его работы следующий. Большим пальцем руки оттягивается скоба, под которую просовывается провод. Из ручки выглядывает небольшой нож, вращающийся вокруг своей оси.

Когда кабель попадает туда, скоба прижимает его к ножу. Дальше необходимо несколько раз обернуть инструмент вокруг кабеля. Этим достигается его надрез.

Затем, не снимая инструмент с кабеля, его надо просто сильно потянуть в сторону окончания. При этом нож сам провернется, и начнет резать вдоль оболочки. Осталось только снять оболочку, и продолжить монтажные работы.

Единственное неудобство этого инструмента — необходимо колесиком в торце выставлять глубину реза ножа под каждый кабель. У меня на это уходит минуты две и кусок кабеля, на котором я проверяю настройку.

Однако после настройки качество зачистки получается предсказуемо хорошим. Еще хотел бы коснуться такого вопроса, как снятие изоляции с очищенных от оболочки проводников.

Инструмент, описанный здесь, плохо справляется с такой задачей , поскольку он не может «расплющить» толстый кабель, как множество тонких проволочек, он надрезает изоляцию только чуть-чуть, точечно, внизу и сверху. Этого недостаточно, чтобы она порвалась и снялась. Попытка применить усилие приводит к задирам на жиле вследствие «вгрызания» ножей инструмента в мягкую медь.

А здесь очень эффективен нож монтажника, описанный выше. Лезвие крючком увеличивает радиус заведения ножа за провод, и можно быстро, в доли секунды надрезать его почти по всему диаметру. После чего изоляция быстро и аккуратно снимается. Плюс лезвие крючком не дает ножу соскользнуть с провода.

Как снять изоляцию с плоского кабеля

До этого в статье я касался способов снятия защитной изоляции с кабелей типа ВВГ. В принципе, когда речь идет о круглом ВВГ — использовать специальный инструмент со скобой для зачистки оправдано. Но однажды мне пришлось много поработать с ВВГ-п (плоский кабель). Поле этого я немного пересмотрел свои предпочтения.

Кабель ВВГ-п — оказался значительно удобнее и практичнее. Его удобнее класть под штукатурку. Вообще говоря, можно сэкономить массу времени, если не делать штробы под штукатурку, а просто развести кабель по стенам, и потом заштукатурить его сверху. Поэтому ВВГ-п в этом смысле предпочтительней. Кабель ВВГ-п 3×2,5 мм2 имеет толщину всего 5,3 мм. Вместе с дюбель-хомутом — 9,3 мм. Слой штукатурки, как правило, бывает не меньше 1,5 см, поэтому все срастается.

А разделывать плоский кабель оказалось быстрее и надежнее тем самым ножом с крючком. Кладешь кабель на дощечку, и проводишь. Главное, помещать лезвие сразу поглубже в изоляцию, чтобы оно раздвинуло жилы и резало между ними. Удивительно, но еще не разу этот нож не срезал изоляцию с самих жил.

Где купить хороший нож

Ножиков — это крупный тематический интернет-магазин, специализирующийся на продаже охотничьих, туристических, военных и других видов ножей. В ассортименте магазина всегда есть чем удивить самого искушенного покупателя. В магазине представлено большинство популярных зарубежных ножевых брендов.

Снятие изоляции с кабеля

В ходе электромонтажных работ, при подключении или монтаже цепей и оборудования, любой электромонтажник сталкивается с необходимостью зачистки электрического провода от изоляции. Существует несколько способов зачистки проводов, каждый из которых используется при различных ситуациях, материалах и объемах работ, а также в зависимости от наличия специального инструмента. В этой статье будут рассмотрены самые распространенные способы и инструменты для снятия изоляции.

Способы и инструменты для правильной зачистки проводов от изоляции

При электромонтаже в быту, когда не требуется снимать изоляцию с силовых проводов большого поперечного сечения или оптоволокна, используют такие инструменты как монтажный или канцелярский нож, бокорезы, паяльник или стриппер.

Использование ножа для зачистки кабеля

При отсутствии специальных инструментов очень часто, для снятия изоляции, применяют канцелярский или строительный нож.

Реже используется специальный электромонтажный нож, который применяется для зачистки кабеля от внешней изоляции и не используется при малых сечениях проводников. Такой инструмент имеет специальную пятку, которая позволяет снимать верхний слой изоляции, не повреждая изоляционные слои токопроводящих жил.

Использование бокорезов для зачистки проводов

Бокорезы – инструмент, который требует некоторых навыков для выполнения правильного снятия изоляции с электрического провода. При отсутствии таковых, предпочтительнее применять строительный или канцелярский нож.

При использовании такого метода есть риск повредить жилу или вовсе её перекусить. Поэтому важно, чтобы усилие было незначительное, а инструмент острый.

Использование паяльника

Паяльник применяют в тех случаях, когда требуется снять изоляционный слой с тонких проводов при небольших объемах работ. Последовательность действий при таком способе следующая:

Инструмент подключается к сети и нагревается до рабочей температуры;

Жалом паяльника проводят в нужном месте на проводе;

Снимают остатки изоляции руками.

Данный метод требует наличия у мастера паяльника, времени на разогрев паяльника и очистку жала после проведения работ. Использование паяльника обеспечивает целостность провода после зачистки и незаменимо при снятии изоляционного слоя со старых проводов с высохшей от времени изоляцией.

Профессиональная зачистка проводов с помощью стриппера

Каждый уважающий себя электрик, которому приходится часто снимать изоляцию с проводов, обязательно имеет в своем арсенале инструмент, именуемый стриппером.

Этот инструмент позволяет зачищать провода с сечением жилы от 0,5 до 6 кв. мм (существуют и более серьезные стрипперы, которые могут снимать изоляцию с более толстых проводов или специализированных, но в быту такие применяются редко). Использовать стриппер очень просто: достаточно взять провод, с которого нужно снять изоляцию и поместить его между губок инструмента, далее лёгким движением сжать рукоятки, при этом изоляция легко снимется с провода.

Профессиональный инструмент всегда используют электрики при больших объемах работ, так как это существенно снижает трудозатраты и время на демонтаж изоляции с проводов.

Как лучше зачистить коаксиальный кабель?

Снимать изоляцию с коаксиального кабеля достаточно просто. Чтобы понять, каким образом это сделать, нужно иметь представление о том, из каких элементов состоит такой кабель.

Коаксиальный кабель бывает в нескольких исполнениях:

Тонкий – имеет проводник, диэлектрик, оплетку и внешнюю оболочку.

Толстый – имеет все элементы тонкого проводника, а также специальную защитную пленку от помех.

Последовательность действий при зачистке любого типа коаксиального кабеля следующая:

Круговым движением, перпендикулярно оси кабеля надрезается внешняя оболочка и стягивается с провода;

Металлическая оплетка отгибается в сторону, а защитная пленка (при наличии) отрезается кусачками или также отгибается вместе с оплеткой;

Круговым движением перпендикулярно оси кабеля надрезается слой диэлектрика. При этом важно производить это действие осторожно, чтобы не повредить ножом жилу провода.

Далее диэлектрик снимают слегка прокручивая.

Производится монтаж специального коннектора для такого типа кабеля (при этом имеет значение тип кабеля, так как от этого зависит диаметр коннектора).

Монтаж коннектора на коаксиальный кабель производится аккуратно, чтобы исключить соприкосновение оплетки и проводящей жилы – это позволит избежать проблем при наладке оборудования и исключит наличие различного рода помех.

Как зачистить бронированный кабель?

Зачистка (разделка) бронированного кабеля – трудоемкий процесс, который выполняется непосредственно перед монтажом муфты и, в большинстве случаев, требует использования специализированного инструмента. Все дело в том, что такой кабель, обычно, большого сечения, а защитный бронированный слой выполняется из металла (свинец, алюминий).

Схема разделки кабеля: 1 – защитный изоляционный слой; 2 – бронированный слой; 3 – свинцовая оболочка; 4 – поясная изоляция; 5 — фазная изоляция; 6 – жилы;

Последовательность демонтажа слоев изоляции и брони будет следующая:

Во-вторых, выполненный в виде ленты бронированный слой разматывается и отсоединяется с помощью зубила и молотка, ножниц по металлу (или другим инструментом по металлу).

В-третьих, кабельные жилы освобождают от свинцовой оболочки при помощи кольцевых надрезов острым ножом наполовину толщины защитной оболочки и затем с помощью плоскогубцев удаляют;

В-четвертых, снимают поясную изоляцию, разводят в стороны и зачищают от фазной изоляции каждую токоведущую жилу.

Для зачистки жил бронированного кабеля в профессиональных целях используют специальные ножницы для резки (бронерезка), с помощью них можно быстро зачистить кабель от общего изоляционного и бронированного слоя.

Как зачистить оптический кабель?

Технологий по разделке оптического кабеля существует несколько, и все они различаются друг от друга требованиями к инструментам и навыкам монтажника. Зачистка такого кабеля, в том числе зависит от муфты, которая будет использована при соединении. В одних случаях кевларовые нити, входящие в состав кабеля срезаются, а в некоторых – остаются и закрепляются в муфте.

В качестве инструментов для разделки оптического кабеля используют стрипперы (прищепки, модульные, ножевые), бокорезы, различные виды ножей (макетный, плужковый), плоскогубцы и другие. В продаже также имеются специальные наборы для работы с таким видом кабеля, например, НИМ-25 и прочие. Ниже рассмотрим этапы выполнения зачистки оптоволоконного кабеля.

1. Демонтаж внешней оболочки и троса

При снятии внешней оболочки кабеля используют специальный нож-стриппер для оптоволокна или аналогичный для силового электрокабеля. С помощью такого ножа делается круговой надрез вокруг оси оптического кабеля и два продольных реза. После чего снимают оболочку, состоящую из двух половинок.

На этом этапе важно выставлять точную толщину реза: если рез будет слишком глубоким, то существует большая вероятность повреждения оптического волокна, а если недостаточно глубокий, то снять изоляцию будет проблематично.

2. Снятие брони из стальной проволоки, гофрированной стальной ленты и кевларовых нитей

На этом этапе производят демонтаж брони с помощью тросокусов или бокорезов (кроме кевлара). При этом данные работы необходимо производить аккуратно и следить за тем, чтобы не оставалось острых кромок и заусенцев на элементах брони, которые впоследствии могут повредить оптоволокно.

Кевларовые нити срезаются при помощи специальных ножниц с керамическими накладками, так как обычный режущий инструмент при работе с кевларом быстро затупляется.

3. Зачистка модулей

Завершающим этапом перед монтажом в муфту оптического кабеля является снятие оболочек модулей. Эту работы выполняют при помощи стриппера (не забывая соблюдать толщину реза), круговым движением надрезая эту оболочку. Далее она стягивается с оптоволокна. При этом не следует прикладывать большое усилие, так как волокно может повредиться, что скажется на качестве связи.

Правильное снятие изоляции с различных видов кабелей – важный этап при производстве электромонтажных работ, от которого зависит работоспособность всей системы, её надежность и долговечность. Поэтому выполнять такую работу нужно ответственно и аккуратно.

Как снимать изоляцию с проводов различного типа

Когда вы прокладываете электропроводку одним из самых основных и ответственных этапов является снятие изоляции с проводов. И будет совершенно не важно какой вы будете обрабатывать материал – медный, с пластиковой или покрытый эмалью, т.к. в каждом из этих случаев требуется соблюдение технологии зачистки. Если вы проигнорируете советы и рекомендации о том, как снять изоляцию с провода, то в итоге технические характеристики всей электрической системы будут не высоки. В этой статье посмотрим на несколько способов снятия материалов различного типа, а также на приспособление для этой работы.

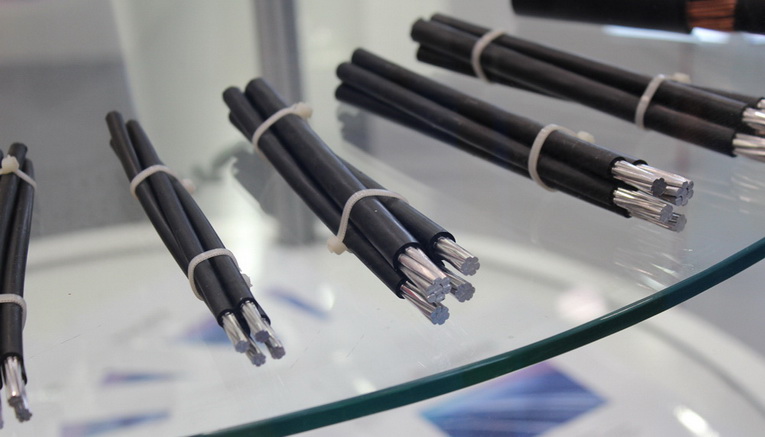

Структура проводов

Всю проводку можно разделить на два типа:

Одножильный– это значит, что в нем его сечение формируется одной жилой или проводком. Многожильные же – это те, у которых сечение формируется наличием нескольких тонких, которые переплетаются между собой. У них для упругости и эластичности вплетается нить, напоминающая капроновую. Есть принимать во внимание эту особенность, то технология снятия у каждого отельного случая может быть различаться.

Как снять изоляцию ножом

Посмотрим, как быстро снять изоляцию с помощью ножа. Если вы решили использовать этот способ, то ни в коем случае нельзя проводить подрезку по кругу в перпендикулярном положении, т.к. этим вы можете вызвать насечку медных жил. В итоге, даже при не большом изгибе жилы могут быстро и легко сломаться именно в месте надреза. Особенно это нежелательно делать при работе с сечением 0,6-0,8 мм. Так, несколько раз согнувшись, он переломится полностью. Когда вы снимаете ее ножом, то лезвие нужно держать почти в одной плоскости с плоскостью и осью. В первую очередь нужно срезать вдоль жил, а после этого она, уже разрезанная вдоль, отводится в сторону от жил и срезается.

Читать еще:  Приборы для измерения сопротивления изоляции

Применение бокорезов

Большинство начинающих электриков, когда решают работать бокорезами, не используют их правильно. Так, чаще всего, этот инструмент для снятия изоляции с проводов как придется берется в руки и не обращается внимание на положение режущих кромок. А ведь, между прочим, если вы неправильно взяли бокорезы, то вам придется прикладывать большее усилие. Помимо этого, имеется большой риск переломить или перекусить.

Технология работы бокорезами такова: режущие кромки направляете в противоположную сторону движению инструмента. Все потому, что при таком расположении лезвие станет врезаться даже при минимальных усилиях. В итоге, вы получаете удаленную трубочкой оболочку и не поврежденный провод.

Снять изоляцию путем оплавления

Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».

Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.

Удаление с эмалированного варианта

Если нужно снять изоляцию с провода, имеющего толщину 0,2 мм, то лучшим вариантом будет механическая обработка ножом или наждачной бумагой.

  • Чтобы обработать кабель, обладающий тонким покрытием, то можно применять с мелким сечением наждачную бумагу. Ее нужно согнуть пополам рабочей поверхностью внутрь. После этого проводник заворачивайте в этот согнутый лист и, немного прижимая, протягивайте. Так нужно делать до тех пор, пока эмаль полностью не удалится.
  • Если работать ножом, то зачищаемую часть кабеля нужно уложить на твердое основание. Затем начинать соскабливать эмаль, проворачивая при этом проводник, до тех пор пока все не будет очищено.

Однако при диаметре менее 0,2 мм этот механический способ использовать не получится, т.к. эмаль вы полноценно не удалите, а поломать сам провод можно в два счета. В таких ситуациях можно использовать термохимический способ зачистки с применением хлорвиниловой изоляции и паяльника. Последовательность будет такова: нагреваете паяльник, кладете хлорвиниловую оболочку на стол, а на нее зачищаемый проводник, и по нему ведите паяльником. В итоге, под влиянием температуры выделяется хлор, который и будет очищать от эмали.

В основном подобные варианты используются в устройствах радиосвязи и наматывается на индуктивные катушки. Он называется лицендрат. Внешне он выглядит так: большое количество тонких проводков, свитых в единое целое покрытое эмалью.

Зачистка фторопластовой изоляции

Фторопластовая изоляция – это полимер, производимый химическим способом. Имеет ряд положительных свойств. К примеру, не намокает в воде и имеет высокую устойчивость к различным органическим веществам. Его параметры позволяют ему обладать стойкостью к температуре до 300 °С. Является идеальным вариантом электрического диэлектрика. Однако имеется один основной недостаток – стоимость. Именно из-за его высокой цены он применяется лишь в исключительных случаях. В бытовых условиях он полюбился радиолюбителям, т.к. после его пайки он имеет эстетичный внешний вид, не оплавляется, да и места занимает немного.

Сам фторопласт выглядит в форме узкой тонкой ленты, которая плотно намотана на многожильный сердечник. Снять фторопластовый вариант можно только ножом. Она соскабливается до необходимой вам длины. После того, как он оголился, оболочка отводится в сторонку, а остатки срезаются.

Использование автоматического стриппера

Все способы, описанные выше, являются ручными. Они занимают много времени и вашего внимания, и это не говоря уже про опыт подобной работы. Если снимать изоляцию вам приходится довольно часто, то лучше немного автоматизировать все процесс. Для этого уже давно разработан специальный инструмент для снятия изоляции с проводов , который называется стриппер. Для примера разберем модель стриппера WS-04. По своему внешнему виду он напоминает клещи, имеющие на своих концах рычаг кулачки. Верхние являются подвижными, а нижние – стационарные. Для того, чтобы зажать кабель используется левая пара, а правая – для того, чтобы подрезать и снять ее. Во время первого сведения ручек, левая часть зажимает, а правая врезается острыми кромками в оболочку. При сведении ручек режущая часть постепенно зачищает. Вся работа стриппером по зачистке занимает всего пару секунд.

С помощью стриппера снимать изоляцию с проводов можно одним нажатием руки. Для примера рассмотрим, как снять изоляцию с провода стриппером.

  1. Провод нужно завести меж режущих ножей, располагающихся на внутренней стороне ручки. После этого их нужно свести. В итоге выходит срез без каких-либо деформаций. Чтобы вы поняли разницу, при отрезе кусачками торец всегда немного заостряется и сплющивается.
  2. Следующим шагом будет заведение одного конца между неподвижной и подвижной губкой. По нажатию на ручки покрытие снимется. Во время подобной зачистки не будет каких-либо засечек.
  3. Для регулировки точной длины удаления можно пользоваться синим ограничителем.
  4. Двухжильные провода стриппером зачищаются в два захода: первый – снимается хлорвиниловая трубка; второй – одновременное снятие с 2 элементов.

Помимо этого стриппер можно применять для зачистки телефонных кабелей перед их запрессовкой и экранированных вариантов. Правда при работе с ними это будет сложная задача, особенно если проводник малого диаметра. Однако, несмотря на это, расскажем технологию работы. Во-первых, нужно снять оболочку с экранирующей оплетки. Для оголения центральной жилы нужно с помощью шила или иголки расплести оплетку. После этого выполнить уже известное движение стриппером и он оголен. Помните, что зачищать его ножом трудоемкая работа, да и к тому же можно с легкостью его повредить.

Обработка коаксиального кабеля

Снимать изоляцию с проводов на коаксиальном варианте вполне возможно своими силами. Хоть все оборудование для этой процедуры и не слишком дорогое, мы покажем вам, как это сделать ножом и кусачками. Обычно подобные модели применяются для подключения телевизионных антенн.

Ниже приведем последовательность действий для того, чтобы зачистить коаксиальную модель:

  1. Провод необходимо взять вертикально;
  2. Канцелярским ножом следует плотно под прямым углом нажать на кабель на расстоянии от конца 2,5 см. Не нажимайте концом лезвия, в противном случае есть риск его поломки и отскока в глаза.
  3. Далее нужно прорезать внешнюю оболочку, оплетку, фольгу и диэлектрическую пену (белого цвета). Именно подобные слои и имеет этот вариант. По мере того, как вы будете нажимать на лезвие ножа, вы почувствуете определенное сопротивление. После того, как лезвие войдет до половины кабеля, давление нужно немного уменьшить во избежание повреждения центральной жилы.
  4. Затем пройдитесь, подрезая, по кругу кабеля. При этом все желательно делать осторожно, чтобы не оставлять зарубок на центральной жиле.
  5. После подрезки край покрутите и потяните. Таким образом вы снимете отрезанный конец.
  6. При наличии под оболочкой проводков, то просто срежьте их кусачками, чтобы они не выпирали за границу оболочки. Проверьте наличие зачесек на центральной жиле. При их наличии все придется повторить.
  7. На центральной жиле может оставаться диэлектрическая пена. Она просто удаляется ногтем
  8. Для соединения кабеля с F коннектором предварительно необходимо удалить небольшую часть наружной оболочки.
  9. От предыдущей точки отреза отмеряйте 8 мм. Выполните надрез во внешней оболочке. Все точно также, как и ранее – перпендикулярно к жиле. Следите за тем, чтобы не удалить оплетку. Однако для подключения отдельных F коннекторов удаление оплетки необходимо, а для других нет. В итоге вы должны получить жилу в диэлектрической пене, завернутую в обмотку (в виде фольги).
  10. Когда вы еще не определились нужна ли оплетка вам, то лучше оставьте ее на время. Она располагается вокруг диэлектрической пены.
  11. Оплетку нужно завернуть поверх наружной оболочки. После этого белая пена оголяется. Здесь уже нужно определиться с типом вашего F коннектора и формой оголенного провода.
  12. Обратите внимание, что между центральной жилой и оплеткой не должно быть никаких жил. Это будет видно.
  13. F коннектор помещается на конец кабеля.
  14. После посадки коннектора диэлектрик должен находиться не его дне. Является недопустимым такая ситуация, чтобы он не доставал до дна коннектора или выглядывал.
  15. Обращаем внимание, что нельзя допускать соприкосновения F коннектора с жалом.
  16. Все, коаксиальный кабель готов к работе.

Быстрая зачистка проводов от изоляции

Для соединения проводов между собой, подключения к контактным группам, либо оконцовки (использование клемм, гильз, и прочего) их необходимо зачищать.

Освобожденный от изоляции кончик кабеля становится самым слабым звеном всей многометровой проводки. Если металлическая жила потеряет в сечении или прочности, характеристики, заложенные производителем, будут сведены на нет. Как снять изоляцию с провода, чтобы не нарушить его свойств?

При нанесении защитного покрытия, приходится решать противоположные задачи. Оболочка должна быть прочной, но гибкой. Обеспечивать защиту от проникновения влаги, в то же время легко сниматься с жилы.

Какие повреждения могут быть нанесены токопроводящей жиле, при неаккуратной зачистке

  1. Уменьшение диаметра (а стало быть сечения) проводника.
  2. Появление изломов, а стало быть снижение прочности.
  3. Появление скрытых повреждения из-за сгибания и растягивания.
  4. Уменьшение количества проволочек в многожильных кабелях.
  5. Оставленные фрагменты изоляции на поверхности токоведущей жилы.

Большинство опытных электриков имеют свои секреты очистки проводов от изоляции: кто-то снимает оболочку зубами, у многих есть специальный (точнее любимый) инструмент. Все способы хороши, если при этом не страдает проводник, и не наносится ущерб здоровью. Мы расскажем о правильной методике.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Используется универсальный инструмент: обычный перочинный или канцелярский.

  • Подходит для ПВХ и резиновой изоляции. Провод сечением от 0.5 до 4.0. Прижимаем большим пальцем к лезвию ножа (поперек), и резким движением снимаем оболочку. Быстро, эффективно, при определенных навыках — без повреждения проводника.Тонкий провод зачищается простым движением, для сечения от 2.5 и выше — лучше будет выполнить кольцевой надрез изоляции поперек среза. Главное при этом, не продавить оболочку до проводника.Можно положить провод на ровную поверхность (например, верстак) и прокатать его, прижав к месту зачистки нож. Так легче контролировать глубину разреза.Подрезанный кончик можно снять, используя различные углубления на перочинном ноже.
  • Следующий способ — продольный разрез.Изоляция прорезается канцелярским либо строительным ножом вдоль проводника. Разрез не сквозной, металла касаться не следует.Затем оболочка отгибается и отрезается. Если у кабеля двойная (тройная) оболочка — это единственно верный способ снять верхний слой. Внутреннюю изоляцию можно зачистить таким же образом.
  • Если есть риск повредить проводник поперечным надрезом, применяется следующий способ: провод сгибается на малый радиус, и поперек оболочки выполняется касательное рассечение. Надрез легко расходится, и можно снять как наружную, таки и внутреннюю оболочку. Главное не переусердствовать, иначе можно повредить весь провод.
  • Если изоляция слишком плотно прилегает к проводнику, и ее нельзя снять после продольного разреза, можно просто зачистить кабель, как карандаш.Такой способ снятия изоляции с кабеля применяется и на тонких проводниках, сечением менее 0,75. Важно, чтобы лезвие ножа было достаточно острым. Режущий инструмент двигается практически параллельно проводнику, желательно не касаться кромкой металлической жилы.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Важно! Если применяется термический способ обработки проводников, необходимо обеспечить вентиляцию помещения. Любое покрытие при нагреве выделяет токсичный дым.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Читать еще:  Маркировка кабеля в резиновой изоляции

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Видео по теме

Снятие изоляции с проводов своими руками — обзор инструментов

Часто возникает необходимость удалить покрытие с электрического кабеля. Для этого требуются устройства, которые справятся с задачей и не повредят внутренний проводник. Применяют клещи для снятия изоляции с проводов и другие ручные или автоматические инструменты. Выбор варианта зависит от диаметра проводника, толщины оболочки, объема работы.

  1. Ручные инструменты
  2. Полуавтоматические инструменты
  3. Рекомендации по выбору инструмента
  4. Чем стриппер отличается от кримпера

Ручные инструменты

Популярные инструменты для снятия изоляции:

  • механический стриппер;
  • клещи;
  • нож;
  • щипцы для проводников круглого сечения;
  • пассатижи;
  • нож для удаления оболочек.

Механический стриппер

Это стриппер-кримпер для снятия изоляции на концах проводов. Состоит из клещей-кусачек и пресс-клещей, которыми обжимают и опрессовывают концы. Для снятия оплетки провод зажимается в отверстие нужного диаметра, круговыми движениями, снимают изоляционное покрытие. Это простой дешевый инструмент. У него короткий срок эксплуатации, применяют для несложных операций. Пресс-клещи имеют 6-7 отверстий, что допускает работу с элементами разных диаметров.

Пассатижи для снятия изоляции

Пассатижи (плоскогубцы) – универсальный инструмент для зачистки изоляции и других операций, выполняемых при электротехнических работах. В передней части расположены 6 типоразмеров разъемных отверстий, диапазон сечений от 0,5 до 3 мм. Во второй половине расположен длинный зигзагообразный разъем, с помощью которого обжимают концы, изгибают проволоку, режут тонкие мягкие провода. Это удобная, недорогая зачищалка для проводов.

Клещи для снятия изоляции

Устройство снабжено ручками, которые покрыты диэлектрической оболочкой, регулировочным винтом, позволяющим изменять диаметр отверстия. Для снятия оболочки кабель легонько прикусывают, инструмент поворачивают и протягивают надрезанное покрытие. Установленные в отверстие клещей провода нельзя сильно сжимать и деформировать. Это приведет к образованию царапин на стальных жилах проводника.

Клещами работать длительное время неудобно, но для домашней работы подходят. Их используют для различных сечений кабеля. Устройство применяется в местах трудного доступа. На ручки клещей нанесено диэлектрическое покрытие для защиты от поражения током.

Щипцы для снятия изоляции с кабелей круглого сечения

Это круглая разъемная ручка. Ее раскрывают, вставляют проводник, зажимают и проворачивают. Режущая кромка делает надрез по кругу, при протягивании оболочка снимается. Приспособление предназначено для кабелей большого сечения круглой формы.

Нож для удаления оболочек

У этого ножа выдвижное лезвие и металлическая скоба, которая прижимает кабель к режущей части. Поворотный механизм позволяет резать оболочку вдоль его длины и по окружности. Лезвие выдвигается на толщину оплетки, что исключает повреждение самого проводника.

Нож для удаления изоляции

Это зачистка для проводов. Лезвие согнуто в виде крючка. Оплетку снимают движением от себя, нож располагают под острым углом, исключая повреждение стальных жил проводника. Ограничивает глубину разреза расположенная на конце крючка пятка. Она контролирует глубину прорезания, удаляя верхнюю оболочку. Не подходит для толстого покрытия.

Полуавтоматические инструменты

При необходимости выполнять большие объемы работ используют автоматические приспособления для снятия изоляционного покрытия. Полуавтоматический зачиститель проводов не требует вращения вокруг каждого элемента. Встроенный механизм снимает оплетку сразу с нескольких жил. Нужно выбрать отверстие нужного диаметра, положить проводник и нажать на рукоятку.

Клещи для удаления изоляции

Представляют собой зажим со встроенным лезвием. Разнимают его и укладывают в пазы кабель, закрывают, нажимают кнопку, изоляция снята. Клещи для зачистки проводов обеспечивают аккуратное удаление внешнего покрытия, выполняют предварительную обработку коаксиальных кабелей, чтобы далее установить в F-коннектор. Механизм удаляет оболочку на произвольном участке, очищает одножильные, многожильные, плоские элементы.

Клещи-автомат для зачистки проводов

Клещи или стриппер автоматический упрощает работу по зачистке провода. Стриппер снабжен одним гнездом, его размер подгоняется к диаметру уложенного кабеля автоматически. Линейка используемых диаметров от 0,2 до 6 мм. Это многофункциональный инструмент, его использование позволяет снимать изоляцию, опрессовывать наконечники, резать провод, скручивать отдельные жилы в один жгут.

Щипцы для зачистки проводов

Полуавтоматические щипцы для снятия изоляции с проводов в отличие от ручных моделей обустроены механизмом, который совершает действия с помощью нажатия кнопки. Существует вид щипцов, снимающих оплетку с витой пары.

Рекомендации по выбору инструмента

Выбирая механизмы для зачистки кабеля, обращают внимание на следующие характеристики:

  • Максимальный и минимальный диаметр.
  • Наличие сменных ножей.
  • Регулировка диаметра и глубины реза.
  • Дополнительные операции.
  • Производитель.

Если инструмент применяют для личных нужд эпизодически, останавливаются на простых устройствах с учетом параметров используемого кабеля. При выполнении электротехнических работ при самостоятельном ремонте выбирают приспособления широкого спектра действия, которые отрезают провод, обжимают концы проводника, снимают изоляцию.

По возможности используют устройства, где не нужно подбирать отверстия по диаметру проводника, механизм настраивает параметры автоматически. Для длительной эксплуатации приобретают инструменты высокого качества от надежных производителей.

Производители

Надежной в России считается продукция немецкой фирмы Knipex. Автоматический стриппер Knipex KN 1262180 используется для одно- и многожильных проводов площадью сечения 0,2-6,0 мм2. Инструмент настраивается на диаметр автоматически, аккуратно снимает изоляцию. Длинная головка обеспечит доступ в укромный уголок.

Для оголения коаксиальных кабелей используют Knipex KN-166005SB. Инструмент за один проход снимает наружную оболочку, экранную защиту и изоляцию. Снабжен тремя встроенными ножами, каждый настраивается на глубину с помощью шестигранного ключа. Изоляция срезается при прокручивании стриппера на 360 градусов.

Немецкая компания Jokari выпускает стриппер Jokari JK 30140, предназначенный для кабелей с ПВХ покрытием. Это автоматическое устройство используется в местах разветвления проводника.

Автоматический стриппер Stanley FMHTO-96230 не требует длительной настройки. Задают длину участка, на диаметр настраивается сам. Используется для круглого и плоского многожильного кабеля, все жилы очищает одновременно. Подходит для кабелей диаметром 0,2-2,6 мм. Его вес 350 г.

В домашних условиях при редкой эксплуатации используют универсальный очиститель проводов Greenlee PA1117. Стриппер снабжен 6 отверстиями диаметрами от 0,64 до 2,6 мм, дополнительным устройством для отрезания плоского кабеля. Вес 185 г. Не используется для бронированных и стальных кабелей.

Стриппер Jonard JIC-4366 снабжен двумя лезвиями, одним снимают наружную оболочку кабеля, другим изоляцию из ПВХ материала. Лезвия сменные. Приспособлением удобно работать с жесткой изоляцией.

Бывают случаи, когда необходимо зачистить изоляцию с тонкого проводника (0,25-0,8 мм) или удалить затвердевшее покрытие со старых кабелей. Для этого используют термические стрипперы OK ST-500ESD. Под действием нагрева оплетка расплавляется и легко снимается. Такой инструмент в быту используется редко, не относится к универсальным, требует отвода вредных веществ плавления изоляции.

Чем стриппер отличается от кримпера

Для получения полного качественного контакта отдельных элементов электрической схемы используется обжимной инструмент для опрессовки неизолированных и изолированных проводников. Кримпер — это пресс-клещи, которые обжимом соединяют наконечник и гильзу в единую электрическую цепь. Порядок действий следующий:

  1. В режущую часть помещают кабель и снимают оболочку.
  2. Очищенный участок проводника вставляют в гильзу и размещают между матрицами нужного размера.
  3. Сжимая рукоятки, опрессовывают соединение.

При необходимости операцию повторяют несколько раз, сдвигая клещи вдоль наконечника. Действия кримпера отличаются от работы стриппера. Основное назначение кримпера – это образование надежного соединения кабеля с потребителем электроэнергии.

В комплектацию кримпера входят набор матриц. Они обеспечивают различие размеров сечения наконечников и их функциональность. Наиболее используемы пластины для обжима наконечников марки НШВИ и НШВ. Матрицы имеют цифровое обозначение сечения втулки и наконечника.

Для опрессовки многожильных кабелей и сечений 16 мм2 используют массивные клещи ПК-16У. Одиночные провода этой моделью не обжимают – мощное усилие на губках матрицы способствует его разрыву.

В соединениях проводов компьютеров используются полимерные RJ-45 разъемы, соединяющие витую пару проводов. Для обжима применяют кримперы со специальными матрицами, его выполняют в несколько этапов.

Особенно актуальны при обжиме клемм-ножны, где нельзя применять пайку деталей – утюги, микроволновые печи, электрические чайники, другие нагревательные приборы. Вместо кримпера можно использовать универсальный стриппер, с помощью которого снимают изоляцию и обжимают концы проводника круглого сечения.

Съемник изоляции Jokari N15 для круглых кабелей NYM.

Снятие изоляции с кабелей круглой формы отличается от удаления оболочки с плоских кабелей, таких как ВВГ-Пнг. Многие электрики при замене и монтаже электропроводки из-за удобства работы и протяжки по каналам, легкости разделки, используют кабели марки NYM. А это именно кабель круглой формы.

Для таких проводов, дорогой нож электрика (с пяткой) не сильно подходит и поэтому приходится использовать другой специализированный инструмент. Одним из лучших съемников подобного типа является Jokari N15.

Стоимость его сопоставима с ценами на другие качественные виды ножей электрика от Германских производителей (Knipex, NWS) — чуть менее 2000 рублей. Фактически же, именно данная фирма (Jokari) производит подобный инструмент с минимальными отличиями дизайна и другим мировым брендам.

съемники Jokari и Knipex

Конструктивно съемник имеет 4 вида лезвий для разных работ:

    ножи с автоматической регулировкой кольцевого надреза
    клык-нож для продольного разреза
    лезвия для снятия изоляции с самих жил провода. Рассчитаны на сечение от 0,2мм2 до 4мм2
    внешний выдвижной вспомогательный нож для дополнительных работ, если первые три ножа не могут быть использованы. Он может быть зафиксирован в трех разных положениях.

Бывает полезен при разделке кабеля с веревкой или нитями внутри. А еще им можно перерезать пластиковые хомуты крепления или просто точить карандаши.

Самое главное преимущество и отличие Jokari N15 от других аналогов — это отверстие в верхней части корпуса для пропуска через него длинных кусков кабеля. (У книпекса в более поздних моделях также появился подобный нож с отверстием в корпусе. Ознакомиться можно здесь.)

Это позволяет с легкостью снимать продольно изоляцию какой угодно длины, в любом месте кабеля, хоть в начале, хоть в середине.

И эта длина не будет ограничена размерами самого съемника. Такой съем изоляции бывает просто необходим в больших распредшкафах, когда автоматы стоят сверху, а шинка заземления в самом низу. Вот и приходится разово зачищать внешнюю оболочку на 0,5м и более.

Просто пропускаете кабель через отверстие и с небольшим усилием вытягиваете стриппер на себя, разрезая изоляцию на необходимую длину. Такой способ идеально подходит для кабеля NYM.

Кроме NUM можно резать и другие круглые марки кабеля — ВВГнг, многопарные UTP.

А вот с кабелем с резиновой изоляцией КГ работать вообще не получится, хотя он и круглой формы.

Для удобной переноски ножа на боковой поверхности имеется прищепка. Ее можно удобно пристегнуть на пояс или карман и освободив таким образом руки без проблем работать на высоте, стремянке или лестнице под потолком.

Для того, чтобы инструмент не был постоянно в открытом состоянии имеется защелка. При этом две половинки закрываются очень плотно. Жилу в таком положении просунуть между ножами не получится, придется его каждый раз приоткрывать.

Например у Knipex аналогичного исполнения, можно снять изоляцию именно с самой жилы, даже когда обе половинки защелкнуты.

jokari и knipex в закрытом состоянии

Все ножи у стриппера Jokari 15 золотистого цвета, так как покрыты они титановым напылением. Это обеспечивает большую износостойкость и долговечность инструмента.

Однако помните, что все это напыление не спасает, когда нож попадает на медь. А если вы при этом еще и прижмете поглубже или начнете тянуть поперек, то вмятины и дефекты в этом случае гарантированы. Особенно если это моножила.

Как и где работать таким съемником, какими способами и ножами снимать изоляцию, и в чем их преимущества? Одно из преимуществ — это удобство работы Jokari внутри щитовых, когда все кабели уже заведены во внутрь и расстояния между ними и коммутационной аппаратуры минимальны.

То есть свободного пространства для широких размашистых движений ножом и руками уже нет. Кроме того, когда работаете в таких условиях тем же ножом с пяткой, есть риск, что при соскакивании лезвия с изоляции одного кабеля, можно случайно повредить другой, или удариться в стенку и аппаратуру. А это опять — вмятина и переточка.

Читать еще:  Как выбрать электрический кабель

Кольцевой надрез

Первый способ снятия изоляции — кольцевой разрез. Для этого используются саморегулирующиеся лезвия в торце инструмента.
Кабель целиком закладывается внутрь зачистки, сжимается небольшим усилием и производится два-три поворота вокруг оси, вперед-назад. Происходит кольцевой надрез внешней оболочки.

Если стриппер при этом не дорезает до самого конца изоляцию, особенно это касается кабелей с более жесткой оболочкой ВВГнг — это нормально. Он делает скорее не сквозной разрез, а некую насечку. Иначе был бы высок риск повредить изоляцию внутренних жил.

Данный способ идеально подходит для кабелей nym. Не советую его применять для проводов схожей конструкции марки ПВС. У nym все жилы внутри оболочки отцентрованы, а у ПВС они закручены по другой технологии. Поэтому их можно повредить таким надрезом не рассчитав усилия сжатия.

Если кольцевой надрез был сделан на конце кабеля, то как правило изоляцию после этого можно легко стянуть руками. Не нужно тащить ее сомкнутыми лезвиями, когда обе половинки инструмента сжаты. Это уменьшает срок службы ножа. Лучше максимально согнуть кабель и убрать все руками или пассатижами.

Продольный срез

Когда первый способ не помогает можно применить клык-нож. Вставляете его в уже сделанный надрез, кабель пропускаете через верхнее окошко, делаете небольшой уклон ножа по отношению к проводу и протягиваете съемник до конца изоляции.

Тем самым осуществляется продольный разрез внешней оболочки. Он идет одинаковой глубины на всем протяжении и нигде не режет жилу. После таких двух надрезов любая оболочка, даже жесткого или немного задубевшего кабеля легко удаляется.

Если у вас другая марка ножа, без отверстия в корпусе, придется придерживать провода двумя пальцами, регулировать вручную наклон и постоянно контролировать силу сжатия, чтобы через чур не прорезать внешний слой.

При работе с кабелем в подрозетниках съемником Jokari, благодаря кольцевому надрезу, уже не будет наблюдаться неаккуратных порезов или заусенцев изоляции. Срез окажется ровным и позволит уложить кабель максимально плотно.

При этом торец ножа из-за малых размеров практически входит вплотную к стенке подрозетника. Благодаря чему, зачистку изоляции можно сделать на большую глубину. Останутся необходимые 7-10мм внешней оболочки, которые необходимы для защиты, чтобы жилы не передавило стенками подрозетника.

В распредкоробках и подрозетниках съем изоляции происходит как правило, в два этапа — сначала поперечный, круговой рез, потом продольный. Иначе внешнюю оболочку очень неудобно снять из-за стесненных обстоятельств.

А если провод внутри держится не крепко, то можно ненароком его и вытянуть. Легко работать в таких условиях только с кабелем nym, поэтому его и любят электрики.

После снятия внешней изоляции этим же инструментом можно зачистить и сами жилы, сечением от 0,2мм2 до 4мм2 включительно. Это самые ходовые размеры жил при монтаже домашней проводки.

Многие конечно этим пользуются редко и отдают предпочтения специальным съемникам другой конструкции. Однако инструмент поэтому и является универсальным, что может быть применен для всех видов зачистки с круглыми кабелями без покупки других девайсов.

Процесс зачистки простой и незамысловатый — вставили жилу под нож своего сечения, сжали Jokari, провернули по кругу и стянули изоляцию. При выборе правильного размера, на жиле не останется никаких заусенцев и надрезов.

При последнем методе снятия изоляции с жил, вы должны точно знать какого сечения у вас провод.

Все калиброванные отверстия рассчитаны на стандартные размеры. А у нас как правило, кабель сделанный по техусловиям, значительно отличается от кабеля по ГОСТ. Так как за норму зачастую берут не сечение жилы, а сопротивление одного километра кабеля.

Именно поэтому большинство профессиональных электриков предпочитает изоляцию с самих жил снимать не Jokari, а автоматическими съемниками.

Второй из минусов зачистки — ножи для надреза изоляции являются не съемными.

При интенсивной работе рано или поздно Jokari все равно затупится. А еще можно случайно повредить нож во время работы, применив его не по назначению, не с тем кабелем или материалом. В итоге вместо замены лезвий, придется покупать новый девайс.

3 Снимает изоляцию не со всех кабелей, а только имеющих диаметр от 8 до 13мм.

Так например с кабелем ТУ марки ВВГнг, у которого изоляция априори тоньше, чем у гостовского, при сечении 3*1,5м или 3*2,5мм вообще не получится ничего сделать круговыми лезвиями.

Он будет просто болтаться внутри съемника, либо сдирать тонкую шкурку. Вариант использования продольного ножа тоже не пройдет, так как из-за его не совсем маленького размера можете запросто задрать изоляцию жил внутри кабеля.
Поэтому если вы массово работает с кабелями изготовленными по техническим условиям, то данный съемник вам скорее всего не подойдет.

4 В теплых помещениях с повышенной температурой (котельные, теплоузлы), когда изоляция размягчается и превращается в подобие резиновой, как у кабеля КГ, стриппером Jokari работать уже не так комфортно как при комнатной или хотя бы температуре выше ноля.

Но все же, не смотря на минусы, если с умом подходить к работе и бережно относиться к инструменту, то свою стоимость данный съемник за период эксплуатации способен окупить не один раз.

Как правильно зачистить провода от изоляции

Занимаясь мелкими ремонтными работами в доме, часто приходится иметь дело не только с проводами, но и с кабелями. По этому и возникает вопрос: как правильно зачистить провод от изоляции? Между проводом и кабелем есть различия, например, провод – это один проводник, который даже может не предусматривать возможность снятия изоляции (голый провод), кабель же – это целая сеть несоприкасающихся друг с другом носителей тока, обтянутых общим слоем – изолирующей оболочкой. По сути, внутри кабеля всегда находятся несколько проводов. Зачистки иногда требуют, как отдельные проводники, так и все проводники в кабеле. Часто приходится снимать длинный отрезок верхней оболочки (изоляции). По этому одними лишь руками здесь не обойтись.

Устройство проводов и кабелей.

Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: «Провода для электропроводки в квартире«, «Разновидности и маркировки проводов«, «Провод СИП» и др.
Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком.
Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания.
Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке.
По типу сечения проводника провода делятся на два вида:

  1. Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
  2. Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.

Для успешного снятия изоляции необходимо использовать качественный инструмент и соблюдать нормы и последовательность проведения работ, в противном случае, проводка быстро выйдет из строя.

Инструменты, которые необходимы для зачистки проводов

Чтобы правильно и безопасно зачистить токоведущую часть провода от изоляции, пригодиться могут следующие инструменты:

  • Бокорезы.
  • Монтажный, строительный, канцелярский или бытовой нож.
  • Электрообжигатель.
  • Плоскогубцы.
  • Специальные резаки для толстых кабелей или ножницы по металлу.
  • Тиски или другое фиксирующее приспособление.

Стриппер: его назначение и вариации моделей

Стриппер – это специальное приспособление для зачистки проводов. Простые модели этого инструмента по принципу работы схожи на обычные бокорезы. Лезвия снабжены выемками разного радиуса, рассчитанными на жилы разного сечения.
Полуавтоматический ручной стриппер снабжен двумя парами губок с лезвиями. При его использовании, конец кабеля нужно поместить в рабочую зону, замкнуть ручки лезвия и надрезать изоляцию. Губки при этом снимают ее с жилы. Стриппер такой модели оборудован регулируемым упором, который позволяет точно отрегулировать участок помещенного провода. В России этот инструмент называется КСИ (клещи для снятия изоляции).

Некоторые виды стрипперов выполняют несколько функций одновременно:

  • Обрезают
  • Зачищают
  • Скручивают жилы

Стриппер для витой пары – это зажим со встроенным лезвием, который по виду напоминает лезвие канцелярского ножа.

После ремонта оборудования или электрической сети, убедитесь, что не осталось ни одного оголенного участка.

Фирма «Knipex»

Инструмент для зачистки и обрезки проводов должен быть качественным, соответственно требованиям госстандарта. Немецкая фирма «Knipex» выпускает проверенные временем надежные инструменты, предназначенные для зачистки проводов. Некоторые из них проходят тестирование на 10 000 вольт при температуре +70 и -25 градусов. Поэтому в надежности продукции этой компании можно не сомневаться. Среди прочих инструментов, с помощью которых происходит разделка проводов, можно выделить основные:

  • Комбинированные плоскогубцы
  • Вязальные клещи
  • Зажимные клещи
  • Кусачки
  • Пинцеты
  • Щипцы
  • Кабельные ножи

Основанная в далеком 1882 году, Knipex на сегодняшний день является одним из самых известных производителей электромонтажного инструмента. Каждый день продается 45 тысяч единиц продукции этой фирмы. Сотрудничают с ней около ста стран мира. И в нашем регионе раздобыть инструмент Knipex не составит никакого труда.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода. Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.

Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.

При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео


Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

  1. Берем старое лезвие бритвы.
  2. Ломаем его и берем одну половинку лезвия.
  3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
  4. Разрезаем изоляцию вдоль проводника.
  5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
  6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
  7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Тонкие провода очень легко ломаются. Поэтому зачищать изоляцию с них нужно очень аккуратно.

Зачистка изоляции тонких или обмоточных проводов

При толщине проводника 0,2 мм, оптимальным способом зачистки, будет механический вариант. Для этого нам понадобится нож или наждачная бумага, лучше мелкого сечения зерна.
Бумагу нужно согнуть абразивом внутрь и завести в согнутый лист провод, слегка потягивая его и прижимая его пальцами. Процедуру нужно повторять до тех пор, пока эмаль полностью не счистится.
При использовании ножа, необходимо часть кабеля положить на твердую поверхность и соскабливать лак прокручивая провод по кругу, пока эмаль не соскоблится с проводника. Итак, разделка провода – процесс не сложный и не требующий диплома электрика.
Если сечение тоньше 0,2 мм, потребуется другой способ, так как механический результатов не даст, только повредит провод. В этом случае стоит овладеть термохимическим методом зачистки. Нам понадобятся паяльник и хлорвиниловая изоляция.
Кладем на стол хлорвинил и нагреваем паяльник. В горячем состоянии водим им по изоляции. При нагреве будет вырабатываться хлор, отделяющий эмаль.
Для залуживания провода при термохимической обработке, можно взять таблетку аспирина, уложить на нее провод и водить по нему паяльником аналогичным образом.
Помимо того, что сечение провода столь тонкое, внутри у него множество жил, свитых в один проводник. Поэтому использование данного метода требует аккуратности и мастерства.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

  1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
  2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
  3. Отрезаем оставшийся кусок от внешней изоляции.
  4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

При работе с электричеством, никогда не пренебрегайте необходимостью проявлять осторожность. Даже если вы многократно зачищали провода, помните, что любой надрез изоляционного слоя – это потенциальная угроза кабелю и проводу.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
