Виды кабелей и проводов и их назначение

Конструкция кабеля и провода: назначение и характеристики основных элементов

Бытовые приборы, электроинструменты, промышленное оборудование, осветительная техника — это и многое другое требует применения кабельной продукции для подключения к источнику питания или передачи сигнала.

Для того, чтобы работа осуществлялась наиболее эффективно, существуют разные конструкции монтажных, силовых, сигнальных проводов и кабелей, каждая из которых применима в определённых условиях. Рассмотрим основные составляющие.

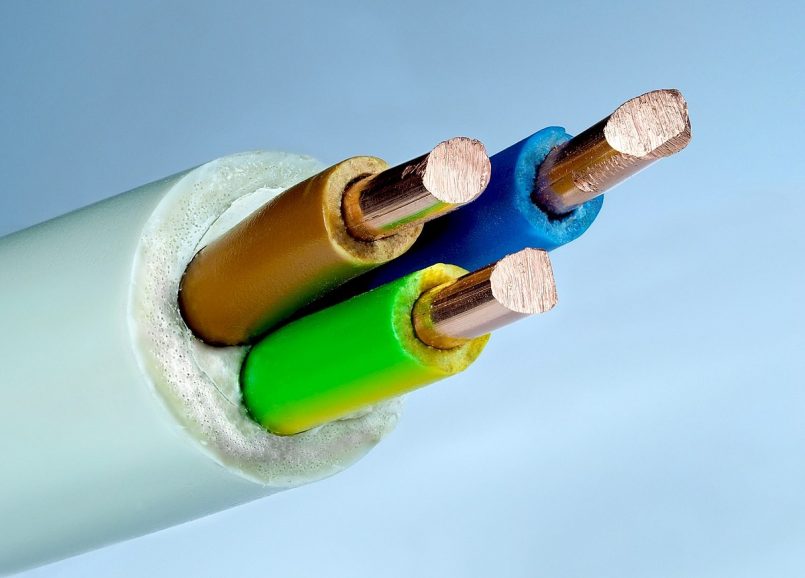

Конструкция кабеля

Кабель — это гибкое электротехническое изделие, предназначенное для передачи электроэнергии или радиосигнала от одного элемента сети к другому. Главное отличие кабеля от провода — наличие собственных изоляционных оболочек у каждой из жил, а вся конструкция заключена в общий слой из плотного материала.

Токопроводящие жилы силового многожильного кабеля

Для изготовления используется проволока из меди, стали, алюминия, а также сплавов с низким или высоким сопротивлением. Диаметр жилы кабеля бывает от 1 до 10 миллиметров. Основным требованием к элементу является хорошая электропроводность, которая влияет на допустимый ток нагрузки или коэффициент потери сигнала (в информационных кабелях). Именно электропроводность определяет выбор сечения и количество жил.

Самые популярные материалы внутренних компонентов силового гибкого кабеля:

• Медь
  Обладает наибольшей проводящей способностью среди всех металлов, кроме серебра. Податливость обработке позволяет получить проволоку любой толщины и длины методом машинной прокатки. Для защиты от коррозии медь покрывают лужением.
• Алюминий
  Занимает третье место после серебра и меди по показателям электропроводности. Из-за сравнительно невысокой стоимости и практически неиссякаемых запасов в природе алюминий часто заменяет дефицитный красный металл в кабельной продукции. Минус, который ограничивает область применения, — недостаточная устойчивость к повреждениям вследствие перегибов.

Цена силового медного кабеля намного выше, чем у алюминиевого. Это объясняется широкой сферой применения, дефицитностью металла, высокой надёжностью и долговечностью.

Изоляционная оболочка

Покрытие предназначено, во-первых, для создания диэлектрического промежутка в простых и силовых кабелях с медными, алюминиевыми жилами. Во-вторых, выполняет функцию стабилизации геометрических размеров — это важно для радиочастотных изделий. Стоит отметить, что материал, толщина и плотность изоляции влияют на предельное значение рабочего напряжения.

Виды материалов:

• поливинилхлорид;
• диэлектрическая резина;
• кабельная бумага, пропитанная специальным составом;
• полиэтилен.

Самый распространённый материал для изоляционной оболочки в продукции общепромышленного применения — ПВХ.

Электрические экраны

Экранированный силовой кабель — изделие, защищённое от помех, создаваемых работающими электроприборами. Экраны изготавливают в виде оплётки из алюминиевой проволоки, ленты или фольги. Элемент снижает воздействие электромагнитного поля и способствует повышению качества передаваемого сигнала.

Внешний защитный покров

Прежде чем купить силовой кабель, стоит подробно рассмотреть варианты исполнения внешней изоляционной оболочки, так как этот параметр определяет сферу использования и влияет на выбор способа монтажа.

Различают следующие виды материалов изоляции:

• Металл — обеспечивает полную долговременную защиту от влаги.
• Полимерный пластикат — временно препятствует проникновению воды внутрь конструкции. В процессе эксплуатации жидкость постепенно диффундирует через пластик, что приводит к снижению сопротивления.
• Резина и ПВХ — по эффективности соответствуют металлу.

Существует специализированная продукция, оболочки которой выполнены из технологичных материалов, например, силовой кабель ВВГнг и ВВГнг LS. Особенность заключается в том, что при превышении максимально допустимой температуры изделие не горит, не плавится, не выделяет едкий дым и отравляющий газ. Силовой огнестойкий кабель прокладывают в стратегически важных объектах: на атомных станциях, в аэропортах, медучреждениях и других зданиях, где важно исключить задымление при аварии.

Конструкция провода

Провод может состоять как из одной, так и из нескольких жил, бывает как оголённый, так и с изоляцией. Жилы провода уложены параллельно друг к другу и скручены в пучок. Силовой медный провод часто встречается в составе электрических линий в помещениях, а оголённые варианты используются для передачи энергии в ЛЭП и прокладываются по воздуху.

Конструкция провода напоминает кабельную, однако здесь всё намного проще.

Токопроводящая жила

Выполняет функцию проведения тока. Основные требования: минимальный нагрев, гибкость, устойчивость к поражению коррозией, хорошая электропроводность и невысокая стоимость. Жила гибкого силового провода выполнена в виде проволоки из алюминия или меди, которая характеризуется классами от 1 до 6. Чем выше уровень, тем лучше изделие выдерживает нагрузку на изгиб.

Внешняя изоляционная оболочка

Чтобы купить подходящий силовой провод, стоит заранее определить условия эксплуатации. Продукция без изоляции подходит для прокладки только по воздуху. Наличие оболочки допускает установку в помещениях как открытым, так и закрытым способом.

Внешний слой изготавливается из тех же материалов, что и у кабелей. Стоит отметить, что, независимо от вида оболочки, провода не обладают достаточной герметичностью для размещения в земле или под водой.

Разновидности кабелей и проводов

18 декабря 2019

Время на чтение:

Число разновидностей проводниковой продукции исчисляется десятками тысяч — только выпускаемых по отечественным ГОСТам более 20000. Сложно найти специалиста, даже самого высокого профессионального уровня, который знал бы все имеющиеся типы проводов и кабелей. Но этого и не требуется — вполне достаточно разбираться в общих принципах, классификации, знать виды кабеля и провода и их маркировку, определяющей главные свойства изделий и как они будут выглядеть.

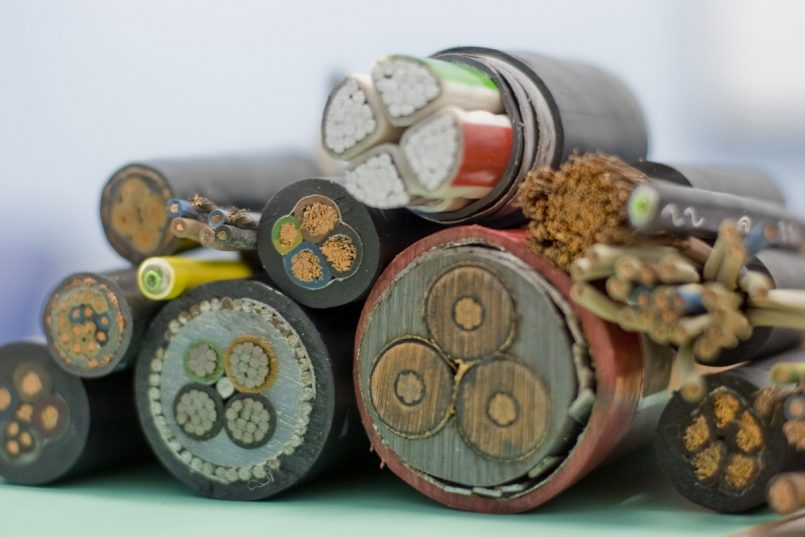

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

1. Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
2. Защитная конструкция жил в виде изоляционного покрытия.
3. Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты. Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

Электрические провода

Многие пользователи считают, что словосочетания «кабель» и «провод» — это синонимы, тем не менее, это не вполне так. Кабель — электротехническое изделия, обычно, с несколькими защитными оболочками. Провода, тоже разновидность электротехнической продукции, однако конструкционно более простые. Как правило, они обладают единственный изоляционным слоем, редко двумя, а иной раз изготавливаются и совсем без изолирующего слоя. Предназначение у них различное. Кабельное изделие предназначается для электропередачи в сетях с большими токовыми нагрузками. Провода эксплуатируются в электросетях и установках не более 380 В.

На электротехническом рынке присутствует большое количество модификаций проводов, наиболее популярные из них: ПБПП, АПВ, ППВ, ПБППг и ШВВП. Данные изделия применяются для разнообразных задач: внутридомовые электросети, подсоединение установок и оборудования, заземляющие системы и в других схемах энергоснабжения.

Шнуры электрические

Шнуры электрические

Шнур отличается от кабеля тем, что он выполнен из 2 либо 3 эластичных жил, имеющих собственную изоляцию. Такие жилы заключаются в общую оболочку из мягкого ПХВ-пластиката либо резины. Мягкость конструкции позволяет их широко применять в домашнем хозяйстве, с целью питания электроэнергией разнообразных бытовых агрегатов. Две токоведущие жилы применяются в тех случаях, в которых заземление не требуется. К примеру, в системах освещения.

Среди пользователей большой популярностью пользуется шнур ШПВ-1, он довольно устойчив к любой внешней деформации, выпускается для эксплуатации в электросетях до 380 В. Конструкционно выполнен из 2-х параллельных токопроводов 0.3/0.7 мм2, изолированных гибким ПВХ. В основном используются при подключении радиотелевизионного оборудования. Еще одна популярная модификация — шнур ШПВ-2 на 220 В, в аналогичной ПВХ-изоляции, и равным сечением, как и у ШПВ-1.

ПВС применяется для присоединения оборудования, которым нужно обеспечить повышенную гибкость, например, пылесосы, переноски, электрокамины. Диапазон напряжений 380-660В, состоит из 3/4 перекрученных жил, одну из них задействуют для заземления. Сеченье токопроводов 0.7/2.5 мм2, изделие заизолировано ПВХ- оболочкой, с высокой эластичностью.

Монтажные провода

Монтажные провода

Для установки и подключения электро установок к источникам тока нашли применение монтажные провода разного конструктивного исполнения. В качестве токопроводящих жил таких модификаций проводников выступает луженая медная проволока разного сечения. Такая конструкция позволяет выполнять соединение пайкой с использованием низкотемпературных припоев.

Монтажные провода и кабели их назначение:

1. Подключения внутридомового электрооборудования.
2. Соединение схем питания действующего оборудования в системах ЖКХ.
3. Подключение бытового и промышленного электрооборудования.
4. Энергетические, теплоснабжающие и водоснабжающие предприятия.

Провода бывают одно и многожильные, обладают хорошей гибкостью и усиленной защитой от возможных деформирующих факторов, в том числе на разрыв и разрез. Изоляционный состав — стеклянные, капроновые нити и триацетатная лента. Допустимая температура наружного воздуха от — 40 С до +100 С.

Провод оснащен поливинилхлоридной/полиэтиленовой изоляционным покрытием со вспомогательной защитной капроновой оболочкой, что делает продукцию устойчивой к влажной среде, техническим маслам и плесени. Для увеличения надежности — медный проводок усиливают луженой стальной проволокой.

Обратите внимание! Наиболее популярный монтажный провод РКГМ — токопровод многопроволочная медь, от 0.80 до 100.0 мм2. Изоляционный состав — резина кремнийорганическая, оболочка — стекловолокно, обработанная термоустойчивой эмалью. Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C.

Сетевые кабели

Для локальных сетей устанавливают кабель, который будет называться сетевым. Он состоит из медных, перевитых парами, изолированных проводников. Классическое сетевое изделие содержит 8 проводков или 4 пары, хотя существуют и двух парные конструкции Расцветки внутренней изоляции строго стандартизированы, а промежуток между двумя точками, соединяемыми витой парой, не может быть больше 100 м.

Исходя из системы защиты — электрозаземленной оплетки из меди либо алюминиевой фольги вокруг витых пар, имеются вариации сетевого провода:

1. UTP — незащищенный, без дополнительной защиты. Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется;
2. F/UTP — защищенный фольгированный.

Сейчас имеется несколько групп сетевых кабелей, маркируемые от CAT1 до CAT7. Чем разряд выше, тем наиболее высококачественный изделие и тем лучшие характеристики он содержит. В локальных цифровых интернет-сетях стандарта Ethernet применяется CAT5 с полосой пропускания 100 МГц. При строительстве современных сетей используют модернизированный CAT5e 125 МГц.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

Антенные

По существу все теле-провода обладают идентичной конструкцией. Основанием является внутренний проводник, называемый центральной жилой, защищенный изоляционным слоем, сверху которого расположен экран, выполненный в форме оплетки. Предохраняет кабель довольно крепкая изоляционная оболочка. Изделия подобной конструкции получили название коаксиальных.

Современные антенные кабеля

Для бытового применения устанавливают изделия со стальными либо медными токопроводящими жилами. С целью снижения затухания сигнала жила из стали, также напыляется тонкой пленкой меди. Такое изделие стоит меньше, однако не способно без значительных потерь передавать сигналы от спутника.

Кабель имеет экранирующий слой, называемый оплеткой, она предохраняет изделие от наружных электромагнитных помех, от этого зависит эксплуатационное качество телевизионного сигнала. Материалом для создания экрана является алюминиевая фольгированная поверхность. Оплетку выполняют из тончайшей медной либо алюминиевой проволочки.

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Акустические

Акустический кабель — узкоспециализированный провод, предназначенный для передачи звукового сигнала от источника, в роли которого выступают, усилители к пассивным громкоговорителям. Основная цель данного провода — перемещение максимально точного сигнала, без искажений. Вторая задача провода — защита сигналов в процессе передачи от разнообразного внешнего шумового фона.

Акустические кабеля

Электроакустический — изготавливается в разнообразных вариантах, среди которых можно выделить такие модификации:

1. Симметричный, обычно он выполняет функции микрофонного кабеля. В своей конструкции он содержит 2 многожильных проводка, размещенных в экране, в медной оплетке либо фольге. В подобных конструкциях в роли базовых проводников зачастую устанавливается витая пара.
2. Несимметричный, существующий для организации передачи аудиосигналов, с несимметричной характеристикой, используется в бытовой и вычислительной технике. Такие электропровода аналогично применяются для подсоединения музыкальных электро инструментов. В данных проводниках уровень искажения обусловливается характеристиками экрана, закрывающего центральный токопровод.
3. Параллельный акустический кабель. Исполнен из 2-х заизолированных проводников, в многожильной конструкции. В ряде модификаций для защиты от разрывов они закрываются единым изоляционным покровом.
4. Витой кабель использует изолированные токопроводящие жилы, переплетенные друг с другом.
5. Коаксиальный кабель, обладает высокой защитой от внешних угроз, вследствие чего он прекрасно подходит для использования одновременно с питающими проводами.

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Компьютерные кабеля

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

Электрические провода. Виды и устройство. Маркировка и особенности

Электрические провода должны выполнять передачу электрической энергии от источника к потребителю. Свои задачи эти изделия должны выполнять длительное время, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допуская его потери в этой цепи. Люди, которые не разбираются в вопросах электротехники, не отличают различные виды электрических проводов, приписывают все виды к одной категории.

Но это совершенно не так. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроена их структура, имеют конструктивные особенности. Линии электрических сетей могут состоять на своем протяжении, как из воздушных проводов, так и подземного кабеля.

Разветвление кабеля на воздушной линии осуществляется для специальных целей, необходимых по местным условиям.

Электрические провода

Провод имеет простейшую конструкцию, которую можно разделить на две части:

1. Жила из металла, предназначена для проведения электрического тока.
2. Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.

В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).

Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.

Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.

Особенности структуры токопроводящей жилы

Жила может быть в виде:

• Цельный провод (одножилка), имеющий определенную длину.
• Свитый из тончайших проволок (многожилка), действующих параллельно.

Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.

Виды проводов

Часто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.

Электрический кабель

Кабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.

Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.

Кабель может иметь вспомогательные элементы:

• Защитная оплетка из стали, брони из проволоки, либо пластика.
• Наполнитель.
• Сердечник.
• Наружный экран.

Каждый элемент выполняет свои функции назначения для определенных условий.

Электрики должны знать основные группы, к которым относятся кабели и электропровода:

• Силовые, действующие в установках для любых напряжений.
• Контрольные, передают данные параметров разных систем.
• Управления, применяют для подачи сигналов и команд автоматикой, либо вручную.
• Связи, для обмена сигналами на разной частоте.

В обособленную группу включены кабели спецназначения:

• Излучающие, применяются для подачи радиосигналов высокой частоты.
• Нагревающие, преобразуют электроэнергию в тепло.

Токопроводящие жилы

Жилы кабелей изготавливаются по таким же правилам, как и жилы проводов, из различных материалов, с одним проводником, либо многопроволочными, защищены слоем изоляции. По гибкости структуры кабели делятся на 7 групп. Группа №1 включает в себя кабели, которые трудно сгибаются, имеют моножилу. Самая гибкая группа – это №7. Кабели этой группы являются самыми дорогостоящими.

Электрические провода с многопроволочными гибкими жилами перед установкой оборудуют специальными наконечниками в виде трубок (оконцевателей). В случае с проводом моножильным трубки не устанавливаются, так как в этом нет смысла.

Оболочка

Она выполняет функцию защиты жилы и ее изоляцию от повреждений окружающей среды, создает герметичность от влаги и других факторов, содержит несколько слоев из экранирующих и армирующих элементов.

Оболочка может состоять из:

• Пластика.
• Ткани.
• Металла.
• Усиленной резины.

Материалы на основе пластика служат для:

• Изоляции жил и проводов с повышенными диэлектрическими характеристиками.
• Образования шланга с высокой герметичностью, который защищает от повреждений и замыканий, с размещенной в нем структурой элементов.

Пропитанная специальным составом кабельная бумага применяется в кабелях высокого напряжения до 35 киловольт. Сшитый полиэтилен используется для образования изоляционных свойств кабеля, функционирующего в электроустройствах до 500 киловольт с повышенной надежностью и длительным сроком службы.

Для цепей высокого напряжения до 500 киловольт ранее производились кабели, наполненные маслом. Они состояли из экранированных жил, установленных внутри герметичной полости, наполненной маслом. После того, как стал применяться сшитый полиэтилен, конструкция масляных кабелей стала неактуальной.

Условия безопасности

Кабельную продукцию подвергают специальной оценке, включающей в себя:

• Поведение кабеля при замыкании в канале.
• Может ли кабель держать долгие перегрузки.
• Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
• Наличие токсичных веществ при горении.

Возникновение замыканий

Во время замыканий жил образуется высокая температура, которая передается другим кабелям, расположенным рядом, нагревает их, может провоцировать горение. В результате этого образуются газы, которые создают повышенное давление, происходит нарушение герметичности канала кабеля. Далее, в канал проникает воздух, обогащенный кислородом, развивается пожар.

Длительные перегрузки

Электрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.

Распространение огня

Оболочка из пластика и некоторых сортов полиэтилена может провоцировать горение. Это дает возможность возникновению пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.

По распространяемости горения электрические провода делятся на:

• Обычную.
• Не способствующая продолжению горения в одинарной прокладке: горизонтально и вертикально.
• Не распространяющая пламя, из нескольких прокладок: горизонтально и вертикально.
• Огнестойкие.

Главным свойством этих процессов можно считать удельную теплоту горения проводов или кабелей, которая определяется путем эксперимента.

Выделение вредных веществ

Ведется учет реагирования кабеля на внешний пожар. Изоляция может выделять вредные вещества просто при нагревании, без горения. Такие кабели нельзя применять в общественных местах.

Требования к кабелям

Для увеличения надежности и безопасной работы кабели оценивают по:

• Стойкости к пожару.
• Стойкости к нагреву изоляции.
• Методу разделки концов.
• Защите от влаги.

Электрический шнур

Конструкция шнура – это изделие, среднее между кабелем и изолированным проводом. Шнур выполнен по специальной технологии для создания гибкости и длительной работы.

Шнур служит для создания соединения питающей сети с передвижным электроустройством. К бытовым устройствам, оснащенным шнурами, относятся: чайники, утюги, лампы и т.д.

Маркировка

Для различия электрические провода маркируются при следующих обстоятельствах:

• На заводе при изготовлении.
• При установке.

В маркировку входит:

• Цветовая разметка изоляции.
• Надписи на оболочке.
• Этикетки и бирки.

Маркировка дает возможность:

• Выяснить назначение и конструкцию кабеля.
• Сделать анализ свойств.
• Сделать оценку применения.

Маркировка при эксплуатации добавляет сведения к имеющейся информации и производится надписями и бирками, на которых указывают схемы и пути прокладки кабеля, жил между элементами. Маркировка может дополняться электронными маркерами. Это дает возможность определить кабель в многочисленном скоплении кабелей.

Европейская маркировка

Идентификация проводов по цвету

Изоляция провода окрашивается по всей длине одним цветом, либо наносятся цветные метки. Стандарт определяет порядок применения разметки по определенным цветам.

Для зеленого и желтого цветов допускается только их комбинация на маркировке одной оболочки. Отдельно маркировать этими цветами запрещается. Такая маркировка по цветам служит для обозначения защищенных проводников.

Для выделения средних проводников применяют светло-синий цвет. Электрические провода фаз маркируют черным, серым и коричневым цветом.

Идентификация изоляции проводов с помощью букв и цифр

Такие методы маркировки определяют составные части конструкций проводов и кабелей. Но в них нет полного перечня информации о проводах. Такие сведения нужно искать в специальной литературе.

Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

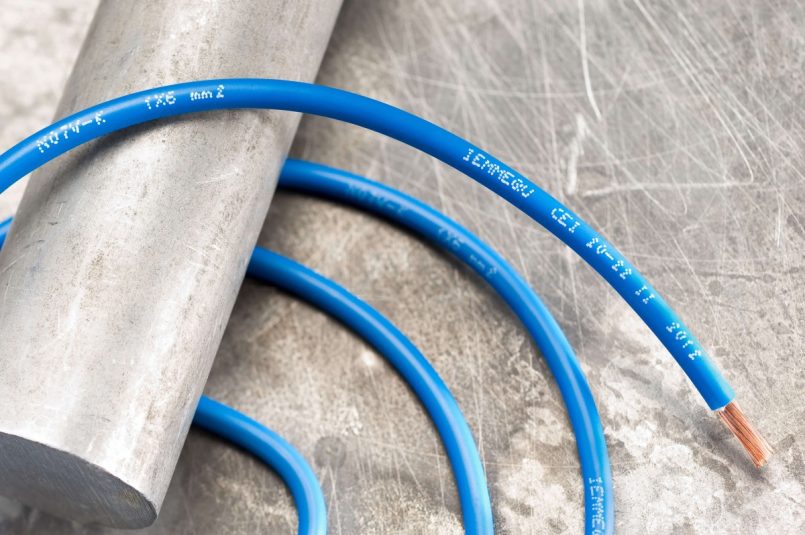

Современные технологии позволяют изготавливать огромный ассортимент различной электропроводящей продукции.

Основные виды электрической проводки:

• сетевая — через неё передают информацию;
• силовая — для передачи тока.

Сетевые проводники бывают антенные и компьютерные.

Краткое содержимое статьи:

Выбор электропроводящей продукции

К выбору электропроводящей продукции нужно подходить очень ответственно. Лучше, если этим будет заниматься профессиональный электрик. При выборе учитывают условия эксплуатации, тип и вид монтирования, а также соответствие правилам устройства электроустановок.

Различные изделия имеют свою сферу использования. Кабельная продукция отличается количеством слоёв изоляции и защитным материалом. Покрытие — важная характеристика, определяющая условия применения проводки. Внутри всей кабельной продукции токопроводящие жилы различной толщины, от их величины зависит какое напряжение тока можно через них провести.

Вся кабельная продукция выпускается только с медными или алюминиевыми сердцевинами, так как это самые дешёвые металлы с низким сопротивлением.

Медная продукция надёжнее и имеет больший срок службы. Алюминиевая имеет стоимость ниже, но её не рекомендуется использовать для стационарной проводки.

Полная классификация кабелей и проводов

Классификация кабелей и проводов на данный момент разнообразна, каких только не существует. Хочу заметить, что есть и обычные модификации. Человек, когда пытается найти для себя нужный кабель, всегда сталкивается со сложностями. Поэтому в данной статье я решил собрать весь класс проводов и кабелей. Надеюсь, что эта статья будет полезна всем и поможет сделать правильный выбор.

Классификация кабелей и проводов

Силовые кабели

Кабель ВВГ

Силовой кабель ВВГ состоит из изоляции ПТЖ и имеет оболочку из ПВХ. В средине медная жила, она не имеет защиты. Кабель применяется для распространения электрического тока, рабочее напряжение составляет 600-1000 Вольт, при этом частота – 50 Герц. Количество жил может быть разное в зависимости от модификации, обычно от 1 до 5. Сечение – 1.5 до 2.4 миллиметров.

Данный кабель широко применяется практически во всех сферах, рабочее напряжение всегда составляет +50 -50 градусов. Не боится влаги и устойчив ко всем внешним агрессивным веществам.

АВВГ – характеристики те же, но в средине алюминиевая жила;

Кабель ВВГнг LS

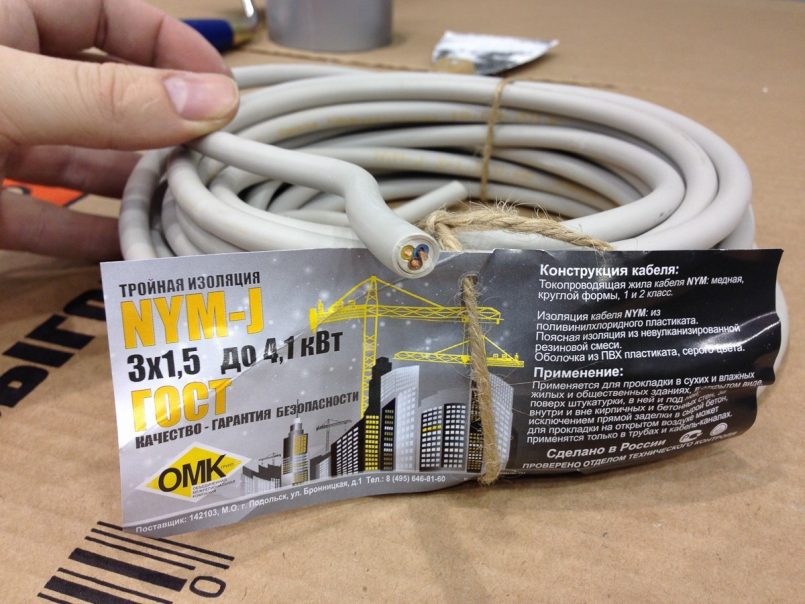

Кабель NYM

Требования к проводам и кабелям этой модели особенные, ведь именно он считается повышенной прочности. Все жилы только медные, их количество от 2 до 5. В тоже время сечение от 1.5 до 1.6 мм. Предназначается для проведения различных осветительных систем. Не боятся влаги и устойчивы ко многим внешним факторам, рабочая температура от -50 до +70 . Один большой минус – плохо выдерживает прямые солнечные лучи, лучше его накрывать от них. Прочитайте, как нарастить кабель NYM.

Кабель КГ

Если говорить за обозначение кабелей и проводов данной модели, то здесь все предельно просто – кабель гибкий. Рабочее напряжение до 1000 Вольт, переменное 660 Вольт. Все жилы медные, легко гнуться. Жилы: от двух и до пяти. Изоляция резиновая.

ВББШв

Классификация кабелей и проводов данного вида означает, что это силовой кабель. Предназначается для проведения электричества для различных стационарных установок, или к отдельным объектам.

• Жилы медные;
• Количество жил от 1 до 5;
• Сечение составляет от 1,2 до 2,4 мм;
• ТПЖ изоляция;
• Защитное покрытие ПВХ;
• Рабочая температура: -50 +50;
• Устойчив в влаге (98%).

• АВББШв – алюминиевая жила;
• ВББШвнг – кабель не горит;
• ВББШвнг-LS – кабель не горит и здесь низкое газо и дымовыделение.

Провода

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

• Покрытие – ПВХ;
• 2-3 жилы;
• Сечение от 1.5 до 6 мм;
• Напряжение номинальное 250 Вольт;
• Чистота 50 Герц;
• Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

• Сечение: 0.75-6 мм;
• Количество жил: от двух до трех;
• Номинальное напряжение – 450 Вольт;
• Частота: 400 Герц;
• Температура работы: от -50 до +70 градусов;
• Влагостойкий.

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

• Изоляция ПВП;
• Сечение: 2.5 – 16 мм;
• Алюминиевый одножильный провод;
• Температура: -50 + 70;
• Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

• Защита ПВП;
• Материал – медь или алюминий;
• Радиус изгиба – 6 метров;
• Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

• Медный провод;
• Сечение: от 0.75 до 16 мм;
• Количество жил: от 2 до 5;
• Рабочее напряжение – 380 Вольт;
• Температура от -40 до +40;
• Частота: 50 Герц.

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

• Защита ПВХ;
• Жил: от двух до трех;
• Сечение: от 0.5 до 0.75 мм;
• Рабочее напряжение: 380 Вольт;
• Частота: 50 Герц.

Кабели для передачи информации

Антенные кабели

Предназначается для передачи сигналов электронной аппаратуры. Данный кабель коаксиальный, медная жила, которая имеет сечение 1 мм. Изоляция из полиэтилена.

Кабель РК 75

Считается лучшим для передачи видеосигнала на различные антенны и видеокамеры. С помощью него можно передавать сразу несколько источников.

Кабель РК 75 в разрезе

У него существует множество разновидностей. Главная особенность – устойчив к температуре, и различным ударным нагрузкам.

Компьютерные кабели

Это те кабели, которые подключаются к компьютеру. Их возможности практически безграничны, собой представляют витые пары. Каждый имеет изоляции ПВХ, дополнительно такие кабеля могут оснащаться влагостойкими оболочками.

Витая пара схема

Можно выделить следующих представителей:

• UTP;
• FTP;
• S/FTP;
• STP.

Похожие статьи по теме

Поделитесь своим мнением Отменить ответ

Популярное на сайте

Опросы

• Карта сайта
• Обратная связь
• Реклама на сайте
• О сайте
• Литература
• Термины электрика

Наш сайт Все-электричество предоставляет вашему вниманию подробную информацию об электрике. Публикация наших материалов может разрешаться только в том случае если вы укажите ссылку на источник с указанием нашего проекта. Перед использованием нашего проекта рекомендуем прочесть пользовательское соглашение. Вся информация на сайте Все-электричество предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет.

Категория кабелей: какие есть виды кабелей по назначению?

Кабельная электротехническая продукция делится на виды по назначению, типу изоляции, структуре проводников изготовления и конструктивным особенностям. Ниже представлены виды кабельной продукции, применяемой во время выполнения электромонтажных работ.

Виды кабелей

Кабели по своему назначению делятся на следующие виды:

Также есть контрольные, авиационные и судовые, шахтные, микрофонные, антенные, нагревательные, полевые и саперные кабели, акустические проводники и другие специализированные виды кабеля.

Силовые

Силовые кабели — обширная группа проводников, основная цель которых заключается в передаче электрической энергии токами промышленных частот. Они предназначены для передачи переменного электротока от энергетического, коммунального предприятия к энергопотребителю. Популярными силовыми кабелями служат следующие модели: ВВГ, NYM, ВББШв. ВВГ — мягкие силовые провода негорючего типа, которые применяются при напряжении электрического тока в 1000 Вольт. Проводники, способные выдержать 98% влажность, устойчивые к воздействию химикатов, прочные к изгибам, не разрываемые и не переламываемые. Имеют подразновидности: АВВГ, ВВГнг, ВВГп, ВВГз. К первому типу относится многожильный или одножильный алюминиевый проводник. Ко второму типу относится негорючий проводник с повышенными характеристиками. К третьему типу относится плоского вида защищенный проводник. Он применяется для удобной прокладки в бытовых условиях, плоский силовой кабель наиболее защищен от перегибов.

NYM — силовые медные проводники с наружной поливинилхлоридной невозгораемой прослойкой, между изоляционными прослойками которых находится резиновый вид наполнителя. ВББШв — медные одно- или многопроволочные проводники бронированного типа с количеством жил до пяти штук. Выдерживают 98% влажность, подходят для температур от -50 до 50 градусов. Подходят для прокладки в почве, в трубе и воздухе.

Монтажные

Монтажные кабели и монтажные провода дают возможность в осуществлении монтажных работ в различных условиях. Их отличительной особенностью является применимость к малым токовым нагрузкам, небольшому проводниковому диаметру и четко зафиксированному неподвижному креплению.

Сетевые

Сетевые кабели применяются не только для того, чтобы передавать электрическую энергию, но и информационные импульсы. К сетевым относятся коаксиальные, витые, оптоволоконные кабели. Последние передают информацию на дистанцию до ста километров.

Телефонные

Телефонные кабели делятся на несколько типов. Одни используются в прокладке нескольких линий, другие для разводки. Это симметричные провода низкой частоты, применяемые во время магистрального монтажа и абонентских линий телефонной связи. Отличаются высоким качеством, прочностью и долговечностью.

Антенные

Проводники используются не только для передачи электроэнергии, но и информационных сигналов. Они применяются для кабельного, спутникового телевидения. Среди самых популярных из них выделяют варианты RG-6, RG-58, RG-59. Надежные и прочные варианты, дающие наилучший антенный сигнал в домашнем, производственном применении.

Осветительные и акустические

Провода освещения используются для внутреннего и наружного света. Это проводники с прозрачным покрытием. Акустические изделия — проводники для хорошей работы динамиков. Отличаются хорошей проводимостью звука. Создаются из меди.

Маркировка электропроводов и кабелей

Электропроводка в доме, котедже служит для транспортировки электроэнергии к различного рода потребителям электричества : осветительным приборам, нагревателям, кипятильникам, насосам, телевизорам и т.д. Все эти приборы создают комфортные условия проживания и имеют широкий диаппазон потребляемой мощности от 10 Вт(бритвы, DVD) до 5 кВт (бойлеры, электрокотлы). Роль элекропроводов очень сложно переоценить. От правильного выбора типов проводов для различных групп потребителей на этапе проектирования и строительства зависит дальнейший комфорт и безопасность во время эксплуатации. В стенах современных сооружений спрятаны сотни метров поводов различного назначения и все они разные – одни из них толще, другие тоньше, некоторые имеют две жилы, а некоторые три и более. Каждый провод имеет свое назначение (силовая электропроводка, осветительная, сигнальные кабеля, телефонные кабеля, интернет) и отвечает за работу того или иного электроприбора. Из множества различных типов проводов, кабелей в данной статье мы рассмотрим электрические провода и кабеля применяемые в строительстве для транспортировки электроэнергии. Рассмотрим их разновидности, марки и область применения. Электрическая проводка – состоит из проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями.

Электрические провода выпускаются медные и алюминиевые. Медные провода обладают лучшей проводимостью, чем алюминиевые, но и стоят дороже.

Что такое провод?

Провод – это одна неизолированная или одна и более изолированных жил, поверх которых могут быть неметаллическая оболочка, обмотка или оплетка из волокнистых материалов или проволоки. Провода могут быть голыми или изолированными. Провода могут использоваться для линий электропередач, для изготовления обмоток электродвигателей, для соединений в радиоэлектронной аппаратуре и т.д.

Голые провода не имеют никаких защитных или изолированных покрытий, в основном применяются для линий электропередач.

Жилы изолированных проводов покрыты изоляцией из ПВХ, резины или пластмассы.

Установочные провода — провода для электрических распределительных сетей низкого напряжения.

Голыми называются провода, у которых поверх токопроводя-щих жил отсутствуют защитные или изолирующие покрытия. Голые провода марок ПСО, ПС, А, АС и др. применяются, как правило, для воздушных линий электропередач.

Изолированными называются провода, у которых токопрово-дящие жилы покрыты изоляцией, а поверх изоляции имеется оплетка из хлопчатобумажной пряжи или оболочка из резины, пластмассы или металлической ленты. Изолированные провода могут быть как защищенными, так и незащищенными.

Защищенными называются изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних климатических воздействий. К ним относятся провода марок АПРН, ПРВД, АПРФ и др.

Незащищенными называют изолированные провода, не имеющие поверх электрической изоляции защитной оболочки (провода марок АПРТО, ПРД, АППР, АППВ, ППВ).

Что такое кабель?

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными. Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения кабеля подразделяются на следующие виды:
