Самонесущий изолированный провод

СИП Самонесущий изолированный провод

Самонесущие алюминиевые изолированные провода (СИП)

СИП — это скрученные в жгут отдельные провода с изоляцией из светостабилизированного полиэтилена. Предназначены для передачи электроэнергии в воздушных и световых линиях электропередачи. Используются преимущественно в создании магистральных воздушных линий электропередач и подводов абонентских линий в жилые дома, производственные и хозяйственные постройки, при монтаже уличного освещения. СИП рассчитаны на переменное напряжение 0,66/1 кВ номинальной частотой 50Гц.

Конфигурация самонесущих изолированных проводов разнообразна —их количество варьируется от двух до четырех одинаковых или трех с дополнительной несущей жилой (выполняющей роль нулевой). Такая жила обычно изготовляется из алюминиевого сплава.

СИП обеспечивают высокую надежность и бесперебойность в обеспечении потребителя электроэнергией. Даже в случае обрушения опоры не происходит короткого замыкания благодаря оболочке и изоляции провода. СИП способны работать в неблагоприятном климате и даже в агрессивной химической среде.

Благодаря самонесущим изолированным проводам возможно уменьшение сроков ремонтных работ — за счет подключения новых абонентов напрямую под напряжением без отключения линии.

Срок эксплуатации СИП – не менее 40 лет.

Для удобства в работе с СИП в нашем каталоге вы можете найти различные аксессуары:

анкерные зажимы

Входят в состав арматуры для СИП, предназначены для жесткого крепления на магистрали, ответвлениях к вводам в помещения. Обеспечивают необходимое натяжение, надежны, изготавливаются из алюминиевого сплава.

зажимы прокалывающие

Предназначены для соединения и ответвления жил магистрали.

плашечный зажим

Применяется для соединения неизолированных алюминиевых с алюминиевыми/стальными проводниками. Изготовлены из алюминиевого сплава, болты – из горячей оцинковки.

зажимы анкерные

Предназначены для крепления СИП без несущей жилы. Выполняет также роль изолятора.

гильзы соединительные

Применяются для соединения отдельных жил проводов без проведения ответвления при прокладке воздушных линий.

СИП: самонесущий изолированный провод. Что это?

Содержание

СИП: самонесущий изолированный провод. Что это?

По всей стране воздушные линии электропередач связывают населенные пункты. Протяженность сетей достигает нескольких миллионов километров. Такая разветвленность системы вызывает сложности в эксплуатации, особенно в устаревших сетях с неизолированными проводами. На смену им приходят изолированные, более совершенные, способные повысить качество электроснабжения. Каким образом? Читайте и узнаете.

Установлено, что около 80% технологических нарушений приходится на замыкания в линиях с напряжением 0,4 – 10 кВ. Самыми очевидными факторами, вызывающими аварийные ситуации в сетях электроснабжения, являются повреждения проводов в результате схлестываний от порывов ветра, обледенения, падения деревьев. Кроме того, неизолированный провод имеет свойство ржаветь, особенно в условиях с агрессивной окружающей средой, например, в приморье, вблизи заводов и т.д. Из-за аварий в электросетях бывают надолго обесточены города и даже целые районы. Снизить риск возникновения таких ситуаций помогает использование в воздушных электросетях самонесущего изолированного провода – СИП. В чем особенность и насколько рационально его применение? Расскажем подробно.

Из чего состоит СИП?

Это жгут, в конструкции которого имеется несколько алюминиевых токопроводящих жил и нулевая несущая жила. Особенностью является изоляция, покрывающая все жилы или только некоторые из них. Она выполнена из полиэтилена. Данный материал не требует больших затрат при производстве и обладает рядом важных свойств: влагонепроницаем, нетоксичен, имеет механическую прочность и высокое пробивное напряжение. Для упрочнения структуры проводят его сшивку, к примеру, нагревом в среде нейтрального газа под давлением или путем добавления особых веществ – силанов. В результате повышается допустимый температурный предел материала: с 70 до 90 °С – при продолжительном воздействии, до 130 °С – в течение 8 ч, до 250 °С – при коротком замыкании. Оболочка способна возвращать исходную форму после деформации. После этого полиэтилен подвергают светостабилизации, т.е. добавляют в него вещества, снижающие разрушительное воздействие УФ-излучения.

Историческая справка

Изолированный провод появился во Франции в середине прошлого столетия и быстро получил распространение по всей Европе. Наиболее широко он применялся в Финляндии начиная с 80-х годов XX века. В начале 90-х годов новинка пришла в Россию. Одни из первых проектов с применением СИП были реализованы в республиках Мордовия и Татарстан, областях Нижегородской и Ярославской. К началу 2000-х годов по стране было протянуто несколько сотен тысяч воздушных линий электропередач с самонесущим изолированным проводом. На данный момент все больше предприятий, дачных поселков и других объектов переходят на систему электроснабжения с применением СИП.

7 преимуществ СИП

По причине сложной структуры и использования дополнительных материалов и стадий обработки стоимость СИП примерно на 20% выше стоимости неизолированного провода. Однако в дальнейшем это компенсируется рядом преимуществ, которые помогают значительно сэкономить на этапе монтажа и в процессе эксплуатации и ремонта энергосистем.

1. Простота и безопасность установки. При замене старых проводов на линии необязательно вкапывать новые опоры. Если нужно сделать ответвления или подключить ввод к основной линии, работать можно под напряжением без отключения электроэнергии для других потребителей. Снижается риск поражения электромонтера током, и исключается возгорание.

2. Низкие затраты на монтаж. Для протяжки воздушной линии электропередач с применением СИП не требуется вырубки широкой просеки. Можно крепить провода к фасадам домов и использовать более короткие опоры, чем при применении неизолированных проводов (4 м вместо 6 м). Нет необходимости монтировать изоляторы и дорогостоящие траверсы.

3. Устойчивость к негативным природным факторам. Сильные порывы ветра, вызывающие схлестывание проводов, не станут причиной короткого замыкания и перебоев с подачей электроэнергии. Изолированные провода в меньшей степени подвержены налипанию снега, образованию инея и обледенению.

4. Низкие энергопотери. Так как самонесущий изолированный провод имеет реактивное сопротивление в 3 раза ниже, чем неизолированный, обеспечивается высокое качество передачи электроэнергии практически без потерь.

5. Эстетичность. Линии электропередач с СИП выглядят куда презентабельнее, чем устаревшие оголенные провода. Особенно важно это в нынешних городских условиях. При прикосновении к изолированному проводу не погибают птицы – это сохраняет популяцию пернатых и положительно влияет на общую эстетику города.

6. Антивандальность. Преимуществом перед неизолированными проводами является тот факт, что самонесущие изолированные провода не подвергаются вторичной переработке. Поэтому их не срезают с целью наживы. Исключена и возможность несанкционированных подключений и кражи электроэнергии.

7. Долговечность. СИП имеют высокую механическую прочность, их сложно оборвать, например, при задевании ветками деревьев или порывом ветра. Срок службы может достигать 40 лет.

Все эти преимущества помогают сэкономить до 80% затрат, связанных с монтажом и эксплуатацией линий электропередач. Обеспечивается надежность и бесперебойное энергообеспечение потребителей, снижаются электропотери. Все это повышает качество электроснабжения жилых, производственных и административных зданий.

О видах и применении СИП

Сегодня в нашей стране изолированные провода получили широкое распространение по причине огромного количества преимуществ перед устаревшими неизолированными. Значимым фактором в свое время стало письмо № ОБ 5145 от РАО «ЕЭС России», выпущенное в 2000 году, в котором говорилось о необходимости использования СИП при ремонте существующих сетей и при создании новых ответвлений воздушных линий под напряжением в 0,38 кВ.

Существует несколько разновидностей изолированных проводов. В зависимости от этого определяются их характеристики и назначение. Рассмотрим наиболее часто применяемые.

НазваниеОписание и назначениеНапряжение; частота
СИП-1Имеет основные алюминиевые токопроводящие жилы, полиэтиленовую изоляцию и нулевую несущую неизолированную жилу из сплава алюминия. Применяется для создания вводов в помещения жилого и хозяйственного назначенияДо 0,6/1 кВ; 50 Гц
СИП-2В конструкции – несколько основных алюминиевых токопроводящих жил и нулевая несущая жила из алюминиевого сплава. Все они изолированы. Назначение то же, что и у предыдущего видаДо 0,6/1 кВ; 50 Гц
СИП-3Это полностью изолированный провод с токопроводящей жилой из алюминиевого сплава. Подходит для размещения в районах рядом с озерами, морским побережьем, промышленными объектамиДо 20 (воздушных линий) и до 35 кВ (сетей); 50 Гц
СИП-4Имеет алюминиевые уплотненные токопроводящие жилы и полиэтиленовую изоляцию. Нулевая несущая отсутствует. Применяется для выполнения ответвлений к вводу, прокладки по стенам зданий и сооруженийДо 0,6/1 кВ; 50 Гц

Все перечисленные виды проводов выдерживают температуру воздуха в пределах от -60 до +50 °С. Оболочка не подвержена обледенению. Монтаж может проводиться в условиях температуры не ниже -20 °С. При эксплуатации допустимый предел нагрева токопроводящей жилы достигает 90 °С. Таким образом, СИП отлично подходит для монтажа и эксплуатации в условиях российского климата, является отличной альтернативой устаревшим неизолированным проводам.

Если вам предстоят работы с самонесущим изолированным проводом, возможно, вам будет интересна статья «Обзор приспособлений для монтажа СИП». А все необходимые инструменты вы можете купить в нашем интернет-магазине.

Что такое провод СИП, как расшифровывается, его виды и особенности конструкции

Для передачи электрической энергии по силовым и осветительным воздушным линиям используется самонесущий изолированный провод (СИП). Линии с использованием такого вида кабеля были придуманы в 60-х годах финскими инженерами, как альтернатива использованию неизолированных проводов, которые подвешивались на тросах. Такой способ передачи энергии обеспечивает минимальные потери и подходит для установки на имеющихся столбах линий электропередачи.

Область применения

Самонесущий изолированный провод применяется при устройстве линий от основных магистральных проводов и понизительных трансформаторных подстанций до различных зданий и сооружений и осветительных сетях населенных пунктов. Такой кабель можно применять в различных климатических условиях, в том числе и агрессивных средах. СИП активно используют в условиях плотной застройки между зданиями и сооружениями.

Маркировка и расшифровка типов

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:

СИП-1 и СИП-1А

Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.

Читать еще:  Электрический ввод в частный дом

Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой «А» в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).

Расшифровка маркировки:

СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм 2 с одной неизолированной нулевой жилой сечением 25 мм 2 .

СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм 2 с одной изолированной нулевой жилой сечением 16 мм 2 .

Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.

СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.

Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:

СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм 2 .

Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.

Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.

Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.

Технические характеристики

Поперечное сечение жил проводов СИП имеет значения от 16 до 185 мм 2 , способно питать мощных потребителей и пропускать через себя токи до 500 А, а допустимые токи односекундных коротких замыканий могут достигать 16 кА. Существует большой выбор вариантов кабеля по размерам поперечного сечения и допустимой силе тока, поэтому такой провод является универсальным для построения воздушных линий.

Температура эксплуатации имеет диапазон от -60 до +50 °С, а исполнение провода может быть как для умеренного, так и холодного климата. Монтаж провода СИП возможен при температуре до -20 °С.

Срок эксплуатации достигает 45 лет и большинство производителей дают гарантию до 5 лет.

На такой кабель действует механическая нагрузка от ветра, наледи, снега, поэтому такие линии обязательно рассчитываются по весу и действию на них механических нагрузок. Для такого расчета используют данные по разрушающему усилию несущего троса в зависимости от типа, поперечного сечения и массы провода.

Строение кабеля

СИП-1 – состоит из трех фазных токопроводящих жил и одной нулевой. Каждая фаза представляет собой жгут из нескольких алюминиевых жил, скрученных вокруг сердечника из алюминия. Фазные проводники изолированы полиэтиленом, нулевая – без изоляции, внутри жила имеет стальной сердечник.

СИП-2 – отличается от СИП-1 изоляцией. Она выполняется из сшитого полиэтилена и является очень прочной к механическим и температурным воздействиям. Кроме этого нулевая жила изолированна, также как и фазная жила.

СИП-3 – одножильный провод, который имеет стальной сердечник, вокруг которого закручены провода из сплава алюминия, меди и других добавок. Имеет большой диапазон поперечных сечений и способен работать в высоковольтных сетях при воздействии механических нагрузок и сурового климата.

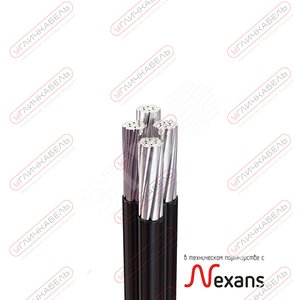

СИП-4 – не имеет нулевого провода и состоит из нескольких пар жил из алюминиевого сплава с изоляцией, устойчивой к ультрафиолетовому излучению.

СИП-5 – имеет аналогичную СИП-4 конструкцию, но отличается увеличенной на 30 % прочностью и стойкостью к различным воздействиям (механическим, атмосферным и т.д.) на изоляцию.

Монтаж кабеля СИП

Монтаж СИП кабеля возможен как на старые столбы линий электропередачи, так и на фасады зданий в населенных пунктах. Для закрепления не требуется специальных изоляторов.

СИП монтируется к фасадам сооружений на специальные крепления, анкера и фиксаторы, подвешивается к линиям на промежуточные зажимы. Для устройства ответвлений используют специальные мощные зажимы в зависимости от поперечного сечения провода.

При монтаже нужно учитывать, что точка ввода в здание должна быть на высоте не менее 2,7 м от поверхности земли, а зазор до нижней точки провиса между столбами не ниже 6 м . Основная опора должна находится от фасада здания не дальше 25 м , а расположение ответвительной опоры должно быть не более 10 м от фасада или стены здания.

В связи с тем, что монтаж провода СИП связан с большими токами и высоковольтными линиями, он должен монтировать строго в соответствии с электрической нормативно-технической документацией и только квалифицированным персоналом с соблюдением всех норм и правил охраны труда и безопасного производства работ.

Достоинства и недостатки

Преимуществами провода являются:

  • Уменьшение количества потерь благодаря изоляции кабеля;
  • Устойчивость к механическим повреждениям, климату, агрессивным средам и различным температурам;
  • Не позволяет незаконно подключаться к магистралям;
  • Отсутствует перехлест и, как следствие, короткие замыкания от воздействия ветра;
  • Большой выбор типов и поперечных сечений;
  • Более легкий и быстрый монтаж, который можно производить при низких температурах и при различных погодных условиях;
  • Хорошая гибкость СИП и эластичность изоляции в различных температурных средах;
  • Не требует установки изоляторов для крепления на столбах и зданиях;
  • Безопасен при обслуживании и эксплуатации;
  • Требует меньшего количества столбов при монтаже воздушных линий;
  • Отсутствует коррозия;
  • Возможно вести монтаж СИП по стенам зданий и сооружений;
  • Большой срок службы.

СИП: расшифровка и характеристики кабеля с изоляцией и без

Время на чтение:

Провод СИП представлен в виде жгута с изолированными фазными жилами, скрученными несущей нулевой. Изолирующим материалом служит полиэтилен. Он устойчив к солнечным лучам и внешним воздействиям. Кабель выполнен из алюминия либо его сплава. Внутри проходит сердечник с проволокой. Самонесущие провода используют для освещения, когда значение напряжения не превышает 1000 В.

Плюсы конструкций

Монтаж электросети осуществляется с мощью трёх систем: голая нейтраль, изолированная нейтраль и самонесущая конструкция. Сиповские электропровода — альтернатива оголенным аналогам, которые крепятся на изоляторах. Их плюс заключается в дешевом эксплуатационном обслуживании, стабильных параметрах при передаче электроэнергии. Другие преимущества кабеля сип:

  • устойчивость относительно воздействия атмосферных осадков;
  • лёгкий монтаж;
  • снижение реактивных потерь в 3 раза;
  • снижение процента возврата электроэнергии из-за незаконных подключений;
  • для любых условий эксплуатации предусмотрен определённый тип провода.

Жилы СП распределяются от трансформатора 10/0,4 кВ, построенного с применением самонесущих изолированных проводов. Система требует установки деревянных опор. Её разработали финские компании в 60-х годах. Она считается альтернативой стандартным неизолированным проводам, которые подвешиваются на тросы.

Финские сети основаны на системе СИП, состоящей из трёх изолированных фазных жил, намотанных вокруг несущего неизолированного провода. Сама изоляция проводится с помощью полиэтилена низкой плотности марки LDPE либо полиэтилена сшитого марки XLPE. Чтобы подвесить такие изделия, используют крюки с зажимами. Линии монтируют на деревянные опоры.

Последние элементы предварительно пропитывают защитным веществом. Для них характерны некоторые особенности:

  • применение в электрической сети более 100 лет;
  • превышение срока службы над нормативным периодом.

Принципы классификации

На текущий период в России сети 0,4 кВ выполняют 3-хфазными, четырёхпроводными. В самой линии рассчитывается до 5 жил, намотанных вокруг несущего алюминиевого проводника. Несущий элемент применяется в качестве нейтрального кабеля. Он может быть:

  • голым;
  • изолированным.

Нейтральный кабель заземлён. Некоторые конструкции СИП не имеют несущего провода. В их состав входят 4 изолированные жилы. Риск их схлёстывания отсутствует. Технические характеристики СИП кабеля:

  • уменьшенная ширина просеки;
  • в населённом пункте обустраивается меньшая полоса отчуждения земли;
  • снижение эксплуатационных расходов до 80%;
  • проблемно незаконно подключиться к сети с целью кражи электричества.

По ГОСТу, в основе классификации СИП лежат несколько факторов, включая степень герметизации и защиты, значение напряжения. Под СИП-1 подразумевается неизолированная нулевая несущая жила. Разновидность СИП-2 может расшифровываться как жила несущая с нулём и изоляцией.

Описание других видов:

  1. СИП-3. Есть защитная изоляция. Напряжение сети колеблется между 6 кВ и 35 кВ.
  2. СИП-4. Система без жилы с нулём.
  3. СИПг. Наличие герметизации.
  4. СИПн. Не распространяется горение.

Описание марок

Расшифровка конструкций зависит от материала, из которого они изготовлены. В СИП-1 предусмотрены одинаковые жилы фазного вида. Нулевая жила оголена, а в изделии с маркировкой «н» — изолированная.

СИП-2 изготовлен по аналогичной технологии. В таких моделях изоляция представлена в виде сшитого полиэтилена. Температура равняется 130 градусам. СИП-3 — это одна жила со стальным сердечником. Конструкция используется в воздушных ЛЭП, где мощность не превышает 35 кВ. В марках 4 и 5 ноль отсутствует. Если в обозначениях используется буква «н», в состав кабеля входит алюминиевый сплав.

Чтобы создать отвод от ЛЭП к жилому строению, необходимо узнать, как расшифровать марку, какие для неё характерны свойства. В некоторых случаях специалисты используют разные провода, включая СИП-2х16. Последнее число обозначает минимальное сечение.

Для систем характерны общие свойства:

  1. Температура эксплуатации в среднем колеблется в пределах -60-+50 градусов. Кабель используется в умеренном и холодном климате. Его можно монтировать при температуре -10 градусов.
  2. Эксплуатация — 5 лет, а заявленная — 40 лет.
  3. Сечение находится в пределах 16−150 кв. мм.
  4. Провод может подвергаться механическим нагрузкам.
Читать еще:  Как проложить электропроводку в кабель канале

Чтобы рассчитать прочность, рекомендуется определить вес жил, который оказывает вертикальную нагрузку. Специалисты определяют значение веса, используя специальную таблицу. Каждая марка провода имеет свой вес. Для ввода в здание допустимая мощность не рассчитывается. Это объясняют специалисты тем, что минимального размера достаточно с запасом. На маркировке cbg есть следующие обозначения:

  • 1 цифра: тип кабеля;
  • 2 цифра: число жил, сечение.

Свойства систем

Впервые понятие СИП появилось во Франции в 50-х годах. Через 30 лет его начали применять в России. Система содержит в себе 1 несущую алюминиевую нейтраль. В конструкцию входят алюминиевые фазные проводники с изоляцией (1−4 шт.). Они закручены вокруг нейтрали.

Система включает в себя отечественные марки СИП-1,2 и аналог финских производителей АМКА. Одним из элементов конструкции является нейтраль. Она необходимая для подвешивания жгута. На неё оказывается нагрузка от натяжения и механического влияния внешних факторов. Её заземление осуществляется на опорах.

Если система представлена в виде изолированной нейтрали, в неё входят следующие электропровода:

  1. СИП-1а, 2а.
  2. АМКА-Т.

Изолированная нейтраль используется для предупреждения коррозии в процессе эксплуатации электросети. Минус изделий этой системы — высокая нагрузка на изолированный нейтральный проводник. Для эксплуатации уменьшают анкерные пролёты, что позволяет предупредить разрушение защитного слоя. В других случаях специалисты используют голую нейтраль.

В состав самонесущей системы не входит нейтральный кабель со жгутом. В неё входит до 4 изолированных проводников. В систему включены провода СИП-3, 4 и 5. Все марки рекомендуется использовать в магистралях. СИП-4 и 5 используют в качестве ответвлений для последующего подключения к системе жилого объекта.

Применение СИП-4

Алюминиевый самонесущий кабель, у которого есть фазные токопроводящие жилы и термопластичная изоляция, но отсутствуют несущие элементы, входит в систему СИП-4. Электрокабель монтируется при температуре до -20 градусов. Систему можно эксплуатировать при температурном диапазоне -60-+50 градусов.

Характеристики кабеля СИП-4:

  1. Радиус изгиба до 10 D (значение внешнего диаметра).
  2. Провод эксплуатируют в воде с температурой +20 градусов до 10 минут. При этом напряжение не должно превышать 4 кВт, частота 50 Гц. Время эксплуатации — до 5 минут.
  3. Жилы могут нагреваться до +90 градусов, что считается нормальным режимом их эксплуатации и +250 градусов в случае с коротким замыканием.
  4. Срок службы более 45 лет.
  5. Гарантийный эксплуатационный срок — 5 лет.

Прокладка любого провода не требует больших финансовых затрат. Чтобы создать защиту от короткого замыкания в случае соприкосновения между кабелями, рекомендуется их изолировать. Конструкции крепят к стенам сооружений без внешних изоляторов.

Для проведения монтажных работ используется незначительное количество опор. Основное предназначение высоковольтного провода СИП — монтаж силовых сетей, обустройство освещения при напряжении до 1 кВ. Изделие используют при строительстве воздушных ЛЭП, бытовых построек, жилых домов.

Советы по выбору

Чтобы купить подходящий провод, рекомендуется учесть основные параметры, включая сечение (4х16, 2х16, 4х50, 4х25, 4х35). Этот параметр считается основным, когда необходимо нарастить кабель. Провода классифицируют по техническим свойствам на следующие типы:

  1. СИП-1. Жилы покрыты полиэтиленом.
  2. СИПТ-2 и СИП-1А. В составе только изолированные нити.
  3. СИП-2. Все жилы, кроме нулевой, изолированы и соединены молекулярно.
  4. СИП-2А. Все составляющие жилы покрыты молекулярным полиэтиленом.
  5. СИП-3. Перед использованием этой марки рекомендуется проверить наличие сертификата. Чаще провод применяется в домашних условиях. Он изготовлен из 1 жилы, представленной в виде плотного алюминия с полиэтиленом.
  6. СИП-4. Отсутствует нулевая жила.
  7. СИП-5. Кабель используется на предприятиях либо для монтажа электрической сети в городах. Производство продукции очень сложное, так как предусмотрено полиэтиленовое покрытие. Каждая нить завернута в свою оболочку.

Марки СИП-4 и СИП-5 состоят из 2-х и больше нитей. В маркировку провода входит дата его изготовления, номер партии, прочие сведения от компании-производителя.

Монтажные работы

Монтаж любой системы СИП не требует большого временного ресурса. Провод легко подключается самостоятельно. Но его соединение с иными элементами электросети требует согласования с государственной службой. Перед вводом кабеля в дом пользователь обязан получить соответствующее соглашение у энергопоставщика.

Этапы монтажа кабеля:

  1. Выбор сечения. Для быта чаще применяется кабель с сечением 15 мм.
  2. Если необходимо осуществить ответвление от магистрали, применяется зажим. Он выполняет проколы на столбе. Плюс использования зажимов заключается в отсутствии необходимости в защите кабеля. Наконечники монтируют сразу.
  3. Для осуществления перехода от сети к дому, расстояние между которыми более 25 м, монтируют опору с натяжителем.
  4. Наличие крепежа.
  5. На внешней стене дома, где планируется вывод, монтируется зажим анкерного вида. Он представлен в виде арматуры с кронштейном. Обязательное условие — одинаковое количество используемых фаз и зажимов.
  6. Деревянный дом требует дополнительной изоляции провода. В остальных случаях его оставляют открытым. Если кабель введён в дом, его разветвляют внутри по комнатам. Для соединения изделия может использоваться муфта.

Для проведения электромонтажных работ специалисты советуют использовать кабель СИП. Он быстро прокладывается. При этом нет необходимости в использовании тяжелого и сложного оборудования. Для проведения работ на высоте потребуется помощь квалифицированного электромонтажника.

Самонесущий изолированный провод

СИП – вид проводов для силовых и осветительных линий электропередач. Аббревиатура расшифровывается как самонесущий изолированный провод. Эта токопроводящая продукция была разработана инженерами финских компаний для радиальная схем распределения электроэнергии от ТП 10/0,38 кВ в 60-х годах. Благодаря своим преимуществам, такие провода постепенно приходят на смену обычным неизолированным проводящим изделиям. Используются самонесущие провода как для высоковольтных, так и для низковольтных линий.

Преимущества и недостатки

Преимущества:

  • Простота монтажа. Монтировать его гораздо проще, чем обычные провода без изоляции. Они не требуют крепления на изоляторы.
  • Снижение воровства электроэнергии. Подключение к линиям с такими проводами требует определенной квалификации, выполнить его довольно сложно и доступно не каждому.
  • Отсутствие обледенения. Материал, из которого выполнена изоляция СИП, не удерживает мокрый снег и конденсат. Образование наледи на воздушных линиях очень незначительно.
  • Уменьшение риска поражения электротоком. Благодаря изоляции резко снижается вероятность поражения током при ремонте и эксплуатационном обслуживании линии. Многие работы можно выполнять под напряжением.
  • Снижение расходов на монтаж и эксплуатацию. Благодаря своей конструкции провода меньше подвержены обрывам. Содержание ЛЭП с проводами такого типа обходится значительно дешевле. Провода такого типа можно крепить на фасады домов. Это позволяет использовать меньшее число опор.
  • Низкая индуктивность. Такие линии имеют очень малое реактивное сопротивление. Потери напряжения и мощности в линиях, где используются СИП, значительно меньше. Маленькая индуктивность позволяет избежать наводок и делает возможным креплений к опорам линии низковольтных и контрольных кабелей.

Недостатки:

  • Высокая стоимость. Конечно такие изделия стоят несколько дороже неизолированных проводов, которые обычно применяют для воздушных линий.
  • Недостаток квалифицированных специалистов. Монтаж и обслуживание линий передачи электроэнергии, где используются эти кабели, имеет свои особенности. Такая токоведущая продукция появилась достаточно недавно и пока не получила широкого распространения. С этим связан недостаток специалистов, которые обладают необходимыми навыками и опытом. Кроме того, отечественные системы энергоснабжения в основном не приспособлены для массового перехода на токоведущие линии самонесущего изолированного провода.

Виды провода

По конструкции различают следующие виды кабеля СИП:

  • СИП 1. Проводниковая продукция этой марки состоит из алюминиевых фазных проводников, изолированных устойчивым к воздействию ультрафиолета полиэтиленом, и неизолированного нулевого провода. Для увеличения прочности (нулевая жила выполняет также и несущую функцию) нулевой провод этой марки имеет стальной сердечник. Если маркировка такого кабеля имеет букву А, значит нулевой проводник имеет изолированную жилу. Область применения провода этой марки – низковольтные линии напряжением до 1000 В.
  • СИП 2. Этот провод или кабель применяется в силовых и осветительных линиях до 1 кВ. Состоит этот провод из 4-х жил, сделанных из алюминия в полиэтиленовой изоляции. Нулевой проводник, выполняющий несущую функцию, усилен стальным сердечником.
  • СИП 3. Поводящие изделия этой марки состоят из одного сталеалюминиевого проводника в изоляции из полиэтилена. Эти изделия применяют для устройства высоковольтных сетей. Номинальное напряжение этих проводов – 10 кВ… 35 кВ.
  • СИП 4. Такой провод состоит из 2-х или 4-х изолированных проводников. Разница между СИП 2 и СИП 4 заключается в конструкции жил. У СИП 4 отсутствует несущая жила. Используется это провод в воздушных линиях до 1000 В силовых и осветительных электросетей.
  • СИП 5. Для ВЛ электропередачи с напряжением 10, 15, 20 кВ и 35 кВ номинальной частотой 50 Гц в атмосфере воздуха, в том числе на побережьях морей, соленых озер и т.д. Конструкция провода состоит из алюминиевых жил, отдельная несущая жила отсутствует.

Характеристики кабеля

Основными техническими характеристиками этих проводящих изделий являются:

  • Диаметр жил. Сечение по мощности указано в таблицах по выбору.
  • Количество жил. Их может быть от 1 до 4-х.
  • Вес провода сип. Эта характеристика зависит от марки провода и диаметра проводников.
  • Удельное сопротивление провода. Эта характеристика также нужна для расчетов по выбору проводящих изделий.
  • Активное и индуктивное сопротивление провода. Этот параметр необходим для расчета потерь напряжения в линии.

Приспособления для работы с проводом

Кроме стандартного набора электро монтажника для прокладки провода сип используют специальные приспособления. Основные аксессуары для кабеля это фасадные крепления, зажимы, анкерные крепежи, бугели, скрепы, раскаточные ролики и другие. Крепление провода осуществляется при помощи специальных кронштейнов. Монтируются эти кабели методом протяжки при помощи вертлюга и “монтажного чулка”. Расстояние между опорами сип 2 и других проводов этого типа определятся, исходя из допустимого натяжения.

У отечественных кабелей имеются импортные аналоги. Проводу СИП 3 соответствует кабель финского производства SAХ. Российскому кабелю аналогичен провод AMKA. Многие электрики, столкнувшиеся с выбором самонесущего провода, спрашивают “ что такое торсада”. Это французский аналог отечественного SIP 2.

Читать еще:  Инструмент для снятия и нение, выбрать

Как выбрать СИП

Как выбрать сип кабель? Выбор проводов такого типа не имеет принципиальных отличий от выбора другой проводной продукции. Он осуществляется на основании расчетов, который включает в себя проект электроснабжения. Сечение выбирают, исходя из мощности потребителей. Тип кабеля и количество жил подбирают, исходя из параметров электросети и внешних условий. Если требуется совместная прокладка с контрольными линиями, целесообразно выбрать кабель с дополнительными жилами из меди. Также при подборе этой проводящей продукции руководствуются требованиями ПУЭ и других нормативных документов. Более подробно выбор проводов и кабелей представлен в специальных типовых методиках.

Видео по монтажу и эксплуатации самонесущих проводов:

Производят провода этого типа несколько российских компаний. Среди лучших следует отметить такие производители кабеля, как ОАО “Электрокабель”, ЗАО “Москабель”, ООО “Рыбинсккабель”.

Самонесущий изолированный провод (СИП)

Описание

Сегодня широкое применение получили самонесущие изолированные провода для воздушных линий электропередачи, которые пришли на смену неизолированным проводам марок А (алюминиевые) и АС (сталеалюминиевые).

Воздушная линия электропередачи изолированая (ВЛИ) – линия, предназначенная для передачи и распределения электрической энергии потребителям по самонесущим изолированным проводам (СИП).

Самонесущий изолированный провод (СИП) — система скрученных в жгут проводов (фазные, нулевой и дополнительные), изолированных сшитым светостабилизированным полиэтиленом или аналогичной полимерной композицией, не нуждается в несущем тросе и монтируется с помощью линейной арматуры к опорам, стенам зданий и сооружений.

Магистраль – участок полнофазной ВЛИ, запитаной от трансформаторной подстанции (ТП) до наиболее удаленной конечной точки.
Ответвление от ВЛИ – участок линии электропередачи, смонтированный самонесущим изолированным проводом и присоединенный одним концом к магистрали.
Ответвление от ВЛИ ко вводу в здание (сооружение) – участок линии электропередачи, смонтированой самонесущим изолированным проводом от опоры ВЛИ к конструкции ввода на стене здания (сооружения).

Наиболее распространенные типы СИП:

  • СИП-1, СИП-1А – провода самонесущие с алюминиевыми фазными токопроводящими жилами, изолированные светостабилизированным термопластичным полиэтиленом, с нулевой несущей жилой. Несущая нулевая жила изготавливается сталеалюминиевой или из алюминиевого сплава высокой прочности. СИП изготовленный с изолированной несущей нулевой жилой маркируется буквой «А».
  • СИП-2, СИП-2А – провода самонесущие с алюминиевыми фазными токопроводящими жилами, изолированные светостабилизированным сшитым полиэтиленом, с нулевой несущей жилой. Несущая нулевая жила изготавливается сталеалюминиевой или из алюминиевого сплава высокой прочности. СИП изготовленный с изолированной несущей нулевой жилой маркируется буквой «А».
  • СИП-3 — провод самонесущий с алюминиевой токопроводящей жилой и стальным сердечником, изолированный светостабилизированным сшитым полиэтиленом (для ВЛИ 10 — 35 кВ).
  • СИП-4 – провод самонесущий с алюминиевыми токопроводящими жилами, изолированный светостабилизированным термопластичным полиэтиленом, с фазными и нулевой несущими жилами.
  • СИП-5 – провод самонесущий с алюминиевыми токопроводящими жилами, изолированный светостабилизированным сшитым полиэтиленом, с фазными и нулевой несущими жилами.
  • СИП-5нг – провод самонесущий с алюминиевыми токопроводящими жилами, изолированный светостабилизированным сшитым полиэтиленом, не распространяющим горение, с фазными и нулевой несущими жилами.

Основные преимущества СИП:

  • отпадает необходимость использования фарфоровых или стеклянных изоляторов на опорах линий и металлических траверз;
  • уменьшение ширины просеки при строительстве ВЛИ в лесных массивах;
  • отпадает необходимость ежегодного срезания веток деревьев;
  • изготавливаются СИП в виде одной скрутки нескольких жил, в результате чего можно избавиться от «паутины» проводов на улицах населенных пунктов;
  • упрощается ведение работ по подключению новых потребителей электроэнергии без отключения напряжения с помощью ответвительных зажимов;
  • в отличие от неизолированных проводов традиционных ЛЭП, провода СИП имеют значительно меньшее реактивное сопротивление, что уменьшает падение напряжения вдоль такой линии (около 0,1 Ом/км вместо 0,35 Ом/км в неизолированных проводах) на 15-20%;
  • изоляция СИП устойчива к гололедным отложениям (налипание снега, инея, льда);
  • значительно меньшая вероятность коротких замыканий;
  • в случае падения проводов повышается электробезопасность населения;
  • уменьшение габаритов относительно земли (5 м по сравнению с 6 м для неизолированных проводов), а также увеличение пролетов при проектировании новых сетей;
  • возможность увеличения пролета между опорами в труднодоступных местах (через водоемы, овраги, ущелья или другие препятствия) до 100 м;
  • уменьшение нормированных расстояний до зданий и других инженерных сооружений;
  • возможность разгрузки существующих сетей за счет многоцепных выходов с ТП 10 / 0,4 кВ;
  • возможность совместной подвески на ЛЭП с разным классом напряжения на существующих опорах телефонных линий;
  • возможность монтажа ВЛИ по фасадам домов;
  • снижение вероятности возникновения пожаров;
  • значительное снижение вероятности краж электроэнергии;
  • уменьшение сроков строительства и ремонта ВЛИ за счет простоты и высокой технологичности монтажа СИП;
  • безопасное выполнение работ вблизи ВЛИ;
  • возможность временной эксплуатации ВЛИ с поврежденными опорами;
  • повышение надежности и уменьшение эксплуатационных расходов (в 3-4 раза) за счет сокращения объемов и времени аварийно-восстановительных работ.

Обобщая опыт эксплуатации самонесущих изолированных проводов и требований проектных организаций, наиболее оптимальными для ВЛИ являются СИП с четырьмя несущими жилами СИП-5 и СИП-5нг.

Токопроводящие жилы изготавливаются из алюминия секторными, многопроволочными, уплотненными. Допускается изготовление жил сечением 10 и 16 мм2 однопроволочными (монолитными).

Изоляция на провода наносится методом экструзии. Она плотно прилегает к жилам, но не сварена с ними, поэтому ее можно легко снимать при монтаже. Фазировка жил провода выполняется цветными продольными линиями или выпуклыми полосами, нанесенными методом тиснения, идентифицируемых прикосновением. На одной из жил СИП наносится маркировка тиснением или печатным способом. Маркировка содержит информацию о марке СИП, завод изготовитель и год выпуска и наносится вдоль провода с интервалом не более 1000 мм.

Допустимые токи короткого замыкания (к.з.) для различных сечений проводов марки СИП-5 рассчитаны при температуре окружающей среды 25С, скорости ветра 0,6 м/с и интенсивности солнечного излучения 1120 Вт/м2.

Провода СИП-5 и СИП-5нг испытываются переменным напряжением 6 кВ частотой 50 Гц на пропускную способность. Также провод испытывается переменным напряжением 2,5 кВ частотой 50 Гц в течение 15 мин. с погружением в воду без предварительной выдержки в ней.

Свойства изоляции из сшитого полиэтилена

Допустимая рабочая температураС90
Допустимая температура в режиме перегрузки в течение 8ч., не болееС130
Допустимая температура при продолжительности к.з. в течение 5сС250
Прочность на растяжениеМПамин. 12,5
Относительное удлинение при разрыве%мин. 200
Максимальное значение прочности и относительного удлинения после длительной эксплуатации%±25
Сопротивление изоляции при температуре 20СОм·м10х13
Сопротивление изоляции при температуре 90СОм·м10х12
Испытательное напряжение на пробой во время 15-ти минутного погружения провода в водукВ2,5
Минимально допустимая температура, при которой можно проводить монтаж проводовС-20

Число и сечение жил проводов, шт. x мм2
Диаметр жилы в скрутке провода, мм
Максимальный внешний диаметр скрутки провода, мм
Разрывная прочность провода, кН, не меньше
Расчетная масса 1 км провода, кг

Технические характеристики СИП

2 x 165,7514,65,0134
2 x 257,6017,27,8194
4 x 165,7517,69,8269
4 x 257,6020,715,4387
4 x 358,6023,121,5505
4 x 5010,1027,230,7685
4 x 7011,7030,943,0925
4 x 9513,4035,758,41269
4 x 12015,5039,573,71566
4×35 + 1×2525,921,5602
4×50 + 1×2530,530,7782
4×70 + 1×2534,643,01022
4×95 + 1×2541,658,41365

Сечение токопроводящей жилы, мм2 Допустимый ток нагрузки, А Допустимый ток для продолжительности к.з. 1 с, кА Омическое сопротивление 1 км жилы при температуре 20С, Ом, не более Допустимая нагрузка фазы для cosPhi=0,98, кВт Допустимая нагрузка трех фаз для cosPhi=0,98, кВт

Самонесущие изолированные провода (СИП)

Найдено в категориях:

С этим покупают Посмотреть

Провод СИП-4 4х25-0,6/1

  • Код товара 9875906
  • Артикул —
  • Производитель Угличкабель (NEXANS)/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 4х16-0,6/1

  • Код товара 9868263
  • Артикул —
  • Производитель Угличкабель (NEXANS)/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 4х16 0.6/1

  • Код товара 9778378
  • Артикул —
  • Производитель Камкабель/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 4х35 0.6/1

  • Код товара 4216738
  • Артикул —
  • Производитель Камкабель/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 4х35

  • Код товара 9771155
  • Артикул —
  • Производитель Людиновокабель/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 4х35

  • Код товара 9767615
  • Артикул —
  • Производитель Цветлит/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 4х50

  • Код товара 9787964
  • Артикул —
  • Производитель Людиновокабель/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 4х50

  • Код товара 6374070
  • Артикул —
  • Производитель Партнер Электро НН/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 2х25

  • Код товара 134592
  • Артикул —
  • Производитель Партнер Электро НН/СИП-4

Сделано
в России

С этим покупают Посмотреть

Провод СИП-4 4х16 0.6/1 ГОСТ

  • Код товара 9761668
  • Артикул —
  • Производитель Людиновокабель/СИП-4

Сделано
в России

Новые компоненты медной подсистемы СКС компании ДКС

Среди новинок – розеточные модули типа keystone в экранированном и неэкранированном исполнениях, модульные коммутационные панели, новые медные кабели типа «витая пара».

Бухты кабеля производства АО Завод Энергокабель теперь в фирменной упаковке

Каждая кабельная бухта производства АО «Завод «Энергокабель» упаковывается в пленку с фирменным логотипом и знаком «Поставщик атомной отрасли».

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
