Как подключить проводку к счетчику

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

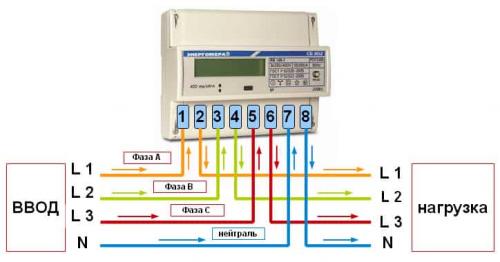

Схема подключения трехфазного счетчика

Схема подключения однофазного счетчика

Схема подключения электрического счетчика

Электросчётчики должны устанавливаться в соответствии с техническими условиями (ТУ), выданными Вашей энергоснабжающей организацией. Для квартир в Самаре это, как правило ЗАО «Самарагорэнергосбыт». (Основные правила от Самарагорэнергосбыт)
Во время допуска прибора учёта к работе (опломбировка), контролёр проверяет выполнение техусловий, а так же правильность подключения электросчётчика.

Ниже приведёны различные схемы подключения электрических счётчиков :

Схема подключения однофазного электросчётчика принципиальная, этажный электрощит.

Подключение однофазного электросчётчика в этажном электрощите

Примечание:

Вместо пакетного выключателя в этажном электрощите может быть установлен двухполюсный автомат или выключатель нагрузки.

Схемы подключения индукционного и электронного счетчиков не отличаются..

Подключение однофазного электросчётчика в квартирном электрощите.

Схема подключения однофазного электросчётчика монтажная, квартирный электрощит

Примечание:
В современных квартирах всё чаще используются УЗО, но его может и не быть. (УЗО — устройство защитного отключения, применяется для защиты людей от поражения током, а так же предотвращения пожаров из за утечек токов в электропроводке и электропотребителей.)
На схеме подключен однофазный однотарифный счетчик Меркурий 201

Как устроен электрощит этажный, обучающее видео

Схема Подключения Счетчика В Частном Доме

В ней не сложно разобраться.

Узнать схему подключения того или иного электросчетчика достаточно просто.

Как правило, она находится в проводе с желто-зелёной оболочкой. Кроме того, доступ к щитку будут иметь не только хозяева и проверяющие, но и посторонние лица.
Штырь заземления

То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров.

Металлический или пластиковый бокс защищает размещенные в нем приборы от физического воздействия, попадания влаги и пыли. Все, что продают работники энергосетей, стоит почти вдвое дороже, имеет случаи ремонта и, по отзывам владельцев частных домов, обладает огромной погрешностью измерения.

Он не заходит в счетчик, как и в автоматы и УЗО.

Отсутствие индивидуального вводного автомата перед счетчиком.

Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Об этом речь пойдёт ниже.

Подключения электросчетчика Меркурий 201.5.Схема подключения.

Устройство и принцип действия электросчетчика

Во время подключения линия обесточивается заранее это делается через поставляющую электричество организацию. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. Лучше всего для частного дома подойдет электросчетчик с обычной механической индикацией.

При двухцветных — красно-белый — фаза, а сине-белый — ноль.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Она более надёжная.

Вообще, подключение электросчетчика, схема которого известна, особого труда не составит. Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты.

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

В этом случае, нарушается ещё одно правило из ПУЭ. Основное требование — размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой.
Как установить счетчик в частном доме

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.

Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты.
Подключение дома к электросети — Щитки и провода — Все по уму

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Левый свет, как сделать. Как сделать левую розетку в частном доме. Как сделать левую розетку в частном доме самому.

Популярные материалы

Today’s:

• Какие бывают инструменты для ремонта названия. Названия строительных инструментов + Фото.
• Чем можно кормить синичек. Чем кормить синичек — питание синиц
• Что такое семядоля у растений. Значение слова &laquoсемядоля»
• У фикуса опали все листья можно ли его спасти?. Почему фикусы сбрасывают листья
• Зарисуйте побег сосны. Лабораторная работа . Знакомство с внешним строением растения
• Рейтинг наклонных вытяжек для кухни 2019. Рейтинг наклонных вытяжек
• Как клеить потолочный плинтус из пенопласта на обои и натяжной потолок. Технология работы

1. Левый свет, как сделать. Как сделать левую розетку в частном доме. Как сделать левую розетку в частном доме самому.
   • О способах создания
2. Как подключить электричество минуя счетчик. Подключаем трехфазный электросчетчик
   • Рассмотрим прямое подключение счетчика
   • Косвенное подключение счетчика через трансформаторы тока
3. Как воровать электричество через заземление. Как воровать электроэнергию в квартире
4. Фаза мимо счетчика. Подключение мимо электросчетчика

Левый свет, как сделать. Как сделать левую розетку в частном доме. Как сделать левую розетку в частном доме самому.

Сегодня каждый человек задумывается над тем, как сэкономить на потреблении электричества. Неужели придется отказываться от благ цивилизации? Наш ответ – нет. Получить электричество можно совершенно бесплатно, но для этого придется схитрить. Распространенный способ экономичного использования света – подключение к счетчику «обходными» путями. Как сделать левую розетку в частном доме, установить ее правильно и безопасно для жизни, читайте дальше.

О способах создания

На самом деле известно лишь об одном способе, как сделать левую розетку в частном доме: присоедините дополнительный кабель к вводному проводу непосредственно перед его подключением к электросчетчику. Таким образом, левый отвод кабеля должен подключаться до счетчика. Других вариантов создания альтернативной и бесплатной линии энергопотребления не существует.

Другой вопрос заключается в том, каким методом и в каком месте подключать дополнительный кабель. Это каждый хозяин дома должен решить самостоятельно, относительно индивидуального расположения объектов электротока. Левый кабель может располагаться в двух места – снаружи дома или внутри.

При этом выбор места должен быть безопасным, скрытым от посторонних глаз, поскольку левая розетка является незаконной. Если ее обнаружат контролеры, то это чревато довольно солидным штрафом!

Особенности подключения розетки

Начнем со способа подключения альтернативного кабеля снаружи дома. Для начала следует определить место, где будет находиться левая розетка. Чтобы точно это установить, нужно исследовать путь, по которому проводка тянется к электросчетчику. В частный дом электричество проводится по кабелю с ответвлениями, закрепленному на столбах. Исходя из этого понятно, что провод идет двумя способами: по воздуху или под землей. Первый вариант применяется в силу своей простоты и доступности по стоимости монтажа. Ко второму варианту прибегают люди, которые следят за ландшафтом своего участка и не хотят портить внешний вид бетонными столбами. Однако в последнем случае провести альтернативный кабель на частный участок в будущем будет сложно.

Создание линии по воздуху

При прокладывании электропередачи по воздуху используются алюминиевые неизолированные провода с сердечником из стали. Непосредственно к частному дому ответвления основной линии делаются из таких же проводов либо же из провода с заизолированной жилой. Если имеем первый вариант – неизолированную проводку, то это крупное везение. Перед нами практически готовая неучтенная розетка. Чтобы довести дело до конца, следует накинуть обычный провод на входящий кабель. Это позволяет обойти счетчик и получить дополнительную розетку с бесплатным электричеством.

Кстати, такой махинацией пользуются, когда подключают в сети сварочный аппарат. Заметить такую конструкцию очень сложно, поэтому она считается самой надежной и безопасной. Однако стоит понимать, что линия проводов не должна просматриваться с улицы. Когда ответвление проводов к дому видно по всей длине, о секретности не стоит говорить. Также, если дом стоит близко к дороге, то есть вероятность, что кто-то может заметить данную незаконную конструкцию. Повезло тем, чей дом расположен в глубине двора – маленький обзор скроет розетку.

Как подключить электричество минуя счетчик. Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

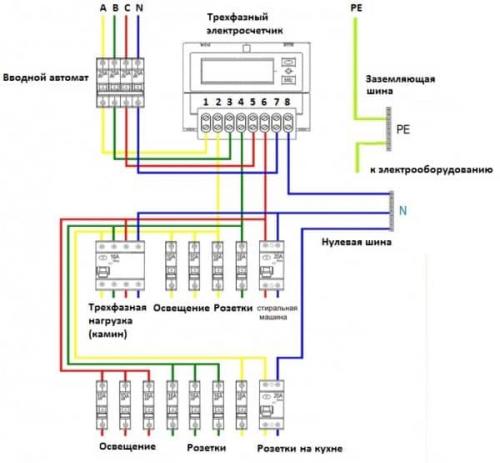

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

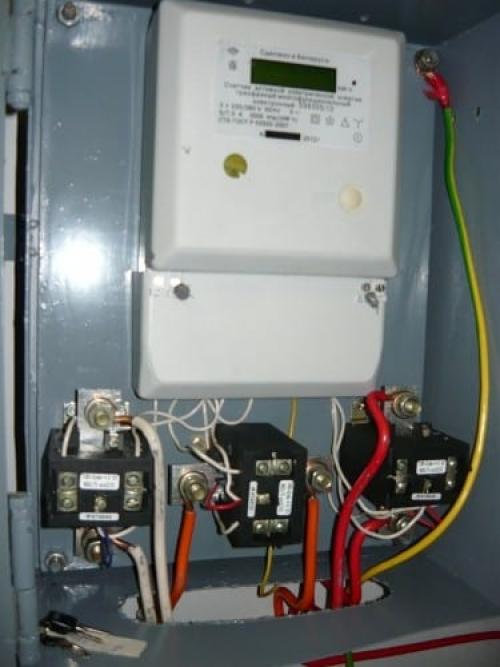

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Как воровать электричество через заземление. Как воровать электроэнергию в квартире

В России, достаточно распространено незаконное подключение к электросети, посредством которого, производится воровство электроэнергии. Электричество воруют в частном и многоквартирном доме. Существует несколько способов, как украсть электричество из сети.

• Переделать счетчик;
• Повлиять на работу счетчика.

При определенных умениях и знаниях устройства и эксплуатации счетчиков, можно переделать их таким образом, что они начнут подсчитывать электроэнергию, на 30 – 50% меньше. Для этого, данные устройства, оснащаются дополнительными элементами.

Например, если счетчик электронный, в его схему, впаивают дополнительные транзисторы и электронные устройства, при помощи которых осуществляется дистанционное управление счетчиком.

Если устройство механическое, то в данном случае, изменяют работу его механических частей. Например, уменьшают количество зубьев на шестеренке.

Обратите внимание! За незаконное подключение к электросети, вы несете ответственность. Если электрики обнаруживают незаконное подключение к электрической сети, то на потребителя налагается огромный штраф.

Повлиять на работу счетчика можно несколькими способами. Но в большинстве случаев, понадобится доступ к электрическим элементам устройства. В старых моделях, можно было изменить полярность подключения, за счет чего, счетчик начинал крутиться в обратную сторону.

Для обхода счетчика, некоторые умельцы, укоротят фазный вход и выход счетчика перемычкой. Таким образом, фаза идет в обход счетного механизма устройства.

Старые модели устройств, останавливались механически, при помощи различных проволок или пластин.

Повлиять на работу счетчика, можно при помощи мощного магнита. Но стоит отметить, что современные модели, оснащаются дополнительной защитой.

Фаза мимо счетчика. Подключение мимо электросчетчика

Повлиять на работу счетчика можно несколькими способами. Но в большинстве случаев, понадобится доступ к электрическим элементам устройства. В старых моделях, можно было изменить полярность подключения, за счет чего, счетчик начинал крутиться в обратную сторону.
Для обхода счетчика, некоторые умельцы, укоротят фазный вход и выход счетчика перемычкой. Таким образом, фаза идет в обход счетного механизма устройства. Старые модели устройств, останавливались механически, при помощи различных проволок или пластин.

Повлиять на работу счетчика, можно при помощи мощного магнита. Но стоит отметить, что современные модели, оснащаются дополнительной защитой. Воровство электроэнергии в частном доме Воровством электричества, занимаются не только жители многоквартирных домов, энергию воруют и обладатели частных домов.

Далее, необходимо обратиться в энергосбыт. Данная компания обязана направить для осуществления проверки сотрудника. После приезда сотрудника компании, выполняются следующие действия. При свидетелях, фотографируется доказательство правового нарушения и со свидетелей, обязательно собираются подписи.

И составляется соответствующий акт. После этого, идет обращение в суд и прокуратуру. Обратите внимание! Образец акта, вы сможете найти на многочисленный интернет сайтах. Если нарушение выявлено, и доказано, что соседи украли электроэнергию, то согласно кодексу, их ждет ответственность.

Для физических лиц размер штрафа составляет до четырех тысяч рублей, для должностного лица, размер штрафа достигает восьми тысяч. Юридическое лицо, облагается штрафом в размере до 80 тысяч рублей. Если суммарно кража превышает 250 тысяч, то в данном случае, вору грозит уголовная статья.

Но все тайное- рано или поздно становится явным. А это грозит конфликтом с соседями. Поэтому довольно часто специалисты подключаются незаметно к освещению общих мест пользования в многоквартирных домах, а именно к освещению подвала или подъезда. Но тут необходимо знать следующее, что если таких умных будет много или будут подключены Вами мощные электро потребители, то будет выбивать автомат или перегорать предохранитель— и Вы и Ваши соседи надолго останетесь без света в общих коридорах или подвале. Придет электрик начнет разбираться и скорее всего обнаружит вашу самоделку. И будьте уверены, что у Вас появятся большие проблемы. 3.) Для новых электронных счетчиков 100 % работает способ, при котором фаза и ноль берутся отдельно перед прибором учета (картинка справа), но в большинстве случаев достаточно взять в обход только одну фазу (рисунок снизу).

ПУЭ 7. Правила устройства электроустановок. Издание 7

Раздел 1. Общие правила

Глава 1.5. Учет электроэнергии

Установка счетчиков и электропроводка к ним

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С. ¶

Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами. ¶

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С. ¶

1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15-+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года. ¶

1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. ¶

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. ¶

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м. ¶

1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей). ¶

1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны. ¶

1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4. ¶

1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается. ¶

1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19). ¶

1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску. ¶

1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику. ¶

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности. ¶

1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными. ¶

1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.¶

Как подключить электросчетчик к однофазной или трехфазной электрической цепи?

Каждый дом, квартира или предприятие не обходятся без электрической энергии, использование которой подразумевает обязательный расчет по факту потребления. Своевременный контроль за израсходованными ресурсами производится в соответствии с показаниями приборов учета. Поэтому так важно обеспечить правильное подключение электросчетчика в соответствии с предъявляемыми нормами и требованиями.

Правила и основные требования

В случае замены старого электросчетчика или установке нового на вновь возводимом объекте важно выполнять подключение в соответствии с основными требованиями нормативных документов. Поэтому на этапе планирования и проведения монтажных работ придерживайтесь следующих правил:

• Способ крепления электросчетчика должен обеспечивать его надежную фиксацию в вертикальной плоскости.
• В зависимости от способа установки и предполагаемых температурных режимов подбирается соответствующий тип электросчетчика согласно п.6.1 ГОСТ 31818.11-2012.
• Конструкция узла подключения электросчетчика должна предусматривать возможность ее опломбировки согласно п.5.2.1.2 ГОСТ 31818.11-2012.

Рис. 1. Опломбировка электросчетчика электроснабжающей организацией

• Для обеспечения длительной бесперебойной эксплуатации электросчетчик должен располагаться в отапливаемых помещениях с температурой не менее 0ºС, легко доступных местах для проверки показаний в соответствии с п.1.5.27 ПУЭ.
• Расположение электросчетчика должно осуществляться на высоте от уровня пола до зажимов в пределах от 0,8 до 1,7м. по п. 1.5.29 ПУЭ. В некоторых случая разрешается сделать подключение ниже 0,8м, но не менее 0,4м.
• При расположении электросчетчика в местах прохода, частого передвижения людей, возможных интенсивных загрязнений необходимо предусмотреть запирающийся шкаф или щит согласно п.1.5.30 ПУЭ.

Рис. 2. Запирающийся щит для установки электросчетчика

• В защитных кожухах и шкафах из непрозрачных материалов обязательно устанавливается прозрачное окно или несколько окон, обеспечивающих беспрепятственный контроль показаний в соответствии с п.5.3 ГОСТ 31818.11-2012.
• При установке зажимов величина оголенного участка провода должна рассчитываться таким образом, чтобы предотвратить несанкционированное подключение к цепям учета. Внутри клеммного ряда оголенные проводники располагаются таким образом, чтобы не соприкосновения линий разных потенциалов, контакта токоведущих элементов с конструктивными деталями, крышкой и корпусом в соответствии с п. 5.4 ГОСТ 31818.11-2012.
• Конструкция шкафа, его габариты и способ установки электросчетчика должны обеспечивать возможность беспрепятственной замены прибора учета при необходимости.
• Для предотвращения безучетного потребления согласно п.1.5.33 ПУЭ запрещено обустраивать пайку проводов до электросчетчика.
• Степень защиты электросчетчика должна выбираться в соответствии с п.5.9 ГОСТ 31818.11-2012. Рекомендуется при установке прибора учета внутри помещения выбирать модели не ниже IP51 и электросчетчики не менее IP54 для наружной установки.
• Токопроводящий кожух, корпус и металлическая крепежная арматура должны заземляться для предотвращения поражения электрическим током в ходе эксплуатации и обслуживания.

Пропускная способность электросчетчика обязательно подбирается в соответствии с планируемой нагрузкой. Расходуемая потребителем мощность не должна превышать номинал прибора учета.

Подготовительные работы

Перед началом подключения обязательно подготовьте место установки, все необходимые инструменты и материалы. Так как от этого напрямую зависит удобство проведения работ, надежность крепления и конечный результат. Из инструментов и материалов вам могут пригодиться:

• Мультиметр или индикаторная отвертка;
• Перфоратор, набор дюбелей;
• Кусачки, плоскогубцы, набор отверток;
• Клещи для удаления изоляции или канцелярский нож;
• Линейка, рулетка, строительный уровень;
• Соединительные провода подходящего сечения и длины;
• Паяльник, гильзы или самозатяжные клеммы, термоусадочные трубки;
• Модульное защитное оборудование (автоматические выключатели, УДТ, УЗИП, реле контроля напряжения и прочие);
• Электрический щит или кожух для прибора учета.

Если установка и подключение электросчетчика производится в старый щит, обязательно проверьте соответствие старого крепления новому прибору учета. Если выяснится, что способ монтажа не подходит, подготовьте новую DIN рейку или дюбеля. В случае ввода в работу нового объекта с установкой щита или кожуха, их необходимо смонтировать на этапе подготовки. Для этого:

• Снимите верхнюю крышку, как правило, для этого достаточно открутить винты;
• Установите кожух на стену или в другое место, предусмотренное проектом;
• Для монтажа кожуха можно использовать дюбель или другой элемент, в зависимости от материала монтажной поверхности.

Следует отметить, что в проектной документации место установки может определяться как внутри помещения, так и снаружи – на фасаде здания или на отдельно установленной опоре. Для каждого из вариантов производится свой перечень подготовительных работ.

Установка электросчетчика внутри помещения.

Перед подключением прибора учета обязательно осуществляется ввод питающего кабеля в помещение, освобождается пространство. Место установки выбирается таким образом, чтобы доступ к электросчетчику не загромождали стены, элементы интерьера, мебель и т.д. Не стоит монтировать за дверью, непосредственно в проходе или местах постоянного перемещения людей, избегайте углов и поверхностей, которые подвергаются воздействию сырости.

Установка электросчетчика на фасаде здания.

Питающий кабель подводится к электросчетчику сплошным спуском через штыревые изоляторы. При подключении на фасаде здания, желательно избегать мест интенсивного воздействия солнечных лучей, атмосферных осадков и т.д. В случае если стена имеет мягкую отделку, для прибора учета сооружается специальный каркас. Ввод линии внутрь помещения выполняется у потолка, чтобы снизить вероятность поражения электротоком при повреждении изоляции.

Установка электросчетчика на отдельной опоре.

Если счетчик электрической энергии подключен на отдельно стоящей опоре вы существенно снижаете риск возгорания здания в аварийной ситуации. Однако этот способ подвергает электросчетчик опасности разрушения вандалами, поэтому его желательно размещать на высоте порядка 3м. В связи с чем на этапе подготовки куда выгоднее собрать щит еще до его установки на опору. Монтаж будет производиться с помощью хомутов, а не дюбелей, поэтому предварительно на опоре устанавливается жесткое основание.

Рис. 3. Крепление электросчетчика к опоре хомутами

Схемы подключения

Конструктивно прибор учета электрической энергии состоит из цепи тока и цепи напряжения, суммарные показания которых обеспечивают вычисление мощности. В зависимости от способа подключения этих цепей к питающей линии все электросчетчики подразделяются на три основные категории:

• Прямого включения – цепь тока и напряжения включаются в линию напрямую.
• Косвенного включения – зажимы тока и напряжения подключаются к линии через трансформаторы тока и напряжения соответственно. Актуально для высоковольтных потребителей с большой мощностью.
• Полукосвеного включения – когда токовая цепь имеет трансформаторное подключение, а цепь напряжения прямое. Используется для учета электроэнергии потребителей с большой нагрузкой.

Помимо этого, в зависимости от количества фаз схема подключения электросчетчика может быть однофазной или трехфазной. Теперь рассмотрим эти принципы подключения более детально.

Однофазного электросчетчика

Однофазный электросчетчик, как правило, имеет прямое включение в цепь. Поэтому схема подключения будет выглядеть следующим образом:

Рис. 4. Схема подключения однофазного электросчетчика

Для подключения вам понадобится подключить фазный L и нейтральный N проводник к вводному автоматическому выключателю. Затем производится подключение фазного проводника к зажиму 1, с зажима 3, но подключается на защитную аппаратуру нагрузки. Подключение нейтрального проводника осуществляется к зажиму 4, а с 6 он подводится к УДТ нагрузки.

Трехфазного электросчетчика

Подключение трехфазного электросчетчика может иметь несколько вариантов, в зависимости от способа: прямого, косвенного и полукосвенного. Разберем каждый способ подключение на примере конкретной схемы.

Рис. 5. Схема прямого подключения трехфазного электросчетчика

Как видите на рисунке выше, схема прямого подключения трехфазного электросчетчика аналогична однофазному. Каждый фазный проводник (L1, L2, L3) также подключается в разрыв соответствующей пары зажимов прибора учета электроэнергии. Также поступают с нейтральным проводником N, подключение защитного проводника PE производится на отдельный клеммный ряд.

Рис. 6. Схема полукосвенного подключения трехфазного электросчетчика

Для полукосвенного подключения можно использовать 8-ми проводную схему, где цепь тока электросчетчика подсоединяется через измерительные трансформаторы тока ТТ1, ТТ2, ТТ3 и испытательную коробку. В данном случае трансформаторы тока одним выводом подключаются к фазному проводнику, а вторым к защитному PE.

Испытательная коробка необходима для проведения технических испытаний в процессе эксплуатации электрооборудования. Также на схеме приведен пример подключения систем электронного учета через зажимы 17 – 26. В случае подключения электросчетчика в системе с совмещенным PEN проводником применяется 10-ти проводная схема подключения, которая выглядит следующим образом:

Рис. 7. Схема полукосвенного включения электросчетчика в цепи с совмещенным PEN проводником

В этом случае каждый трансформатор тока имеет два вывода, подключаемых отдельно к соответствующим зажимам электросчетчика.

Рис. 8. Схема косвенного подключения трехфазного электросчетчика

При косвенном подключении цепь тока подсоединяется через трансформаторы тока ТТ1, ТТ2, ТТ3. А цепь напряжения электросчетчика через трансформаторы напряжения TN1, TN2, TN3. В остальном принцип подключения аналогичен предыдущим схемам.

Часто задаваемые вопросы читателей

Почему после отключения автоматических выключателей, которые установлены вместе со электросчётчиком на фасаде дома бьёт током?

Любой электрический счетчик должен подключаться в соответствии с проектом или схемой подключения, указанной в технических условиях (ТУ). Чтобы понять причину происходящего, нужно увидеть, хотя бы эту схему с вашими пояснениями, какой автоматический выключатель отключен и где вас бьет электрическим током. К примеру, если у вас электросчетчик с автоматическими выключателями имеет такой способ подключения:

никоим образом не влияет на наличие или отсутствие напряжения на фасаде здания. Для такой схемы подключения вводной автоматический выключатель установлен в распределительном щитке (РЩ) непосредственно возле прибора учета электроэнергии. Его назначение – разрыв электрической цепи в случае короткого замыкания на участке линии от столба до электросчетчика. Остальные автоматические выключатели и АВДТ (автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока) предназначены для отключения нагрузки, подключенной к ним. Эта защитная аппаратура также никоим образом не отключает напряжение питания на фасаде здания.

Поэтому в данном примере коммутация автоматических выключателей на электросчетчике и не должна приводить к отключению напряжения на питающем кабеле. Это правильный вариант подключения, но в вашем случае все может быть иначе. Опять же, необходимо видеть схему подключения.

Схема подключения счетчика электроэнергии

При самостоятельном подключение счетчика необходимо иметь определенные знания. Должна иметься точная схема подключения счетчика электроэнергии, инструкция по эксплуатации и данные технического паспорта устройства. И можно смело приступать к установке электросчетчика в квартире, а затем пригласить представителей поставщика электроэнергии для его проверки, опломбирования и ввода в эксплуатацию.

1. Классификация приборов учета электроэнергии
2. Требования к подключению электросчетчиков
3. Подключение однофазного счетчика
4. Прямое подключение трехфазного прибора учета
5. Схемы полукосвенного и косвенного подключения

Классификация приборов учета электроэнергии

Современные электросчетчики относятся к категории многофункциональных устройств, с помощью которых ведется полный учет всех действий, связанных с потреблением электроэнергии. До недавнего времени это были простые по конструкции приборы, работающие на основе магнитной индукции, осуществляющие учет по единому тарифу. С развитием электроники и появлением различных микросхем, электросчетчики кардинально изменились, разделившись на виды и типы в соответствии со своими параметрами и техническими характеристиками.

Все приборы учета классифицируются как индукционные и электронные. В первом случае используется магнитная индукция, заставляющая двигаться магнитопровод под воздействием тока, протекающего внутри устройства. Через механические связи полученные данные поступают на механическое табло, состоящее из отдельных колесиков с цифрами. Эти устройства до сих пор используются в устаревших домах, но в связи с низким классом точности постепенно происходит замена каждого старого счетчика аппаратурой нового типа.

Современные приборы учета являются электрическими устройствами, в которых датчиком тока служит специальный шунт. Учет и анализ показаний осуществляется с помощью микросхемы, через которую все данные выводятся на дисплей. Такие счетчики обеспечивают высокую точность показаний, могут вести учет по нескольким тарифам и хранить в памяти полученную информацию.

Для однофазных двухпроводных сетей предусмотрено использование соответствующего однофазного электросчетчика, устанавливаемого в большинстве жилых объектов. В промышленности и частном секторе применяются трехфазные счетчики трех- или четырехпроводного подсоединения. Способы подключения тоже могут быть разными. В квартирах чаще всего используется прямое подключение, когда электросчетчик соединяется напрямую с измеряемой сетью.

При наличии слишком высокого напряжения используется вариант трансформаторного подключения. В этом случае электросчетчик работает совместно с измерительным трансформатором.

В настоящее время все более популярной становится многотарифный учет потребленной электроэнергии. В этом случае подсчет ведется раздельно по дням недели и времени суток, поскольку цена за электричество установлена своя для всех промежутков времени. В основном расчет для двухтарифного счетчика осуществляется по схеме «день-ночь», наиболее удобной для потребителей.

Требования к подключению электросчетчиков

Существуют общие требования к установке и подключению к электроснабжению приборов учета, определяемые Правилами устройства электроустановок и нормативными документами организаций – поставщиков электроэнергии. Это особенно актуально при выполнении задачи, как подключить однофазный счетчик.

Все электросчетчики устанавливаются в щитки, панели вводно-распределительных устройств, и другие конструкции с жесткой основой, не подверженной вибрациям и другим механическим воздействиям. Таким образом, обеспечивается безопасная и удобная установка, обслуживание и замена приборов. Проводка легко подключается как на входе, так и на выходе при наличии свободного доступа к клеммам.

Как правило для приборов учета предусмотрены индивидуальные места установки в виде отдельных отсеков, дверцы которых запираются на замок. В дверцах должно быть специальное окошко, через которое просматривается табло с показаниями. Если в цепи используются трансформаторы тока, то лучше всего их монтировать поверх счетчиков. Между этими устройствами устанавливается специальная перегородка, выполняющая функцию изоляции.

Высота от пола до коробки с клеммами составляет в среднем от 0,7 до 1,0 м. Запрещается установка электросчётчика в местах с температурой, превышающей плюс 45 градусов. При наличии определенных технических характеристик, счетчики могут быть установлены в неотапливаемых помещениях или снаружи в специальных шкафах. Возле каждого прибора помещается надпись с информацией о типе подключения – прямом, полукосвенном и т.д.

Для трехфазных счетчиков в частных домах, квартирах и других подобных объектах используется прямая схема подключения счетчика. Такие же устройства, соединяемые с общедомовой нагрузкой, могут использоваться только вместе с трансформаторами тока.

Перед счетчиками, включенными напрямую в сеть, устанавливается защитный автомат не далее 10 метров длины проводки. С его помощью отключается напряжение при перегрузках, обеспечивается безопасность при выполнении электромонтажных работ. Другой автомат устанавливается за счетчиком на расстоянии до 3 метров, считая по длине провода. Он необходим в том случае, когда линии, отходящие от прибора учета не оборудованы собственной защитной аппаратурой.

Выбор схемы подключения двухтарифного и другого счетчика осуществляется в соответствии с его максимально допустимой способностью выдерживать перегрузки. В этом случае большое значение имеют сечения кабелей и проводов, подбираемых по специальным таблицах. Максимальный размер сечения жил ограничивается конструкцией и размерами клемм, установленных на счетчике. Если для подключения к клеммам используются многопроволочные проводники, их концы следует обязательно подвергнуть лужению. Каждый провод должен иметь запас примерно 12-14 см.

Подключение однофазного счетчика

Перед подключением счетчика своими руками нужно подготовить место для его установки. Поэтому в наиболее удобном месте, поблизости от ввода силового кабеля устанавливается щиток или специальный бокс под размещение однофазного прибора учета и защитных автоматических выключателей. Такие шкафы могут быть изготовлены из металла или из пластика. Они устанавливаются от пола на высоте от 0,8 до 1,7 м., обеспечивая электробезопасность, делая удобным обслуживание и снятие показаний.

Современные шкафы заранее оборудуются DIN-рейками. Здесь же имеются шины под заземление и зануление, существенно облегчающие монтажные работы. Сюда выполняется установка и вводного автомата, мощность которого выше, чем у защитных устройств, отключающих отдельные линии в квартире. Таким образом, вначале устанавливаются все приборы и оборудование, подключаются все виды нагрузок, и только потом в электрическую цепь подается напряжение. После этого получается рабочая схема подключения однофазного счетчика.
