Подключение однофазного генератора к трехфазной сети дома

Подключение однофазного двигателя к бытовой трехфазной сети

В процессе проживания в частном или загородном доме владелец в определенный момент принимает решение об установке запасного источника питания. Чаще всего в роли него выступает генератор. Хотя приобретение этого устройства является довольно сложным делом, этим не оканчиваются трудности, с которыми сталкивается собственник частного домовладения. Не менее простой задачей для него становится подключение генератора к дому.

Возможно, большинство посчитает, что здесь не должно возникнуть особых проблем: ведь для этого достаточно завести генератор, подключить его к дому и после чего можно не знать забот. Следует отметить, что процесс подключения генераторов дома является достаточно сложным мероприятием, во время проведения которого довольно легко совершить серьезные ошибки, которые могут впоследствии привести к большим неприятностям. Причем поломка генератора является самой малой из них.

В этой статье мы уделим внимание особенностям подключения однофазного генератора к дому, где проложена электропроводка, предназначенная для трехфазной сети. Пусть это и кажется удивительным, однако даже и у опытных электриков часто возникают трудности, когда им приходится решать подобную задачу. Причем они сами себе создают проблемы, которые вообще можно было решить избежать на начальном этапе.

Принцип работы однофазного двигателя

Основу устройства классического однофазного двигателя образуют две обмотки, которые находятся под прямым углом относительно друг друга. У каждой из них имеется свое предназначение, что подразумевается их названием:

  • главная;
  • вспомогательная.

Эти обмотки могут включать в себя несколько секций, что определяется числом полюсов.

Решив использовать для подключения к дому асинхронный однофазный двигатель, следует изначально помнить о том, что он имеет определенные ограничения. Возможности статора заложены его конструкцией, которая и определяет, для решения каких задач он может использоваться. Речь идет о том, что при создании каждого электродвигателя заранее учитываются, какая из задач будет для него самой значимой: обеспечение максимального КПД, вращающего момента, рабочего цикла и пр.

Подобные асинхронные двигатели создают в процессе эксплуатации более высокий уровень шума, нежели двухфазные аналоги, что связано с наличием у них пульсирующего поля. У двигателя же с двумя фазами этот недостаток проявляется в меньшей степени, поскольку они оснащены пусковым конденсатором. Именно последнее устройство и создает условия для плавной работы электродвигателя.

Асинхронные однофазные двигатели требуют учета определенных правил их эксплуатации, чем они выделяются на фоне трехфазных аналогов. Недопустимым считается включение однофазных двигателей в режиме «холостого хода». Работа при малых нагрузках приводит к сильному их нагреву. Оптимально, когда такой двигатель работает при нагрузке, которая составляет более 25% от полной.

Правильный подход к решению проблемы

Максимально упростить для себя задачу по подключению генератора к дому можно следующим путем: для этого достаточно еще во время возведения загородного или частного дома и выполнения электромонтажных работ выделить определенную группу наиболее ответственных потребителей, которые будут обеспечены резервным электроснабжением. Чаще всего это группа используется для подачи электричества на:

  • освещение;
  • отопительное оборудование;
  • определенные розетки;
  • охранно-пожарную сигнализацию.

Этот вариант является привлекательным потому, что для решения проблемы можно использовать двигатель довольно небольшой мощности.

Но, к сожалению, так поступают лишь единицы среди владельцев загородных и частных домов. Чаще всего распространены ситуации, когда проблема покупки двигателя для трехфазной сети дома и его подключения приобретает особую актуальность тот момент, когда приходится сталкиваться с таким неприятным явлением, как перебои с электричеством.

Решить эту задачу домовладельцу часто оказывается не под силу, поскольку он не обладает специальными знаниями, чтобы подобрать подходящий вариант двигателя и в соответствии с установленными требованиями выполнить работы по его подключению к трехфазной сети. Дабы даже человек, который далек от сферы электрики, смог разобраться, что именно делать и каким образом, мы не будем прибегать к специальным терминам и другим сложностям, а попытаемся все объяснить таким образом, чтобы любой мог разобраться с сутью этих работ.

Варианты подключения однофазного двигателя

С чего же необходимо начинать подключение однофазного генератора к трехфазной сети дома? В первую очередь необходимо определиться с методом подключения, которых сегодня известно немало. Начать же их рассмотрение хочется с того, о котором уже было упомянуто нами выше — через подключение двигателя к выделенной для этих целей группе потребителей. Этот метод является основным, однако помимо него существуют и другие.

Подключение нагрузки в ручном режиме

Также подключить двигатель можно посредством использования перекидного рубильника, переключателя на 3 позиции 1-0-2. В соответствии с приведенной схемой, каждой позиции будет соответствовать следующее:

  • «1» — будет подразумевать нагрузку, запитанную от промышленной городской сети;
  • «0» — перевод рубильника в это положение будет означать, что нагрузка отключена;
  • «2» — будет соответствовать нагрузке, обеспечиваемой резервным источником электричества. В качестве такового будет выступать бензиновый, дизельный или газовый генератор.

Мы не будем слишком подробно останавливаться на устройстве составных элементов, правда, хочется отметить, что перекидной рубильник или трехпозиционный переключатель имеет довольно простую конструкцию, которая включает неподвижные контакты, соединенные с проводами (нагрузка-город-генератор), и подвижные контакты, задача которых заключается в обеспечении коммутации нагрузки с города на генератор и обратно.

Если возникла задача по переключению трехфазной нагрузки город-нагрузка, то происходит задействование сразу трех фаз. Здесь имеется в виду, что на рубильник подаются три городские фазы A-B-C, они же уходят на нагрузку. Для того чтобы нагрузка была переведена на генератор, мы должны совершать такие манипуляции, чтобы в итоге на каждую из фаз поддавалось электричество.

Решить эту задачу можно путем незначительного усовершенствования нашего переключателя рубильника: с той стороны, где будет подключаться генератор, потребуется установить перемычку между фазами A-B-C. В дальнейшем, когда нагрузка будет поступать на генератор, каждая из фаз будет обеспечена электричеством.

Подключение нагрузки посредством контакторов

Наряду с вышеперечисленными методами, подключить однофазный двигатель можно путем использования контакторов. Основную роль здесь будут играть два контактора, среди которых один будет обеспечивать питание нагрузки от городской электросети, а другой поможет переводить нагрузку к альтернативному источнику электричества, в качестве которого будет выступать генератор. Воспользоваться этим способом целесообразно лишь в том случае, если в системе предусмотрено автоматическое включение резервного питания.

Когда нагрузка создается городской сетью, то каждая из фаз, которая подключена к контактору, будет идти на нагрузку. При появлении в системе генератора поступают аналогичным образом, что и с перекидным рубильником: на клеммах контактора там, где подключен кабель, идущий от генератора, придется поместить перемычку между фазами и A-B-C.

Перекидной рубильник или контакторы?

Если вами не рассматривается вариант с установкой системы автоматического управления генераторами, то в этом случае для эффективного решения проблемы потребуется установить перекидной рубильник. Причем это устройство должно быть трехпозиционным 1-0-2. Если же вы решите воспользоваться блоком автоматического запуска генератора АВР, то единственным для вас вариантом станет применение контакторов.

Эксплуатация однофазного двигателя имеет один важный нюанс: этот резервный источник питания в состоянии обеспечить бесперебойную работу всех устройств, которые имеют одну фазу. Поэтому следует убедиться, что имеющиеся у вас в доме приборы соответствуют этому требованию. При обнаружении установок трехфазного типа вам придется отключить их от питания, пока вы будете использовать генератор. В противном случае вы рискуете полностью потерять их, поскольку использование их в подобной связке может стать причиной их выхода из строя.

Действия, приводящие к непоправимым результатам

Генератор, будь то газовый или бензиновый, отличается от большинства других приборов тем, что к нему неприменимы традиционные схемы подключения. Особое внимание следует уделить наиболее серьезным ошибкам, которые способны вывести из строя этот резервный источник питания.

Недопустимым считается схема подключения, при которой генератор подключается в трехфазной сети напрямую к потребителю.

Также запрещенным является метод подключения посредством использования двух автоматов, среди которых первый подключен к бытовой электросети, а другой — непосредственно к генератору. Следует иметь в виду, что совершить здесь ошибку очень легко, в результате включенным окажется не тот автомат. Последствия от такого действия будут самыми плачевными, поэтому не стоит доводить дело до подобного.

Заключение

Несмотря на обманчивое впечатление, подключить однофазный электродвигатель к трехфазной сети не так-то просто. Учитывая, что для этого можно использовать несколько методов, а каждый из них предусматривает свои особенности, такую работу должен выполнять специалист. Ведь любая ошибка, допущенная во время подключения этого резервного источника питания, может привести к тому, что выйдет из строя не только сам генератор, но и приборы, которые не рассчитаны на работу в подобной связке.

Как подключить генератор к трехфазной сети дома?

Резервный источник электрической энергии никогда не будет лишним в загородном доме в экстренных случаях. Незапланированное и бессрочное или связанное с аварией отключение электроэнергии негативно может отразиться на электрических приборах. И когда ваша отопительная система находится в зависимости от подачи электроэнергии, то в зимнее время имеется опасность остыть жилищу и замерзнуть его владельцу.

Как подключить однофазный генератор?

Вариантов подключения имеется несколько. Первый – это подсоединение агрегата к выделенной для этого группе потребителей.

Подключение напряжения в режиме ручного управления

Второй способ – это применение перекидного переключателя (рубильника) на 3 позиции 1-0-2, иначе говоря, в 1-й позиции питание берется от централизованной (городской) электрической сети, позиция рубильника 0 – электрическая цепь выключена, в позиции 2 – дом подключен к запасному источнику электроэнергии, при таком варианте – это газовый, бензиновый либо дизель-генератор.

Не сильно углубляясь в структуру приборов, заметим только, что устроен перекидной рубильник либо 3-позиционный переключатель довольно несложно и включает в себя стационарные контакты, к которым подсоединяется проводка (потребитель-город-устройство, вырабатывающее электроэнергию), и подвижные контакты, осуществляющие переключение потребителя с централизованной электросети на генератор и назад.

При переключении 3-фазной нагрузки город-потребитель переключатся 3 фазы, иначе говоря, на рубильник поступает 3 городские фазы А-В-С, на потребителя идут эти же 3 фазы.

При переключении потребителя на генератор нам надо сделать таким образом, чтобы на все 3 фазы поступала электроэнергия.

На этот случай надо немножко модифицировать рубильник-переключатель – сделать перемычку между фазами А-В-С со стороны подсоединения прибора, вырабатывающего электроэнергию. Теперь при переключении потребителя на генератор, на все 3 фазы станет идти электроток.

Подключение потребителя через контакторы

Третий способ подключения потребителя к генератору с одной фазой – использование контакторов. При таком варианте используют 2 контактора, один для запитывания потребителя от централизованной сети, 2-й контактор нужен для подсоединения потребителя к запасному источнику электроэнергии – газовому, бензиновому либо дизель-генератору. Такой способ допустим при использовании автоматического включения резервного питания (АВР).

При запитывании потребителя от централизованной сети все 3 фазы, подсоединенные к контактору, идут на потребителя. При подсоединении генератора, как и в варианте с 3-позиционным переключателем, на зажимах контактора в области подсоединения кабеля от генератора нам нужно немножко переделать рубильник-переключатель – поставить перемычку между фазами А-В-С.

При эксплуатации однофазного генератора необходимо принять в расчет, что если имеется 3-фазное оборудование, его требуется отключить от электропитания на время функционирования генератора, поскольку это способно спровоцировать поломку этих устройств.

Подключение трехфазных моделей

Подключение посредством дополнительного распределительного автомата. Схема подсоединения автоматов от электролинии и генератора почти одинаковая, что дает возможность ничего не менять в функционирующей 3-фазной электрической сети. Такой подход к введению в сеть индивидуального дома считается наиболее надежным и обеспечивает эффективную работу подключенного к ней оснащения.

Для его осуществления понадобится предпринять определенные действия.

  1. Выключить вводной автоматический выключатель 380 В, прекратив подачу тока в дом.
  2. Поставить в щитке новый 4-полюсный автомат, выходные клеммы которого сопрягаются кусками проводов с входными клеммами всех линейных устройств.
  3. Выходной кабель генератора с 4 жилами (3 фазы и ноль) подводится к новому автомату, и каждая из них подсоединяется к надлежащей клемме.
  4. Если дальше по схеме инсталлировано устройство защитного отключения, при выполнении коммутаций предусматривается разводка подсоединяемых к нему проводов (каждой из 3 фаз и ноля).

Подключение посредством рубильника

Перекидной рубильник (реверсивный рубильник) является тем же переключателем, только с тремя положениями.

При его использовании шины от генератора подсоединяются к одной группе полюсов, а подводящие провода от линии электропередачи – к другой.

Центральная группа контактов выключателя, провода от которой идут прямо к потребителю, последовательно перебрасываются в сторону ввода от ВВ или к подводке генератора. В средней позиции рубильника весь дом полностью обесточен.

Читать еще:  Схема Подключения Фотореле Для Уличного Освещения

Схема автопереключения

Исключить ручной выбор источника электропитания можно посредством применения схемы автопереключения подключаемой к нему нагрузки. В ее структуру по меньшей мере входят блок управления и 2 контактора (пускатели) с перекрестным подсоединением. Основной из данных устройств, выпускаемый на базе программно-управляемого устройства, полупроводниковых триодов либо аналоговых интегральных микросхем, осуществляет следующие мероприятия:

  • распознает ситуации с исчезновением электроэнергии в главной питающей линии;
  • вслед за этим отключает от нее потребителя;
  • переключает его на 3-фазный генератор.

В ходе функционирования блока, распознающего прекращение централизованного снабжения энергией, сформировывается импульс тока большой длительности, поступающий на исполнительный прибор (катушку пускателя). Это ведет к автопереключению коммутатора в рабочий режим от генератора. В случае возобновления централизованного питания другой управляющий импульс переключает систему в первоначальное состояние.

Посредством розетки

Для подключения генератора к электросети дома посредством розетки понадобится тщательно изучить особенности использования данного способа. Вопреки своей простоте и удобству подключения такой способ обладает множеством негативных моментов, проявляющихся в следующем:

  • потребность беспрестанно смотреть за тем, чтобы вводной автоматический выключатель был отключен;
  • необходимость в покупке специализированной 4-полюсной розетки, предназначенной для больших токов;
  • лимит по подключаемой к агрегату нагрузке.

Метод подключения посредством розетки считается наихудшим из числа всех допустимых.

Важные правила

Соблюдение нижеперечисленных правил оградит от замыканий, травм и других проблем.

  1. Если генератор располагается в жилище, то качественная вентиляция – первое, что необходимо сделать. Если же агрегат имеет большую мощность, то его необходимо определять во двор.
  2. Желательно укрыть генератор от негативного влияния погоды, например, атмосферных осадков и повышенной влажности.
  3. При фиксации контактов не оставляйте голые части проводки.
  4. Агрегаты на горючем не должны располагаться близко с большими температурами.
  5. Пролитое горючее тщательным образом вытирают. Перед заправкой генератора отключайте его.
  6. Опасайтесь контактов с функционирующим агрегатом. Не приближайтесь в развивающейся одежде, поскольку внутренний вентилятор способен затягивать материю, клеенку и тому подобное.
  7. Заземление должно быть в обязательном порядке для бензогенераторов и дизель-генераторов.

И еще. Вы должны не забывать о главных вещах: без знаний, как подключать, и без опыта, не беритесь за монтаж и придерживайтесь техники безопасности, чтобы исключить негативные последствия. Доверьтесь специалистам.

Как подключить генератор к дому смотрите далее.

Бюджетный вариант подключения генератора

Вторая статья на Конкурс. Статью прислал читатель Виктор Пивоваров из Краснодара. История этой статьи уходит корнями в переписку по электронной почте – Виктор спрашивал меня, как ему правильно и не дорого подключить генератор. В итоге я уговорил его написать эту статью)

Небольшое вступление от меня. Про подключение генераторов у меня уже есть три статьи:

Однако, тема о генераторах – очень популярная, и я не сомневаюсь, что она в очередной раз вызовет читательский интерес. Поэтому, читайте, комментируйте, задавайте автору вопросы “на засыпку”.

Я иногда по тексту буду вставлять в цитатах свои 25 копеек, думаю, автор не против)

Инверторный генератор БЭГ-3100

Здравствуйте, читатели этого замечательного блога! Я решил поучаствовать в конкурсе. Тем более есть чем поделиться.

Недавно я приобрел себе генератор для аварийного питания дома, ведь я живу за городом, и перебои с электричеством не редкость. В особенности переживаю за отопление. Потому что прошлой зимой приходилось постоянно следить за котлом (электронный с насосом), чтобы он не замерз, так как было дело выключали свет надолго.

Генератор я приобрёл Электроприбор БЭГ-3100 мощностью 3 кВт.

Генератор мне порекомендовали инверторный, поскольку он работает тише обычного. А у меня соседи нервные.

Поскольку немного разбираюсь в электрике, решил подключить его к дому сам, в том числе следуя советам Александра, автора блога.

Электропроводка в доме

Перед тем, как подключить генератор к дому, провел анализ состояния сети дома. После счетчика у меня стояло два автомата по 25А. Я решил сразу и их поменять, поскольку проводка в доме старая.

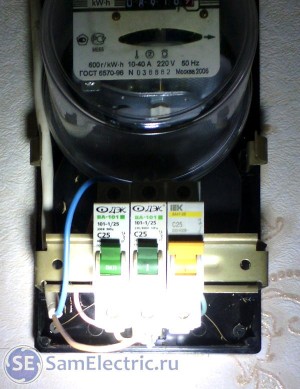

Счетчик и защитные автоматы. Третий, ИЕК не подключен.

Как подключить генератор

Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.

В магазине мне посоветовали подключить генератор прямо через розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:

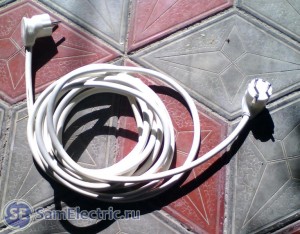

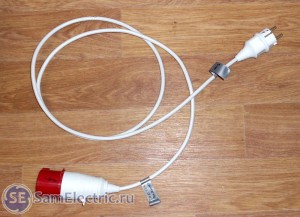

Кабель с вилками для подключения генератора в розетку

Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:

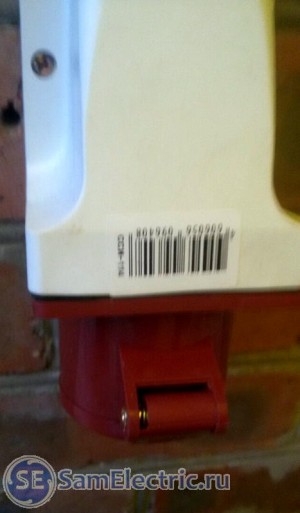

Розетка для генератора

Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда – и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.

Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.

Кабель для подключения

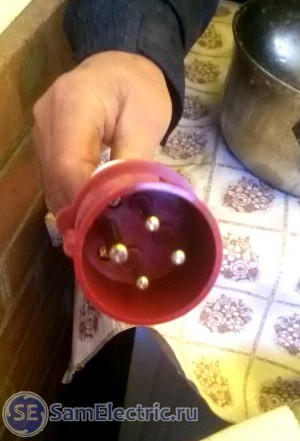

Вилка имеет такой вид:

Вилка выхода с генератора

Это самое опасное место в конструкции. Но как избежать беды – секрет в последовательности подключения, об этом позже.

Переделка ввода

Напряжение с улицы после счетчика поступает в дом через двухполюсный автомат №1, а потом – через автоматы №2 и №3.

А напряжение с генератора – через автомат №2.

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае – сработают защитные автоматы, в худшем – сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

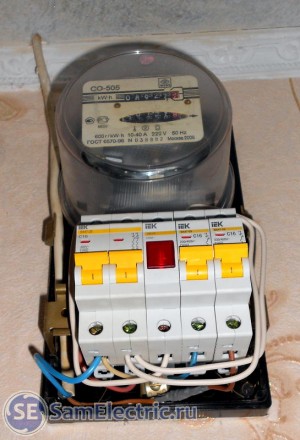

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

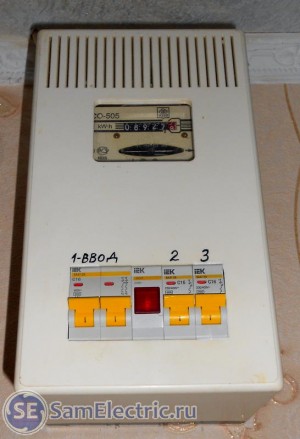

В результате, получилась такая симпатичная конструкция:

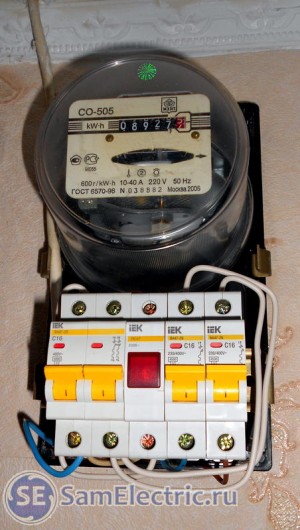

Электрощиток со счетчиком и автоматами

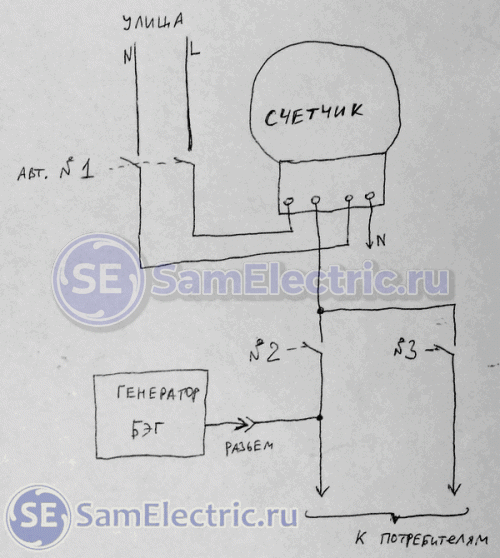

Схема подключения

Виктор добавил схему подключения, извинялся, если что коряво.

Кроме того, в этой схеме не нарисован индикатор, который фактически представляет собой лампочку на 220В, включенную сразу после счетчика.

Схема подключения генератора к домашней сети

Последовательность включения генератора

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

Если пропал свет с улицы

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

Если свет дали

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском – вообще делать ничего не надо!

Фото генератора

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Плюсы и минусы генератора

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

Схема генератора

На всякий случай привожу схему генератора и чертёж.

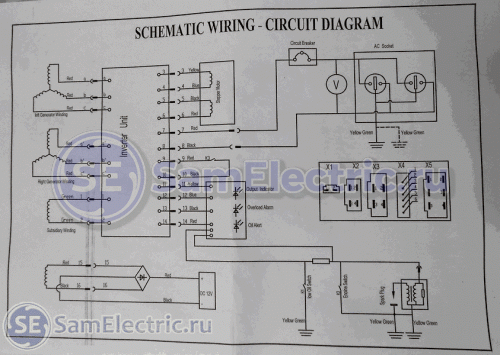

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

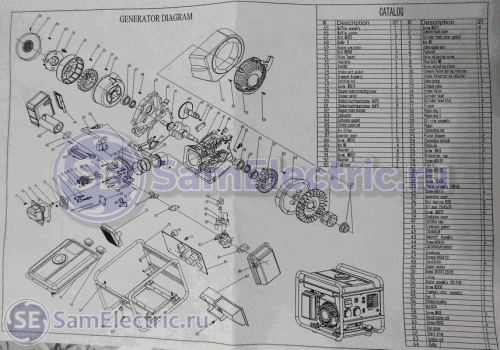

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

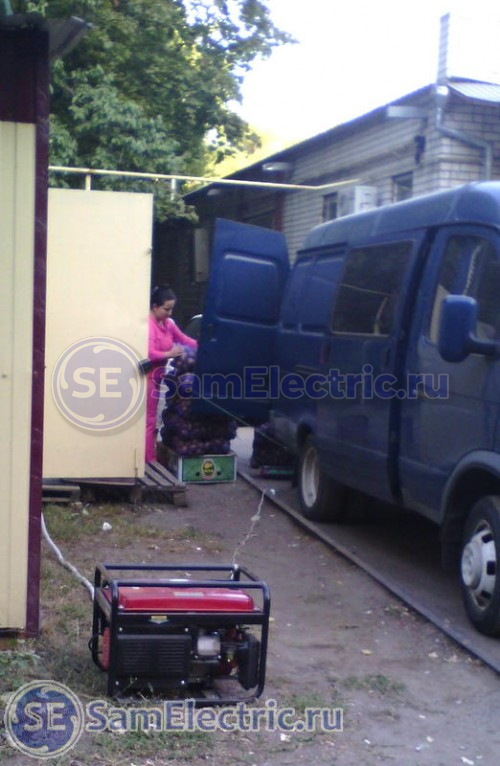

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Если статья понравилась, вы можете проголосовать за неё здесь.

Видео по подключению генератора

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Напоследок скажу, что производитель обычно перестраховывается, или просто не хочет лезть в чужую сферу. Поэтому во всех инструкциях к подобным генераторам пишется, что они предназначены только для питания переносных нагрузок. Например, болгарки и перфоратора в чистом поле. Но не для питания дома и квартиры.

Как всегда, жду вашего мнения в комментариях!

Хорошая статья!
Неужели картошка окупает расходы на питание весов? 🙂

В целях безопасности используется перекидной рубильник, а схема остается без изменений.

Виктор, новых успехов в Новом Году!

Генератор в своём хозяйстве – хорошая и нужная вещь! Ваше решение наверняка вызовет интерес читателей, имеющих проблемы в части перебоев с эл.энергией в своём доме.
Хотелось бы увидеть общую принципиальную схему электропитания вашего дома и ваше схемное решение включения генератора со всеми автоматами.

Спасибо всем за внимание к статье, буду стараться ответить на вопросы.

Схему нарисую, вышлю, если не поздно!

“Последовательность включения генератора
Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)”

А не было ли желания чисто физически/схемно решить “простые правила включения генератора” и исключить тем самым человеческий фактор (жену) – называется “Защита от дурака”?

Ну я сказал ей чтобы без меня туда не лезла, и если меня нет, звонила мне.
Думал поставить переключатель, но цена его – больше 1000 руб поэтому остановился на автоматах.

Мне то ваши проблемы понятны, в отличии о т Alex S, по возможности всё равно нужно поставить переключатель (не зря же примеры писал).

“Ну я сказал ей чтобы без меня туда не лезла, и если меня нет, звонила мне.”
Я то-же так думал.

В 70-х годах я имел дело (не с генератором) с мотопомпой якобы пожарного назначения. Это агрегат – водяной насос с забором ок. 50 мм диаметра с бензоприводом отечественного производства. Завести её (помпу) пытались все сотрудники нашего НИИ, включая КТН, шоферов и механиков, но удавалось это далеко не каждому, даже в летнее время.

Надеюсь, ваш генератор заводится с одной попытки?

Цитата: “Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)”
Хорошая “защита от дурака”, особенно удобно (читать) когда свет отключат в тёмное время суток, спасибо рассмешил! Ну а серьёзно, “защиту от дурака” нужно ставить обязательно.
Приведу несколько примеров из практики. На заводе электрик отключил рубильник питания крана и повесил предупреждающий знак, залез на троллеи что-то подтянут, пришёл сменщик, (подумал забыли, как объяснял потом) снял знак и включил рубильник, в итоге электрик на троллеях сгорел.
“жена будет включать”, женщины вообще не предсказуемы. Дома одно устройство (не генератор) нужно было включать в розетку с соблюдением фазировки. Сделал самое простейшее, взял жесткий провод, чтобы нельзя было перевернуть вилку (я с большим усилием мог это сделать), промаркировал фазу/нуль, проинструктировал жену и все равно она как-то умудрилась вывернут провод и сунуть в розетку и коротнуть (сказала что не смогла вставить в правильном положении). Ладно обошлось без последствий, пришлось ставить пускатель! А в данном случае полно причин забыть включить/выключить автомат (в спешке, в темноте, по пьянке и т.д.), даже супер-пупер спецы делают ошибки, а тут женщина (а если блондинка!?)
Попугал, теперь как я сделал в подобном случае у друга. Попросил сделать как проще, ну я АВР делать не стал, а сделал РВР 🙂 . Схема аналогичная (индикация сетевого напряжения, автоматы и пр.), но вместо автомата (№1 у автора) я поставил двухполюсной переключатель, потребители подключаются или к сети или генератору, при этом никогда не забудешь переключить (иначе будешь без света). Единственное (при отключенной сети) нужно поглядывать на индикатор, но выйти из положения можно дополнительной установкой звукового сигнала. В таких случаях я ставлю “пиликалки” из муз-открыток, зажигалок и т.д. К слову, на эл.термометр отопления поставил маленькую муз.ёлочку из оргстекла, при превышении заданной температуры, проиграв 10 секунд продолжает переливаться разными цветами, полезно и красиво.
з.ы. Похоже автор экстремал, не побоялся работать под напряжением, вводного автомата нет! И ещё, вместо фото (бензобак, воздухофильтр и т.д.) не имеющих отношения к теме, нужно было выложить схему своей конструкции (хотя из описания вроде понятно).
з.ы.з.ы. Ну я понаписал и в тему и не в тему, целая статья на конкурс 🙂 .

Читать еще:  Где нужно устанавливать в квартире вводной автомат, и какие лучше всего использовать; двух или трехполюстный

Великолепно!
Этот BoB4uk. по-моему, нуждается в мед.помощи.

Как подключить генератор трехфазного тока к сети дома

Участившиеся случаи пропадания электричества, а также необходимость подключения потребителей на 380 Вольт вынуждают жителей частного сектора применять трехфазный генератор. При этом нужно разобраться, как подключить электрогенератор к сетям загородного дома, воспользовавшись установленным в них оборудованием. Для решения проблемы следует ознакомиться с несколькими способами включения, практикуемыми жителями частных хозяйств.

  1. Разновидности генераторов
  2. Устройство и основные параметры генерации
  3. Как правильно выбрать трехфазный генератор
  4. Схемы подключения

Разновидности генераторов

По виду используемого в агрегате топлива все известные генераторные устройства могут быть:

  • бензиновыми;
  • дизельными;
  • агрегатами, работающими на газу или на дровах.

Первые два варианта привлекают внимание пользователей, взявших за основу готовый двигатель, работающий на бензиновом или дизельном топливе.

Устройства на газу и дровах менее эффективны при использовании в домашнем хозяйстве и применяются крайне редко.

По своему назначению известные образцы генераторов трехфазного тока делятся на основные и резервные агрегаты. Вопрос о способах включения в бытовую сеть касается и тех и других моделей.

Устройство и основные параметры генерации

Трехфазный генератор представляет собой устройство, работающее по принципу преобразования механической энергии вращающегося вала в электричество. В его состав помимо связанной с приводом подвижной части входят три катушки, набранные из множества обмоток и размещенные на сердечнике статора. В бесколлекторных генераторах при вращении ротора в катушках наводятся ЭДС, по своим параметрам соответствующие нормативам 3-х фазного сетевого питания. Это означает следующее:

  • получаемые напряжения имеют форму синусоиды;
  • амплитуда каждой из 3-х фаз равна 220 Вольт;
  • напряжение между ними составляет 380 Вольт;
  • частота генерируемых колебаний – 50 Герц.

Конструктивной особенностью таких агрегатов является сдвиг между фазами, равный 120 градусам.

С катушек статора в обслуживаемую линию подается переменное напряжение, обеспечивающее ее необходимым питанием 380 Вольт.

Как правильно выбрать трехфазный генератор

При выборе фирменных агрегатов придется учесть следующие характеристики:

  • вид энергоносителя;
  • выходная мощность устройства;
  • наличие дополнительных функций.

Вид топлива выбирается с учетом конкретных условий эксплуатации (удобства хранения горючего в жилом доме). Выходная мощность приобретаемого агрегата подбирается с учетом предполагаемой нагрузки, этот показатель варьируется от 5 до 6 кВт на каждую однофазную ветвь. При знакомстве с дополнительным функционалом особое внимание уделяется следующим возможностям:

  • регулировка параметров 3-х фазного напряжения (его формы, в частности);
  • возможность подключения дополнительных линий (нагрузочная способность);
  • наличие электромагнитного реле-регулятора.

Важно убедиться в том, что в выбранной модели имеются приборы индикации, позволяющие визуально контролировать уровень каждого из напряжений.

Схемы подключения

Разобравшись со вспомогательными вопросами, переходят непосредственно к подключению генератора к обслуживаемой линии.

Подключение через дополнительный распределительный автомат

Схема подключения автоматов от линии и генератора практически одна и та же, что позволяет ничего не изменять в действующей трехфазной электросети. Этот подход к включению в сеть частного дома является самым надежным и гарантирует успешную работу подсоединенного к ней оборудования. Для его реализации потребуется проделать следующие операции:

  1. Отключить вводный автомат 380 Вольт, обесточив домашнюю сеть.
  2. Установить в щитке новый 4-хполюсный автомат, выходные клеммы которого соединяются отрезками проводников с входными контактами всех линейных приборов.
  3. Кабель с выхода генератора с 4-мя жилами (3 фазы и нуль) подводится к новому автомату и каждая из них подключается к соответствующей клемме.

Если далее по схеме установлено УЗО, при проведении коммутаций учитывается разводка подключаемых к нему проводников (каждой из 3-х фаз и нуля).

Подключение через рубильник

Перекидной рубильник – это тот же переключатель, но имеющий три положения. При его применении шины от генераторного устройства подсоединяются к одному комплекту полюсов, а подводящие жилы от высоковольтной линии – к другому. Центральный контактный набор выключателя, проводники от которого идут непосредственно к нагрузке, поочередно перекидывается в сторону ввода от ВВ или к генераторной подводке. В среднем положении рубильника вся домашняя сеть полностью обесточена.

Схема автоматического переключения

Избавиться от необходимости ручного выбора источника питания удается за счет использования схемы автоматического переключения подсоединяемой к нему нагрузки. В ее состав как минимум входят модуль управления и два пускателя (контакторы) с перекрестным подключением. Первый из этих узлов, изготавливаемый на основе микропроцессора, полупроводниковых транзисторов или аналоговых микросхем, выполняет следующие функции:

  • распознавание ситуации с пропаданием электричества в основной питающей линии;
  • последующее за этим отключение от нее потребителя;
  • переключение его на отвод от 3-х фазного генератора.

Через розетку

Чтобы подключить генератор к сети дома через розетку, потребуется внимательно ознакомиться с особенностями применения этого метода. Несмотря на свою простоту и удобство подключения, этот вариант имеет множество отрицательных сторон, выражающихся в следующем:

  • необходимость постоянно следить за тем, чтобы вводный автомат был выключен;
  • потребность в приобретении специальной 4-х полюсной розетки, рассчитанной на большие токи;
  • ограничения по подключаемой к генератору нагрузке.

Способ включения через розетку является худшим из всех возможных. Его применение недопустимо при любых условиях.

Электро-Сити

220pro.com.ua

Как подключить однофазный генератор к трехфазной сети дома?

Как подключить однофазный генератор к трехфазной сети.

Как подключить генератор к дому? Казалось бы, что может быть проще, завел генератор, подключил к дому и все, живем как прежде ))). В предыдущих статьях мы уже рассматривали, как подключить генератор к дому и основные ошибки, которые могут привести к большим неприятностям, самая малая из которых это выход генератора из строя.

В данной статье хотелось бы рассмотреть вопрос о подключении однофазного генератора к дому, в котором вся разводка электропроводки рассчитана и выполнена под трех фазную сеть. Как ни странно, многие электрики даже с приличным стажем работы впадают в ступор и начинают изобретать велосипед ))).

Самым оптимальным решением при подключении генератора к дому,

это когда еще на стадии строительства и проведения электромонтажных работ для резервного электроснабжения предусматривается отдельная группа самых ответственных потребителей. Как правило, на эту группу подключают часть освещения, отопительное оборудование, часть розеток, охранно-пожарную сигнализацию. Данный способ хорош тем, что можно обойтись генератором относительно малой мощности.

Но довольно часто, в 90 % случаев, о приобретении с последующим подключением генератора к электрической сети дома вспоминают только когда начинаются перебои с электричеством.

Для того чтобы было понятно всем и каждому, что-куда-как, постараемся все объяснить простым и понятным языком, без применения специальных терминов и различных заумностей.

Итак, как подключить однофазный генератор к трехфазной сети дома? Способов подключения существует несколько. Самый первый, который мы рассмотрели немного выше, это подключение генератора к выделенной для этих целей группе потребителей.

перекидной рубильник для генератор-сеть

Подключение нагрузки в ручном режиме.

Другой способ, это использование перекидного рубильника, переключателя на три положения 1-0-2. то есть, в положении «1» нагрузка запитана от промышленной (городской) сети, Среднее положение рубильника «0» —нагрузка отключена, в положение «2» — нагрузка (дом) подключена к резервному источнику электричества, в данном случае это бензиновый, дизельный или газовый генератор.

Не особо вдаваясь в конструкцию устройств, отметим лишь, что устроен перекидной рубильник или трехпозиционный переключатель относительно просто и состоит из неподвижных контактов, к которым подключаются провода (нагрузка-город-генератор) и подвижных контактов, которые осуществляют коммутацию нагрузки с города на генератор и обратно.

В случае переключения трехфазной нагрузки город-нагрузка (потребитель) коммутируются три фазы, то есть, на рубильник приходит три городских фазы А-В-С, на нагрузку уходят те же самые три фазы. В случае переключения нагрузки на генератор нам необходимо сделать так, чтобы на все три фазы поступало электричество.

Для этого необходимо немного модернизировать наш переключатель-рубильник, а именно, сделать перемычку между фазами А-В-С со стороны подключения генератора. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество.

Подключение нагрузки посредством контакторов .

Следующий способ подключения нагрузки к однофазному генератору, это применение контакторов. В данном случае применяют два контактора, один для питания нагрузки от городской электросети, второй контактор необходим для подключения нагрузки к резервному источнику электричества – бензиновому, дизельному или газовому генератору. Этот метод приемлем в случае использования АВР — Автоматическое включение резервного питания.

При питании нагрузки от города все три фазы, подключенные к контактору, идут на нагрузку. При подключении генератора, как и в случае с перекидным рубильником, на клеммах контактора в месте подключения провода от генератора нам необходимо установить перемычку между фазами А-В-С.

Что лучше использовать для переключения? Перекидной рубильник или контакторы?

Если вы не собираетесь использовать систему автоматического управления генераторами , то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения блока автоматического запуска генератором – АВР , без использования контакторов вам не обойтись.

При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать.

Нельзя подключать генератор методом розетка-розетка…

Нельзя подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать, но в любом случае ничего хорошего…

Что следует делать?

Заказать монтаж генератора в Одессе и области. Контакты инсталлятора генератора, то есть меня, в разделе «Обратная связь» . Звоните.

Доверяйте профессионалам, и будет вам счастье )))

Резервирование трехфазной сети однофазным генератором

Система электроснабжения частных домов бывает однофазной (220В) и трехфазной (380В). Электростанции так же бывают однофазными и трехфазными. Про особенности электростанций подробнее здесь. Чаще всего (до 80%) в частные дома проведена трехфазная электропроводка. Означает ли это, что в такой же степени популярны трехфазные электростанции?

Однозначно НЕТ! Большинство грамонтых специалистов в электроснабжении едины во мнении: «Если в доме нет трехфазных потребителей (мощные станки, электродвигатели, мощные насосы), то необходимо использовать только однофазный генератор, несмотря на то, что в дом заведено три фазы». Почему? ведь так удобно подключить трехфазный генератор к трехфазной сети. Всё дело в том, что трехфазные генераторы предназначены для равномерной трехфазной нагрузке на все три фазы. При неравномерной нагрузке возникает проблема — «Перекос фаз»: на одной фазе максимальное потребление, на двух других — минимальное. При этом может повысится напряжение и подключенные приборы точно выйдут из строя, они просто сгорят. И это не вина производителя электростанции или продавца. Причиной будет неравномерная нагрузка по фазам трехфазного генератора.
Например, трехфазная электростанция мощностью 6 кВт имеет выходную мощность по фазам по 2кВт. Подключив простой электрочайник, который потребляет около 2кВт мы ничего другого запитать от трехфазной электростанции не сможем. Но ведь заявлено, что электростанция выдает 6кВт! Если подключить еще какой либо потребитель на эту фазу — произойдет перегрузка, станция должна заглохнуть. В результате использования бытовой трехфазной электростанции для однофазных потребителей, во-первых, есть вероятность срабатывания защиты по перегрузу или даже поломки генератора, во-вторых, из-за повышенного напряжения может выйти из строя подключенный к генератору потребитель (стоимость которого может быть выше, чем сама электростанции). В однофазных же электростанциях вся полезная мощность (6 кВт) может быть выдана равномерно на все 3 фазы внутренней электропроводки дома без перегрузки.

Читать еще:  Как соединить розетки шлейфом своими руками: сколько можно подключить

Однако, «местные» недобросовестные электрики часто советуют клиентам именно трехфазный генератор, так как подключить ее к трехфазной сети намного проще и быстрее, чем однофазный. Экономия на работе электрика может обернуться Вам проблемами, свзанными с покупкой нового оборудования. Так что разумнее прислушиваться к мнению профессионалов из специализированных компаний.

Для резервирования сети частного дома можно использовать дизельный или бензиновый генератор с блоком АВР. Автоматика обеспечит автоматизированный запуск электростанции и переключения нагрузки.

В случае, если нет необходимости в автоматике, подключение электростанции к сети дома может быть осуществлено через ручной блок переключения нагрузки. Он гарантированно отключит внешнюю сеть на время работы электростанции. В этом случае может использовать электростанция с ручным запуском.

Для питания всех трех внутренних фаз вашего дома, самое простое решение — параллельное объединение трех фаз и подключение к одной фазе электростанции, как показано на рисунке. Мы получаем на каждой фазе напряжение 220В и равномерно распределенную нагрузку.

Здесь, вы можете ознакомиться с бензиновыми генераторами, как однофазными, так и трехфазными.

Здесь, Вы можете ознакомиться однофазными (220В) и трехфазными (380В) дизельными генераторами

Как правильно подключить генератор к дому — описываем все нюансы

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

1. Разные варианты подключения генератора к сети дома и ее стоимость

2. Подключение однофазного и трехфазного генератора к частному дому

3. Виды генераторов и правильный выбор электростанций

4. Выбор генератора с электрическим запуском

Не рекомендуем:

  1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
  2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
  3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
  4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
  5. Пренебрегать правилом заземления самого корпуса генератора.
  6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
  7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

Задавайте ваши вопросы в комментариях!

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае – сработают защитные автоматы, в худшем – сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Виктор добавил схему подключения, извинялся, если что коряво.

Кроме того, в этой схеме не нарисован индикатор, который фактически представляет собой лампочку на 220В, включенную сразу после счетчика.

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском – вообще делать ничего не надо!

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Если статья понравилась, вы можете проголосовать за неё здесь.

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

  1. Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
  2. Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
  3. При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.

В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Использование автозапуска

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:

  1. АВР постоянно следит за напряжением в сети.
  2. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
  3. Включается стартер и электростанция начинает работу.
  4. Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.

Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

Подключить АВР в щитке Вы можете по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Монтаж контура заземления

Еще один немаловажный этап подключения бензинового или дизельного генератора к сети дома – создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях Вам понадобятся 1,5-метровый металлический стержень (диаметр 15 мм) и медный провод. Стержень вбивается практически на всю длину в почву. Желательно к нему приварить специальный зажим либо хотя бы болт для того, чтобы было проще подключить заземляющий провод. Медным проводом соедините стержень и соответствующую клемму на генераторе (как показано на фото и схеме ниже).

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы Вам рассказать – где лучше всего разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло достаточно проветриваться. Помимо этого перед установкой генератора Вы должны учитывать, что от этой техники будет издаваться довольно неприятный шум. Учитывая данные нюансы, рекомендуется установить и подключить электростанцию в гараже либо любой другой садовой постройке, как на фото ниже.

Еще один нюанс – в помещении, где должна размещаться мобильная станция, не должно быть высокой температуры. Как ни как, Вы имеете дело с горючим, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Вот и все, что хотелось Вам рассказать о подключении электростанции своими руками. Надеемся, теперь Вы знаете, как подключить генератор к сети дома и как нужно сделать заземление этого оборудования!

Будет интересно прочитать:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
