Подключение светодиодной ленты своими руками

Схемы подключения светодиодной ленты на 220В

Использование полупроводников для освещения дома или квартиры имеет массу преимуществ, но есть у нее и недостатки. Взять к примеру такое изделие, как светодиодная лента 220В, подключение которой к стандартному сетевому напряжению напрямую невозможно. Сам осветитель собран на плате, рассчитанной на 12В, поэтому необходимо использовать понижающее устройство – трансформатор или блок питания.

Как устроен светодиод?

Прежде чем хвататься за провода и вилки, пытаясь своими руками соорудить схему освещения, включить в нее датчик движения для дома и прочие элементы, нужно понять, что собой представляют ее ключевые элементы. Какой их принцип действия и как правильно подключить светодиодную ленту. Любой светодиод – это полупроводниковый прибор (несмотря на малые размеры), который активно используется в электронике, как один из элементов микросхем различных устройств.

Если через него пропустить электрический ток в прямом направлении (положительный потенциал сохраняется на стороне анода), то будет наблюдаться оптическое излучение. Если напряжение подать из обратной стороны (потенциал на катод), то в связи со свойствами полупроводников сопротивление будет значительно выше тока, то есть можно условно принять его равным нулю. Именно поэтому любая инструкция подключения светодиодной ленты настаивает соблюдать полярность (иначе никакого света не будет).

Особенностью светодиодной ленты является то, что она фактически не имеет привычных проводов для подключения к сети 220 Вольт. Если внимательно присмотреться, то можно обнаружить повторение одинаковых групп элементов с постоянным шагом. В состав каждой группы входит 3 светодиода и резисторы (один или несколько). Между группами можно увидеть линию разделения, обозначенную дополнительно символом ножниц. По обе стороны линии находятся контакты, то есть, отрезав отдельный участок, его можно своими руками подключить к 220В через них. Таким образом происходит коррекция необходимой длины ленты (укорачивание или наращивание). Резать эту плату (стандартная длина составляет 5 м) в любом другом месте кроме обозначенного не допускается, так как произойдет разрыв цепи.

Количество контактов на стандартной 12В ленте может составлять 2 или 4. Первая комбинация характерна для традиционной одноцветной ленты, вторая – для RGB-ленты, которая может менять цвет свечения за счет комбинации красного, зеленого и синего диодов. Для нее выделяется по контакту на каждый цветовой канал и дополнительно на общую цепь питания.

Варианты подключения через трансформатор к 220 В

Главной причиной того, почему нельзя напрямую организовать подключение светодиодной ленты к общей сети 220V является высокий ток, который при этом проходит через них. Как результат, можно получить местный перегрев и выход из строя полупроводниковых элементов.

Классическим способом подсоединения 12-вольтовой ленты к 220В является использование вводного трансформатора или блока питания. Его главная задача – понижение сетевого напряжения 220 В до рабочего 12/24 В. Но прежде чем подключить к нему ленту, нужно подобрать его тип и мощность. Тип блока зависит от условий эксплуатации ленты и может быть простым, либо герметичным (при повышенной влажности в зоне действия). Мощность нужно подбирать учетом удельной (погонной) мощности ленты, которая является одной из ключевых ее характеристик. Если, к примеру, погонный метр ленты потребляет 14 Вт мощности, то отрезок длиной 4 м будет нуждаться в 56 Вт. Кроме это следует учесть запас примерно 25…30%, после которого минимальная требуемая мощность трансформатора составит 70…72,8 Вт. Из каталогов подбирается блок с ближайшим большим значением мощности, учитывая рабочее напряжение светодиодов (12 или 24 Вольт).

Подробнее о расчетах мощности светодиодных лент можно прочитать здесь.

Для дома схема подключения светодиодной ленты выбирается исходя из типа осветителя и его длины. Простая монохромная лента менее 5 метров соединяется с блоком питания, а он – с сетью 220 Вольт. Со стороны осветителя необходимо соблюдать полярность: «+» к «+», а «–» к «–». Для соединения используется двухжильный провод, который в блоке зажимается на клеммах, а к ленте припаивается на соответствующих контактах. На примере с RGB осветителем между блоком и лентой придется своими руками включить 12-вольтовый контроллер, позволяющий настраивать цветовую гамму свечения. Здесь также придется соблюдать полярность, а также соответствие контактов цветовых дорожек.

Схемы, приведенные выше, являются базовыми и применимы для лент стандартных пятиметровых лент (или короче) дома, при включении в цепь датчика движения или без него. При необходимости включить в сеть 220 Вольт более 5 м осветителя переходят к параллельному соединению. Последовательное не используется по причине чрезмерного падения напряжения по длине. Здесь возможны два варианта:

  1. Питание параллельных участков осветителя от одного блока. Разветвление цепи происходит между трансформатором и лентами. Мощность его должна быть выше, с учетом общей длины осветителя,
  2. Питание от двух отдельных блоков 12/24 В. Здесь нужно использовать компактные трансформаторы, объединение/разветвление цепей которых перед блоками со стороны сети 220V.

Для подключения светодиодной ленты RGB придется включить в цепь контроллер, а при двухблочной схеме – дополнительный усилитель, на который подключается параллельная лента.

Вариант подключения напрямую к 220В

Кроме каноничных вариантов включения в сеть 220V существует способ подключения светодиодной ленты без использования блоков питания. Базируется он на принципе перекрестной сборки светодиодных групп, при которой влияние сетевого тока напряжением 220 Вольт не сказывается на работоспособности пары.

Для этого нужно разделить цельную ленту на отдельные минимальные отрезки. Принимая во внимание, что один такой отрезок потребляет 12 Вольт, достигнуть значения 220В можно за счет включения как минимум 20 элементов (12 В х 20 шт = 240 Вольт). Каждый участок соединяется с соседним по принципу обратной полярности: «+» к «–».

Главными недостатками такой схемы являются возможность пробоя контактов, а также видимое мерцание диодов с частотой 50 Гц. Чтобы исключить скачки напряжения, нужно организовать включение в цепь питания диодного моста (выпрямителя) и конденсатора (устраняет мерцание). Сюда же можно включить датчик движения, который питается от стандартного сетевого напряжения.

Использование светодиодов с датчиком движения

Подобный элемент является неотъемлемым в концепции системы умного дома. Датчик движения реагирует чувствует присутствие в помещении человека или другого живого существа. Как только это происходит, контакты замыкаются и включается освещение без необходимости нажимать кнопки выключателя. Аналогично происходит отключение, только в этом случае контакты датчика размыкаются после того, как в зоне его действия не наблюдается движение в течении 10 секунд. Это прекрасный экономичный вариант для тех объектов, где не требуется постоянная подсветка.

Как подключить светодиодную ленту — схема

Содержание

  1. Основные характеристики
    1.1. Тип светодиода
    1.2. Количество светодиодов
    1.3. Потребляемая мощность и рабочее напряжение
    1.4. Цвет свечения и оттенки белого
    1.5. Класс защиты IP
  2. Схема подключения в 4 этапа и 2 важных нюанса

1. Основные характеристики

Современные источники света, о которых речь пойдет в этой статье, создаются из светоэлементов с маркировкой Surface Mounted Device (SMD), что переводится как «устройства для поверхностного монтажа». На длинную, неширокую полосу припаиваются светодиоды и резисторы, контролирующие ток. Питание светодиодной ленты осуществляется выпрямителем и трансформатором напряжения, объединенными в блок питания. Он обеспечивает напряжение 12 В для работы ленты, имеет выпрямляющий диодный мост с RC-фильтром на выходе, который предназначен для сглаживания скачков напряжения из бытовой сети. Подключать изделие напрямую к сети с напряжением 220 В не рекомендуется, так как это выведет ленту из строя, диоды сгорят из-за перегрузки. Прежде чем говорить про схему подключения, напомним характеристики ленты, важные для монтажа.

1.1. Тип светодиода

Может быть следующим: SMD 3028, SMD 5050 и SMD 5050 RGB. Цифры обозначают размер кристаллов. Например, один кристалл у чипа 30х28 мкм, а три кристалла – у чипа 50х50 мкм. То есть чем больше кристаллов, тем ярче светит светодиод. Но чем ярче свечение диода, тем больше он нагревается в процессе работы и тем меньше его срок эксплуатации. У каждого типа диода есть определенный угол распространения света – от 120 до 160°.

1.2. Количество светодиодов

Влияет на насыщенность светового потока. На сегодняшний день 60 светодиодов на 1 м – наиболее популярный вариант, хотя в продаже можно встретить ленты со 120 светодиодами на метр и с 240. В последнем варианте они располагаются парами, друг под другом. Таким образом, светодиодная лента будет давать тем больше света, чем больше на ней диодов.

1.3. Потребляемая мощность и рабочее напряжение

Рассчитывается исходя из мощности, которую потребляют диоды на отрезке в 1 м. Лента с 60 светодиодами на 1 м имеет мощность 4,8 Вт, со 120 диодами – 9,6 Вт, с 240 диодами – 16,8 Вт. Умножив это значение, к примеру, на 16 м, получим мощность, которую потребляет вся лента. Эту величину важно узнать перед покупкой блока питания, поскольку недостаточно мощный блок не обеспечит необходимого свечения диодов. К тому же у блока питания должен иметься запас мощности – не меньше 30%. Современные ленты имеют рабочее напряжение 12, 24, реже 36 В (появились на рынке относительно недавно).

1.4.Цвет свечения и оттенки белого

Делят ленты на монохромные и многоцветные – RGB. Первые дают свечение одного оттенка, например, теплый или холодный белый, красный, желтый, зеленый и т.д. Сегодня не существует светодиода, который давал бы чистое белое свечение, поэтому его можно получить двумя способами: включить все диоды одновременно на RGB-ленте и установить одинаковую яркость, а на монохромной ленте воспользоваться светодиодами синего цвета, покрытыми люминофором. Внешне он похож на светло-желтое пятно, покрывающее кристалл синего светодиода. Но с течением времени свойства этого вещества теряются, так что свечение из чисто-белого понемногу начинает становиться синеватым. Яркость такой люминофоровой светодиодной ленты может спустя месяцы понизиться на 20 – 30%. Если говорить про многоцветную, то rgb лента имеет чипы с тремя светодиодами: красным, синим, зеленым. Она излучает сотни разных цветов и оттенков благодаря раздельной системе питания для каждого светодиода. То есть можно зажечь кристаллы одного цвета на 50% яркости, второго – на 100%, а третьего не зажечь вовсе. Таким образом, можно настроить оттенок свечения и его насыщенность. Подключение rgb ленты предусматривает контроллер, связанный с пультом ДУ: нажатием на его кнопки можно настроить любой оттенок цвета светодиодов, а также осуществить возможность смены цветов.

1.5. Класс защиты IP

Важен для выбора мест монтажа ленты. Самый низкий уровень защиты IP20 дает возможность монтировать ее в тех местах, где исключена влажность, например, получится удачная светодиодная подсветка потолка спальни или мебели. Лента с IP65 имеет защиту от брызг и водяного пара. Можно купить такие светодиодные ленты для освещения ванной комнаты, а в ряде случаев и для освещения улицы. Для ванной или сауны следует подключать влагозащищенную ленту со стандартом не ниже IP65, например, LS35287-120LED-IP68-W-eco-5m. Лента с IP68 имеет 100-ную влагозащиту, ее можно монтировать под водой, не глубже 1 м, или даже заморозить в лед. Хорошо подойдет для освещения любого уличного объекта и помещений с повышенным уровнем влажности – аквариумов, бассейна и т.д.

2. Схема подключения в 4 этапа и 2 важных нюанса

Этап 1. Проверка работы ленты. Прежде чем осуществлять питание и подключение светодиодной ленты, т.е. до того, как вы начнете ее резать, включите ее и дайте проработать 2 – 4 ч. Если будут выявлены дефекты, ленту можно сдать по гарантии продавцу, в противном случае он не примет ее, сославшись на нарушение целостности товара.

Читать еще:  Схема подключения УЗО и автоматов в щитке

Этап 2. Выбор отрезка ленты. Чаще всего в продаже встречаются ленты длиной 5 м, иногда 40 м. Если вы хотите создать мягкое освещение спальни или гостиной, выбирайте ленту длиной 5 м и больше с плотностью светодиодов от 60 на 1 м, например IEK ECO LED LSR-3528. Если же нужно акцентное освещение, берите короткие отрезки ленты с плотностью светодиодов 30 штук на 1 м и ниже, например, LS5050-30LED-IP68-RGB-eco-5m. И в этом случае вам понадобится ее разрезать. Резка ленты производится с помощью ножниц или ножа – исключительно по специально отмеченным местам. Они выглядят как желтые точки – контакты для подключения (на рисунке показано место разреза светодиодной ленты). Шаг резки для ленты прямого включения должен быть кратен 1 м. Для однорядной ленты шаг резки должен быть кратен трем светодиодам, у двухрядной ленты – шести.

Этап 3. Соединение отрезков светодиодной ленты. Можно осуществить двумя способами. Первый – используя коннекторы. Они не требуют специальных навыков использования. Нужно просто сдвинуть фиксатор (зажимную пластину), после чего надвинуть коннектор на контакт светодиодной ленты, а затем вернуть фиксатор на место. После этого присоединяется провод коннектора к контактам на блоке питания.

Второй способ – пайка. Для этого понадобится паяльник, канифоль и хорошее освещение. Перед пайкой следует зачистить жало паяльника, чтобы на нем не было гари и грязи. Рабочая температура для паяльника – в пределах 210 – 260 °С. Перед пайкой контактные площадки светодиодной ленты надо залудить, а через непродолжительное время – припаять. Основание ленты очень тонкое, так что не рекомендуется задерживать паяльник на одном контакте дольше 10 сек, иначе можно прожечь ленту. После окончания работы надо зачистить место пайки любым острым предметом, чтобы избавиться от остатков луда. Пайка более надежна, так как светодиодная лента, своими руками припаянная к блоку питания, не утратит качества контакта с ним, чем порой грешат коннекторы.

Этап 4. Подключение ленты к блоку питания. У большинства современных моделей блока питания выведены провода для подключения к сети 220 В, один из них снабжен вилкой. Из блока питания выходят провода уменьшенного напряжения – 12, 24 или 36 В. Чтобы не перепутать полярность, запомните, что красный означает «+», черный (либо синий) – «-». Но даже если вы перепутаете полярность, при включении диоды просто не засветятся. Неправильная полярность не повредит им – поменяйте ее на противоположную.

  • Если вы подключаете несколько отрезков ленты

Если вы собираетесь подключить несколько отрезков, не следует подключать их последовательно, т.е. друг к другу. Это создаст перегрев на первом отрезке ленты и не даст достаточного напряжения на втором. В итоге обе ленты не будут работать так, как положено. Правильный вариант подключения – параллельный, т.е. вы подключаете провода, выходящие из блока питания, ко входам сразу двух отрезков ленты. Первый отрезок подключаете как обычно, а ко второму ведете индивидуальные провода от блока питания. Так, каждый отрезок подключается самостоятельно.

  • Если вы подключаете RGB- ленту

Блок питания подключается к сети 220 В, к нему нужно подключить контроллер. На выходе контроллера предусмотрены провода соответствующих размеров, к которым присоединяются контакты светодиодной ленты. Правильность подключения можно проверить соответствием излучаемого света включенному цвету диода.

Светодиодная лента – современный элемент декора, который послужит не только для оформления интерьера, но и для акцентного освещения. Устройства долговечны и экологичны, потребляют немного энергии и принимают любую форму, излучают направленный и равномерный свет в широком цветовом спектре. В рубрике нашего сайта вы найдете много вариантов светодиодного освещения и инструменты и приспособления для монтажа. Выбирайте и делайте заказ прямо сейчас!

Как подключить светодиодные ленты — схема

Подключение лед ленты

Светодиодная подсветка – популярный способ создать необычный дизайн в доме с помощью освещения. Чтобы добиться нужного эффекта свечения, важно правильно провести установку и подключение лед ленты. В статье мы подробно расскажем, как подключить диодную ленту своими руками. А в конце вы сможете найти полезное видео по теме.

Что нужно для подключения ЛЕД ленты

Основа светодиодной ленты – длинная, гибкая полоса, вдоль которой располагаются полупроводниковые излучатели – светодиоды.

Соединение диодов в единую цепь производится с помощью гибких электрических дорожек. Цепь формируется по параллельно-последовательной схеме, благодаря чему ленту можно разрезать на несколько функциональных частей, содержащих по 3 или 6 диодов на каждом участке.

На ленте отмечаются линии реза, рядом с которыми присутствуют специальные площадки для присоединения проводов к самостоятельному отрезку.

Для удобства монтажа на внутренней части ленты присутствует двусторонний скотч, с помощью которого и производится ее фиксация на какой-либо поверхности: будь то внешняя стена дома или натяжной потолок.

Источник запитки светодиодной ленты – стационарная сеть. Следует помнить, что полупроводниковые диоды крайне эффективны в преобразовании электрической энергии в световую. Для их работы требуется совсем немного энергии. Для подключения светодиодной ленты требуется напряжение в 12 или 24 Вольта.

Например, один из вариантов размещения диодов предусматривает их плотность – 60 шт. на 1 погонном метре. При этом потребление каждого метра составляет 4,8 Ватта. То есть, 5-метровая лента потребует для себя всего лишь 24 Ватта мощности.

Для того чтобы подавать на диоды электрический ток с уменьшенными параметрами, каждая лента соединена со специальным устройством (регулирующим трансформатором), благодаря которому входное напряжение сети понижается до необходимого уровня.

Для подключения диодной ленты требуется:

  1. Зачистить поверхности от пыли и жирных налетов в местах наклеивания ленты. Это необходимо, чтобы она не отклеилась со временем под собственным весом.
  2. Подключить источник питания с правильно рассчитанным напряжением.
  3. Проконтролировать, чтобы разъем находился в безопасном месте с точки зрения возможного попадания в него влаги, перед тем как подключить диодную ленту к блоку. Да, на самой ленте электрическая мощность (после понижающего блока) маленькая, но даже она может вызвать искру при коротком замыкании. А перед блоком питания – все привычные нам 220 вольт, и если подсветку планируется устанавливать вне стен дома, то розетка и блок питания все равно должны находиться исключительно внутри.

Для подключения диодной ленты важно уделять внимания расчету ее мощности и мощности соответствующего блока питания.

Способы подключения диодной ленты

Подключить LED ленту можно двумя способами:

  1. Через подключение каждой светодиодной ленты к блоку с помощью исходящих от него проводов с заземлением. В этом случае используется только один трансформаторный блок, но нам потребуется разветвитель, либо придется подсоединять провода к соответствующим клеммам самого блока.
  2. Можно осуществить подключение диодной ленты к сети с помощью такого количества блоков, сколько у вас лент в наличии. В этом случае разветвитель, то есть тройник, нужно ставить на входящем проводе от сетевой розетки к трансформаторному блоку.

Перед тем как подсоединить диодную ленту к трансформаторному блоку, следует выяснить, на какое именно напряжение этот блок рассчитан. Лента на 24 В при подаче 12 вольт просто будет тускло светиться, но вот если подать 24 В на 12-вольтовые излучатели, то скорей всего, они просто перегорят. Поэтому перед тем, как подключить ЛЕД ленту, следует внимательно изучить инструкцию по ее эксплуатации.

Если требуется подключать более длинные светодиодные ленты, например, 20-метровые, то в данном случае нужно помнить: ни в коем случае нельзя подключать их последовательно, когда начало новой ленты подключается к концу предыдущей. При таком подключении сила тока отдельных участков суммируется, то есть через первую ленту будет течь суммарный ток, потребляемый всеми остальными лентами, которые вы подключите к первой. Это с большой вероятностью приведет к возгоранию.

Поэтому каждое звено в цепи лент должно подсоединяться проводами к блоку отдельно и независимо от других звеньев. Возможно это не самый удобный способ подключения, но зато самый безопасный и правильный.

Как подключить диодную ленту к блоку

Как правильно установить светодиодную ленту и подключить ее к блоку питания? Для этого нужно изначально точно знать параметры блока питания и потребляемую мощность ленты.

  1. Параметры ленты

Технические характеристики ленты обычно маркируются на катушке. Если вам потребуется разрезать целую ленту на звенья, то нужно понимать, каким образом следует рассчитывать потребляемую мощность каждого звена.

Можно скрупулезно подсчитывать количество светодиодов в звене и умножать их число на мощность одной штуки. Но лучше поступить так: на маркировке катушки находим данные о плотности диодов на 1 погонный метр ее длины. Их количество скажет нам, какую мощность потребляет 1 метр ленты:

№ п/пВсего диодов на 1 п.м. может быть:Соответствующая потребляемая мощность на 1 п.м.
1.604,8 Вт
2.1209,6 Вт
3.24019,2 Вт

А далее следует просто умножить длину звена в метрах на данные, расположенные в третьем столбце таблицы в соответствии с показателем плотности диодов.

  1. Особенности блока

Для надежного подключения светодиодной ленты к сети следует выбирать трансформаторный блок с 30%-ным запасом мощности. Если у вас в наличии 5-метровая лента с плотностью диодов 60 на 1 п.м., то она будет потреблять всего 24 Вт. Поэтому блок для нее нужно подбирать мощностью в 32-33 Вт.

Исходящий плюсовой провод питания ленты следует подключить к разъему L трансформаторного блока. Минусовой провод подсоединяем к клемме N. Желто-зеленую пару заземления подключаем в разъем, обозначенный соответствующим значком.

Обычно после ленты всегда требуется подключить к блоку питания еще и диммер, а в некоторых случаях еще и усилитель яркости светодиодной подсветки. Он подсоединяется к отдельным клеммам трансформаторного блока:

  • Плюсовой провод со стороны блока закрепляется на клемме V+, а со стороны диммера – на клемме DC+.
  • Минусовой – V- и DC- соответственно.

Как безопасно подключить светодиодную ленту

  • Тройники должны обязательно находиться внутри помещения. Это нужно для того, чтобы туда не попала вода и не вызвала короткое замыкание. Обязательное условие расположения тройников накладывает требования к соединительным кабелям, которых должно быть больше.
  • Все используемые кабели, входящие в блок питания и выходящие из него, обязательно должны иметь заземление. Это требование должно соблюдаться даже в том случае, если подключение светодиодной ленты нужно для подсветки потолка. Обычно у современных проводов присутствует такая система цветовой маркировки: фаза – коричневый провод; ноль – синий провод; защитное заземление – желтый или зеленый провод.

ВАЖНО! Чтобы исключить случаи короткого замыкания для установки за пределами дома следует использовать исключительно влагозащищенную светодиодную ленту.

Основные ошибки подключения лент

Все основные ошибки связаны либо с некорректным подключением светодиодных лент, либо с неправильным их монтажом. Давайте разберем каждую в отдельности.

Некорректное подключение

  1. Последовательное подключение лент друг к другу, особенно длиной более 3 метров.

ВНИМАНИЕ! Светодиодные ленты должны быть запитаны исключительно параллельно. При этом неважно, будет ли в качестве питающей магистрали использоваться входящий провод (от сети до блока) или же исходящие провода (от блока до лент).

  1. Подсоединение лент к трансформаторному блоку, рассчитанному на выдачу большей мощности (с большим напряжением).

Неправильный монтаж (расположение)

  1. Светодиоды все-таки нагреваются во время работы, особенно с учетом того, что на 1 погонном метре ленты их несколько десятков. Поэтому располагаться они должны исключительно на затененных, не нагревающихся поверхностях, с температурой, не выше +40°С. Рабочая температура окружающей среды при этом не должна быть более +45°С. Все нагревающие приборы, а также лампы накаливания должны находиться от ленты на расстоянии, не менее 60 см.
  2. Светящаяся лента не должна соприкасаться ни с какими другими объектами и поверхностями. Не должно быть перетираний, сильных изломов. Ее не должно задевать кромкой двери и пр.
Читать еще:  Трехфазный асинхронный двигатель – подключение на 220 вольт

Ошибки подключения светодиодных лент чреваты коротким замыканием различной мощности. Поэтому логичнее всего уделить внимание данному вопросу еще на стадии проектирования схемы подсветки.

Резюме

Светодиодная лента – это длинный электрический провод, напряжения и мощности которого вполне достаточно, чтобы вызвать искру при коротком замыкании. Именно поэтому следует подходить к монтажу светодиодной ленты системно – сформировать электрическую схему подключений, спроектировать, где лента будет проходить. Только в этом случае получится красиво и безопасно. Если следовать нашим общим рекомендациям, то у вас получится правильно установить и подключить ленту.

Подключение светодиодной ленты своими руками

Светодиодные ленты на данный момент являются самыми экономичными источниками освещения и используются для выполнения подсветки части конструкций оборудования или интерьера. Ленты бывают одноцветные и многоцветные.

Для каждой ленты существуют свои особенности при подключении. Мы расскажем, как правильно выполнить подключение светодиодной ленты.

Общие правила при подключении

  1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.
  2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.
  3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.
  4. Определиться со схемой включения светодиодных лент.

Для одноцветных лент:

— схема последовательного включения светодиодных лент (до 10 метров общей длины):

Схема последовательного включения светодиодных лент через блок питания 220 В / 12 В

— схема параллельного включения:

Схема параллельного включения

Для многоцветных лент:

— схема последовательного включения:

Схема последовательного включения

— схема параллельного включения:

Схема параллельного включения для многоцветных лент

5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

6. Очень аккуратно обращаться со светодиодными лентами.

Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

Пошаговая инструкция

Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

  1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов. Резка светодиодной ленты
  2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей. Зачистка ленты
  3. Устанавливаем коннектор. Вытягиваем контакты Вставляем ленту в разъем

Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.

  • Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора. Проверяем полюса
  • Проверьте прочность соединения перед установкой.
  • Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента. Соединение кабелей

    Провода необходимо спаять между собой.

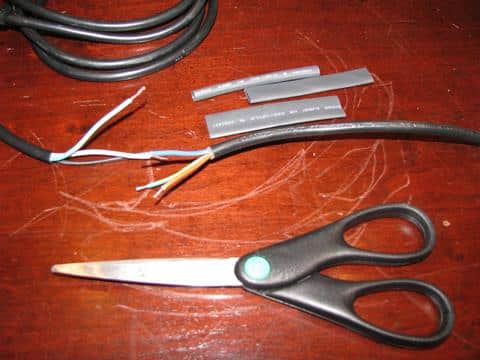

    Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.

    Термоусадочные трубки

    После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно. Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.

    Соединение ленты и котактов

    Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.

    Общий вид схемы

    Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

    Система подключения к USB

    Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

    Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

    Установка RGB ленты

    Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

    Схема rgb ленты

    Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

    Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

    Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

    Как подключить светодиодную ленту в авто

    Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

    Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

    Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

    Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

    Что важно:

    — при выборе и установке дополнительного оборудования в автомобиль необходимо помнить, что мощность генератора определена конечной цифрой, за рамки которой выходить не стоит. Можно остаться без аккумулятора, да и без генератора тоже.

    Информация для покупателей

    На рынке предлагается большой ассортимент светодиодных лент и дополнительного оборудования для их подключения. Сюда входят:

    • блоки питания;
    • контроллеры;
    • диммеры;
    • профили для ленты.

    Средняя цена светодиодной ленты, блока и одного контроллера – от 20 долларов до 200. Стоимость изделия зависит от многих факторов. Здесь учитывается и марка оборудования и её технические характеристики.

    Делайте правильный выбор господа и помните: «скупой платит дважды»!

    Как соединить светодиодные ленты между собой — правила и ошибки при подключении LED ленты своими руками (85 фото и видео)

    Светодиодные ленты – отличное решение для дизайна, однако при их прокладке нужно соблюдать некоторые правила. Например, надо знать, как соединять ленты между собой, если требуется чередование одноцветных и цветных или же длины ленты недостаточно для оформления участка интерьера, и ее нужно увеличить.

    Краткое содержимое статьи:

    Способы соединения диодных лент

    Есть два наиболее популярных способа соединения диодных лент:

    • при помощи специальных коннекторов;
    • путем пайки.

    Первый способ – соединение ленты коннектором — более дорогостоящий в силу того, что детали для соединения могут обойтись дороже, чем сами ленты. При этом он достаточно простой в исполнении.

    Коннекторы бывают прямые – для стыковки отрезков лент на участках без рельефа, и угловые – для соединения диодов в местах, где основа делает крутой поворот, и загиб ленты может спровоцировать залом токопроводящей жилы.

    Второй способ дешевле в исполнении, но требует наличия у исполнителя навыков пайки и некоторого времени.

    Использование коннекторов

    Чтобы соединять светодиодные ленты без пайки, удобно использовать коннекторы, однако нужно учесть некоторые моменты:

    Чем меньше соединений – тем лучше, безопаснее и надежнее.

    Не следует соединять между собой длинные отрезки, в идеале длина одного цельного полотна при последовательном соединении не должна превышать 5 метров – все дело в увеличении силы тока (более 1А на метр ленты), а значит – и нагрузки на электросети, при этом сечение токопроводящей жилы рассчитано на работу одной пятиметровой бухты.

    Перед работой необходимо убедиться, что черный провод – это действительно «земля», то есть «минусовой», так как известны случаи, когда полярность, указанная на ленте, не совпадала с действительной.

    Разрезать ленты можно только по разметке, на отрезки с количеством диодов, кратным трем, разметка представляет собой поперечную линию черного либо белого цвета, иногда присутствует изображение ножниц.

    Пошаговая инструкция по подключению светодиодной ленты

    • Одноцветная
    • Выбираем схему подключения
    • Соединяем комплектующие
    • Многоцветная

    Одноцветная

    Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

    Выбираем схему подключения

    Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

    Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

    Последовательно (допускается, если нужно добавить небольшой отрезок):

    С двумя блоками питания (если лента большой длины):

    Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

    Диммер нужно подключать после блока питания, так, как показано на этом примере:

    Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

    Соединяем комплектующие

    В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

    1. Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
    2. Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм 2 . При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
    3. Подготовить паяльник, канифоль и припой.
    4. Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
    5. Зачистить провода для подключения изделия на 2-3 мм для пайки.
    6. Выполнить лужение проводов и контактных площадок для пайки.
    7. Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой. Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
    8. Заизолировать место пайки, используя термоусадочную трубку. Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
    9. Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
    10. К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

    Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

    Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

    Многоцветная

    Если Вы хотите подключить цветную RGB ленту в домашних условиях, технология соединения не слишком изменится. В схему с многоцветным устройством добавится контроллер, без которого схема работать не сможет, а также на выходе будет 4 контакта вместо двух. Схемы подключения RGB ленты мы также рассматривали, предоставляем их еще раз к Вашему вниманию.

    Два блока питания:

    В остальном инструкция по соединению аналогична предыдущей – провода паяют, оголенные контакты изолируются, после чего проверяется правильность подключения всех элементов цепи! Наглядно увидеть, как подсоединить разноцветную RGB ленту к сети своими руками, Вы можете на видео ниже:

    Вот и все, что мы хотели рассказать Вам о том, как подключить светодиодную ленту к 220 вольт своими руками. Как Вы видите, инструкция по подключению многоцветной и одноцветной модели не сильно отличаются, главное – правильно подсоединить провода по цветам. Если вдруг у Вас возникли вопросы, можете задать их, используя форму Вопрос электрику!

    Подключение светодиодной RGB-ленты своими руками

    Светодиодные ленты, позволяющие получать разнообразные световые эффекты, находят широкое применение в создании различных вариантов освещения и подсветки в быту, офисах, объектах культурного назначения и на улицах.

    Светодиодная лента представляет собой гнущуюся плату, на которой находятся светодиоды.

    Длина диодных лент обычно составляет пять метров, ширина от восьми до двадцати миллиметров.

    Светодиодные ленты

    В продажу они поступают намотанными на пластмассовые бобины.

    RGB-светодиод

    Светодиодная лента разделяется на отдельные отрезки, состоящие из нескольких диодов. Если возникает необходимость откорректировать длину RGB-светодиодной ленты, присутствует возможность разъединить ее вдоль полоски, проходящей через контактные точки подключения и помеченной изображением ножниц.

    Количество элементов на этом фрагменте зависит от типа данного изделия, и после подключения его к источнику питания он сохранит работоспособность.

    На картинке видно, где можно разрезать RGB-ленту

    Объединить кусочки ленты можно посредством коннектора. Для этого нужно поместить концы с контактами в разъем и закрыть крышку.

    Объединение кусочков ленты посредством коннектора

    При этом нужно соблюдать полярность.

    Также можно произвести это соединение, используя пайку. Провода нужно заизолировать.

    Соединение проводов с помощью пайки Схема рабочего фрагмента RGB-ленты

    Наиболее распространено применение диодных лент с диодами SMD5050.

    Для того чтобы подключить RGB-ленту, необходимо предусмотреть блок питания, контроллер и (при необходимости подсоединения нескольких диодных лент) усилитель.

    Чтобы подключить RGB-ленту, надо грамотно выбрать блок питания согласно ее мощности и напряжению. Соединение этой ленты с входным напряжением сети 220 В (без блока питания) приведет к ее мгновенному выходу из строя.

    Светодиодные ленты рассчитаны на работу от источника постоянного тока напряжением 12 В или 24 В. Этикетки ленты содержат информацию о рабочих параметрах.

    В качестве мощности, которую потребляет лента, всегда указывается та, которая приходится на законченный фрагмент длиной в 1 метр. Потребляемый каждой цветовой цепью ток всегда можно найти в справочниках.

    Если не известны никакие (кроме напряжения питания) параметры ленты, можно все рассчитать. Разобраться с методикой расчета потребляемого тока и выбора блока питания можно на примере условно неизвестного типоразмера цветной светодиодной ленты длиной пять метров, работающей при напряжении 12 В.

    Чтобы определить все неизвестные параметры, сначала нужно измерить длину сторон светодиода.

    Предположим, она составляет 5 на 5 миллиметров. В справочниках по светодиодам такие геометрические размеры соответствуют светодиоду RGB SMD5050. Далее необходимо выяснить, какое число их расположено на 1 м. Допустим, что их 30 шт.

    На один из трех кристаллов светодиода приходится ток 0,02 А, значит, весь светодиод, состоящий из трех кристалликов, потребляет 0,06 А.

    Количество светодиодов на одном расчетном отрезке – 30 штук. Следовательно, перемножив полученную силу тока 0,06 А на 30 штук, получится 1,8 А (0,06 х 30 = 1,8).

    Но так как между каждой тройкой диодов выполнено последовательное соединение, ток, проходящий через 1 метр ленты, меньше в 3 раза и составляет 0,06 А.

    Соответственно, ток, потребляемый всей лентой, равен 3 А (0,06 А х 5 м = 3 А).

    Путем проведения несложных расчетов было установлено, что в рассмотренном выше случае необходим источник питания постоянного тока с напряжением на выходе 12 В, поддерживающий нагрузку более 3 А (с запасом около 30 процентов). Поэтому подходящим вариантом оказался адаптер APO12-5075 UV, рассчитанный на нагрузку до 5 А.

    Если напряжение на выходе блока питания будет строго соответствовать расчетному, то источник питания в этом случае все время будет работать в крайне тяжелом режиме. Поэтому срок службы его значительно сократится.

    Контроллер необходим для подключения светодиодных лент и служит для регулирования цвета и яркости устройства. Подключаться он должен с одной стороны к блоку питания, со второй – к цепи светодиодов.

    При необходимости может использоваться схема подключения RGB-ленты непосредственно к блоку питания (без контроллера). Для этого нужно к плюсовому контакту драйвера подключить плюсовой провод ленты и к минусовому контакту прикрепить сразу три цветовых провода, соединив их вместе.

    Но при таком подключении светодиодной RGB-ленты можно будет получить только один цвет свечения светодиодов без возможности его регулирования.

    Расчетным путем было получено, что суммарный ток, потребляемый всей лентой, составляет 3 А. Но ток каждой цветовой дорожки в три раза меньше этой величины.

    Поэтому чтобы светодиодная лента работала в нормальном режиме, нужно, чтобы ток на выходных контактах контроллера (которые предназначены для подключения цветовых полос R, G, B) составлял третью часть от поступающего с блока питания тока.

    Отсюда следует, что в рассматриваемом нами случае нужно применить контроллер напряжением на 12 В и током нагрузки 1 А на каналах R, G и B.

    В соответствии с этими параметрами можно выбрать контроллер LN-IR24B, который оснащен пультом дистанционного управления, работающим в радиочастотном диапазоне.

    Весь набор (подобранный расчетным путем) комплектующих, обеспечивающих работу LED-ленты в штатном режиме

    Ниже представлена схема подключения светодиодной RGB-ленты длиной 5 метров через блок питания и контроллер.

    L – контакт для подачи фазного напряжения сети 220 В;

    N – контакт для подсоединения нулевого провода;

    PE – контакт для заземляющего провода.

    Провода цветовых каналов R (красный), G (зеленый), B (синий) подключаются к клеммам, обозначенным на контроллере соответствующими буквами.

    При несоблюдении этого условия светодиоды не потеряют способность цветового свечения, но при попытке настроить желаемую цветовую гамму будут получаться цвета, не соответствующие разметке, нанесенной на пульт управления.

    Входное напряжение сети 220 В подается на контакты L и N блока питания.

    Выпрямленное и преобразованное напряжение 12 В выходит на контакты +V и –V блока питания, после чего через соединяющие провода оно поступает на одноименные входные контакты контроллера.

    На выход этого прибора выведены три линии с обозначениями R, G и B, которые служат для подключения цветовых каналов светодиодной ленты к контроллеру.

    Контакт +V – для общего плюсового провода.

    Если мощности блока питания и контроллера позволяют подключить RGB-ленту длиной до десяти метров, это можно сделать, подсоединив к соответствующим выходным клеммам контроллера по два провода, идущих на 2 разные ленты, соединив таким образом их параллельно на контактах контроллера. То есть к одному контакту присоединяется сразу два провода. Но использовать такую схему не рекомендуется. В случае ошибки при расчете мощности блока питания и контроллера может не хватить на дополнительную ленту.

    Схема подключения двух лент по 5 метров через один блок питания и контроллер. Эти две ленты подключены параллельно контроллеру Внешний вид контроллера и подсоединяемых к нему проводов от двух RGB-лент Второй вариант подключения двух пятиметровых лент (с применением дополнительного блока питания и усилителя)

    Последовательное подключение нескольких лент без использования дополнительного оборудования не применяется, потому что в результате падения напряжения на ленте наиболее удаленные от регулирующей аппаратуры участки будут светиться очень слабо или вовсе не будут.

    Для подключения светодиодной ленты длиной от 5 метров необходимо на каждом участке использовать усилитель и дополнительный блок питания. Усилитель – это прибор, усиливающий сигнал контроллера.

    Если мощности блока питания и контроллера не хватает для подключения двух и более лент, используется схема подключения с усилителями и добавляются дополнительные блоки питания, соответствующие параметрам каждой отдельной ленты.

    Подключение четырех RGB-диодных лент с использованием своего усилителя и блока питания для каждой ленты. Здесь усилители присоединяются к контроллеру параллельно

    При наличии у контроллера резерва мощности (в пределах 30 процентов) имеется возможность создания цепи, исключающей применение усилителей. Каждая лента к контроллеру подключается параллельно и устанавливается общий для всех комплектующих мощный блок питания. Поэтому нужна принудительная вентиляция.

    Это создает дискомфорт из-за шума, создаваемого вентилятором.

    Прилагаемая схема разъясняет, как подключить светодиодную ленту параллельно-последовательно.

    Схема подключения светодиодной ленты параллельно-последовательно

    Здесь параллельно к контроллеру подключена только первая RGB-лента.

    Любая следующая присоединяется последовательно к предыдущей через усилитель.

    Усиливающие приборы коммутируются с сетью 220 В через индивидуальные блоки питания.

    Схемы подключения RGBW-лент аналогичны схемам соединения RGB-лент. Отличие заключается в необходимости применения RGBW-контроллера, у которого имеется дополнительный цветовой вывод «white» (белый). С помощью такой ленты можно создавать наиболее интересные цветовые решения.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
