Для чего заземление

Что такое заземление? Как сделать и для чего нужно заземление

Заземление и приземление. Слова однокоренные. Приземление обозначает стыковку с поверхностью. Заземление – термин из сферы электроприборов и связанного с ними. Остается проанализировать какова связь с землей.

Что такое заземление

Если обсуждается связь электрооборудования с почвой, возможно, речь о заземлении. Иногда, на поверхности приборов скапливается разряд. Среди причин – нарушение поверхности проводов. Сквозь прохудившуюся изоляцию ток с техники переходит на тела прикасающихся к нему людей, животных.

Плоть становится проводником на пути электронов к земле. Зная сие, люди предлагают напряжению иной путь. Провожатым делают провод, уходящий от аппаратуры в почву. Сопротивление кожи току выше, чем у металла.

Получив выбор, высвободившийся ток переходит на сплавы. Почва, куда они ведут, отлично поглощает энергию. Особенно хорошо ток «растекается» в водоносных слоях земли.

Придумал, как сделать заземление Бенджамин Франклин. Ему принадлежит идея громоотвода. Изначально, американец прикрепил металлический прут к машинному кондуктору.

Заряд с последнего начал плавно стекать по шпилю, подобно тому, как перед грозой ток спускается по мачтам судов и шпилям церквей. Франклин был уверен в электрической природе молнии и догадался, что при высоком потенциале поля, часть электронов из него могут оттягивать на себя проводники.

Общий заряд уменьшается. Вместо искровой молнии рождается коронный разряд, тот самый стекающий и лишь слегка лучащийся. Такой не способен воспламенить окружающие предметы и опалить плоть.

Получается, с практической точки зрения контур заземления – это защита здоровья и материального имущества. Подробнее о роли отвода тока в почву расскажем в следующей главе.

Зачем нужно заземление

Если описывать ток, то это субстанция без запаха, вкуса и цвета. Прикасаясь к предмету под напряжением, человек может не знать об опасности. Искрить начинает лишь в случае короткого замыкания. Оно происходит при соединении точек электрической цепи с разными электронными потенциалами.

«Молчаливое» заземление призвано уберегать от столь же незаметного напряжения. Потенциал земли уравнивается с потенциалом корпуса электрического прибора. Однако, полностью отвести ток в землю удается лишь при низком сопротивлении на участке цепи.

Альтернативой заземлению служит зануление. Его провод подводится к трансформаторной нейтрали подстанции. При попадании фазы на прибор, происходит замыкание. Оно служит толчком к срабатыванию в сети предохранителей.

Прибор автоматически отключается. То есть, зануление дает людям сигнал о неисправностях, но напряжение остается на корпусах приборов. Нужно починить сеть, лишь потом возвращаться к эксплуатации оборудования. Актуально для промышленных объектов. Дома заземление лучше.

Зануление еще именуют рабочим заземлением. Руководствуются не столько вопросами безопасного труда, сколько подстраховкой на случай аварии. Нужно обеспечить возможность работы оборудования в экстремальных условиях.

Обычное же заземление именуют защитным. Его главная роль – спасти жизни и здоровье людей. Для удара током, кстати, мало прикоснуться к аппарату под напряжением. Нужна электрическая цепь.

В ней 3 участника – прибор, тело и земля. Если человек, к примеру, зависнет в воздухе, цепь не сложится и удар током минует. Но, как сетовала героиня повести Островского «Гроза»: — «Почему люди не летают?»

В первой главе указывалось, что еще лучше земли ток вбирает вода. Смертельными, обычно, становятся электрические дуги, формирующиеся через тело человека в мокрую почву, лужу.

Достаточно вспомнить сцены из фильмов с опусканием в воду руки с включенным феном. В общем, заземление приборов особенно важно во влажных помещениях, площадях с риском затопления.

Способность разных грунтов столь же по-разному «воспринимать» ток – это сопротивление заземления. Земля противодействует растеканию по ней электронов. Есть рамки этого противодействия. Для частных коттеджей и дач рекомендовано сопротивление в 30 Ом. На газопроводах и молниеотводах достаточно 10-ти Ом, а на телекоммуникациях – 2-4-ех.

Третьим типом заземления признан тот самый громоотвод, созданный Бенджамином Франклином. Отсутствие защиты на бытовых и промышленных приборах редко приводит к пожарам.

Температура в месте напряжения невысока. Дабы началось возгорание, нужна искра и легковоспламеняющиеся газы в воздухе. Совпадают факторы редко. При ударе же молнии точка взаимодействия с ней раскаляется до 30000 градусов. 1/5 пожаров на личных усадьбах – итог попадания небесного разряда.

Такова статистика. Поэтому, заземление в частном доме необходимо и на приборах, и на крыше в виде металлического шпиля. Как установить его, и сделать защиту на электроаппаратуре, поведаем далее.

Как сделать заземление своими руками

Шпиль громоотвода, обычно, представляет стальной стержень шириной сантиметр и длиной около 2,5 метров. Это приемник тока. Устанавливают его в верхней точке крыши. Известно, что молнии притягивают именно высотные объекты.

От приемника по стенам дома спускают катанку. Это провод заземления с круглым и широким сечением. Ведут катанку поодаль от окон и дверей. Сам заземлитель делают общим с бытовыми приборами жилища.

Иначе говоря, провода-проводники из дома и с крыши ведут к одному контуру, зарытому в грунт. Достаточно рамы из 3-ех электродов. Так называют проводники 1-го типа в контакте с ионным проводником.

Электроды для контура заземления должны быть «голыми», то есть без антикоррозийными диэлектриками. Ограничиваются лаком в местах сварки.

Нужно учесть постепенное истончение стали под действием коррозии. Поэтому, электроды берут с запасом в сечении. Есть минимальные требования. Так, ширина оцинкованного прута должна быть 6 миллиметров и больше. Минимум для прутов из черного металла – сантиметр.

Электроды в заземляющем контуре соединяют лентой из стали. Такую именуют трипсом. С электродами его сваривают. Можно сделать заземление своими руками. Важно увести контур на метр от стен и на 5 метров от пешеходных тропинок и крыльца дома.

Соответственно, удобно уводить проводники на задние стены строения и скаты крыши. Впрочем, бывают дома с несколькими входами. Важно удалить контур на 5 метров от каждого.

В частных домах удобно делать систему естественного заземления. Оно заключается в использовании для проведения тока уже имеющихся в строении элементов. По фундаменту, к примеру, напряжение может провести арматура. В общем, можно сэкономить на покупке провода и сохранить естественный вид здания. Провод, кстати, именуют искусственным заземлителем.

В многоквартирном доме система заземления подводится к щиткам. Они должны входит в контур системы. Соединение с ним происходит через шину заземления. К ней подведено много проводников. Шина позволяет выровнять потенциалы сети.

Делают элемент из железа. По сути, медь и алюминий подойдут лучше, но дороги и есть риск вырезания металла с целью сдачи в пункты приема. Сделать шину можно даже из золота, что тоже нелогично при наличии дешевого и не интересующего сборщиков сплавов железа.

Заземляющий провод, хоть в квартире, хоть в доме, должен входит в основную проводку совпадать по сечению с фазной жилой в разводке по дому. Таков стандарт. Соответственно, проводка делается трехжильной.

Одна «жила» в ней – ноль, вторая – фаза, а третья – заземление. Розетка с ним снабжена контактами. Они подведены к корпусу. Его включение автоматически «запускает» не только бег тока, но и работу заземлителя.

Износ изоляции ведет не только к коротким замыканиям. На них реагируют автоматы защиты. Чаще из системы «утекают» малые токи. На них настроено УЗО. Аббревиатура расшифровывается как «устройство защитного отключения». Однако, направляют излишки тока оба прибора в заземляющий провод, а тот уводит напряжение в грунт.

Кроме стационарного заземления бывает переносное. Его используют, как правило, на предприятиях во время отключения от тока участков сети вблизи электроустановок. Есть риск ошибочной подачи напряжения или появления наведенного тока. Под последним понимается некое перекидывание электронов с соседней линии, которая остается проводящей.

Переносное заземление – это таскаемый с собой проводник, желательно, из меди. У нее сопротивление минимально. Провод подсоединяется к токоведущей линии. Предварительно ее обесточивают. Второй конец переносного проводника подсоединяется к заземлителям. Речь хоть об естественных, хоть об искусственных отводах потока электронов.

Какой инструмент пригодится

Для искусственных заземлителей берут стальные пруты, уголки и трубы. Последние могут быть как круглого, так и прямоугольного сечения. Подойдет и бетон. У него есть электропроводный тип. Использование бетона выгодно с точки зрения устойчивости материала к коррозии.

В землю электроды загоняются кувалдой. С заводскими наборами работают отбойниками. Для соединения штырей берут латунные резьбовые муфты. Соединение проводящего провода с электродом идет через зажим. Берут стальной.

Снизить сопротивление на стыках помогает специальная паста. Она есть в электротехнических магазинах. Сваривают конструкцию, естественно, сварочным аппаратом или по старинке паяльником. Стремянка во время монтажа тоже пригождается.

Не забываем и про стальную, медную муфту, если делаем заземление в многоквартирном доме. В общем, точный набор инвентаря зависит от типа строения, его этажности, мощности сети.

Что такое заземление и для чего оно предназначено?

Заземление — важная часть электрической системы, однако оно нужно далеко не везде. Зачем нужно заземление в розетке и что оно дает — читайте в публикации.

Определение понятия

Если сказать кратко и простыми словами, то:

Заземление – это устройство, которое защищает человека от поражения электрическим током, если всё электрооборудование соединено с землей. В аварийной ситуации опасное напряжение «стекает» на землю.

Защита – основное назначение заземления. Оно заключается в подключении дополнительного, третьего заземляющего проводника в проводку, который соединен с таким устройством, как заземлитель. Он, в свою очередь, имеет хороший контакт с землей.

Заземление бывает рабочим и защитным по назначению. Рабочее нужно для нормального функционирования электроустановки, защитное нужно для обеспечения электробезопасности (предотвращения поражения электрическим током).

Обычно заземление (заземлитель) выглядит как три электрических прута вбитых в землю, на одинаковом расстоянии друг от друга, расположенных в углах равностороннего треугольника. Эти пруты соединены между собой металлической полосой. Вы могли видеть такие пруты около домов и сооружений.

Также вы могли заметить, что на стенах многих зданий внутри или снаружи закреплены металлические полосы, иногда выкрашенные желтыми и зелеными чередующимися полосами – это заземляющая шина, она тоже соединена с заземлителем. Заземляющая шина нужна для того, чтобы не тянуть от каждой электроустановки заземляющий провод.

Третий проводник обычно соединяется с корпусом электрических приборов, обеспечивая защиту от появления на нем опасного напряжения. В кабелях он обычно имеет меньшее сечение, чем соседние «рабочие» жилы и другой цвет изоляции – желто-зеленый.

Требования к заземлению

Требования к защитному заземляющему контуру заключаются в следующем:

  1. Заземлены должны быть все электроустановки, в том числе металлические дверцы электрошкафов и щитов.
  2. Сопротивление заземляющего устройства не должно превышать 4 Ом в электроустановках с заземляющей нейтралью.
  3. Необходимо использовать системы уравнивания потенциалов.

Мы разобрались что такое заземление, теперь поговорим о том для чего оно нужно.

Почему человека бьёт током

Рассмотрим две типовых ситуации, когда вас бьет током:

  1. Стиральная машинка исправно выполняла свою работы, а когда вы захотели её отключить – почувствовали, что её корпус «щипает» вас. Или еще хуже, когда вы к ней прикоснулись – вас серьезно «дёрнуло».
  2. Вы решили принять ванну, включили воду, взявшись за кран, вы почувствовали такое же действие электричества – пощипывание или сильный удар.

И та и другая ситуация решается подключением заземления к корпусам приборов и всех металлических частей в ванной комнате и установкой УЗО или дифференциального автомата на вводе электроэнергии в дом или на группу потребителей.

Как работает заземление

Для начала разберемся, почему на корпусе стиральной машинки или другого электрооборудования появилось опасное напряжение. Всё достаточно просто – изоляция проводников по какой-то причине испортилась или повредилась и поврежденный участок касается металлического корпуса какой-то из деталей оборудования.

Если у вас нет заземления или зануления корпус поврежденного устройства для электрической цепи ничего собой не представляет, пока вы его не коснетесь, конечно. Вы подходите к прибору, стоите на полу, пол имеет хоть и слабый, но какой-то контакт с землей. При прикосновении к корпусу ток начинает протекать через вас в землю. Для протекания тока нужна разность потенциалов, а потенциал фазного провода всегда больше потенциала земли. Получается, что вы замыкаете фазный провод на землю своим телом.

Читать еще:  Схема cистемы заземления ТТ и область применнения

Для человека опасны даже такие маленькие значения как 50 мА – такой ток может привести к фибрилляции желудочков сердца и смерти.

Так вот принцип работы заземления заключается в следующем: к заземлителю подключаются корпуса всех электроприборов, дополнительно устанавливается УЗО. В случае возникновения опасного напряжения на корпусе заземление всегда притягивает опасный потенциал к безопасному потенциалу земли и напряжение «стекает» на заземление.

Для чего применяются УЗО и дифавтоматы

Простое заземление устройств – это хорошо, но еще лучше обеспечить дополнительную защиту. Для этого придумали устройство защитного отключения (УЗО) и дифференциальные автоматы.

Дифавтомат – это устройство, которое в своём корпусе объединяет УЗО и обычный автоматический выключатель, так вы сэкономите место в электрощите.

УЗО – реагирует только на токи утечки. Принцип его работы такой: оно сравнивает количество тока через фазный и через нулевой провод, если часть тока утекла на землю, то оно моментально реагирует, отключая цепь. Их отличают по чувствительности от 10 до 500 мА. Чем чувствительнее УЗО, тем чаще оно будет срабатывать, даже при незначительных утечках, но не стоит устанавливать слишком грубое УЗО для дома.

Принцип работы защищенной цепи простым языком:

Когда на корпус заземленного электрооборудования попадает фаза, между фазным проводом и корпусом начинает протекать ток. Тогда УЗО замечает, что по фазному проводу прошел ток, часть тока куда-то делать и по нулевому проводу вернулся меньший ток, после чего эта цепь обестачивается. Так вы защищены от удара током.

Если установить УЗО в двухпроводной электроцепи без заземляющего проводника и где-то появится возможность утечки тока, оно сработает только после того как вы коснетесь этого места и ток утечет на землю через вас. В таком случае вы тоже будете в безопасности.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Для чего нужно заземление и как его сделать

Каждый человек знает, что такое электричество. Каждый судит о нем по-разному. Для кого-то это телевизор, люстра и выключатель, для кого-то — источник энергии, но все понимают, что это такая штука, которая может и долбануть. И они правы, поскольку тряхнуть может действительно крепко, а порой и вообще убить.

Организм человека — почти вода с растворенными солями в ней. Одни говорят: на 60 % из воды, другие — на 99. Оставим это, важно другое: человек электропроводен! То есть, он способен проводить через себя ток. И если этот ток достаточной силы, в организме возникают порой необратимые процессы, ведущие к гибели.

Зачем нужно заземление

Не будем скрупулезно считать, какой силы ток может убить, все равно это достаточно неприятно. Я испытал это на себе, нисколько не совру, не один десяток раз. Причины: по малолетству — незнание, а далее — обычный русский авось и пофигизм.

Исход ситуации, когда человек касается оголенного проводника, находящегося под напряжением, может быть разным. Если представить себе такое, что человек висит в воздухе, ничего более не касаясь, то ничего не происходит. Он остается целехонек и здоровехонек, он даже не поймет, что провод под напряжением. Потому что действует правило: если нет цепи, то нет и тока. К примеру, сидит ворона на проводе — и ничего, жива-здорова, еще и каркает сверху.

Совсем другая ситуация, когда человек стоит босыми ногами на мокрой земле и хватается за провод. Создается замкнутая цепь: силовой трансформатор — провод — человек — земля — и снова трансформатор. Обмотки трансформатора тоже заземлены определенным образом, а земля — прекрасный проводник.

И даже совсем не обязательны босые ноги и мокрая земля. И обувь сырая — тоже проводник, и пол бетонный, и плитка, и даже гидроизоляция гарантий не дает. И вот по этой замкнутой цепи побежали электроны, а у несчастного закатились глаза и пошла клочьями пена изо рта. Хорошо, если он в судорогах отцепился от провода, но чаще всего совсем наоборот: еще больше сжал его скрюченными пальцами. Кошмарная картина.

И воронам тоже несдобровать, если их слишком много на проводах соберется, да еще крыльями начнут размахивать. Я не однажды наблюдал, как от такого вороньего шабаша только перья летят, потому что замыкают они собою два провода, тем самым создавая опять же замкнутую цепь для протекания тока.

У электриков, кстати, в правилах безопасности предусмотрены не только диэлектрические перчатки и изолированный инструмент, а еще и диэлектрические коврики, боты. Эти коврики и эта обувь — дополнительная защита, которая не позволяет создавать замкнутую цепь при случайном касании проводника голой рукой. Короче, нет замкнутой цепи — нет тока.

Что нужно заземлять

Все, что выше — лишь преамбула, но теперь мы понимаем, зачем заземление. Оно служит для защиты человека при прикосновении к металлическим частям оборудования, находящегося под напряжением.

Пример: сделал Вася систему отопления в доме, поставил батареи, скрутил/сварил нужные трубы, да встроил еще и электрический котел с электротэнами. Включил — все работает, все прекрасно, Вася ходит, трубы щупает, радуется: тепло!

А в один прекрасный момент (какой уж тут «прекрасный»?) его ТЭН вышла из строя, да замкнула фазу на корпус котла. Батареи и трубы теперь под напряжением, ждут не дождутся, когда кто-нибудь или что-нибудь не создаст цепь для протекания тока. И вот жена Васина пол только что в кухне вымыла да вздумала тряпку на батарею повесить, посушить. Пол сырой, ноги босые, тряпка мокрая. Ох и достанется Васе, если жена жива останется, тут-то и усвоит Вася раз и навсегда, для чего заземление да зачем…

А вот если бы Вася сделал нормальный контур заземления, да котел свой надежно заземлил — ничего бы не было. Говоря простецким языком, ушла бы фаза на землю, ток получился бы огромный, автоматический выключатель не выдержал бы и давно уже отключил бы этот котел. И даже если бы не отключил, то потенциал на батареях да трубах, соединенных с землей, был бы практически нулевой, а жене уж ничего бы не досталось.

Котлы разного рода, даже если греют они не электричеством, а газом. Ведь к ним тоже подводятся провода, питают автоматику. Перетрется где-нибудь от времени фазный провод, или мышь, вечно голодная зараза, изоляцию погрызет — и здрасьте: фаза на корпусе. Станки бытовые разные, инструменты. У обмотки двигателя изоляция нарушилась — опять привет, опять корпус под напряжением. Или насос, к примеру, да мало ли еще чего электрического нагорожено в доме!

А еще нельзя пренебрегать заземлением при использовании бетоносмесителя. Тут уж прямая дорога к беде в случае чего. Работаем с водой, все вокруг сырое, обувь, земля вокруг. Упаси господи!

А возьмем чайник. Чего тут может быть, безвредный такой электроприбор! Корпус пластмассовый, изоляция, как-никак. Но и чайник может оказаться мокрым. Подсунул Вася чайник под кран, налил воды, да неаккуратно налил и на корпус попало. Только у Васи теперь все в ажуре, и третий контакт в евророзетке не пустой висит, а все чин по чину: заземлен. Молодец Вася, все правильно сделал.

Как сделать контур заземления

Это совсем несложно. Ведь для заземления что нужно: организовать так называемый контур из нескольких металлических штырей, вбитых в землю и соединенных меж собой прутом или полосой на сварке. Штыри эти располагаются по периметру дома, таким образом создается как бы защитная зона, в которой выровнен электрический потенциал. Четыре штыря по углам — хорошо. Шесть таких точек — еще лучше. Можно и больше, срок службы увеличится.

Длина штырей — не менее 3-х метров. Диаметр стального штыря — 16 мм или более. Никакой краски на нем не должно быть. Если штырь оцинкованный или медный — допускается 12 мм.

Если грунт податливый, вобьешь их кувалдой в считанные минуты. Не забудь только заострить конец. Концы штырей соедини меж собой по всему периметру стальной полосой сечением не менее 100 кв. мм на сварку. Останется только покрыть полосу горячим битумом, чтоб меньше ржавело. Можно все это заглубить в землю, это допускается.

Сама по себе эта конструкция панацеей не является, ничего не даст, если к ней не подключать ничего. Шинка должна быть в дом введена и на ней в удобном месте должны быть болты приварены, с их помощью и подключаются провода заземления от того же Васиного котла и третий провод евророзеток.

Остается только одно: проверить параметры этого устройства, насколько они отвечают нормативам. Здесь придется обратиться к электрикам, у которых имеются соответствующие приборы для замера сопротивлений, соответствующие методики. Вообще, замеры необходимо проводить периодически, хотя бы 1 раз в 10 лет, потому как штыри в земле со временем ржавеют, электрическое сопротивление увеличивается. Исправить это тоже несложно: вбить рядом еще по штырю и приварить к ним шинку.

Вот и все, и пусть ни одна микроволновка никогда не щиплет твоих домочадцев, ни одна труба или батарея не бьет, молнии держатся подальше от громоотвода. Да, кстати: никогда не используй в качестве заземления трубопроводы центрального отопления или, упаси господь, газовые и канализационные трубы, проложенные в земле. Правилами допускается применять проложенные в земле трубы сети централизованного водоснабжения, но лично я и этого делать не стал бы.

Все это имеет соединения, все это изолируется в земле, утепляется, и никто не производит никаких замеров по электрическому сопротивлению. Если Петя, твой сосед, утверждает, что у него и через эти трубы все работает нормально — это его проблемы, поскольку это еще не значит, что он защищен.

В этой статье читайте про системы заземления для загородного дома: разновидности, отличия и особенности конструкции.

Зачем нужно заземление с точки зрения электробезопасности

Каждый человек знаком с понятием «электричество», и каждый судит об этом по разному, и относится, соответственно, также. Многие воспринимают его как отдельный элемент, например, холодильник, стиральная плита, электрический чайник и т.д., для других же это источник энергии в целом. Как бы кто не относился, но электричество опасно для каждого человека, и поражение током может повлечь за собой печальные последствия, вплоть до гибели.

Это важно! Организм каждого из нас состоит из большого количества воды и солей — это все говорит лишь о том, что человек электропроводен, т. е. через его тело может пройти ток.

Важно понимать, что чем выше сила тока, то тем серьезней будут последствия для человека. Отталкиваясь от этих соображений, в процессе работы с электричеством большинство инженеров делают защитные системы, которые и защищают человека от поражения током.

Многие наверняка слышали о таком слове, как заземление. Безусловно, любой специалист, например, электрик или инженер, знаком с этим термином, и понимает, какие работы необходимо провести в этом случае. Что касается среднестатистического человека, то для многих — это загадка, и на вопрос — зачем необходимо заземление многие попросту не могут дать ответ на этот вопрос. Что же такое заземление?

Для чего необходимо заземление в частном доме?

В любом случае, удар током — это неприятно и иногда может привести к летальному исходу, так что стоит уделить особое внимание этому вопросу.

Опытные специалисты, безусловно, знают правило, если нет цепи, то нет и тока, но на практике все бывает совершенно иначе. Например, человек находится босыми ногами на мокрой земле, и хватается за оголенный провод. В данном случае создается цепь: трансформатор — провод — человек — земля — трансформатор. Обмотки трансформатора, как правило, заземлены, а вот, что касается земли, то это прекрасный проводник.

В этом случае совершенно не имеет никакого значения босые ли у человека ноги, мокрая ли земля под ногами. Обувь также является отличным проводником, кафельная плитка или бетонный пол, 100% гарантию не может дать даже слой гидроизоляции. По такой цепи проходят электроны, и очень хорошо, если человек смог отпустить провод, но на практике дело обстоит несколько иначе, руки еще сильнее начинают сжимать провод. В целом картина напоминает фильм ужасов.

Читать еще:  Как отремонтировать люстру своими руками

Любой электрик согласно технике безопасности обязан носить диэлектрические перчатки и изолированный инвентарь (в идеале иметь диэлектрические ботинки или коврик). Это все выступает в качестве дополнительной защиты. Таким образом риск образования замкнутой цепи исключен даже в случае, если человек коснулся оголенного провода.

Защита от поражения электрическим током

Прежде чем дать ответь на этот вопрос стоит разобраться, что же такое заземление. Заземление — это кусок провода (электрического), где один конец подсоединен к электрооборудованию, а второй запускается под землю.

Монтаж заземляющего устройства дает возможность избежать поражения током. Для чего необходим контур заземления? Он необходим для бытового электрического оборудования, который выполняется из металла, например, холодильник, стиральная машина, плита.

Когда необходимо заземление?

Попытаемся разобраться на примерах.

  1. В квартире установлена посудомоечная машина. Но по каким-то причинам на корпусе появилась фаза, а сам корпус не заземлен. Но нейтраль, которая ведет к дому и дает электричество — заземлена. Кроме того, под заземлением находятся батареи и краны. Если надеты резиновые тапочки, то ничего не будет. Но если вдруг человек находится без обуви, и при этом человек взялся за кран одной рукой, а второй за корпус машинки, то она становится проводником электрического тока.
  2. Если же посудомоечная машинка заземлена, то что будет? Если по каким-либо причинам на корпусе имеется ноль, то ток просто уйдет в грунт. Совершенно неважно человек будет находиться в тапочках или босым — абсолютно ничего не произойдет. Но есть один минус, посудомоечную машину придется ремонтировать, но в любом случае это дешевле и лучше.
  3. В помещении произошла поломка посудомоечной машинки, и сам корпус находится под напряжением. В случае прикосновения с этим прибором человек получит удар током.

Это важно! Даже если здание построено из натуральных материалов, количество электрической проводки остается таким же, что и в многоэтажке, но натуральный материал намного легче воспламеняется. Исходя из этого, система заземления в частном доме может предотвратить возникновение неприятных ситуаций и пагубных последствий. Самым страшным вариантом развития событий — это пожар, который может возникнуть вследствие короткого замыкания. Заземление защищает дом не только от возгораний, но и предотвращает от удара электрическим током членов семьи.

Зачем заземление в розетке?

Все настолько привыкли пользоваться обычной розеткой, что многие даже не задумываются, что она может быть опасной. Зачем нужно заземление в розетке? В процессе работы любого прибора может произойти пробой, таким образом, напряжение пройдет на корпус прибора. Исходя из этого многие специалисты советуют делать заземление в розетке, т.к. в этом случае можно избежать риска поражения током.

Кроме того, заземлению подлежат и металлические элементы осветительного оборудования. В частном доме заземление проводится от каждой розетке. Для этого используется провод диаметром 2,5 мм.

Заземление необходимо для того, чтобы подключить землю через ее контакт к бытовому оборудованию. В ином случае необходимо было бы прокладывать шину, и уже от нее проводить соединение с корпусом каждого отдельного прибора, который работает от электрической сети.

Это важно! Если на вилке того или иного электроприбора предусмотрено заземление, то лучше конечно же его сделать.

Не допускается в качестве заземления использовать трубопровод, водопроводные трубы и трубы системы канализации. Это прописано в правилах ПУЭ 1.7.11. Несоблюдение этого правила не только несет высокую опасность для проживающих, но и может стать причиной ускоренного старения труб за счет коррозии.

Для чего нужно заземление

До недавних пор устройство защитного заземления касалось только электрических сетей промышленных предприятий и других объектов повышенной мощности. Однако, современный технический прогресс вызвал резкий рост всевозможных приборов и оборудования, используемых в быту. В связи с этим, в домашних условиях все чаще стали использоваться трехфазные сети, существенно возросла нагрузка на кабели, проводники и на свет, поэтому перед многими хозяевами уже не возникает вопрос, для чего нужно заземление и стоит ли его устанавливать.

  1. Зачем нужен контур заземления
  2. Как работает заземление
  3. Конструктивные особенности контура заземления
  4. Для чего нужно повторное заземление
  5. Преимущества модульных систем
  6. Зачем нужно заземление в розетке
  7. Нужно ли заземление на даче

Зачем нужен контур заземления

Существует высокая степень риска выхода из строя бытовой и компьютерной техники при ее эксплуатации без заземляющих устройств. Во многих жилых домах до сих пор используется проводка старого образца, где нет какой-либо защиты. Для обеспечения нормальной работы домашней электроники в этих условиях, владельцы квартир и частных домов нередко вынуждены самостоятельно делать заземление в частном доме или квартире.

Современные квартиры и частные дома заполнены большим количеством мощного электрооборудования. В повседневной жизни хозяева все чаще пользуются водонагревательными бойлерами, стиральными машинами-автоматами, микроволновками, электроплитами, и т.д. Сюда же входит и теплый пол. Провода и кабели пропускают через себя токи с высокими значениями силы и напряжения. Изоляция, нарушенная в любом из них, легко становится причиной поражения электрическим током и других серьезных негативных последствий. Во избежание подобных случаев нужно заземление в доме, в том числе на освещение и на выключатель.

Суть данных систем заключается в преднамеренном соединении с землей при помощи проводников всех частей и конструкций оборудования, не проводящих электрический ток. Если сеть функционирует нормально, то подача к ним напряжения не производится. Поступление тока на эти участки происходит лишь тогда, когда нет герметичности изоляции и образуется прямой контакт с токоведущими частями.

В таких случаях в действие вступают физические законы, когда ток начинает течь на участок с меньшим сопротивлением. Подобная ситуация как раз и возникает при нарушениях изоляции токоведущих конструкций, кабелей и проводов. Это приводит к так называемому пробою на корпус, при котором кабель пропускает ток на металлическую деталь с очень низким сопротивлением. В случае соприкосновения с такими частями, если есть напряжение, человек попадает под удар электрического тока.

Следовательно, основное назначение заземления заключается в предотвращении подобных ситуаций. Человеческое тело обладает низким сопротивлением, а сопротивление земли вообще нулевое. Поэтому при выборе человека или земли ток выберет землю и начнет течь в ее направлении.

Однако, между человеком и землей находится заземляющее устройство, изготовленное из материалов, не обладающих нулевым сопротивлением. В этих системах оно должно быть минимальным, тогда электрические токи, проходящие через человека, будут иметь допустимые параметры, а все излишки уйдут через контур.

Как работает заземление

Для того чтобы сделать эксплуатацию бытового и промышленного оборудования максимально безопасной, их металлические конструкции необходимо соединить с землей. Данный способ позволяет с высокой эффективностью предотвращать поражения электротоком при аварийных ситуациях. В таких случаях даже при самых качественных защитных автоматах нет быстрого обесточивания сети. Система заземления образует цепь с минимальным сопротивлением, компенсируя негативное воздействие тока на человеческий организм.

Следует точно знать, на чем основано заземление. Наиболее наглядным считается пример, когда поражение током может наступить при касании токоведущих частей. В каком-либо устройстве из-за некачественного контакта происходит разрушение изоляции проводника, находящегося под напряжением. В случае контакта этого провода с металлической деталью прибора, ток начнет поступать на его корпус.

Особенностью электричества является невидимое и неслышимое действие, не позволяющее своевременно распознать опасное состояние. То есть человек, совершенно не догадываясь об опасности, касается устройства и попадает под удар электротока.

Заземление помогает успешно избежать негативных последствий. Ток в аварийной ситуации просто течет в землю, а устройства защитного отключения срабатывают и отключают сеть. Если же защита по каким-то причинам не сработала, человек все равно окажется защищенным, поскольку его сопротивление существенно выше, чем у контура. Как уже отмечалось, электрический ток потечет по пути наименьшего сопротивления и не причинит особого вреда. Сечение провода заземления можно подобрать по таблице.

Конструктивные особенности контура заземления

В однофазных и трехфазных электрических сетях схемы контура заземления практически не различаются между собой. В землю закапывается несколько электродов, после чего все сооружение соединяется между собой, какое и становится заземляющим контуром. Сама сборка выполняется в виде треугольника или квадрата.

Иногда электроды можно ставить последовательно, образуя конфигурацию незамкнутого контура. Каждый из вариантов выбирается в зависимости от конкретных условий. Соединения выполняются сваркой или с помощью болтов, а затем через специальный кабель готовая система подключается к распределительному щиту.

Почему не допускается произвольное расположение контура? Правильная установка требует соблюдения определенных правил и технических норм. Например, минимальное расстояние от здания составляет 1-2 метра, а максимальное – не более 10 метров.

Следует учитывать и глубину, на которой должны залегать электроды. В первую очередь учитываются особенности грунтов, наличие или отсутствие грунтовых вод, и расстояние их от контура. Закладка элементов осуществляется за уровнем промерзания земли. Такая конструкция позволяет создать эффективное заземление ванны в квартире.

Материалом для электродов чаще всего служат стержни, изготовленные из черного металла. Прежде всего, это различные виды металлопроката – уголки, трубы, гладкая арматура, двутавр и т.д. Сложная конфигурация проката не влияет на функциональность всей схемы, выбор следует делать исходя из удобства забивания в землю тех или иных конструкций. Чаще всего используются стальные уголки.

Следует учитывать, что площадь сечения любого проката должна быть не ниже 1,5 см2. Общая схема и количество стержней устанавливаются опытным путем или рассчитываются по специальной методике.

Для чего нужно повторное заземление

Используя заземление, изготовленное по схемам, не стоит исключать вероятность появления напряжения, опасного для здоровья и жизни людей. Оно возникает в результате обрыва заземленных проводов и кабелей, расположенных в электроприборах. В таких случаях дополнительную безопасность обеспечивает повторное заземление, установленное по диспетчерскому сигналу.

Его основная функция заключается в снижении напряжения, появляющегося во время касания токопроводящих частей приборов. В результате, при наличии замыкания снижается вероятность получения электротравмы на заземляемом участке.

Работа повторного заземления происходит следующим образом. Когда на корпусе отдельного устройства происходит замыкание, часть электрического тока будет уходить в землю. Наступает снижение разности потенциалов между землей и корпусом, и человек оказывается защищенным от поражения током. При использовании заземления по схеме TN-C, устройство повторного заземления затрагивает нулевой провод. В этом случае проводник связывается с землей через установленные интервалы и используется совместно с основным заземляющим контуром.

Если же используется система TN-C-S, то повторное заземление затрагивает проводник PEN, в точке его ввода в здание. В таком варианте защитные функции будут осуществляться с помощью заземленного проводника РЕ. Точно такие же действия выполняются на вводах в электроустановках, напряжение которое не превышает 1 кВ, повышая тем самым безопасность для обслуживающего персонала.

Повторное заземление, установленное на вводе дома или бани, вне зависимости от конструкции, не пропускают в домашнюю сеть наведенные токи, в том числе и СВЧ, которые могут попасть сюда посредством внешних коммуникаций. Таким образом обеспечивается дополнительная защита электронной бытовой техники и оборудования. Данная мера способствует снижению потенциала на корпусе приборов в случае обрыва нулевого проводника.

Устройства повторного заземления дадут максимальный эффект и повысят уровень безопасности, если в цепях электроустановок они будут установлены вместе с автоматическими выключателями и предохранителями. Технические характеристики этих устройств должны соответствовать параметрам данной сети. Очень многое зависит от материала и сечения нулевого и заземляющего проводников. Нулевой провод располагается непрерывно на всем протяжении от каждого устройства до нейтрали индивидуального источника питания. Соединения на участке выполняются сваркой, а на нейтрали с помощью болтов или сварки.

Преимущества модульных систем

Устройство заземляющего контура в том числе и для бани, требует проведения сварочных и других строительных работ. Кроме того, нужно выполнить все расчеты, определиться с размерами конструкции и параметрами сети и надежно соединить все элементы системы в единое целое. Подобный комплекс мероприятий под силу далеко не каждому домашнему специалисту, поэтому для облегчения монтажа можно воспользоваться модульными системами.

Читать еще:  Ремонт электродвигателей в Балашихе

Стандартный набор укомплектован стальными стержнями-заземлителями, на которые нанесено медное покрытие. Максимальная длина составляет 1,5 м, а диаметр – 14 мм. Каждый конец заземлительного стержня имеет резьбу, также покрытую слоем меди. С помощью муфты, накручиваемой на концы, стержни могут соединяться друг с другом в единое целое. Конец нижнего стержня дополняется муфтой-наконечником в виде конуса, облегчающей забивание.

Под разные грунты существует несколько типов таких наконечников. Кроме основных компонентов, в комплекте есть зажимы, для соединения с заземляющими стержнями и полосами. В качестве антикоррозийной защиты используется специальная паста, которая наносится на все узлы и детали.

Данные системы позволяют достаточно легко собрать схему заземления своими руками. Особенно она актуальна для частных объектов, особенно в деревянном доме. Правильно выполненный монтаж гарантирует эффективную и безопасную работу любой готовой схемы, надежную защиту электрооборудования и помещений бани.

Зачем нужно заземление в розетке

Во всех современных домах и в помещении бани устанавливаются устройства защитного отключения – УЗО, способные быстро обесточить квартиру при возникновении утечек тока. Кроме того, новые квартиры оборудуются специальными розетками с контактами, куда подключается защитное заземление.

Необходимость таких розеток вызвано следующими причинами и техническими требованиями:

  • Заземление обеспечивает безопасность всех проживающих в квартире. При наличии аварии ток пойдет не по человеческому телу, а стечет на провод заземления. Одновременно в щитке сработает УЗО и обесточит квартиру.
  • Специальные розетки требуются для заземления и подключения мощных приборов и оборудования – стиральных машин, водонагревателей, микроволновых печей, электроплит и другого аналогичного электрооборудования, к которым относится и теплый пол.

Розетки с функцией заземления в частном доме и квартире оборудуются тремя контактами. Два из них являются обычными фазой и нулем, а третий служит для подключения заземляющего провода. Он подводится к электрощиту и подключается к специальной клемме. Такая же схема и на удлинителе. Розетки с заземляющим контактом могут подключаться только в электрических сетях с трехжильной электропроводкой и тогда можно делать заземление в квартире. В обычных сетях их использование теряет всякий смысл, поскольку функция защиты, например, бани в этом случае выполняться не будет.

Нужно ли заземление на даче

Зачем нужно делать заземление в частном доме? Установку заземления на даче стоит выполнить, если данный объект электрифицирован. В дачных массивах централизованно устанавливаются простые и недорогие приспособления, не только защищающие от поражения током, но и предупреждающие возникновение пожара. Кроме того, нужно делать заземление на даче индивидуально. Это особенно актуально во время грозы, когда удар молнии может поразить человека и вывести из строя дорогостоящие электрические приборы.

Для чего нужно заземление? Подробное описание как работает заземление в домашней электросети. 130 фото вывода заземления в частном доме и квартире

Процесс заземления не случайно признан важнейшим элементом любой работы с электропроводами. В его основе лежат элементарные природные законы, а именно — физические. Забегая немного вперёд, стоит сказать, что данный процесс спасает кучу человеческих жизней, отчего его актуальность приобретает огромные масштабы.

Краткое содержимое статьи:

Физическое обоснование

Как известно, электроток протекает от одного полюса к другому, которые имеют различный заряд по величине. Еще одним важным элементом электрической цепи является проводник, который и соединяет две эти точки. Такой проводящей средой может послужить медная проволока, например, в случае с обычной розеткой. Когда её гнёзда замыкаются, ток начинает течь в любые электроприборы.

Следует уяснить пару деталей. Земля считается нулём в плане заряда — всегда ноль Вольт. А тело человека является очень даже неплохим проводником в силу своих физиологических особенностей.

Чтобы понять, к чему может привести отсутствие заземления, можно смоделировать ситуацию, к примеру с бытовой стиральной машинкой. Внутренние провода в этой стиральной машине имеют свойство изнашиваться, повреждаться и всячески деформироваться.

Если такой провод прикоснется к металлической поверхности машинки, то заряд в 220 Вольт обеспечен всей поверхности прибора. Что же произойдет, когда человек в свою очередь коснется поверхности стиральной машинки? Очевидно, удар током со всеми вытекающими отсюда последствиями не заставит себя ждать.

Удар током происходит из-за разности в величине заряда, как было сказано выше. Человек находится на земле — заряд 0 Вольт, прикасается к электрическому аппарату с зарядом 220 Вольт.

А если добавить к этому, что электрическое напряжение на поверхности приборов может образовываться не обязательно по причине внутренних повреждений, а, например, из статического электричества, то очевидность проблемы не вызовет ни у кого сомнений.

Для чего нужно заземление

Под заземлением понимается соединение отдельных составляющих электрических приборов и оборудования с землей. В состав комплекта заземления входят заземлитель и соединенный с ним проводник, который связан с землей. Данное устройство позволяет предотвратить травмы от воздействия на человека электрическим током (если оборудование не заземлено, касаясь его, человек, являясь проводником, автоматически пропускает через себя электричество, что и создает поражающий эффект). На практике встречается достаточно большое количество случаев, когда использование заземляющих устройств спасало людям жизни.

Классификация заземления

Виды устройств отличаются, в зависимости от их предназначения:

  • Промышленное или рабочее. Установленными требованиями эксплуатации электроустановок определено, что все токоведущие части оборудования должны быть заземлены. Это обеспечивает нормальные условия работы и предотвращает различные травмы. Причем безопасность в данном случае не на первом месте. Рабочее заземляющее устройство необходимо для обеспечения функционирования установок в аварийных условиях, когда нарушается изоляция, или обнаружено появление электрического заряда на корпусе станка или другого оборудования. В частности, принято заземлять нейтрали генераторов и трансформаторов;

Дополнительная информация. Промышленное или рабочее заземление может быть смонтировано напрямую, а может применять различные дополнительные устройства (например, реакторы или разрядники).

  • Для безопасности людей. Данный тип устройств служит для предотвращения поражения человека электрическим током. При конструировании электрической цепи и прокладке проводки следует помнить, что человеческое тело является проводником с достаточно большим сопротивлением. Удара током не происходит, если при прикосновении к токопроводящей части оборудования или проводу отсутствует замкнутая электрическая цепь. Если заземления нет, то ток от проводника пройдет сквозь тело и уйдет в землю, что создаст замкнутый контур цепи. В результате такого прохождения тока происходит травмирование человека – в связи с наличием сопротивления, проводник (человек) нагреется до высокой температуры, что может привести к летальному исходу;

Обратите внимание! В местах с повышенной влажностью делать заземление следует обязательно. Чем более влажная поверхность, тем большее количество тока пройдет через человека при контакте с оголенным проводником, а, значит, опасность травмы выше.

  • Молниеотводы. Чтобы понять, для чего нужно заземление от молний, следует знать, что в месте их удара температура может достигать 30 000 градусов Цельсия, а значит, возникает угроза пожара, а также жизни людей, поэтому очень важно на строениях устанавливать соответствующие устройства. Кроме того, следует иметь в виду, что, согласно статистике, 20% возгораний в частных домах происходит по причине ударов молний.

Наиболее важной функцией заземления все же является защитная. При этом принцип функционирования таких устройств одинаков у всех описанных типов, определенные отличия есть лишь у молниеотводов.

Защита от молний

Система защиты от данных природных явлений состоит из трех частей:

  • Приемник для молнии. Его задача принять удар на себя и передать ток дальше по цепи. Внешне данный элемент представляет собой круглый металлический стержень. Его диаметр не превышает 10 мм, а длина редко меньше 250 мм (она рассчитывается, исходя из радиуса необходимой зоны защиты: чем больше площадь строения, тем длиннее должен быть молниеприемник). Как правило, устанавливают данный элемент на крыше, как можно выше, чтобы удар молнии приходился именно в него;
  • Вторым элементом является отвод для тока. Его задачей является передача тока от приемника на заземлитель. Он представляет собой катанку с диаметром в 6 мм. Ее соединяют с молниеприемником с помощью сварки, а затем опускают по стене строения и подсоединяют к заземлителю;

Важно! Токоотвод должен быть удален от дверей и окон на максимальное расстояние, чтобы избежать попадания заряда внутрь помещения. Также при монтаже категорически запрещается гнуть данный элемент защиты от молнии, чтобы избежать возникновения искрового разряда в месте деформации.

  • Непосредственно сам заземлитель. В частных домах он, как правило, является общим для защиты от молнии и для бытовых электроприборов. На промышленных предприятиях допускается разделение таких контуров. Заземлитель представляет собой устройство, состоящее из трех проводников, которые забивают в грунт и связывают между собой стальным проводом с помощью сварки. Устройство следует располагать не ближе одного метра к стенам и пяти метров до крыльца, а также проходов и частых мест прогулок.

Использование естественного заземления

Чтобы обеспечить защиту от травм и нормальное функционирование электроприборов, можно использовать различные металлические элементы, имеющиеся в строениях и конструкциях и находящиеся в контакте с грунтом. Это может быть арматура в фундаменте, коммуникации под землей, различные кабели, проходящие под землей, а также некоторые элементы наземных транспортных путей (рельсы). Однако применять их разрешается только в том случае, если они удовлетворяют всем требованиям к заземляющим устройствам, которые установлены различными техническими регламентами и рекомендациями. Основным преимуществом такого способа защиты от электрических травм и обеспечения функционирования оборудования является экономия денежных средств на создание дополнительных конструкций.

При использовании в качестве заземлителя фундамента следует убедиться в соответствии его следующим критериям:

  • уровень влажности грунта не должен быть ниже 3%;
  • среда в грунте не должна быть агрессивной, способствующей разрушению материала и проявлению коррозии;
  • механическое напряжение в арматуре отсутствует;
  • разрывы в электрической цепи, сформированной из металлических конструкций, отсутствуют (при необходимости отдельные элементы можно соединить с помощью сварки, при этом сечение перемычки должно быть не меньше 100 мм2);
  • фундамент должен быть изготовлен из армированного бетона.

Искусственное заземление

Главным элементом такой системы является специально сконструированный и изготовленный контур. Он состоит из помещенных в грунт нескольких металлических проводников. Как правило, для этой цели используют стержни, уголки, трубы или другие изделия из металла. Длина их должна быть не меньше 2,5 м. Главным предназначением такой конструкции является рассеивание тока внутри грунта, чтобы избежать поражения человека. Материал, из которого изготавливается заземляющий контур, должен соответствовать сопротивлению грунта, в который он устанавливается, а также учитывать характеристики климата (в первую очередь, влажность и уровень осадков). Покрывать контур антикоррозийными составами категорически запрещается, поскольку это может ухудшить его проводимость, а, значит, снизит эффективность устройства.

К заземлителю подсоединяется проводник, который обеспечивает передачу тока от электроустановки до заземляющего контура, создавая замкнутую электрическую цепь и защищая людей от травм. Единственным требованием к проводнику является устойчивость к внешнему воздействию и прочность. Как правило, его изготавливают из стали.

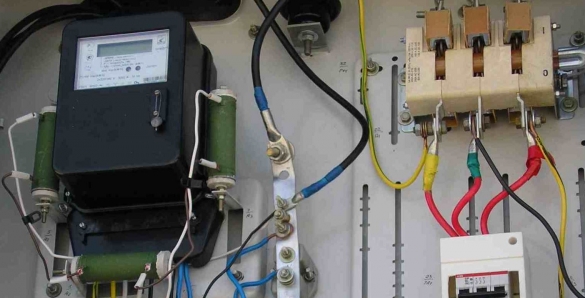

Проводник соединяется со щитком, который обеспечивает распределение тока по проводке в помещении. Современные стандарты предусматривают прокладку проводки в помещениях, где находятся люди, трехжильными проводами. Одна из жил является фазой (по ней подается электричество к электроустановке), вторая – ноль (находится без напряжения и соединяет фазу с заземляющим проводом), а третья – замыкает цепь, направляя ток в землю. При подключении прибора в розетку автоматически начинает действовать и заземляющий провод, обеспечивающий защиту.

Если вдруг из-за износа изоляции ток вместо фазы начинает попадать на корпус прибора, защитный провод уводит его в землю, что исключает возможность травмы. В случае возникновения короткого замыкания из-за проблем с изоляцией сработает защитный автомат, который отключит подачу электрического тока. В любом случае ток будет проходить через защитный проводник и рассеиваться в грунте.

Итак, отвечая на вопрос, зачем нужно заземление, следует отметить, что его основной функцией является защита от травм при функционировании электроприборов и оборудования. Достигается это благодаря установке специального контура в земле и прокладке проводки из трехжильных проводов.

Видео

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
