Принцип работы пускателя

Для чего нужен магнитный пускатель и как его подключить

Магнитный пускатель, или электромагнитный контактор, это коммутационный аппарат, коммутирующий мощные потоки постоянного и переменного тока. Его роль — систематическое включение и отключение источников электричества.

Назначение и устройство

Магнитные пускатели встраиваются в электрические цепи для удаленного пуска, остановки и обеспечения защиты электрооборудования, электродвигателей. В основе работы лежит использование принципа действия электромагнитной индукции.

Основой конструкции являются тепловое реле и контактор, объединенные в одно устройство. Такое устройство способно работать в том числе и в трехфазной сети.

Подобные устройства постепенно вытесняются с рынка контакторами. Они по своим конструктивным и техническим характеристикам ничем не отличаются от пускателей, и различить их возможно только по названию.

Между собой они отличаются напряжением питания магнитной катушки. Оно бывает 24, 36, 42, 110, 220, 380 Вт переменного тока. Устройства выпускают с катушкой для постоянного тока. Их использование в сети переменного тока тоже возможно, для чего нужен выпрямитель.

Конструкцию пускателя принято делить на верхнюю и нижнюю часть. В верхней части находится подвижная система контактов, совмещенная с дугогасительной камерой. Также здесь размещается подвижная часть электромагнита, механически соединенная с силовыми контактами. Все это составляет подвижную контактную схему.

В нижней части находится катушка, вторая половина электромагнита и возвратная пружина. Возвратная пружина возвращает верхнюю половину в первоначальное состояние после обесточивания катушки. Так происходит разрыв контактов пускателя.

  1. Нормально замкнутые. Контакты замкнуты, и питание подается постоянно, отключение происходит только после срабатывания пускателя.
  2. Нормально разомкнутые. Контакты замкнуты, и питание подается, пока работает пускатель.

Наиболее часто встречается второй вариант.

Принцип работы

Принцип действия магнитного пускателя основывается на явлении электромагнитной индукции. Если через катушку ток не проходит, значит, магнитное поле в ней отсутствует. Это приводит к тому, что пружина механически отталкивает подвижные контакты. Как только питание катушки восстановлено, в ней возникают магнитные потоки, сжимающие пружину и притягивающие якорь к неподвижно закрепленной части магнитопровода.

Так как работает пускатель только под воздействием электромагнитной индукции, размыкание контактов происходит при перебоях с электричеством и при снижении напряжения в сети больше чем на 60% от номинального показателя. Когда напряжение вновь восстановлено, контактор не включается самостоятельно. Для его активации потребуется нажатие кнопки «Пуск».

При необходимости изменения направления вращения асинхронного двигателя применяются реверсивные устройства. Реверс происходит благодаря 2 контакторам, активирующимся по очереди. При одномоментном включении контакторов происходит короткое замыкание. Для исключения таких ситуаций в конструкцию входит специальная блокировка.

Разновидности и типы

Пускатели, изготавливаемые по российским стандартам, разделяют на 7 групп в зависимости от номинальной нагрузки. Нулевая группа выдерживает нагрузку в 6,3 A, седьмая группа — 160 A.

Об этом необходимо помнить при выборе магнитных пускателей.

Классификация зарубежных аналогов может отличаться от принятой в России.

Необходимо руководствоваться типом исполнения:

  1. Открытые. Подходят для установки в закрытых шкафах или местах, изолированных от пыли.
  2. Закрытые. Устанавливаются отдельно, в помещениях без пыли.
  3. Пылебрызгонепроницаемые. Возможна установка в любом месте, в том числе и вне помещений. Основное условие — установка козырька, защищающего от солнечных лучей и дождя.

По типам пускатель электромагнитный можно подобрать по следующим параметрам:

  1. Стандартные версии, в которых подается напряжение на пускатель с дальнейшим притягиванием сердечника и активацией контактов. В этом случае в зависимости от того, нормально замкнутый или нормально разомкнутый это пускатель, происходит включение либо отключение электрооборудования.
  2. Реверсивные модификации. Такое устройство представляет собой реверс с электромагнитами. Такая конструкция позволяет исключить одновременное включение 2 устройств.

В маркировке магнитного пускателя зашифрованы его технические характеристики. Обозначение размещено на корпусе и может содержать следующие значения:

  1. Серия прибора.
  2. Номинальный ток, обозначение которого вписано диапазоном значений.
  3. Наличие и конструкция теплового реле. Существует 7 степеней.
  4. Степень защиты и кнопки управления. Всего существует 6 позиций.
  5. Наличие дополнительных контактов и их разновидности.
  6. Соответствие креплений стандартным монтажным рамкам.
  7. Климатическое соответствие.
  8. Варианты размещения
  9. Износостойкость.

Существует несколько вариантов установки магнитных контакторов в системах управления, начиная с самого простого управления электродвигателями и заканчивая установкой с удержанием кнопки контактов, или реверсов.

Схема подключения на 220 в

Любая электрическая схема подключения содержит 2 цепи, в том числе и для однофазной сети. Первая — силовая, через которую осуществляется подача питания. Вторая — сигнальная. С ее помощью происходит контроль работы устройства.

Соединенные контактор, тепловое реле и кнопки управления составляют единое устройство, которое отмечается как магнитный пускатель на схеме. Он обеспечивает надлежащее функционирование и безопасность электродвигателей при различных режимах функционирования.

Контакты для подключения питания устройства размещаются в верхней части корпуса. Они обозначаются A1 и A2. Так, для 220 В катушки подается 220 В напряжения. Порядок подключения «ноля» и «фазы» роли не играет.

На нижней части корпуса находятся несколько контактов с отметками L1, L2, L3. К ним подключается источник питания для нагрузки. Постоянный он или переменный — не важно, главное — ограничение в 220 В. Снимается напряжение с контактов T1, T2, T3.

Схема подключения на 380 в

Стандартная схема используется в тех случаях, когда необходим запуск двигателя. Управление осуществляется при помощи кнопок «Пуск» и «Стоп». Вместо двигателя через магнитные пускатели может быть подключена любая нагрузка.

В случае питания от трехфазной сети в силовую часть входит:

  1. Трехполюсный автоматический выключатель.
  2. Три пары силовых контактов.
  3. Трехфазный асинхронный электродвигатель.

Цепь управления питается от первой фазы. В нее же включены кнопки «Пуск» и «Стоп», катушка и подключенный параллельно кнопке «Пуск» вспомогательный контакт.

При нажатии на кнопку «Пуск» на катушку попадает первая фаза. После этого пускатель срабатывает, и все контакты замыкаются. Напряжение проходит на нижние силовые контакты и по ним поступает на электродвигатель.

Схема может отличаться в зависимости от номинального напряжения катушки и напряжения используемой питающей сети.

Подключение через кнопочный пост

Схема, подключающая магнитные пускатели через кнопочный пост, предусматривает использование аналогового переходника. Блоки контактов бывают на 3 или 4 выхода. При присоединении необходимо определить направленность катода. Затем через переключатель подсоединяют контакты. Для этого используют триггер двухканального вида.

Если подключать устройство с автоматическими переключателями, то для них используют электронный регулятор. Блоки при этом могут находиться на контроллере. Чаще всего встречаются устройства с широкополосными разъемами.

Магнитный пускатель устройство и принцип работы

На заре электротехники коммутация трехфазных электродвигателей осуществлялась с помощью ручных рубильников. Они не обеспечивали в должной мере электробезопасность и требовали соединения с пультом управления с помощью силовых линий. Дальнейшее развитие коммутационных процессов привело к изобретению магнитного пускателя, лишенного недостатков обычного рубильника. Данное устройство дало возможность дистанционного включения нагрузки и автоматического управления рабочими процессами оборудования.

  1. Виды магнитных пускателей
  2. Устройство магнитного пускателя
  3. Принцип работы
  4. Монтаж и подключение электромагнитного пускателя
  5. Уход за магнитным пускателем

Виды магнитных пускателей

Сам магнитный пускатель имеет довольно простое устройство и принцип работы. Он состоит из двух видов контактов – подвижных и стационарных. Их замыкание вызывает запуск электродвигателя, а размыкание – отключение и остановку. Работа контактов осуществляется под действием магнитного поля.

Основным предназначением магнитных пускателей является дистанционное управление трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Они работают при переменном токе, напряжением 380 и 660 вольт, с частотой 50 Гц. В число основных операций входят пуск, остановка и реверсирование.

Дополнительно, магнитные пускатели в совокупности с тепловыми реле, защищают управляемые электродвигатели от возможных перегрузок с недопустимой продолжительностью. В некоторых конструкциях пускателей имеются ограничители перенапряжений, используемые в полупроводниковых системах управления.

В соответствии со схемой включения нагрузки могут быть реверсивными и нереверсивными. Классификация по размещению предполагает магнитные пускатели следующих типов:

  • Открытого исполнения. Устанавливаются в закрытых шкафах, на панелях, и прочих местах, куда не может попасть пыль, влага и посторонние предметы.
  • Защищенного исполнения. Монтируются внутри помещений с низким содержанием пыли в окружающей среде. Исключается попадание воды на оболочку устройства.
  • Пылебрызгонепроницаемого исполнения. Устанавливаются внутри помещений и снаружи под навесами, защищающими от дождя и солнечных лучей.

Дополнительная классификация пускателей осуществляется по следующим признакам:

  • Кнопочный пост на корпусе прибора. Нереверсивные пускатели оборудованы кнопками ПУСК и СТОП, а реверсивные устройства имеют кнопки ПУСК ВПЕРЕД, ПУСК НАЗАД и СТОП. На некоторых моделях в корпусе монтируется сигнальная лампа ВКЛЮЧЕНО.
  • Дополнительные блокировочные и сигнальные контакты. Используются в разных комбинациях, в качестве замыкающих или размыкающих. Они могут быть встроенными или оборудоваться как отдельная приставка. Некоторые дополнительные контакты могут использоваться в качестве составной части общей схемы пускателя. Например, в реверсивных устройствах с их помощью осуществляется электрическая блокировка.
  • Ток и напряжение втягивающей катушки.
  • Наличие в схеме теплового реле. Его основной характеристикой является номинальный ток несрабатывания на средних установках. Регулировка тока несрабатывания выполняется в допустимых пределах +15% от номинала.

Отдельные виды магнитных пускателей могут быть укомплектованы ограничителями перенапряжения и другими видами установочных изделий

Устройство магнитного пускателя

Конструкция магнитного пускателя условно разделяется на верхнюю и нижнюю части. Вверху располагается подвижная система контактов совместно с дугогасительной камерой. Здесь же находится и подвижная половинка электромагнита, имеющая механическую связь с силовыми контактами, входящими в подвижную контактную систему.

В нижней части устройства расположена катушка, возвратная пружина и вторая часть электромагнита. Основной функцией возвратной пружины является возврат верхней половинки в исходное положение после того как прекращается подача питания на катушку. Таким образом, происходит разрыв силовых контактов пускателя.

В конструкцию обеих половинок электромагнита входят Ш-образные пластины, для изготовления которых использована электромагнитная сталь. В качестве обмотки применяется медный провод с определенным количеством витков, рассчитанных на работу с определенным питающим напряжением, значением 24, 36, 110, 220 и 380 В. Подача напряжения приводит к появлению в катушке магнитного поля. В результате, обе половинки стремятся соединиться, что приводит к образованию замкнутого контура. При отключении питания, магнитное поле исчезает, и верхняя часть возвращается в исходное положение под действием возвратной пружины.

Принцип работы

Принцип действия магнитного пускателя заложен уже в его названии. Он срабатывает как электромагнит, когда электрический ток проходит по обмотке катушки. После срабатывания силовых контактов, происходит запуск электродвигателя.

Общая конструкция устройства включает в себя основную часть, закрепленную стационарно и подвижный якорь, передвигающийся по направляющим. В самом упрощенном виде пускатель является единой кнопкой, корпус которой оборудован клеммами для подключения силовых цепей и стационарных контактов.

Подвижная часть оборудована контактным мостиком, обеспечивающим двойной разрыв силовой цепи, чтобы отключить питание нагрузки. Кроме того, эта деталь предназначена для надежного электрического соединения проводов входа и выхода, когда схема включается в работу. Проверить работу системы можно вручную. Для этого нужно надавить на якорь и ощутить усилие от сжатия пружин. Именно это усилие должно преодолеваться магнитным полем. Когда якорь отпускается, контакты отбрасываются пружинами в отключенное положение.

В процессе работы такое ручное управление не применяется, оно необходимо только для проверок. Фактически используется только дистанционная коммутация под действием электромагнитного поля. Само поле возникает в катушке под влиянием электротока, проходящего через ее витки. Прохождение тока значительно улучшается за счет шихтованного стального магнитопровода, разделенного на две части.

При отсутствии электрического тока, магнитное поле вокруг катушки тоже исчезает. Это приводит к отбрасыванию якоря вверх за счет энергии пружин. Когда ток вновь начинает проходить по обмотке, возникают магнитные силы, обеспечивающие движение якоря вниз.

Нижнее положение якоря оказывает влияние на работу всего устройства. В этом положении контакты должны надежно соединяться между собой. В случае ослабления возможно подгорание контактов, чрезмерный нагрев и последующее отгорание проводов.

Монтаж и подключение электромагнитного пускателя

Для обеспечения дальнейшей надежной работы магнитных пускателей, монтаж этих устройств рекомендуется выполнять на ровной поверхности, закрепленной жестко, в вертикальном положении. Установка пускателей с тепловыми реле должна производиться в условиях минимальной разности температур окружающего воздуха.

Неправильная установка может привести к ложным срабатываниям. Поэтому следует избегать мест, подверженных вибрации, сильным толчкам и ударам. Например, электромагнитные устройства с номинальным током свыше 150 А во время включения создают заметные сотрясения и удары.

Читать еще:  Ремонт электродвигателей в Балашихе

Тепловые реле могут подвергаться дополнительному нагреву от других источников тепла. Это оказывает отрицательное влияние на всю работу данных устройств. Поэтому их нельзя размещать рядом с аппаратурой теплового действия или в тех частях шкафов, которые более всего подвержены нагреву.

Когда с контактным зажимом пускателя соединяется один проводник, его конец загибается в кольцо или П-образно. Такой способ соединения предотвращает перекос пружинных шайб, установленных в зажиме. Если же к зажиму подключаются сразу два проводника с примерно одинаковым сечением, их концы должны иметь прямую форму и располагаться по обеим сторонам от зажимного винта.

До того, как подключать медные провода, их концы необходимо залудить. В многожильных проводах концы перед лужением предварительно скручиваются. Концы проводов из алюминия зачищаются мелким надфилем, после чего покрываются техническим вазелином или специальной пастой. Смазка контактов и подвижных частей устройства не допускается.

Перед пуском необходимо осмотреть магнитный пускатель снаружи и проверить исправность всех его частей. Все подвижные элементы должны свободно двигаться от руки. Сверить все электрические соединения со схемой.

Уход за магнитным пускателем

Для того чтобы правильно ухаживать за магнитным пускателем, необходимо хорошо знать возможные неисправности этого устройства. Как правило, это повышенная температура деталей и сильное гудение прибора.

Повышенная температура в первую очередь связана с межвитковыми замыканиями катушки. В подобных случаях требуется ее замена. Кроме того, излишний нагрев может произойти в связи с повышением напряжения сети выше номинального, а также при перегрузках, слабых контактных соединениях и недопустимом износе контактов.

Чрезмерное гудение устройства может происходить по целому ряду причин. Среди них в первую очередь следует отметить неплотное прилегание якоря к сердечнику, в результате загрязнения поверхностей или их повреждения. Другой серьезной причиной становится заедание подвижных частей, а также снижение напряжения в сети более чем на 15% от номинала.

Для того чтобы избежать подобных неисправностей, требуется своевременный уход. В целом, магнитный пускатель не требует каких-либо дорогостоящих мероприятий. Прежде всего, нужно не допускать попадания внутрь прибора грязи, пыли и влаги. Нужно регулярно проверять состояние контактов и плотность зажимов. Существует определенный перечень мероприятий по техническому обслуживанию и ремонту, выполняемый специалистами-электротехниками.

Магнитный пускатель: принцип действия

Контакторы и магнитные пускатели: сходства и различия

Схема подключения реверсивного магнитного пускателя

Подключение магнитного пускателя

Схема подключения магнитного пускателя

Схема реверса электродвигателя с магнитным пускателем

Назначение, устройство и работа магнитного пускателя.

11 Фев 2014г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. С этой статьи мы начнем изучение магнитного пускателя и все, что с ним связано, а идею этой темы подсказал постоянный читатель сайта Сергей Кр.

Магнитный пускатель является коммутационным аппаратом и относится к семейству электромагнитных контакторов, позволяющий коммутировать мощные нагрузки постоянного и переменного тока, и предназначен для частых включений и отключений силовых электрических цепей.

Магнитные пускатели применяются в основном для пуска, останова и реверсирования трехфазных асинхронных электродвигателей, однако, из-за своей неприхотливости они прекрасно работают в схемах дистанционного управления освещением, в схемах управления компрессорами, насосами, кран-балками, тепловыми печами, кондиционерами, ленточными конвейерами и т.д. Одним словом, у магнитного пускателя обширная область применения.

Как таковой магнитный пускатель уже трудно встретить в магазинах, так как их практически вытеснили контакторы. Причем по своим конструктивным и техническим характеристикам современный контактор ничем не отличается от магнитного пускателя, а различить их можно только по названию. Поэтому, когда будете приобретать в магазине пускатель, обязательно уточняйте, что это — магнитный пускатель или контактор.

Мы рассмотрим устройство и работу магнитного пускателя на примере контактора типа КМИ – контактор малогабаритный переменного тока общепромышленного применения.

Принцип работы магнитного пускателя.

Принцип работы очень простой: напряжение питания подается на катушку пускателя, в катушке возникает магнитное поле, за счет которого вовнутрь катушки втягивается металлический сердечник, к которому закреплена группа силовых (рабочих) контактов, контакты замыкаются, и через них начинает течь электрический ток. Управление магнитным пускателем осуществляется кнопками «Пуск», «Стоп», «Вперед» и «Назад».

Устройство магнитного пускателя.

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов.

Хотя блок контактов и не является основной частью магнитного пускателя и не всегда он используется, но если пускатель работает в схеме где должны быть задействованы дополнительные контакты этого пускателя, например, реверс электродвигателя, сигнализация работы пускателя или включение дополнительного оборудования пускателем, то для размножения контактов, как раз, и служит блок контактов или, как его еще называют — приставка контактная.

Блок контактов или приставка контактная.

Внутри блока контактов (приставки контактной) встроена подвижная контактная система, которая жестко связывается с контактной системой магнитного пускателя и стает с ним как бы одним целым. Крепится приставка в верхней части пускателя, где для этого предусмотрены специальные полозья с зацепами.

Контактная система приставки состоит из двух пар нормально замкнутых и двух пар нормально разомкнутых контактов.

Чтобы идти дальше давайте сразу разберемся: что есть нормально замкнутый и нормально разомкнутый контакты. На рисунке ниже схематично показана кнопка с парой контактов под номерами 1-2 и 3-4, которые закреплены на вертикальной оси. В правой части рисунка показано графическое изображение этих контактов, используемое на электрических принципиальных схемах.

Нормально разомкнутый (NO) контакт в нерабочем состоянии всегда разомкнут, то есть, не замкнут. На рисунке он обозначен парой 1–2, и чтобы через него прошел ток контакт необходимо замкнуть.

Нормально замкнутый (NC) контакт в нерабочем состоянии всегда замкнут и через него может проходить ток. На рисунке такой контакт обозначен парой 3–4, и чтобы прекратить прохождение тока через него, надо контакт разомкнуть.

Теперь, если нажать кнопку, то нормально разомкнутый контакт 1-2 замкнется, а нормально замкнутый 3-4 разомкнется. О чем показывает рисунок ниже.

Вернемся к блоку контактов.
В исходном состоянии, когда магнитный пускатель обесточен, нормально разомкнутые контакты 53NO–54NO и 83NO–84NO разомкнуты, а нормально замкнутые 61NC–62NC и 71NC–72NC замкнуты. Об этом говорит шильдик с номерами клемм контактов, расположенный на боковой стенке блока контактов, а стрелка показывает направление движения контактной группы.

Теперь, если на катушку пускателя подать напряжение питания, то сердечник потянет за собой контакты блока контактов и нормально разомкнутые замкнутся, а нормально замкнутые разомкнутся.

Фиксируется блок контактов на пускателе специальной защелкой. А чтобы блок снять, достаточно приподнять защелку и выдвигать блок в сторону защелки.

Магнитный пускатель.

Магнитный пускатель состоит как бы из верхней и нижней части.

В верхней части находится подвижная контактная система, дугогасительная камера и подвижная половинка электромагнита, которая механически связана с группой силовых контактов подвижной контактной системы.

Нижняя часть пускателя состоит из катушки, возвратной пружины и второй половинки электромагнита. Возвратная пружина возвращает верхнюю половинку в исходное положение после прекращения подачи питания на катушку, тем самым, разрывая силовые контакты пускателя.

Обе половинки электромагнита набраны из Ш-образных пластин, сделанных из электромагнитной стали. Это наглядно видно, если вытащить нижнюю половинку электромагнита.

Катушка пускателя намотана медным проводом, и содержит N-ое количество витков, рассчитанное на подключение определенного питающего напряжения равного 24, 36, 110, 220 или 380 Вольт.

Ну и как происходит сам процесс.
При подаче напряжения питания в катушке возникает магнитное поле и обе половинки стремятся соединиться, образуя замкнутый контур. Как только отключаем питание, магнитное поле пропадает, и верхняя часть возвращается возвратной пружиной в исходное положение.

Теперь осталось разобраться с питанием и характеристиками.
На боковой стенке пускателя, так же, как и у блока контактов, нанесена информация об электрических параметрах пускателя и для удобства условно разделена на три сектора:

Сектор №1.

В первом секторе дана общая информация о пускателе и его область применения:

50Гц – номинальная частота переменного тока, при которой возможна бесперебойная работа пускателя;

Категория применения АС-3 – двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки.
Например: этот пускатель можно использовать для запуска и останова асинхронных двигателей с короткозамкнутым ротором, используемых в лифтах, эскалаторах, ленточных конвейерах, элеваторах, компрессорах, насосах, кондиционерах и т.д.

Для характеристики коммутационной способности контакторов и пускателей переменного тока установлены четыре категории применения, являющиеся стандартными: АС1, АС2, АС3, АС4. Каждая категория применения характеризуется значениями токов, напряжений, коэффициентов мощности или постоянных времени, условиями испытаний и других параметров установленных ГОСТ Р 50030.4.1-2002.

Iе 9А – номинальный рабочий ток. Это ток нагрузки, который в нормальном режиме работы может проходить через силовые контакты пускателя. В нашем примере этот ток составляет 9 Ампер.

Категория применения АС-1 – неиндуктивные или слабо индуктивные нагрузки, печи, сопротивления. Например: лампы накаливания, ТЭНы.

Ith 25A – условный тепловой ток (t° ≤ 40°). Это максимальный ток, который контактор или пускатель может проводить в 8-часовом режиме так, чтобы превышение температуры его различных частей не выходило за пределы 40°С.

Сектор №2.

В этом секторе указана номинальная мощность нагрузки, которую могут коммутировать силовые контакты пускателя, и которая характеризуется категорией применения АС3 и измеряется в кВт (киловатт). Например, через контакты пускателя можно пропустить нагрузку мощностью 2,2 кВт, питающуюся переменным напряжением не более 230 Вольт.

Сектор №3.

Здесь показана электрическая схема пускателя: катушка и четыре пары нормально разомкнутых контактов – три силовых (рабочих) и один вспомогательный. От катушки через все контакты проходит пунктирная линия, которая указывает, что все четыре контакта замыкаются и размыкаются одновременно.

Напряжение питания 220В подается на катушку через контакты, обозначенные как А1 и А2.

Современные магнитные пускатели выпускают с двумя однотипными контактами от одного вывода катушки. Их выводят с противоположных сторон, маркируют одинаковым буквенным и цифровым значением, и соединяют между собой проволочной перемычкой. В нашем случае это выводы с маркировкой А2. Все это сделано для удобства монтажа схемы. И если придется собирать схемы с участием магнитного пускателя, используйте оба эти контакта.

Теперь осталось рассмотреть контактную группу пускателя. Здесь все просто.
Силовыми контактами являются три пары: 1L1–2T1; 3L2–4T2; 5L3–6T3 — к ним подключается нагрузка, которую Вы хотите запитывать через магнитный пускатель или контактор. Причем контакты 1L1; 3L2; 5L3 являются входящими – к ним подводится напряжение питания, а 2Т1; 4Т2; 6Т3 являются выходящими – к ним подключается нагрузка. Хотя разницы здесь нет — что куда, но это считается за правило, чтобы можно было разобраться в монтаже другому человеку, не производившему монтаж.

Последняя пара контактов 13НО–14НО является вспомогательной и эту пару используют для реализации в схеме самоподхвата пускателя. То есть, эта пара нужна, чтобы при включении в работу, например, двигателя, все время его работы не пришлось держать нажатой кнопку «Пуск». О самоподхвате мы поговорим в следующей части.

Ну и последнее, на что хотел обратить Ваше внимание, это на то, что современные пускатели, автоматические выключатели и УЗО теперь можно размещать в одном ящике и на одну дин рейку. Так что учитывайте это при выборе ящика.

Теперь я думаю Вам понятно назначение, устройство и работа магнитного пускателя, а во второй части мы рассмотрим схемы подключения магнитного пускателя.
А пока досвидания.
Удачи!

Магнитные пускатели

Устройства, которые предназначены (основное их назначение) для автоматического включения и отключения трехфазных электрических двигателей от сети, а также их реверсирования называют магнитными пускателями. Как правило, они используются для управления асинхронными электродвигателями с напряжением питания до 600 В. Пускатели могут быть реверсивные и не реверсивные. Кроме того, в них довольно часто встраивается тепловое реле для защиты электрических машин от перегрузки по току в длительном режиме.

Магнитные пускатели могут выпускаться в различных исполнениях:

  • Реверсивные;
  • Не реверсивные;
  • Защищенного типа – устанавливаются в помещениях, где в окружающей среде не содержится большого количества пыли;
  • Пыленепроницаемые – устанавливаются в местах, где они не будут подвергаться прямому воздействию на них солнца, дождя, снега (при наружном размещении располагаются под навесом);
  • Открытого типа – предназначены для установки в местах, защищенных от попаданий посторонних предметов а также пыли (шкафы электрические и прочее оборудование)
Читать еще:  Для чего нужно заземление

Устройство магнитного пускателя

Устройство магнитного пускателя довольно простое. Он состоит из сердечника, на котором помещена втягивающая катушка, якоря, пластмассового корпуса, механических индикаторов включения, а также основных и вспомогательных блок – контактов.

Принцип работы магнитного пускателя

Давайте рассмотрим на примере, показанном ниже:

При подаче напряжения на катушку пускателя 2, протекающий в ней ток притянет якорь 4 к сердечнику 1, следствием чего станет замыкание силовых контактов 3, а также замыкание (или размыкание в зависимости от исполнения) вспомогательных блок контактов, которые в свою очередь, сигнализируют в систему управления о включении или отключении устройства. При снятии напряжения с катушки магнитного пускателя под действием возвратной пружины контакты разомкнутся, то есть вернутся в свое начальное положение.

Принцип работы реверсивных магнитных пускателей такой же как и не реверсивных. Отличие заключается в чередовании фаз, которые подключает к пускателям (А – В – С одно устройство, С – В – А другое устройство). Это условие необходимо для выполнения реверса двигателя переменного тока. Также при реверсивном включении магнитных пускателей предусматривается блокировка одновременного включения устройств, чтоб избежать короткого замыкания.

Схемы включения магнитных пускателей

Одна из простейших схем подключения магнитного пускателя показана ниже:

Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.

При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.

При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

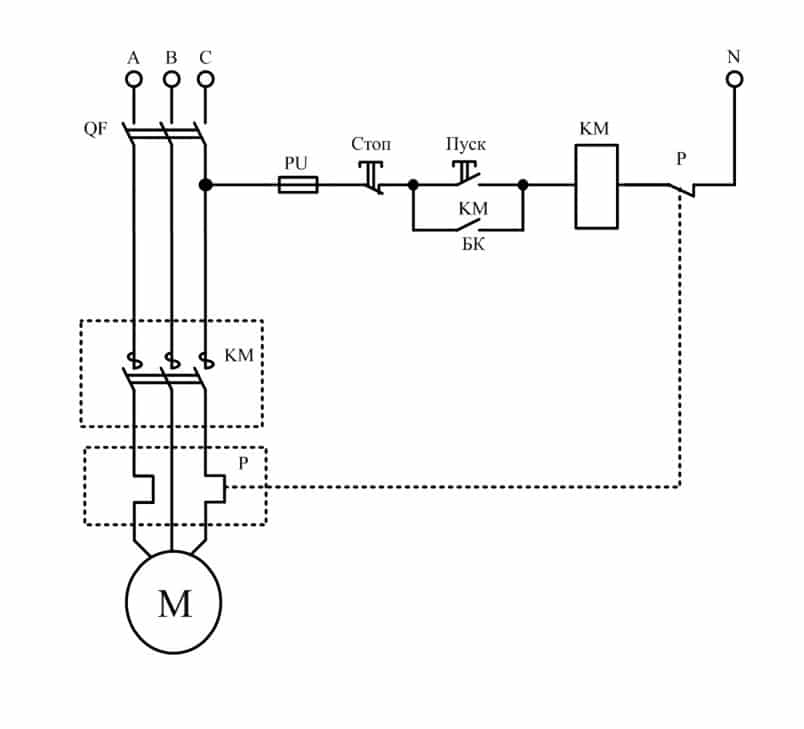

Схема с нейтральным проводником:

Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.

Посмотреть как подключить не реверсивное магнитное пусковое устройство вы можете здесь:

Реверсивная схема включения показана ниже:

Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад» во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.

И видео подключения реверсивного магнитного пускового устройства:

Советы по монтажу магнитных пускателей

При монтаже магнитных пусковых устройств с тепловыми реле необходимо устанавливать с минимальной разностью температур окружающей среды между электродвигателем и магнитным пусковым устройством.

Нежелательна установка магнитных устройств в местах подверженных сильным ударам или вибрациям, а также рядом с мощными электромагнитными аппаратами, токи которых превышают 150 А, так как они при срабатывании создают довольно большие удары и толчки.

Для нормальной работы теплового реле температура окружающей среды не должна превышать 40 0 С. Также не рекомендуется установка рядом с нагревательными элементами (реостаты) и не устанавливать их в наиболее нагреваемых частях шкафа, например вверху шкафа.

Сравнение магнитного и гибридного пускателя:

Устройство и принципы работы магнитного пускателя

В названии этого электротехнического устройства для электроустановок 0,4 кВ заложено сразу два принципиальных действия:

1. срабатывание в качестве электромагнита от прохождения электрического тока по обмотке катушки;

2. запуск в работу электродвигателя силовыми контактами.

Конструктивно любой магнитный пускатель состоит из стационарно закрепленной части и подвижного якоря, перемещающегося по полозьям. Он выделен на картинке синим цветом.

Как работает электромагнитная система

Очень упрощенно пускатель можно представить как одну кнопку, на корпусе которой расположены клеммы с подключенными силовыми цепями и стационарными контактами. На подвижной части смонтирован контактный мостик. Его назначение:

1. обеспечение двойного разрыва силовой цепи для отключения питания электродвигателя;

2. надежное электрическое соединение приходящего и отходящего проводов при включении схемы в работу.

При ручном надавливании на якорь хорошо ощущается усилие сжатия встроенных пружин, которое необходимо преодолеть магнитным силам. При отпускании якоря эти пружины отбрасывают контакты в отключенное положение.

Такой способ ручного управления пускателем при работе схемы не используется, его применяют при проверках. В процессе эксплуатации пускатели управляются только дистанционно за счет действия электромагнитных полей.

С этой целью внутри корпуса размещена обмотка катушки с намотанными на нее витками. Она подключается к источнику напряжения. При пропускании тока через витки вокруг катушки создается магнитный поток. Для улучшения его прохождения создан шихтованный стальной магнитопровод, разрезанный на две части:

стационарно закрепленную в корпусе устройства нижнюю половину;

подвижную, входящую в состав якоря.

В обесточенном состоянии обмотки магнитного поля вокруг катушки нет, якорь отбрасывается энергией пружин от стационарной части вверх. Под действием магнитных сил, возникающих после прохождения электрического тока по обмотке, якорь двигается вниз.

Притянутая к неподвижной части магнитопровода его подвижная половинка создает в комплексе единую конструкцию, обладающую минимальным магнитным сопротивлением. На его величину при эксплуатации влияют:

нарушения наладочных регулировок;

коррозия стальных частей магнитопровода и его крепления;

техническое состояние пружин, их усталость;

дефекты короткозамкнутого витка магнитопровода.

Перемещение якоря внутри корпуса лимитируется двумя пограничными значениями. В нижнем притянутом положении должен быть создан надежный ужим контактной системы. Его ослабления ведут к подгоранию контактов, повышению величины переходного электрического сопротивления, излишнему нагреву и последующему отгоранию проводов.

Возрастание магнитного сопротивления магнитопровода по любой причине проявляется увеличением шума из-за появления вибраций, которые приводят к ослаблению ужима контактной системы и в итоге к отказам в работе магнитного пускателя.

Как работает система силовых контактов

Конструктивно силовые контакты созданы для надежной и длительной эксплуатации. Для этого они:

выполнены из сплавов технического серебра, нанесенных специальными методами на медные перемычки;

созданы с запасом прочности;

изготовлены в форме, обеспечивающей максимальный электрический контакт при включении и хорошо выдерживающие электрическую дугу, возникающую при разрыве нагрузки.

В трехфазных схемах используются магнитные пускатели с тремя силовыми и несколькими дополнительными контактами, повторяющими положение якоря и используемыми в цепях управления двигателем. Все они рисуются на схемах в положении, соответствующем отсутствию тока в катушке и разжатому состоянию пружин.

Управляющие контакты при срабатывании пускателя замыкают (называют «замыкающими») или, наоборот, размыкают цепь. Они в притянутом положении создают площадку в виде точки. Для этого стационарную часть изготавливают плоскостью или сферой (в ответственных узлах), а подвижную — сферой.

Силовые контакты более ответственны, должны выдерживать повышенные нагрузки. Их изготавливают для создания контактной линии, состоящей из множества точек. С этой целью стационарная часть выполняется плоскостью или цилиндром, а подвижная — только цилиндром.

Магнитные пускатели, выпускаемые отечественными производителями, классифицируют по возможностям работы с нагрузками разных мощностей на 7 групп и обозначают по возрастающему значению от нулевой величины с током коммутации до 6,3 ампера включительно и до шестой — (160 А).

Выпускаемые зарубежными производителями пускатели классифицируются по другим критериям.

Электрики, занимающиеся обслуживанием магнитных пускателей и осуществляющие надзор за их работой, обязаны контролировать качество прилегания контактных площадок и их чистоту. Существующее мнение, что “у современных пускателей контакты сделаны надежно и их можно не осматривать” не совсем правильное.

Чистота контактов зависит от многих факторов, включая:

условия окружающей среды.

Все они проявляются по-разному на каждом конкретном устройстве. Поэтому за ними необходимо периодически наблюдать и при первых признаках загрязнения отмывать спиртом. Когда же его нет для выполнения подобных работ, то пользуются обыкновенным школьным ластиком, который, отчищая металл, оставляет на внешней поверхности свои крошки, обладающие диэлектрическими свойствами.

Их удаляют протиркой поверхностей тонкими высушенными деревянными палочками из не смолистых сортов деревьев. Лучше всего для этих целей подходят:

Твердые породы древесины при протирке контактов дополнительно полируют обрабатываемые поверхности.

Незначительные выгорания контактных поверхностей убирают самодельными «воронилами». Так на языке электриков называют плоские отрезки прочных металлических пластин (обычно их изготавливают из сломанных ножовочных полотен по металлу), поверхность которых слегка обработана самым мелким наждаком.

Такой инструмент позволяет снимать очень тонкий слой прогоревшего металла и привести контакты в рабочее состояние, сохранить их первоначальную форму. Пользоваться мелкой наждачной бумагой и надфилями для подобных целей нельзя. Можно быстро нарушить сформированную контактную линию. “Наждачка” к тому же засоряет обрабатываемую поверхность абразивными крошками.

Схемы включения электродвигателей магнитными пускателями

Самое простое управление

Такое подключение двигателя можно выполнить по нижеприведенной картинке.

Трехфазное питание ≈380 через силовые контакты К1-с подводится на электродвигатель, температура обмоток которого контролируется тепловым реле kt. Система управления питается от любой фазы и нуля. Вполне допустимо заменить рабочий ноль контуром заземления.

В целях повышения электробезопасности применяют разделительный или понижающий трансформатор ТР1. Его вторичную обмотку заземлять нельзя.

Простейший предохранитель FU защищает схему управления от возможных коротких замыканий. При нажатии оператором на кнопку «Пуск» в цепи управления создается цепь для протекания тока через обмотку пускателя К1, который одновременно замыкает свои силовые контакты К1-с. Сколько времени рабочий жмет на кнопку, столько двигатель и работает. Для удобства человека такие кнопки монтируют курковым механизмом.

Работающий электродвигатель при нажатой кнопке может быть выключен:

снятием питания на распределительном силовом щите;

нажатием кнопки «Стоп»;

работой теплового реле kt при перегреве двигателя;

Подобные схемы применяют там, где по условиям технологии требуется держать руки постоянно на оборудовании и не отвлекаться от производственного процесса. Примером может служить работа с прессом.

Схема с удержанием кнопки контактом пускателя

Добавление в рассмотренную схему всего одного замыкающего контакта пускателя К1-у позволяет ставить кнопку «Пуск» на блокировку этим дополнением и избавляет от ее постоянного нажатия. В остальном схема полностью повторяет предыдущий алгоритм.

Схема с реверсом

Многие привода станков требуют при работе изменять направление вращения ротора двигателя. Делается это сменой фаз чередования силовой цепи — переключением мест подключения двух любых обмоток на отключенном двигателе. На нижеприведенной картинке меняются местами обмотки фаз «В» и «С». Фаза «А» не меняется.

В схему включены уже два магнитных пускателя №1 и №2. Двигатель может вращаться только от одного из них по часовой стрелке или в обратном направлении. Для этого в цепочку управления каждой обмотки К1 и К2 введен размыкающий контакт управления пускателя противоположного вращения. Он блокирует одновременное подключение обоих пускателей.

Для смены направления вращения двигателя оператору необходимо:

нажать кнопку «Стоп». Образованный ей разрыв размыкает цепь управления и прерывает прохождение тока через работающий пускатель. При этом пружины откидывают якорь, а силовые контакты отключают напряжение питание с электродвигателя;

дождаться остановки вращения ротора и нажать кнопку «Пуск» очередного пускателя. Ток потечет через его катушку, кнопка встанет на удержание замыкающим контактом, а цепь обмотки пускателя обратного вращения разорвется размыкающим контактом.

Конструктивные особенности различных моделей

Если раньше магнитные пускатели снабжались силовыми контактами и одним—двумя их повторителями положения на замыкание или размыкание, то современным моделям придают дополнительные конструктивные элементы, за счет которых они обладают бо́льшим количеством возможностей.

Читать еще:  Какой буквой и цветом обозначается нуль и фаза в электрике

Например, комплектные изделия ведущих производителей позволяют выполнять различные функции управления трехфазными электродвигателями, включая реверсирование за счет встраивания в пускатель дополнительного оборудования. Потребителю остается только подключить к приобретенному модулю электродвигатель и провода питания, а сама схема уже смонтирована и налажена под определенные нагрузки.

Перспективным техническим решением считается схема, позволяющая:

раскручивать ротор двигателя до номинальной скорости за счет подключения его обмоток по схеме «звезда»;

включать под нагрузку при переключении на «треугольник».

Корпуса магнитных пускателей могут быть открытыми либо защищены от проникновения пыли и/или влаги специальной оболочкой с уплотнениями.

Отдельные современные модели небольших мощностей крепятся на DIN-рейку.

У мощных магнитных пускателей может быть установлена система гашения дуги, возникающая при отключении тока силовыми контактами.

Электромагнитный пускатель: устройство, принцип действия, типы

Коммутационная аппаратура помогает обеспечивать удобство и безопасность эксплуатации практически всего электрооборудования, как в бытовой, так и в промышленной сети. Кнопки пуска и обычные клавишные модели выключателей позволяют обеспечивать подачу электроэнергии к нужному потребителю. Однако силовое электрооборудование существенно отличается от линейных потребителей, из-за скачка пускового тока и сам прибор, и коммутатор подвергаются существенному воздействию токовой нагрузки. Поэтому для электрических машин, крупных промышленных предприятий и специального оборудования применяется электромагнитный пускатель.

Устройство и принцип действия

Конструктивно электромагнитный пускатель представляет собой электромеханическое устройство, в котором при подаче напряжения на рабочий элемент возникает физическое перемещение контактной группы из одной позиции в другую. Вариант простейшего устройства электромагнитного пускателя приведен на рисунке ниже:

Рис. 1. Устройство электромагнитного пускателя

Как видите, данный образец состоит из:

  • подвижных контактов – предназначены для перемещения в пространстве, обеспечивая разрыв в магнитном пускателе;
  • неподвижных контактов – осуществляют токосъем для передачи электроэнергии от внешней сети к трехфазному двигателю;
  • контактных пружин – предназначены для возвратного сбрасывания блока контактов в исходное положение при отключении пускателя;
  • магнитопровода из электромагнитной стали – состоят из подвижного и неподвижного сердечника служит для передачи силовых линий магнитной индукции от катушки электромагнита до стали подвижных контактов.
  • соленоида — предназначена для формирования магнитного потока внутри витков за счет протекания электрического тока, как правило, имеет отдельные выводы для питания.

Принцип действия электромагнитного пускателя

Как видите на рисунке, принцип действия условно можно разобрать на двух положениях. В изначальном состоянии электромагнитный пускатель обесточен, в трехфазной электрической цепи отсутствует ток по причине наличия разрыва. Но, как только на катушку будет подано напряжение, в ее цепи сразу начнет протекать электроток, мощный электромагнит создает достаточный поток для преодоления сердечником воздушного промежутка. В результате перемещения контакты замыкаются, и к электрическому двигателю подается напряжение, происходит запуск электрической машины.

Работа продолжается до тех пор, пока не будет нажат кнопка стоп, выключатель или оператор в любой другой способ не прекратит подачу питания на катушку электромагнитного пускателя. После этого силовые контакты сразу разомкнуться и питание потребителя будет прекращено. Также отключение может происходить в случае перегрузки или при возникновении аварийного режима в питаемом оборудовании от срабатывания тепловой или электромагнитной защиты.

Назначение

Основным назначением электромагнитных пускателей является пуск и длительное электроснабжение синхронных и асинхронных электродвигателей, питаемых по трехфазной схеме. Дополнительно их комплектуют вспомогательными контактами, которые могут управлять вспомогательными цепями.

Но благодаря простоте устройства и неприхотливости в эксплуатации электромагнитный коммутатор также используется для включения и отключения систем освещения, конвейерного оборудования, крановых установок, системами обогрева и прочих устройств.

Разновидности и типы

В зависимости от конструктивных особенностей и выполняемых функций электромагнитные пускатели подразделяются на несколько категорий. Наиболее актуальные принципы разделения по видам и типам мы и рассмотрим.

По типу питаемой нагрузки:

  1. ПМЛ – применяется для трехфазных электродвигателей с короткозамкнутым ротором или печного отопления;
  2. ПМА – используется для подключения асинхронных электрических машин;
  3. КМИ – применяется для пуска трехфазной нагрузки, имеет схожие характеристики с первым вариантом, но существенно более широкий функционал;
  4. ПМЕ – используется для реверсивного пуска электрических машин асинхронного типа.

По номиналу, при котором могут размыкаться и замыкаться силовые контакты электромагнитные пускатели подразделяются на четыре категории:

  • Первой – для нагрузки в пределах от 10 до 16А;
  • Второй – питаемые нагрузку до 25А;
  • Третей – для электрических машин с номиналом до 40А;
  • Четвертый – для включения и отключения трехфазных двигателей на 63А.

Таким же образом электромагнитные пускатели могут разделяться на категории 24В, 220В, 380В, 660В и т.д. Напряжение соответствует питающему номиналу, чтобы фактическое значение было не выше допустимого для конкретного коммутатора.

В зависимости от места размещения выделяют разную категорию защищенности пускателя от проникновения пыли и влаги, которая маркируется буквами IP и двумя цифрами. На практике, чем больше числовое значение, тем выше устойчивость к факторам.

Различают такие типы:

  • Открытого – для монтажа исключительно в шкафы, ящики и т.д.;
  • Защищенного – в помещениях с минимальным количеством пыли и низкой вероятностью проникновения влаги;
  • Пыле- влагозащищенного – могут монтироваться для размыкания и замыкания силовых цепей на улице.

По коммутационной износостойкости различают три категории:

  • А – самая высокая устойчивость контактов к изнашиванию при подключении магнитных устройств;
  • Б – средняя изнашиваемость;
  • В – низкий уровень износоустойчивости.

Правила монтажа

При подключении магнитного пускателя важно обращать внимание на поверхность или элемент, к которому планируется производить крепление. Нарушение правил монтажа может привести к ложным отключениям в последующем, возникновению шумовых эффектов и прочих неприятностей.

В щитках, шкафах, ящиках вы должны подобрать ровную плоскую поверхность, расположенную в вертикальной плоскости. Место установки должно иметь надежную, жесткую фиксацию в пространстве. Запрещается устанавливать электромагнитные пускатели в местах сильного нагрева, подверженных ударам, толчкам и прочим механическим воздействиям.

Для уменьшения механической нагрузки от кабеля на контактные группы, проводник нужно изогнуть в кольцо или П-образно. Такой же прием используется для дополнительных контактов.

Перед вводом в эксплуатацию обязательно производится осмотр конструктивных элементов на предмет выявления повреждений. Проверяется правильность подключения, маркировка и последовательность.

Схемы подключения

На практике могут применяться различные схемы включения электромагнитных коммутаторов. Поэтому для начала рассмотрим простейший вариант.

Рис. 4. Простейшая схема включения электромагнитного пускателя

Как видите на рисунке, подключение электромагнитного пускателя производится на линейное напряжение между фазами B и C. Питание осуществляется через предохранитель PU, который разорвет и обесточит цепь в аварийном режиме. Та же роль возлагается на контакты теплового реле Р, которые в нормальном состоянии замкнуты, но разрывают цепь в случае возникновения аварийной ситуации на электрической машине.

Запуск происходит за счет включения кнопки Пуск, после чего по катушке КМ начинает протекать электроток это приводит к включению силовых контактов КМ и подаче питания на нагрузку. Одновременно происходит шунтирование кнопки запуска блок контактами БК, которые замыкают цепь после возвратного движения кнопочного устройства. В штатном режиме схема отключается за счет кнопки Стоп.

Второй вариант ввода в работу электромагнитного пускателя – это схема подключения с нулевым проводником.

Рис. 5. Схема подключения с нейтральным проводником

Как видите, принцип действия полностью идентичен с описанным ранее вариантом. Кардинальное отличие от предыдущего способа подключения электромагнитного пускателя – это способ подачи питания. В этой схеме пускатель подключен не между фазами, между фазой C и нулем N.

Наиболее сложным вариантом является реверсивная схема подключения электромагнитного пускателя.

Рис. 6. Реверсивная схема включения пускателя

Как видите на рисунке, для ее реализации применяются специальные реверсивные магнитные пускатели с двумя катушками, первая из которых запускает вращение мотора вперед, а вторая, в обратную сторону. Отличительной особенностью такой схемы является электрическая блокировка, состоящая из пары контактов от кнопок вперед КМ1 и назад КМ2, которые блокируют включение противоположного движения без предварительного отключения электрической машины. В остальном принцип действия реверсивного устройства идентичен базовому.

Уход в процессе эксплуатации

В ходе эксплуатации для каждого электромагнитного пускателя периодически осуществляется проверка его технического состояния.

Обязательно нужно обращать внимание на:

  • появление загрязнений, пыли, грязи, строительного мусора и т.д. – их удаляют и обеспечивают чистоту поверхности, контактных групп;
  • целостность корпуса, клемм, катушки – при выявлении трещин или других дефектов электромагнитный пускатель или его отдельные части подлежат замене;
  • состояние пружин, работоспособность кнопок электромагнитного пускателя – проверяется способность отбрасывания и другие функции;
  • состояние тепловой защиты – осматривается место, где устанавливается реле, измерительного датчика и т.д.

Проверка рабочих параметров электромагнитного пускателя, его переходного сопротивления выполняется специальными приборами, которые имеют соответствующую поверку и предел измерений.

Для чего применяются магнитные пускатели

Современное производство трудно представить без применения асинхронных трехфазных электродвигателей. Любое технологическое оборудование и станки, кран-балки и ленточные конвейеры, компрессорные и насосные станции не обходятся без главной силовой установки – электрического двигателя. Встречаем мы их и вне производственных стен: лифты, эскалаторы, системы кондиционирования и многое другое. Мощное электрооборудование нуждается в ручном или автоматическом управлении, которое зачастую бывает дистанционным. Это может быть:

  • элементарным пуском электродвигателя насоса или его остановом;
  • организацией реверсивной схемы включения двигателя лифта.

В любом случае для коммутации фаз трехфазной электросети и обмоток электродвигателя необходимы контакторы, рассчитанные на высокие нагрузки. Традиционно схемы подключения реализуются на магнитных пускателях, коммутирующих токи, начиная с единиц до нескольких сот ампер.

Как устроен и работает

По принципу действия магнитные пускатели мало чем отличаются от электромагнитных реле. Разница наблюдается лишь в конструктивных особенностях обусловленных назначением приборов. Электромагнитные пускатели рассчитаны на коммутацию больших токов, это оправдывает применение более мощных контактных групп, увеличение расстояния между подвижными и неподвижными контактами и наличие дугогасящих камер. Изготавливается магнитный пускатель в диэлектрическом корпусе и включает:

  • набранный из металлических пластин якорь (подвижной и неподвижной частей);
  • сопряженный с подвижной частью якоря блок контактов;
  • электромагнитную катушку;
  • возвратную пружину.

Электромагнитное поле катушки притягивает подвижную часть якоря, что приводит к замыканию силовых контактов, после снятия управляющего напряжения питания катушки цепь размыкается посредством возвратной пружины. Электромагнитная катушка обычно рассчитана на напряжение 220 В,50 Гц, это упрощает управление, и минимизирует затраты.

Трехфазные магнитные пускатели имеют четыре коммутируемых линии:

  • три мощных контактных группы для включения и отключения нагрузки;
  • одну маломощную для обеспечения удержания пускателя во включенном состоянии.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку. Часть пускателей производится с использованием тепловых реле для принудительного отключения нагрузки при перегреве. Для расширения возможностей контакторов корпус имеет специальные крепления, куда можно присоединить блок контактов (контактную приставку), который будет управляться самим пускателем. Дополнительные контактные группы можно использовать в разных целях (индикации включения, управления другими цепями и т.д.).

Типовая схема управления магнитным пускателем

Основное назначение магнитного пускателя заключается в коммутации мощной нагрузки. Схем их подключения может быть достаточно много и каждая из них определена особенностями использования прибора. Простейшей из схем, реализованной в различном оборудовании, например станках будет использование всего двух кнопок:

  • нормально разомкнутой «Пуск» (обычно черного или зеленого цвета);
  • нормально замкнутой «Стоп» (всегда красная).

Обе кнопки включаются последовательно с катушкой пускателя между нейтралью и одной из фаз. При нажатии на кнопку «Пуск» цепь замыкается, и пускатель срабатывает, при этом контакты кнопки дублируется маломощной контактной группой самого пускателя (упоминалось выше) и происходит его дальнейшее удержание после отпускания кнопки. Посредством кнопки «Стоп» цепь разрывается – контактор выключается.

Смотрите также другие статьи :

По сути РКФ представляет собой электромагнитное реле, с микропроцессорным управлением. Процессор непрерывно контролирует параметры входного напряжения по всем трем фазам и отключает нагрузку, например, в случае пропадания фазы или возникновения асимметрии фазных токов и напряжений.

Защитные многофункциональные устройства включаются на входе после вводного автомата и счетчика электроэнергии, к их выходным клеммам подключаются автоматы отключения нагрузки. Функционально они различий практически не имеют, в основном это отличия конструктивные и по некоторым параметрам.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
