Люминесцентный светильник своими руками

Как сделать люминесцентный светильник своими руками?

Изготовить люминесцентный светильник своими руками в часы досуга сможет практически любой мастер, имеющий представление об основах электротехники. Лампы выпускаются с различным спектром, что позволяет установить освещение наиболее комфортного типа.

В том случае, если заводской светильник не подходит для вашего аквариума, то не стоит спешить заказывать его у мастера, можно собрать его своими руками.

Светильник для аквариума своими руками

Чтобы обеспечивать запуск и дальнейшую работу для люминесцентных ламп, требуется громоздкая, но несложная система электроники. Можно использовать в работе и бездроссельную схему, места она занимает значительно меньше, но по отзывам о ней не слишком надежна.

Получившийся в итоге осветительный прибор должен иметь такие размеры, чтобы закрыть всю верхнюю часть аквариума. Это будет способствовать меньшему испарению из него воды, также в прикрытый аквариум попадет гораздо меньше мусора. Выпрыгнуть на пол обитателям будет затруднительно.

Схема подключения люминесцентного светильника.

Освещение такого прибора не будет неприятно бить в глаза, оставаясь локально над аквариумом. Для тех же целей можно использовать обыкновенную лампу, ввернутую в отражатель, но такая конструкция может испортить интерьер. Для изготовления светильника специально под аквариум понадобятся:

  • люминесцентные лампы;
  • оргстекло;
  • герметик;
  • клей;
  • провод с таймером и вилкой;
  • изоляционная лента;
  • пластик для каркаса.

Пластик, по сравнению с металлом или деревом, обладает целым рядом преимуществ. Он не подвержен коррозии и не разбухнет от влаги, не сгниет со временем, а его электробезопасность не вызывает сомнений. Обрабатывать, а затем очищать этот материал достаточно легко.

Советы по изготовлению

Конструкция светильника может быть продумана самостоятельно, а можно взять за образец ранее кем-то придуманные вещи. Не очень удобна в обиходе монолитная конструкция, снимающаяся целиком. Удобнее сделать каркас со съемными верхними крышками.

Рамку по периметру надежнее изготовить двухслойной, сделав внутреннюю рамку несущим элементом и установив на него еще одну, верхнюю, декоративную. Наружный слой должен быть шире внутреннего, так как в него будет вставлена верхняя крышка, а снизу он будет прикрывать ребра жесткости, доставая до воды.

Электрика должна быть надежно изолирована от воды и скапливающегося конденсата. Это спасет хозяев не только от частых ударов током, но и от починок системы. На концы каждой лампы должны быть надеты герметичные наконечники, спасающие их поверхность от соприкосновения с влагой. Делаются они из подручных средств, таких как манжеты или пыльники от старого автомобиля. При этом нужно следить за тем, чтобы резина сохраняла свои свойства, не растрескивалась, и периодически менять их.

К каркасу в нижней части монтируется на клей соответствующего размера прямоугольник из оргстекла, а сверху устанавливается пластиковая крышка с люминесцентными лампами и пусковым устройством, закрепленном на ней. Эта крышка должна легко подниматься для ремонта и техобслуживания светильника.

Если пластик у крышки черный, с внутренней стороны его оклеивают белой или светоотражающей пленкой, с белой поверхностью никаких манипуляций не требуется.

Край корпуса даже при очень тщательной подгонке скорее всего будет выступать за край аквариума хотя бы на 1-2 мм. Эти места требуется герметизировать, так как там будет скапливаться много конденсата, который потребуется вытирать, чтобы он не стекал вниз. На края аквариума для этого достаточно нанести слой силиконового герметика, предварительно обезжирив стекло.

Люминесцентный светильник своими руками

В этой небольшой статье пойдет речь о том, как своими руками сделать люминесцентный светильник на основе ЭПРА для подсобных и технических помещений, которые не требуют от светильника внешней красоты и изысканного дизайна. Светильник будет предназначаться для трубчатых люминесцентных ламп с цоколем G13, длиной 1200 мм. Эти лампы имеют низкую цену и способны осветить большую площадь.

Для изготовления светильника необходимо:

  1. Корпус. Его можно изготовить из подручного материала. По сути, корпус – это просто деталь прямоугольной формы, из материала не поддерживающего горение (металл, текстолит, электротехническая пластмасса и т.п.). Можно использовать старый корпус от отслужившего свой срок «древнего» светильника.
  2. ЭПРА – электронный пускорегулирующий аппарат. Его еще называют «электронный дроссель». По сравнению с обычным дросселем, ЭПРА имеет ряд преимуществ при той же цене: мгновенный старт ламп, отсутствие мерцания ламп, малая зависимость яркости ламп от перепадов напряжения питания. В данной статье рассказывается о светильнике на основе ЭПРА 2×36 Вт.
  3. Патроны G13 из расчета два патрона на одну лампу.
  4. Моножильные медные провода сечением 0,2-0,5 кв.мм. Можно использовать и многопроволочные (гибкие), залудив концы.
  5. Подходящие винтики, гаечки для крепления всех деталей на корпусе.

Процесс изготовления светильника сводится к следующим операциям по креплению и подключению.

  1. Крепление патронов на необходимом расстоянии друг от друга, в зависимости от длины лампы и желаемого расстояния между лампами.
  2. Крепления ЭПРА. Так как ЭПРА при работе нагревается, то располагать его рекомендуется так, чтобы ЭПРА получал минимум дополнительного нагрева от работающей лампы. Зона минимального нагрева лампы находится ближе к ее центру.
  3. Подключение патронов к ЭПРА с помощью заранее заготовленных проводов нужной длины и согласно схеме подключения, которая обычно нарисована на корпусе ЭПРА. В патроны провода просто вставляются и удерживаются внутри пластинчатой пружиной. По этой причине, лучше использовать моножильные провода, так как многопроволочные провода (без предварительного облуживания) воткнуть практически невозможно.
  4. Крепление светильника к потолку или стене. Подключение светильника к сети питания 220 В.

Не смотря на то, что наличие защитного стекла для ламп низкого давления не является обязательным, лампы желательно прикрыть подходящим прозрачным материалом, во избежание случайного повреждения стеклянной колбы лампы. Фотографии изготовленного светильника и рисунок со схемой подключения прилагаются.
Для надежности, корпус светильника (слева, справа и между патронов) был усилен металлическими уголками.
Патрон G13. Вариант для винтового крепления к боковой поверхности.

Патрон G13. Вариант для бокового крепления с помощью защелок.

Патрон G13. Вариант для нижнего крепления с помощью защелок.

Как своими руками сделать люминесцентный светильник?

Сегодня наблюдается тенденция к самостоятельному изготовлению для дома различных девайсов, в том числе и осветительных приборов. Это позволяет дать вторую жизнь старым бытовым вещам, а также хорошо сэкономить на покупке новых светильников. Сегодня речь пойдет об изготовлении своими руками люминесцентного светильника.

Читать еще:  Реле напряжения: какие бывают, как выбрать и подключить

Сделать такой осветительный прибор или провести ремонт вышедшей из строя лампы сможет любой человек, обладая даже минимальными представлениями об основах электротехники. В этом вам поможет наша статья.

Немного о лампе

Люминесцентный светильник представляет собой изделие, в котором в качестве источника света выступает люминесцентная лампа. Принцип действия такого источника света базируется на передаче напряжения с помощью паров ртути. Под влиянием электрозаряда это вещество дает яркое свечение, благодаря чему светильник имеет отменную светоотдачу.

Обратите внимание! Такие лампы выпускаются производителями с различным спектром свечения. Это позволяет устанавливать освещение максимально комфортного спектра.

Такой светильник считается одним из наиболее распространенных моделей в офисных, муниципальных и общественных учреждениях. Но кроме этого он также достаточно широко применяется в частных домах и квартирах. Популярность люминесцентный источник света приобрел благодаря экономичности и яркому свечению.
При этом принцип организации осветительного прибора достаточно прост. Поэтому многие сегодня проводят ремонт и его сборку своими руками.

Что нужно знать

Для всех светильников, в состав которых входит люминесцентный источник света, характерна цилиндрическая и прямоугольная формы. Они узкие и имеют маленький вес, поэтому их можно установить в различные места в доме.

Обратите внимание! Такие светильники могут подключаться как к электросети (220 (230) В), так и работать от аккумулятора. Последние модели очень актуальны для загородных домов, гаражей и складских помещений.

Кроме этого данный тип светильников может быть разных модификаций:

  • стационарные. В эту группу входят встраиваемые, накладные и потолочные светильники;
  • мобильные или переносные. Сюда причисляются подвесные осветительные приборы, которые могут переноситься с одного места на другое или просто ставиться на пол, стол или полку.

Сделать оба варианта своими руками достаточно просто. Если немного разобраться в устройстве и знать, как все делать, то даже ремонт подобного светильника не станет для вас большой сложностью. И наша статья постарается вам в этом помочь.

Как и из чего делать

Чаще всего люминесцентные светильники своими руками делают для подсветки аквариумов. Поэтому рассмотрим процесс сборки на этом примере.
Для работы таких светильников необходима довольно-таки громоздкая система электроники. Но ее можно заменить на бездроссельную схему, которая займет значительно меньше места. Но она будет менее надежной, чем первый вариант и в скором времени может понадобиться ремонт прибора.
Итак, первое правило сборки — такой аквариумный светильник необходимо сделать так, чтобы он полностью закрывал верхнюю часть аквариума.

Чтобы сделать люминесцентный осветительный прибор для аквариума своими руками вам понадобится:

  • оргстекло;
  • люминесцентные лампы;
  • клей;
  • герметик;
  • изоляционная лента;
  • провод с таймером и вилкой;
  • пластик для каркаса.

Обратите внимание! В этой ситуации не рекомендуется для корпуса использовать дерево или металл, так как из-за близкого контакта с водой эти материалы быстро придут в негодность.

Приступаем к работе

Сделать такой осветительный прибор своими руками вы можете любой конструкции. Но лучше выбрать вариант со съемной верхней крышкой, чем отдать предпочтение монолитной конструкции. Так, в случае всего, проводить ремонт будет удобнее.
Здесь процесс изготовления предполагает проведение следующих действий:

  • делаем по периметру рамку. Ее лучше изготовить двухслойной. Верхний слой будет носить декоративный характер;
  • сбираем электросистему лампы по схеме;

  • убедитесь в том, что все контакты надежно изолированы. В ситуации с близким расположением воды это жизненно важно. Для этого на концы ламп следует надеть герметичные наконечники;

Обратите внимание! Герметичные наконечники можно сделать из подручных средств.

  • прикрепляем всю электросхему к пластиковой крышке светильника;
  • далее с помощью клея фиксируем на нижней стороне прибора прямоугольник из оргстекла;
  • сверху надеваем пластиковую крышку, на которой установлены люминесцентные лампы. Крышка должна легко сниматься, чтобы можно было провести ремонт прибора.

Почти готовое изделие

Если крышка имеет черный цвет, то ее необходимо оклеить белой светоотражающей пленкой. Для белого пластика такие манипуляции не проводятся.
В местах состыковки светильника с аквариумом необходимо пройтись герметиком, чтобы предотвратить проникновение внутрь осветительного прибора конденсата. Но перед нанесением герметика не забудьте обезжирить стекло.

Второй вариант

Во втором случае мы воспользуемся основой для светильника из ЭПРА (электронный пускорегулирующий аппарат). Такое изделие, выполненное своими руками, отлично подойдет для технических или подсобных помещений.
В этой ситуации вам понадобятся:

  • корпус. Его можно сделать из подручных материалов (только не берите легко воспламеняемые изделия);
  • электронный дроссель или ЭПРА. Лучше использовать второй вариант;
  • патроны G13. Они берутся из расчета два патрона на одну лампу;
  • медные многожильные провода с сечением 0,2-0,5 кв.мм. Подходят и гибкие (многопроволочные) с залудившими концами;
  • винтики и гаечки для установки всех деталей на корпусе.

Делаем светильник следующим образом:

  • устанавливаем патроны на требуемом расстоянии друг от друга;
  • прикрепляем ЭПРА. Поскольку данный элемент будет нагреваться в процессе работы, то его располагаем таким образом, чтобы на него воздействовало минимум стороннего подогрева;
  • соединяем проводами патроны с ЭПРА по схеме;

  • для подключения патрона необходимо снять с его провода изоляцию. Снимать необходимо примерно на 1 см;
  • после этого свободный от изоляции провод нужно до упора вставить в отверстие;

Обратите внимание! Согласно специфике выбранного патрона необходимо подбирать провода по сечению. Лучше использовать однопроволочные провода.

  • провода в патроны нужно просто вставить, а зажимаются они удерживателями пластинчатой пружины внутри;
  • хорошо изолируем все контакты между проводами;
  • помещаем все элементы внутрь корпуса и накрываем сверху защитной крышкой. Несмотря на тот факт, что для ламп с низким давлением это не является обязательной процедурой, защита прибора и его содержимого все же нужна. В противном случае возможно повреждение ламп от механических ударов и выход наружу паров ртути, которые очень ядовиты для человеческого организма;
  • для лучшей герметизации по всей длине корпуса можно пройтись дополнительно герметиком. Но это в будущем усложнит процесс ремонта и замены вышедших из строя деталей лампы.

Подключение такого осветительного прибора будет идти к электросети на 220В. Подобная конструкция позволяет разместить светильники на стене или потолке. Вместе с тем, ремонт для таких изделий будет несколько затруднен из-за способа крепления прибора.
Как показывает практика, собранные своими руками по такой схеме люминесцентные светильники работают хорошо и долго. Но для этого необходимо, чтобы температура окружающей среды была в диапазоне от -10 до +30°C.
Подводя итог, можно заключить, что процесс самостоятельной сборки осветительного прибора люминесцентной модели не так уж сложен. Главное здесь следовать схеме подключения всех компонентов электросхемы и четко выполнять последовательность манипуляций.

Читать еще:  Расшифровка обозначений на мультиметре, что означают кнопки и значки

Как сделать люминесцентный светильник своими руками?

Изготовить люминесцентный светильник своими руками в часы досуга сможет практически любой мастер, имеющий представление об основах электротехники. Лампы выпускаются с различным спектром, что позволяет установить освещение наиболее комфортного типа.

В том случае, если заводской светильник не подходит для вашего аквариума, то не стоит спешить заказывать его у мастера, можно собрать его своими руками.

Светильник для аквариума своими руками

Чтобы обеспечивать запуск и дальнейшую работу для люминесцентных ламп, требуется громоздкая, но несложная система электроники. Можно использовать в работе и бездроссельную схему, места она занимает значительно меньше, но по отзывам о ней не слишком надежна.

Получившийся в итоге осветительный прибор должен иметь такие размеры, чтобы закрыть всю верхнюю часть аквариума. Это будет способствовать меньшему испарению из него воды, также в прикрытый аквариум попадет гораздо меньше мусора. Выпрыгнуть на пол обитателям будет затруднительно.

Схема подключения люминесцентного светильника.

Освещение такого прибора не будет неприятно бить в глаза, оставаясь локально над аквариумом. Для тех же целей можно использовать обыкновенную лампу, ввернутую в отражатель, но такая конструкция может испортить интерьер. Для изготовления светильника специально под аквариум понадобятся:

  • люминесцентные лампы;
  • оргстекло;
  • герметик;
  • клей;
  • провод с таймером и вилкой;
  • изоляционная лента;
  • пластик для каркаса.

Пластик, по сравнению с металлом или деревом, обладает целым рядом преимуществ. Он не подвержен коррозии и не разбухнет от влаги, не сгниет со временем, а его электробезопасность не вызывает сомнений. Обрабатывать, а затем очищать этот материал достаточно легко.

Советы по изготовлению

Конструкция светильника может быть продумана самостоятельно, а можно взять за образец ранее кем-то придуманные вещи. Не очень удобна в обиходе монолитная конструкция, снимающаяся целиком. Удобнее сделать каркас со съемными верхними крышками.

Рамку по периметру надежнее изготовить двухслойной, сделав внутреннюю рамку несущим элементом и установив на него еще одну, верхнюю, декоративную. Наружный слой должен быть шире внутреннего, так как в него будет вставлена верхняя крышка, а снизу он будет прикрывать ребра жесткости, доставая до воды.

Электрика должна быть надежно изолирована от воды и скапливающегося конденсата. Это спасет хозяев не только от частых ударов током, но и от починок системы. На концы каждой лампы должны быть надеты герметичные наконечники, спасающие их поверхность от соприкосновения с влагой. Делаются они из подручных средств, таких как манжеты или пыльники от старого автомобиля. При этом нужно следить за тем, чтобы резина сохраняла свои свойства, не растрескивалась, и периодически менять их.

К каркасу в нижней части монтируется на клей соответствующего размера прямоугольник из оргстекла, а сверху устанавливается пластиковая крышка с люминесцентными лампами и пусковым устройством, закрепленном на ней. Эта крышка должна легко подниматься для ремонта и техобслуживания светильника.

Если пластик у крышки черный, с внутренней стороны его оклеивают белой или светоотражающей пленкой, с белой поверхностью никаких манипуляций не требуется.

Край корпуса даже при очень тщательной подгонке скорее всего будет выступать за край аквариума хотя бы на 1-2 мм. Эти места требуется герметизировать, так как там будет скапливаться много конденсата, который потребуется вытирать, чтобы он не стекал вниз. На края аквариума для этого достаточно нанести слой силиконового герметика, предварительно обезжирив стекло.

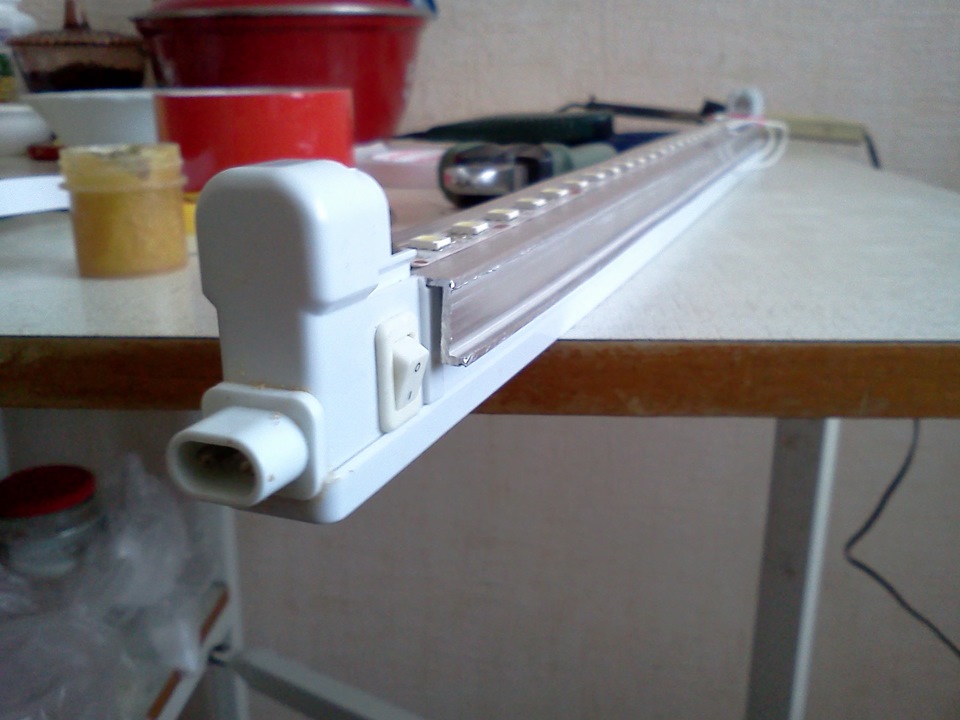

Светодиодная лампа дневного света

Решивший идти в ногу со временем, да и сэкономить в дальнейшем свои средства я решил сделать некое полезное новшество. А точнее переделать светильники с лампами дневного света в светильники с лампами светодиодными. Срок службы высок, экономия велика, а стоимость не намного дороже. Конечно, можно купить, но купить это поверьте дороговато, по сравнению со сделанной версией.
Начнем. Купил я для начала лампу дневного света мощностью 13 ватт (понадобиться 2 штуки) и длиной где-то с полметра.

Далее купил светодиодную ленту. Не просто купил, а долго выбирал ещё, если быть точным. Светодиодных лент большое разнообразие на рынке радиоэлектронике: и цветные и белые, и мелкие и большие. Выбор свой останови на ленте с естественным светом (не холодным и не тёплым – чисто белый), мощностью 14 Вт на метр при питании 12 вольт.

Как видно из схемы светодиоды подключаются по 3 в группе. Эту схему я буду переделывать, чтобы подключить светодиодную ленту в 230 вольтам переменного напряжения без всяких дорогостоящих и не нужных преобразователей.
Разбираем светильник.

Видим внутри импульсный преобразователь для дневной лампы. Откладываем его недалеко – он нам ещё пригодиться.
Теперь нам необходимо произвести небольшие расчеты, чтобы подсчитать сколько групп светодиодом нам нужно для сети 230 вольт. 230 вольт после выпрямления превратиться в 250 В, а то и больше, есть такой эффект преобразования переменного напряжения в постоянное. Берем 250 вольт и делим на 12 В (так кА одна секция из трех светодиодов питается от 12 вольт), получаем 20,8333. Округляем всегда в большую сторону и берем в запас ещё секцию, и получаем 22, то есть 22 секции. В общем, будет светить 66 светодиодов. Схема подключения последовательная:

Я подключал так: вырезал ножницами кусочки и спаивал проволочкой, смотрите картинки.

Далее нам нужен выпрямитель постоянного тока, его я сделал из той же лампы. Достаем выдранный из лампы преобразователь и откусываем по конденсатор. Диоды с конденсатором находятся отдельно, так что нужно просто отломить плату в соответствующем месте, паять практически не придется, за исключением только провода.

Вот схема, если кому-то невдомек, о чем идет речь.

Читать еще:  Коричневый провод это плюс или минус

последовательно соединенная светодиодная лента (из 22 секций) у меня получилась в длину около метра. Естественно в один светильник это количество светодиодов заключить сложно – очень узкий, да и не нужно. Поэтому я купил два светильника, соединил последовательно, в каждый наклеил светодиодную ленту в один ряд. Лента самоклеющая с клеевым слоем, но советую дополнительно промазать суперклеем. Склеил, собрал, подключил.

О минусах ничего сказать не могу, а вот о плюсах: Светит раза в полтора лучше чем ранее стоявшая лампа на 13 ватт. Две лампы дневного света потребляли 26 ватт, а тут две потребляют менее 10 Ватт. Долговечность, надежность.
Самый большой плюс, на мой взгляд, это направленность свечения: в бок практически не светят и не слепят, а вот стол освещают отлично.

Идете в ногу со временем друзья! Всего доброго!

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Светильник для дачи своими руками из люминесцентной лампы

Как сделать светильник для дачи своими руками

Желание сэкономить навело Владислава Борзова из г. Иваново на мысль сделать недорогой, но эффективный светильник для дачи. Главные критерии — надёжность, высокая светоотдача и простота обслуживания.

Дачный светильник своими руками

Для освещения дачных помещений и построек требуется много светильников с различными характеристиками, в том числе и уличного назначения. Но, к сожалению, такие приборы недешевы. Поразмыслив и изучив техническую литературу, я решил сделать светильник на основе люминесцентной лампы с дроссельно-стартёрной схемой зажигания .

Для изготовления светильника помимо люминесцентной лампы мне понадобились ламподержатели и кронштейны крепления к ним, балластный дроссель, стартёр, клеммная колодка, неполярный конденсатор, провод ПВ-1, фанера для основания лампы и саморезы (фото 1).

Самые распространённые схемы включения люминесцентных ламп приведены на рис. 1 и 2. Работает устройство так. При включении всё напряжение сети прикладывается к стартёру, в котором возникает разряд, вызывающий замыкание биметаллических контактов. Ток резко возрастает и при этом ограничивается только внутренним сопротивлением дросселя — в результате рабочий ток в лампе моментально разогревает её электроды.

Одновременно с этим остывают биметаллические контакты стартера, цепь размыкается. В момент разрыва цепи дроссель благодаря самоиндукции создаёт высоковольтный импульс (до 1 кВ), который приводит к разряду в газовой среде лампы и её зажиганию. Напряжение на лампе составляет половину сетевого и недостаточно для повторного замыкания электродов стартёра.

Конденсатор, который включен параллельно входу схемы для повышения коэффициента мощности лампы, является компенсирующим конденсатором для увеличения cos ф.

Собирая светильник, я сначала сделал фанерное основание (фото 2). После покраски и просушки основания я прикрутил к нему кронштейны, балласт, клеммную колодку и конденсатор (фото 3). Вставив ламподержатели в кронштейны, смонтировал схему светильника. Соединительные провода закрепил строительным степлером через изоляционные кембрики. Корпус балласта соединил с заземляющей клеммой колодки, закрепил компенсирующий конденсатор. Установив стартёр (фото 4), подключил питание лампы к сети — и лампа загорелась! Первую собранную самостоятельно лампу я приспособил в сарае с дровами (фото 5). А светильники стал делать не только с одной, но и с двумя лампами (фото 6).

В заключение ещё раз остановлюсь на причинах, по которым я решил делать светильники по дроссельно-стартёрной схеме. Первая — простота конструкции. Вторая — надёжность и доступность элементов. Третья — невысокая цена деталей.

Сообщества › Электронные Поделки › Блог › Светодиодная лампа из люминесцентной

Доброго времени суток, читатель!

Не знал в какое сообщество разместить данный пост. Если здесь ему не место, то можно удалить.

Предисловие
В туалете стояла люминесцентная лампа. А как известно, они не любят частых включений/выключений (если быть точным — не любят включений на горячую). В итоге она быстро вышла из строя. Не хотелось менять светильник, к тому же проводка была аккуратно подведена к нему и вмурована в стену. Было решено переделать светильник в светодиодный. Да, я в курсе, что в такой светильник можно купить готовую светодиодную лампу, но это дороговато.

Поиск схемы
Легким движением руки находим подобные переделки. Я пользовался схемой отсюда.
Вот здесь можно почитать о возможных вариантах переделок балластов в блоки питания.

Ну а теперь к делу!
Нам понадобятся:
— балласт от люминесцентной лампы (кстати в любой «сберегайке» стоит тот же самый балласт!)
— кусок светодиодной ленты;
— лакированная(или в изоляции) проволока для вторичной обмотки толщиной около 0.3 мм;
— импульсный диод (можно взять из китайской зарядки для телефона);
— электролитический конденсатор для сглаживания импульсов на выходе (я взял из дохлой «сберегайки» на 10 мФ 400В);
— стабилитрон на 12В.

Берем схему по первой ссылке выше.

Я ее немного дорисовал, а то там конденсатор одинм концом в воздухе висел. Как раз там, где раньше была сама люминесцентная лампа (отметил красной стрелкой). Саму лампу нарисовал ниже на белом фоне. В красный прямоугольник выделил часть схемы, которую мы добавим.

Нам нужно найти дроссель с одной обмоткой(обычно он прямоугольный, а тот что с тремя обмотками — круглый) и намотать на него вторичную обмотку где-то 2 витка на вольт, а нам нужно 12 В для ленты. Значит мотаем 25-30 витков, затем можно будет смотать лишнее. Впаиваем выпрямительный импульсный диод, сглаживающий конденсатор. После чего можно сделать замеры напряжения и смотать лишние витки нашей вторичной обмотки. Я поставил на выходе 12.5 В.

Блок питания нашей лампы готов. Нужно учесть, чтобы мощность балласта была хотя бы немного больше мощности запитанного куска ленты. Я взял кусок ленты 5050 из 9 сегментов (27 светодиодов), посадил ленту на кусок старой алюминиевой гардины, чтобы она выводила тепло наружу. Но здесь уже зависит от ленты — моя лента требует охлаждения по регламенту 🙂

Чуть не забыл, впаиваем стабилитрон, я посадил его прямо на ленту, т.к. впаял его немного позже, чем собрал сам светильник. Вообще, можно посадить его и поближе к балласту.
