Устройство и принцип действия кнопочного поста управления

Кнопочный пост рассчитан для коммутации цепей, предназначенных для управления переменным током, напряжение которого составляет до 660 В с частотой 50 и 60 Гц. Кроме того, их разрешается использовать в цепях постоянного тока с напряжением до 440 В или же для подачи сигналов управления. Последнее может выполняться как дистанционно, так и на месте.

  • Устройство и конструкция ↓
  • Принцип действия ↓
  • Преимущества ↓
  • Типы ↓
  • ПКЕ ↓
  • ПКУ ↓
  • ПКТ ↓
  • Технические характеристики и условия эксплуатации ↓
  • Обзор моделей ↓
  • Кнопочный пост ПКЕ 222-3-У2-IP54-КЭАЗ ↓
  • Кнопочный пост Электротехник ПКУ 15-21 ↓
  • Подвесной кнопочный пост Schneider Electric Harmony XAC-B XACB6913 ↓

Обычно такие изделия нужны для управления устройствами самого разного типа на расстоянии.

Конструкция пульта управления довольно проста, деталей в нем минимальное количество, однако есть одна очень важная функция – подавать команды и проверять, насколько полно они были выполнены.

Они применяются в автоматических системах, в частности, такие устройства могут размещаться в металло- и деревообрабатывающих станках, разного рода механизмов, направленных на поднятие и перемещение груза.

Корпус у него обычно изготовленный из пластмассы, управляющих элементов минимум 2, но может быть и значительно больше.

Толкатель у него грибковидный, либо сделан в форме цилиндра. Цилиндрические изделия бывают черного, белого, желтого, красного, голубого или зеленого цвета. Грибковидный толкатель окрашен в красный, либо в черный цвет.

Контактные элементы работают как через замыкающий, так и через размыкающий принцип.

Взрывозащищенные модели применяются для того, чтобы на расстоянии управлять электрическими приводами установок стационарного или мобильного типа. Данные устройства могут применяться в газовой, нефтяной промышленности, а также в промышленном производстве другого типа.

Это система довольно гибкая и оснащена несколькими модулями, а также магнитным пускателем. Последний подключается непосредственно через кнопочный пост, за счет чего надежность его функционирования становится весьма высокой.

Этот пускатель представляет собой коммутационную конструкцию, за счет нее производится отключение или подключение электроэнергии.

Подобные пускатели обладают корпусом из металла или пластика, их можно применять в сети постоянного или переменного тока. Их зачастую используют в системах и устройствах автоматизированного типа, кроме того, они предназначены для включения или отключения систем при возникновении аварийной ситуации.

Бывают они дистанционными либо встроенными непосредственно в конструкцию изделия.

Устройство и конструкция

простая схема постов

Стандартный кнопочный пост управления обладает следующими особенностями конструкции:

  1. Каждая из кнопок лишена фиксации положения.
  2. Кнопка «Пуск» обычно окрашена в зеленый цвет, а иногда даже оснащена подсветкой при включении, также у нее есть нормально разведенные контакты, сама она используется для активации работы того или иного механизма.
  3. Кнопка «Стоп», как правило, красного цвета и расположена на замкнутых контактах. За счет нее с устройства снимается подаваемое напряжение, и его работа приостанавливается.
  4. Помимо этого, кнопочные посты управления могут иметь корпус из металла или пластмассы. Каждый из них имеет свой уровень защиты. Их разрешено применять в устройствах, имеющих распределительное предназначение, а также в автоматике большинства промышленных систем.
  5. Кнопочный пост представляет собой основу устройства большинства пультов, он принимает непосредственное участие при включении или выключении оборудования, действует в аварийной ситуации.

Если оборудование опасно для жизни или здоровья человека, аналогичные приборы выпускают с увеличенной степенью защиты. Схема подключения в этом случае намного более надежна, а сам пульт можно подключить к различным устройствам.

Зачастую, управление установкой производится с 2 точек. Как правило, это вызвано определенной производственной необходимостью. Обычно по такой технологии работают различные электрические двигатели, однако может работать и иное оборудование.

Принцип действия

Подобное устройство представляет собой коммутационный аппарат, благодаря которому производится управление и распределение электрического тока по тем цепям, к которым он подключен.

С одной стороны, у кнопочного поста располагаются силовые контакты, которые и производят включение, переключение, обычное и аварийное отключение оборудования.

С другой стороны, установлена электромагнитная катушка, за счет которой данные контакты включаются и отключаются:

  1. В первой части эти силовые контакты, как правило, бывают подвижными и располагаются на диэлектрической траверсе. Если же эти элементы не имеют такую характеристику, как подвижность, то их располагают непосредственно на корпусе, который тоже должен быть диэлектрическим. С их помощью производится подключение силовых линий. В спокойном состоянии, подобные контакты разомкнуты, и электрический ток по ним не протекает. Нагрузки на них в этом состоянии нет. В этом состоянии они держатся благодаря специальной пружине;
  2. Вторая часть оснащена электромагнитной катушкой. Пока на нее не подается достаточное количество напряжения, она тоже находится в состоянии покоя. Когда напряжение возрастает, на контуре катушки возникает электромагнитное поле, создающее электродвижущую силу. За счет него подвижный сердечник или якорь с крепящимися к нему силовыми контактами подходит к катушке. В результате, происходит замыкание цепей, подключенных через них и образование рабочей нагрузки.
  3. Когда напряжение снимается с катушки, электродвижущая сила пропадает, и якорь не может удержаться в активном положении, под действием пружины ему приходится вернуться в первоначальное положение. В результате этого, цепи силовых контактов размыкаются, и установка прекращает работать.

Преимущества

Основными положительными моментами его эксплуатации являются:

  1. Комплектация устройства может быть стандартной или же выполняется под определенные требования непосредственного заказчика.
  2. Корпус изготовлен из негорючих материалов – специальной тугоплавкой огнеупорной пластмассы или из металла.
  3. Между крышкой и корпусом располагается небольшая прокладка, изготовленная из резины, за счет которой создается хорошая герметичность.
  4. Кнопочный пост подразумевает возможность установки 2 светосигнальных индикаторов – по одному на каждую кнопку управления.
  5. Уплотнитель конструкции находится под хорошей защитой от негативного воздействия факторов внешней среды.
  6. Сбоку у конструкции изготовлено дополнительное отверстие, через которое вводится кабель.
  7. Все крепежные элементы изготовлены из нержавеющего материала – стали марки 316, благодаря чему крепления у данного прибора получаются довольно надежными.

Во многом, благодаря всем этим преимуществам, кнопочные посты обладают одной из высочайших степеней защиты.

Основные типы:

Обычно применяется при работе с деревообрабатывающими устройствами как промышленного, так и домашнего предназначения.

Используется в промышленности, где нет угрозы возникновения взрыва, а общая концентрация пыли или газа не приведет к выходу из строя такого оборудования.

Применяют при работе с электротехническим оборудованием, установленном на механизмах, способных поднять крупные грузы, например, кран-балки, мостовые краны и так далее. С помощью такого устройства, управление инструментом будет производиться с поверхности земли в ручном режиме.

Читать еще:  Шаговое напряжение

Технические характеристики и условия эксплуатации

Несмотря на огромное разнообразие моделей, имеющихся в продаже, технические характеристики у них одинаковые, но могут немного отличаться по параметрам:

  1. Номинальное напряжение (в случае с переменным током – до 660В, при постоянном – до 440В).
  2. Наименьшее рабочее напряжение (при переменном тока – от 36, при постоянном – от 24).
  3. Номинальное напряжение, приходящееся на изоляционные слои (до 660В).
  4. Номинальная сила тока (10А).
  5. Сквозной ток, протекающий через кнопочный пост в течение одной секунды (200А).
  6. Номинальный режим работы (их может быть 4 вида: кратковременный, повторно-кратковременный, продолжительный и прерывисто-продолжительный).

Эксплуатация во многом зависит от типа поста управления, однако есть ряд общих моментов:

  1. Прежде всего, кнопочный пост не должен находиться выше 4300 м над уровнем моря.
  2. Температура в цеху или ином рабочем помещении может быть от -40 до +40 градусов.
  3. Если влажностный режим будет превышать показатель 80% при температуре 20 градусов, то в скором времени это приведет к порче контактов, при температуре 40 градусов данный показатель должен быть не выше 50%.
  4. Существуют устройства, способные работать во взрывоопасной среде, однако большинство моделей на это не рассчитаны.
  5. Кроме того, в окружающей среде не должно быть большое количество пыли, способное проводить электрический ток, агрессивного газа и водяного пара.
  6. Допускать воздействие прямых солнечных лучей на конструкцию категорически запрещается.

Обзор моделей

Кнопочный пост ПКЕ 222-3-У2-IP54-КЭАЗ

Обладает 3 кнопками, помещен в тугоплавкий пластик, отвечает всем государственным стандартам ГОСТ 15150-69 и ГОСТ 15543.1-89.

Его цена – 237 рублей.

Кнопочный пост Электротехник ПКУ 15-21

Имеет 2 кнопки, светодиодный индикатор обозначения активности, помещен в алюминиевый корпус, имеет все необходимые сертификаты соответствия.

Стоит 1248 рублей.

Подвесной кнопочный пост Schneider Electric Harmony XAC-B XACB6913

Имеет 6кнопок и одну для аварийной остановки, дополнительно оснащен двойной изоляцией, корпус сделан из армированного полиэфира. Поставляется уже полностью готовым к использованию.

ПНВС-10: Кнопка

Цена: 146 руб.

Пускатель нажимной ПНВС-10 необходим для пуска и остановки однофазных, короткозамкнутых электродвигателей с пусковой обмоткой мощностью до 0,6кВт при напряжении до 380 В переменного тока Imax=6,3A.

Пускатель ПНВС-10 является коммутационным электротехническим изделием.

Назначение пускателя ПНВС-10

Применение пускателя обеспечивает полное включение и полное отключение разномодельных электродвигателей короткозамкнутого типа от однофазных источников электроэнергии.

В наличии 230 шт.

Внимание!

Оплата — безналичный расчет. Доставка – самовывоз или транспортной компанией.

Для оформления счета необходимо указать количество товара и нажать на кнопку «Оформить заказ». Счета выставляются круглосуточно.

  • Описание
  • Детали

Описание

Кнопка (пускатель) ПНВС-10 конструктивно состоит из двух кнопок Пуск и Стоп. При нажатии на кнопку Пуск и удержании ее, замыкаются все три пары контактов: две пары подают питание на мотор и одна на пусковой конденсатор. При отпускании, центральный контакт размыкается и пусковой конденсатор отключается, а два крайних механически фиксируются и остаются замкнутыми, питая мотор. При этом пусковой конденсатор отключается от сети, а если применяется еще и рабочий конденсатор, то он остается подключенным. При нажатии на кнопку Стоп, все три группы контактов возвращаются в разомкнутое состояние.

Точное название из паспорта

Верхний предел мощности пусковой обмотки нагрузки

Верхний предел рабочего напряжения

380 единиц Вольт

Верхний предел рабочего тока

Частота рабочего напряжения

Корпус пускателя ПНВС-10 изготовлен из прочного диэлектрического пластика, обеспечивающего электробезопасность при эксплуатации устройства. Корпусная часть составлена из частей (две штуки):

  • Основания, ровно на котором закреплены кнопочный переключатель,
  • Крышка, за счет которой крепится к основанию, используя болты.

Хотя на лицевом отрезке корпуса встроены две кнопки:

  • «Включение» – обеспечивает непосредственную подачу питающего напряжения на пусковую обмотку электродвигателя,
  • «Выключение» – обесточивает обмотки электродвигателя, обеспечивая прекращение его функционирования.

На боковой поверхности корпуса пускателя предусмотрено отверстие для ввода электрокабелей от нагрузки и источника электропитания.

Сертификат и паспорт

Сертификат и/или паспорт на ПНВС-10, а также, описание и/или дополнительная техническая и/или справочная информация поставляется только в комплекте с товаром.

Взрывозащищенный кнопочный пост пке 222 2, пку, ку 92

Чтобы на расстоянии можно было управлять разнообразными механизмами, используются специальные устройства. В основном с такой целью применяется кнопочный пост управления на 2 или на 3 кнопки.

Описание и конструкция

Пост управления предназначен для коммутации электрических цепей различных приборов и электромагнитных пускателей машин. Это устройство позволяет обеспечить дистанционное управление на производстве и в быту. Существуют различные виды кнопочных коммутаторов, которые классифицируются в зависимости от области использования и характеристик рабочей сети (тельферные, взрывозащищенные и т. д.).

Фото — простая схема постов

Конструкция постов также зависит от их типа и использования. Рассмотрим кнопочный управляющий пост ПКЕ 222 2 на 2 кнопки, у которого очень простая схема управления. Данный выключатель устанавливается в ниши, поэтому заключен в пластмассовый корпус со специальными толкателями. Механизм герметичный, уровень защиты IP40, главные части – два рабочих изолированных друг от друга контакта. При этом есть аналогичный прибор импортного производства с защитой IP54. Его особенностью является наличие между толкателем и рабочим контактом резиновой прокладки. В обоих типах устройства дополнительная прокладка монтируется между стеной (или другой установочной плоскостью) и задней панелью. Главной особенностью этой модели является наличие отверстий и дополнительного кожуха, куда вставляются провода.

Фото — ПКЕ 222 2

Принцип работы основан на действии простого импульсного реле. Во время нажима на кнопку замыкается контакт и происходит отключение коммутируемого устройства, соответственно, при повторном нажатии этот контакт размыкается и прибор, контролируемый постом, включается.

Фото — схема простого контактора

Видео: кнопки серии FPB

Существуют разные виды кнопочных постов, рассмотрим технические характеристики и описание самых популярных из них.

Кнопочный взрывозащищенный или аварийный пост ПВК 1,2,3 используется для дистанционного контроля транспортных средств (как наземного следования, так и морского). Благодаря довольно широкому действию такие устройства часто применяются также для контроля приводов стационарных машин (станочного оборудования).

Фото — ПВК

  1. Начальное напряжение – 127 Вольт;
  2. Частота сети – 50 Гц;
  3. Максимально допустимая нагрузка – 660 Вольт.

Маркировка стандартная, к примеру, ПВК 21У5:

  • Х1 – количество толкателей над контактами (в нашем случае 2);
  • Х2 – защита;
  • Х3 – климатическое исполнение согласно ГОСТ 15150-69 (существуют варианты У, ХЛ, ОМ или Т, в данном устройстве – «У»);
  • Х4 – тип установки.

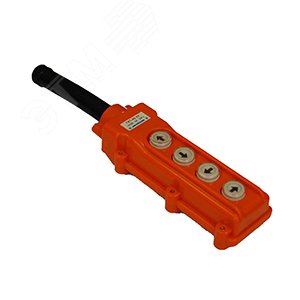

Пост тельферный с ключом кнопочный типа ПКТ 60. При помощи пускателя этого типа производится контроль работы различных тяговых механизмов. В основном это подъемный кран, лифтовой эскалатор, балки и т. д. Этот ручной пост оснащен специальной индикацией, которая позволяет контролировать кнопку-гриб и направлять её в нужную сторону.

Фото — ПКТ 60 6 кнопок

Количество кнопок6
Напряжение и частота660 В и 50 Гц
Сила тока6,3 А
ЗащитаIP 30
Тип корпусаПластмассовый, не взрывозащищенный
Масса620 грамм

Кнопочный пост открытого типа с фиксацией ПКУ 13 может монтироваться на закрытых и открытых участках различных механизмов (кранов, станков и прочих). Система работает в стандартной сети 660 (440) Вольт с частотой не более 60 Герц. Применяется для установки на насосных станциях, спусковых механизмах (например, в порту) и т. д.

Фото — ПКУ 13

Читать еще:  УЗО в электрике; что это такое

Кнопочный взрывозащищенный пост КУ 92 необходим для контроля работы динамичных и стационарных машин в любых условиях. Ключевой особенностью является уровень защиты IP 54 и взрывозащищенности 1ExdIIBT5. Устройство в пластиковом корпусе оборудовано вводом с уплотнителем (резиновой прокладкой). Внутри корпуса также заключен привод управления контактами. Сертификат соответствия качества говорит о то, что к рабочим контактам можно подключать силовой бронированный кабель, а также трубные шнуры с резиновыми уплотнителями.

Фото — КУ 92

С индикацией этого кнопочного поста очень просто разобраться: 1 кнопка – это «СТОП», 2 кнопки – это «ПУСК», «СТОП», 3 кнопки – это «ВПЕРЕД», «НАЗАД», «СТОП». Возможен выбор климатических исполнений. Это У – умеренный, ХЛ – защищенный от холода, Т – тропический.

Пост кнопочный серии КП-101 противоаварийного исполнения, помещен в пластиковый корпус типа ABS. Это позволяет устанавливать прибор в различных условиях. Благодаря нескольким прокладкам между толкателями, контактами и отверстиями для вставки кабелей, устройство обладает повышенной защитой от пыли. В основном используется для контроля систем освещения.

Фото — КП-101

Пускатель ПК-221/9 – это современный пожарный пост, который необходим для коммутации сетей до 380 Вольт со стандартной частотой 50 Герц. Изготовитель оснастил его 16 кнопками, контакты которых полностью изолированы друг от друга. Применяются в бытовых и промышленных условиях, особо часто используются в автоматических линиях. Также ключевой особенностью является металлический корпус, за счет чего прибор защищен от возгорания и распространения огня.

КМЗ – это аналог более устаревшей модели ПКУ, еще его называют КМ. Обозначение расшифровывается так:

К – кнопочный, М – магнитный пост, З – защищенный от взрыва, пыли и возгорания. Далее следует количество кнопок (1, 2, 3) и исполнение по климату. Производитель обеспечил максимальную защиту рабочих элементов, поэтому пост можно устанавливать в наружной системе управления. Устройства магнитного типа считаются наиболее долговечными и быстродействующими.

Фото — схема подключения КМЗ

Приборы серии КЕ (КЕ-011, 031, КЕ-91-1 ExdIIBT5-У2 и прочие) для подключения в сетях постоянного и переменного тока. В зависимости от типа исполнения могут иметь одну кнопку (красный гриб), две или три. Максимальное напряжение для этой серии – 660 вольт при частоте 60 герц. Все приборы КЕ делятся на группы:

  1. С толкателем грибовидного типа;
  2. С цилиндрической задвижкой;
  3. С сигнальной лампой или подсветкой под взрывозащищенным стеклом.

Помимо отечественных моделей также используются импортные кнопочные посты (Schneider Electric, АВВ – ABB, Legrand, ИЭК), которые можно купить в официальных магазинах. В частности, это пожарный XAL (Harmony XALD, XALK). Размеры позволяют монтировать приборы в щитовых или на различные подвижные части подконтрольных аппаратов. Иногда используется несколько моделей, которые в сборе представляют собой контрольный пусковой пункт.

Цена на кнопочный пост зависит от его типа, марки и области использования (стоимость может варьироваться от нескольких сотен рублей, но иногда прайс-лист доходит до десятков тысяч). При покупке нужно обязательно проверять паспорт прибора, его срок эксплуатации и гарантию.

Пост кнопочный ПКЕ-222/2 «Пуск-Стоп» 1 черн. 1 красн. Электродеталь ПКЕ-222/2.1Ч.1К

Пост кнопочный ПКЕ-222/2 «Пуск-Стоп» 1 черн. 1 красн. Электродеталь ПКЕ-222/2.1Ч.1К

  • Характеристики
  • Описание товара
  • Документы
  • Отзывы
  • Обсуждения

Пост кноп. ПКЕ-222/2 «Пуск-Стоп» 1 черн. 1 красн. Электродеталь представляет собой пластмассовую панель черного цвета с подпружиненными толкателями и контактными элементами, имеющими по два изолированных друг от друга электрических контакта.
Контактные зажимы допускают присоединение к каждому зажиму одного медного
или алюминиевого провода сечением 2,5 кв.мм или 2 медных проводов сечением не
более 1,5 кв.мм. Кнопки плоские, красного и черного цвета. IP54.
Монтируются к любой ровной поверхности.

  • m Сертификат ТС (PDF)
  • m Инструкция/руководство по эксплуатации (PDF)

С этим товаром покупают

Сопутствующие товары

Похожие товары

  • Доставка
  • Оплата
  • Как купить
  • Как вернуть
  • Часто задаваемые вопросы
  • Условия конфиденциальности
  • Договор-оферты
  • Контакты

Выберите категорию ошибки
Корзина
Предупреждение
Соглашение
Правила публикации пользовательского контента:
  • Публикация контента (отзывов, комментариев, вопросов или ответов) происходит только после их предварительной модерации;
  • Проверка отзыва может занимать от 1 до 7 дней. Письмо о публикации отзыва придёт на Email, который вы указали в личном кабинете;
  • Модератор может вносить изменения в отзыв, связанные с пунктуацией и орфографией, но старается сохранить авторский стиль;
  • Максимальная длина отзыва – не более 1500 знаков (включая пробелы).
Как написать хороший отзыв:
  • Фокусируйте внимание на предмете вашего отзыва;
  • Укажете причину, почему Вам понравился/не понравился данный товар;
  • Будьте вежливы и соблюдайте грамотность.
Отзыв не будет опубликован, если:
  • Содержит нецензурную лексику или любые оскорбления;
  • Содержит большое количество лексических, орфографических и других ошибок;
  • Набран латинскими буквами;
  • Набран исключительно буквами в верхнем регистре;
  • Отзыв рекламного характера (номера телефонов, адреса, ссылки на другие сайты);
  • Любой другой посторонний текст.

Просим с пониманием отнестись к тому, что редакторы сайта оставляют за собой право не публиковать отзывы, которые не удовлетворяют перечисленным выше требованиям, а также оставляют за собой право удалить любой отзыв в любое время без объяснения причин и без предварительного согласования с автором отзыва.

Кнопочные посты

Найдено в категориях:

Пост кнопочный ПКУ-15-21.131-54У2 1хСКЛ11 зеленая 220В + 1хКЕ081/2 (1з+1р)черная+1хКЕ081/2(1з+1р) красная

  • Код товара 9536094
  • Артикул ET054782
  • Производитель Электротехник/ПКУ 15-21

Сделано
в России

Пост кнопочный ПКУ-15-21.121-54У2 (1*КЕ081/2(1з+1р) черная + 1*КЕ081/2(1з+1р) красная + PG-19)

  • Код товара 9536092
  • Артикул ET054487
  • Производитель Электротехник/ПКУ 15-21

Сделано
в России

ПКУ-15-21.111-54У2 (ВК30-10-11110-54(1з+1р) красная + PG-13,5), пост управления (ЭТ)

  • Код товара 9536096
  • Артикул ET054942
  • Производитель Электротехник/ПКУ 15-21

Сделано
в России

Пост кнопочный ПКЕ 222-1 кн.кр. IP54

  • Код товара 8804895
  • Артикул ET519073
  • Производитель Электротехник/ПКЕ

Сделано
в России

Пост кнопочный ПКТ-40 на 4 кнопки IP54 ABS-пластик

  • Код товара 9860286
  • Артикул ET055740
  • Производитель Электротехник/ПКТ

Сделано
в России

Пост кнопочный ПКТ-40Б У2 5А IP54 кнопка БЛОКИРОВКА с фиксацией (красная) стоп/вверх/вниз/влево/вправо (Электротехник)

  • Код товара 4487749
  • Артикул ET512632
  • Производитель Электротехник/ПКТ

Сделано
в России

Пост кнопочный ПКТ-60 на 6 кнопок IP54 ABS-пластик

  • Код товара 9860287
  • Артикул ET055743
  • Производитель Электротехник/ПКТ

Сделано
в России

Пост кнопочный ПКТ-20 на 2 кнопки IP54 ABS-пластик

  • Код товара 9860285
  • Артикул ET055739
  • Производитель Электротехник/ПКТ

Сделано
в России

Пост кнопочный ПКЕ 212/2

  • Код товара 9302120
  • Артикул 9302120
  • Производитель Инженерсервис

Сделано
в России

Пост кнопочный ПКЕ 222/3

  • Код товара 9302230
  • Артикул 9302230
  • Производитель Инженерсервис

Сделано
в России

Проект комнатного термостата для сенсорных панелей Schneider Electric

Специально для сенсорных панелей был сделан проект комнатного термостата. Данный проект имеет русскоязычный интерфейс и позволяет посмотреть текущие параметры вентиляционной системы: температуру, влажность, скорость вентиляторов.

Выключатели Путевые ВП24, ВП25, ВП36П, ВП36М «ЭЛЕКТРОТЕХНИК» — новинка в ассортименте ЭТМ

Выключатели путевые серии ВП предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Кнопочный пост управления

Основное назначение кнопочных постов – дистанционное управление различными электрическими установками и приборами. Наиболее часто, они используются в системах управления трехфазными синхронными и асинхронными двигателями.

  • Подключение ↓
  • Конструктивные особенности ↓
  • Типы кнопочных пультов управления ↓
  • Взрывозащищенная пусковая арматура ↓
  • Стоимостные показатели ↓

Благодаря их применению, у оператора вентиляционной системы нет необходимости подниматься в зону размещения вентилятора – пост может осуществлять включение-выключение всех электрических приборов со своего рабочего места.

При этом, кнопочные посты объединяются и располагаются на одной панели, называемой пультом управления.

Читать еще:  Нулевой проводник

Функции, выполняемые кнопочными постами, к которым можно отнести:

  1. Включение-отключение электрических приборов и устройств.
  2. Переключение направления вращения ротора электродвигателей (реверс).
  3. Ручное, аварийное отключение электроустановок,

Они выполняются с различным функционалом и в разнообразном исполнении.

Кнопочные посты управления не предназначены для эксплуатации в высоковольтных цепях. Основное их назначение – работы в электросетях переменного с напряжением до 600,0 вольт или постоянного тока напряжением до 400,0 вольт.

Подключение

Схема управления электродвигателем

В большинстве случаев, кнопочный пост используется для коммутации питания магнитных пускателей, которые установлены в цепях управления асинхронных электродвигателей переменного тока.

и управления им с использованием трехкнопочного поста приведена на рисунке выше, где приняты следующие обозначения:

  1. «Пуск вперед/назад» и «Стоп» -кнопки пульта управления.
  2. КМ1 и КМ2 – катушки магнитных пускателей, осуществляющих прямое и реверсивное включение электродвигателя.
  3. КМ1.1…КМ2.3 контакты магнитных пускателей.

Схема работает следующим образом:

  1. При нажатии на кнопку-толкатель «Пуск-вперёд, питание подается на катушку первого магнитного пускателя («КМ1»); группа нормально разомкнутых контактов КМ1.1 замыкается, подавая питание на обмотки электродвигателя.
  2. Нормально замкнутые контакты «КМ1.2» отключают контакты толкателя «Пуск-назад», блокируя включение катушки магнитного пускателя «КМ2», а нормально разомкнутые контакты «» замыкаются параллельно кнопке «Пуск-вперед».
  3. При нажатии на толкатель «Стоп» питание на катушки обоих магнитных пускателей («КМ1»; «КМ2») не подается, они отключаются, контакты «КМ1.1» и «КМ1.3» размыкаются, обесточивая электродвигатель.
  4. При нажатии на кнопку «Пуск-реверс» процедуры замыкания контактов аналогичны, только они осуществляются в отношении второго магнитного пускателя «КМ2».

Конструктивные особенности

Рис. 2 – Двухкнопочный пульт управления

В зависимости от числа управляемых потребителей электроэнергии, посты могут быть двух-(толкатели «Пуск» и Стоп»)-и-многокнопочными. Кроме того, при выполнении электротехнических и электромонтажных работ, применяются одиночные кнопки, которые пользователь может самостоятельно установить на любом пульте управления.

Кнопочные посты монтируются в пластиковом или металлическом корпусе, имеющем крепежные отверстия для установки арматуры на место удобное для эксплуатации. Отдельную группу составляют кнопочные посты, предназначенных для управления тельферами (серия «ПКТ»), кран-балками и мостовыми кранами с наземным управлением.

Основным функциональным элементом устройства, осуществляющего запуск, остановку или переключение режимов потребителя электроэнергии является кнопка-толкатель – электротехническая коммутационная арматура с ручным управлением.

Сегодня, в пультах управления используются два типа толкателей:

  1. С самовозвратом, у которых возвращение кнопки в исходное состояние осуществляется за счет возвратной пружины, установленной на толкателе с нижней стороны.
  2. Толкатели с фиксацией положения (с самоудержанием), которые замыкают контакт и удерживают его до повторного нажатия.

Наиболее распространена двухкнопочная пусковая арматура, конструкция которой изображена на рис.2. Пульт состоит из корпуса 1 и лицевой панели 2, которые соединены между собой винтами 3. Кнопки окрашены в разный цвет и управляют парой контактов, размещённых внутри корпуса.

В свободном состоянии кнопки «Пуск», его пара контактов разомкнута, а у кнопки «Стоп» наоборот – замкнута. При нажатии на пусковую кнопку, ее контакты замыкаются.

Существует огромное количество схем коммутации различных электротехнических систем и устройств всего двумя кнопками. Однако, большинство из них предусматривает не прямую подачу напряжения к потребителю, а через контакты магнитного пускателя, которые рассчитаны на большие токи и напряжение.

Сами толкатели имеют различную форму и цвет, которые в арматуре, выпускаемой в России, обычно отражены в их условном обозначении.

По форме толкатели делятся на:

  • грибовидные («ГР»);
  • цилиндрические;
  • утапливаемые («Ц»);

По цвету толкателя:

  1. Кнопки «Стоп» как правило окрашены в красный («К») или желтый («Ж») цвет;
  2. Толкатели «Пуск» могут быть черного («Ч»), синего («С»), зеленого («З») или белого («Б») цвета.

Типы кнопочных пультов управления

Рис. 3. Обозначение серии «ПКЕ»

Сегодня, на рынке электротехнического оборудования, выпускается достаточно большое количество разнообразных кнопочных пультов, управляющих электрооборудованием.

Однако, функционально и конструктивно, они все идентичны и отличаются дизайном и брендом. Все модельные линии этого вида электротехнической арматуры могут поставляться в различных категориях размещения и различном исполнении.

Обычно, эти два параметра отражаются в условном обозначении конкретной модели. Российские предприятия для установки в системы управления промышленным оборудованием выпускают серии «ПКЕ», ПКТ и «ПКТ»

Серия «ПКЕ» нашла самое широкое распространение в управляющих схемах дерево-металлообрабатывающих станков и промышленных комплексов.

Допустимые эксплуатационные параметры этих приборов следующие:

  1. Максимальное значение коммутируемого напряжения: постоянное – 400,0 вольт; переменное (частотой 50,0 или 60,0 герц) – 660 вольт;
  2. Коммутируемый ток – 10,0 ампер;
  3. Максимальное число циклов срабатывания – 5×10 6 .

Условное обозначение кнопочных постов серии ПКЕ приведено на рисунке 3, в котором цифрами обозначены следующие характеристики:

  • 1 – обозначение серийного ряда;
  • 2 – характеристика способа установки (встраиваемый или накладной);
  • 3 – категория степени защиты;
  • 4 – материал корпуса и панели (металл или пластик);
  • 5 – число управляемых контактов (на рисунке приведено обозначение для двух контактов);
  • 6 – параметр, указывающий на модернизацию изделия;
  • 7 – категория размещения и соответствующее ей климатическое исполнение.

Рис. 4. Обозначение серии «ПКУ»

Посты серии ПКУ предназначены эксплуатации во взрывобезопасной среде, где концентрация пыли или газа не приведет нарушению их работоспособности.

Арматура имеет эксплуатационные параметры аналогичные модельной линии «ПКЕ», однако, производитель предусмотрел собственное обозначение этой электротехнической арматуры, которая приведена на рисунке 4.

Цифровые обозначения, приведённые на рисунке, соответствуют следующим параметрам, которые позволяют охарактеризовать конкретную модель устройства:

  • 1 – обозначение серийного ряда;
  • 2 – номер серийной модификации;
  • 3 – номинальный ток, коммутируемый контактами отдельной кнопки;
  • 4 – число толкателей, установленных в горизонтальных рядах;
  • 5 – число толкателей, установленных в вертикальных рядах;
  • 6 – способ установки (накладной, встроенный или на подвесе);
  • 7 – степень электрической защиты;
  • 8 – категория размещения и соответствующее ей климатическое исполнение;

Рис.5 – пульт ПКТ

Серия «ПКТ» предназначена для работы с электрооборудованием грузоподъемных механизмов (электротельферов, кран-балок и мостовых кранов) с наземным, ручным управлением.

Эксплуатационные и электрические параметры аналогичны приборам серий «ПКЕ» и «ПКУ». Под аббревиатурой «IEK» на российском рынке электротехнической продукции реализуются китайская арматура, по своим характеристикам полностью аналогичная российским постам управления.

Общий вид этой электротехнической арматуры приведен на рисунке 5.

В обозначении «ПКТ-Х1 Х2 Х3» цифровые индексы характеризуют следующие параметры:

  • Х1 – номер серии;
  • Х2 – число кнопок управления;
  • Х3 – категория размещения и соответствующее ей климатическое исполнение.

Взрывозащищенная пусковая арматура

Пульт управления КПВТ

Российская взрывозащищенная арматура имеет в своем буквенном обозначении дополнительный индекс «В» – «ПВК», или «КПВТ». Они нашли наибольшее распространение в цепях управления электрооборудованием, работающем во взрывоопасных средах в угольных шахтах, нефтехранилищах, окрасочных цехах и других подобных объектах.

Достаточно широко применяются тельферные кнопочные пульты «ХАС-А» («Schneider Electric» – Германия) и «KS» («SN Promet» – Польша). Кроме того, в этой категории все большее распространение получает дистанционная кнопочная управляющая арматура.

Стоимостные показатели

Стоимость российских кнопочных постов достаточно невысока и зависит в первую очередь от числа кнопок, категории размещения и климатического исполнения. Приборы в металлическом корпусе стоят несколько дороже аналогов, установленных в пластмассовый корпус.

Так, например, цена двухкнопочных приборов «ПКЕ-222-2» находится в диапазоне 250,0…280,0 рублей. Аналогичное устройся имеющую грибообразную кнопку «Стоп» обойдется несколько дороже – 380,0 рублей.

Цена однокнопочных постов не превышает 150 рублей. Шестикнопочный тельферный пульт «ПКТ-60» стоит 300,0 рублей. Аналогичное по количеству кнопок и электрическим параметрам устройство, оборудованное ключом («защита от дурака»), будет стоит на 200,0 рублей дороже.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
