Монтаж провода сип

Монтаж СИП провода – этапы и требования

Сооружение новых электрических линий или реконструкция старых требует определенного подхода к монтажным работам, которые обозначены правилами и стандартами. К примеру, в линиях напряжением 0,38 кВ применяются самонесущие провода СИП изолированного типа. Именно такие электрические линии гарантируют высокую надежность эксплуатации, плюс ко всему ремонт СИП проводам необязателен. Поэтому сама эксплуатация СИП линий требует только профилактических осмотров, которые проводятся с определенной периодичностью. Цель этой статьи – монтаж СИП, по каким правилам проводятся монтажные работы.

Требования к монтажу, его этапы

  • Сам монтажный процесс начинается с расчистки трассы. Необходимо срезать деревья или крупные ветки, которые могут касаться воздушной линии, и которые могут мешать установке опорных столбов.
  • Далее производится раскатка самого провода СИП и его регулировка. Здесь есть очень важный момент. Провода не должны касаться бетонных опор и металлических конструкций, а также земли.

Внимание! Если производится прокладка новой трассы, то металлические крепежные изделия должны быть прикреплены на опорах еще до их установки. Это упрощает сам процесс крепления, ведь наверху это сделать будет непросто. Во всяком случае, для этого потребуется спецтехника или придется электрикам использовать когти.

  • Что касается крепления кронштейнов, то они устанавливаются на опорах в верхней их части, скрепляемые металлической лентой. При этом концы ленты между собой крепятся специальным устройством, который называется скреп. Это приспособление, во-первых, закрепляет ленту, во-вторых, стягивает ее, в-третьих, убирает ее излишки.
  • Производится установка опорных столбов в подготовленные заранее колодцы. Здесь важно соблюсти их ориентацию, то есть, кронштейны всех столбов должны быть направлены в одну сторону.
  • Далее, производится монтаж проводов.

Монтаж проводов СИП

Необходимо обратить внимание на то, что установка и крепление провода СИП (его технические характеристики определяют воздушную установку) осуществляется только на основе технологических карт и схем, для чего используются определенные инструменты, приборы, арматура и механизмы. Сам монтажный процесс можно проводить только при температуре не ниже +20С.

Предварительно провод СИП раскатывают, используя канат-лидер и раскаточные ролики. Данная монтажная технология обеспечивает защиту самого провода от механического повреждения, плюс обеспечивает качество долгосрочной эксплуатации всей электрической воздушной трассы. Конечно, соблюдение требований техники безопасности является основным правилом монтажа СИП провода. Необходимо отметить, что провода можно раскатать и вручную без использования спецтехники. но для этого должны быть учтены определенные условия:

  • Сечение СИП провода не должно быть больше 50 мм².
  • Максимальный пролет между опорными столбами не больше 100 м.

Кстати, эти условия часто можно встретить в загородных поселках, поэтому монтажники весь процесс проводят, не используя раскаточных механизмов.

Раскатка СИП вручную

На какие этапы делится ручная раскатка СИП?

  • Устанавливается барабан с проводом.
  • Производится соединение СИП с канат-лидером.
  • Раскатка сдвоенного материала по роликам.
  • Осуществляется крепление провода и его натяжка.
  • Крепление в зажимах.

А теперь некоторые основные моменты ручного монтажа. Барабан устанавливается от первой опоры на расстоянии не меньше высоты самого столба, обычно оно больше. Канал-лидер к проводу крепится верлюгой и монтажным чулком. На сам столб устанавливается ролик, поддерживаемый ремнем. На остальные промежуточные столбы ролики устанавливаются при помощи крюков.

Теперь сам монтаж. Оно должен проводиться параллельно установке роликов на опорах. То есть, установили ролик, хорошо его закрепили, после чего через него протаскивается канат-лидер, далее пучок самого провода. Все это делается наверху, так что один человек должен там находится. Остальные работники помогают раскатывать барабан и подавать ролики и инструменты.

Внимание! Раскатка барабана, а, значит, и самого кабеля должна проводиться со скоростью не больше 5 км/ч. Как уже было сказано выше, при этом сам провод не должен касаться металлических, бетонных поверхностей, а также грунта.

Теперь можно проводить натяжку электрической трассы. Для этого на первом столбе прикрепляется лебедка, на которой установлен динамометр, и лягушка (это тендер). С помощью лебедки производится натяжка, при этом состояние качества провеса определяется по специальным таблицам. Перед натяжкой противоположный конец провода необходимо закрепить на последнем столбе анкерным зажимом. При этом оставляется не очень длинный свободный конец, который в дальнейшем используется для последующего подключения или соединения с другим участком. Если натяжка закончена, то надо дать некоторое время, чтобы провод еще провис под собственным весом. Если размер провиса после этого не изменился, то можно переходить к следующему этапу. Если провис увеличился, то придется подтянуть СИП лебедкой.

Теперь на обоих столбах надо закрепить провод анкерными зажимами наглухо. Сам жгут стягивается стельными хомутами. После чего можно снять лебедку и подрезать концы кабеля под необходимый размер. На промежуточных опорах СИП провод с роликов укладывается в поддерживающие зажимы.

Так как по опорным столбам будет прокладываться и нулевая жила, и фазные, то между ними обязательно устанавливаются так называемые отделительные клинья. Нулевая жила укладывается в зажим, а фазные жилы устанавливаются на расстоянии 15 см от зажима и крепятся стяжными хомутами по разные стороны от него. Третья фаза закрепляется на среднем стяжном хомуте. Он, в свою очередь, вставляется в специальное отверстие, расположенное в самом зажиме.

Все, можно считать, что один участок провода СИП закончен.

Как соединить участки

Для того чтобы соединить между собой два конца провода СИП, необходимо использовать специальный зажим. Он герметичный и очень прочный. Поэтому перед соединением концы двух участков зачищаются и вставляются в зажим. Далее, на него надевается матрица (она шестигранная) ручного гидравлического пресса. После чего пресс приводится в действие рукояткой. Качать надо до того, пока матрица не сожмется до конца.

Если есть необходимость провести ответвление от основной трассы, то лучше всего использовать прокалывающие зажимы. Здесь нет необходимости очищать СИП провод от изоляции и проводить прямое соединение жил. Просто надо установить зажим и создать необходимое на него давление. При этом зубцы контактных пластин проникнут сквозь изоляцию и плотно соприкоснутся с голым проводом. Для герметизации концов зажима устанавливают специальные колпачки.

Заключение по теме

Вот такие требования и такая технология используется для прокладки воздушной линии, где в качестве провода используется СИП, технические характеристики которого дают возможность использовать его на открытом воздухе. Инструкция прокладки трассы достаточно проста, нет особых ограничений. Главное – точно следовать монтажной технологии изолированных самонесущих проводов. Кстати, при подводке к дому на его стене необходимо установить анкерный зажим. Он и будет являться конечным крепежным элементом. И последнее – монтаж провода своими руками сделать не проблема, но этого делать не рекомендуется. Пусть этим занимаются профессионалы.

Как натянуть СИП между столбами

Время на чтение:

Создание в стране разветвленной сети воздушных линий передачи электроэнергии общей протяженностью выше 2 млн. км привело к необходимости повсеместного создания новых технологий по применению самонесущих изолированных проводов (СИП). В статье ниже рассмотрено, что это такое.

Что это такое

СИП— это новый тип провода, который пришёл на смену устаревшей воздушной линии электропередачи, где кабель крепился на изоляторах и разносился в стороны, чтобы избежать перехлеста и короткого замыкания.

Описание и расшифровка

Обратите внимание! Новая система лишена таких недостатков, каждая жила покрыта изоляцией, они соединены вместе в одну конструкцию.

Укладка такого кабеля не требует специальных столбов с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра. Применяют его в сетях до 35 тысяч Вольт для электрификации жилых домов, уличного освещения и прочих нужд.

Как расшифровать маркировку

Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:

  • С — самонесущий;
  • И — изолированный;
  • П — провод.

Приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).

Установка самонесущего изолированого кабеля на опоры

Условия монтажа на опоры

Раскатка продолжается до тех пор, пока начало провода, соединенное с тросом-лидером, не минует раскаточный ролик на последней опоре. На следующем этапе выполняется крепление СИП. Несущую жилу или весь жгут, в зависимости от типа используемого провода, нужно закрепить в анкерном зажиме, оставив концы достаточной длины для выполнения соединений. Затем производится разъединение СИП с тросом-лидером. Раскаточный ролик снимается. Далее необходимо на всех промежуточных опорах протянуть кабель в проушины поддерживающих зажимов, а монтажные ролики снять.

Каким образом крепится СИП к столбам

Как правильно натянуть СИП между столбами

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

Важно! Строительство новой линии электросети требует крепления к столбу кронштейнов провода. Эту работу удобнее делать на земле до его прокладки.

Монтаж кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После излишки ленты удаляют.

Укладка воздушных линий электросети

Инструкция по проектированию воздушной линии электросети позволит выполнить все действия безошибочно:

  • Столб с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети.
  • Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже +20 Градусов.
  • Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения.
  • Натянутый провод раскатывают с барабана, установленного на машине.
  • На опорах СИП распределяют с помощью роликов и натяжного каната — лидера.

Технология

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

Возле первой анкерной опоры, где будет начинаться линия электросети, крепится барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.

На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.

Важно! На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За ним оставляют свободный выступ жил для дальнейшего подключения.

После крепления и раскладки провода СИП на опоре начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором — динамометром. Протяжка производится с определенным усилием, отображаемым динамометром. После натяжки всей линии электросети, нужно изолировать провод, который должен висеть на некоторое время.

Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.

На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

Какие ошибки возникают при монтаже

Ошибки при монтаже

Прежде чем установить провод, необходимо ознакомиться с наиболее распространенными ошибками, которые совершаются неопытными монтажниками:

  • Слабая фиксация опор в грунте.
  • Некорректный выбор типоразмера зажима, из-за чего провод болтается или не закрывается замок фиксатора.
  • Повторное использование зажимов. Все крепежные узлы системы СИП являются одноразовыми, однако об этом часто забывают. Применение старых и некорректных зажимов очень тяжело обнаружить на этапе постройки линии. Проблемы начинают появляться уже в процессе эксплуатации.
  • Не до конца зажатые провода. Начинающие монтажники боятся сломать зажимные приспособления и затягивают их не до конца.
  • Излишне слабое или сильное натяжение. Ошибка возникает из-за отсутствия таблиц и динамометра, а также неумения пользоваться ими.
  • Раскатка СИП по земле.
  • Неправильный ввод провода в помещение или щит, допускающий повреждение изоляции.
  • Пропущенные крепежные кронштейны.
  • Касание проводом крыш помещений из-за ошибок при расчете.
  • Использование крепежей от разных типов проводов СИП.
  • Отсутствие маркировки на опорах (порядковый номер, ширина охранной зоны, контактный телефон владельца линии).
Читать еще:  Технология пайки проводов: последовательность выполнения

Какие меры безопасности нужно соблюдать при выполнении работы

Меры безопасности

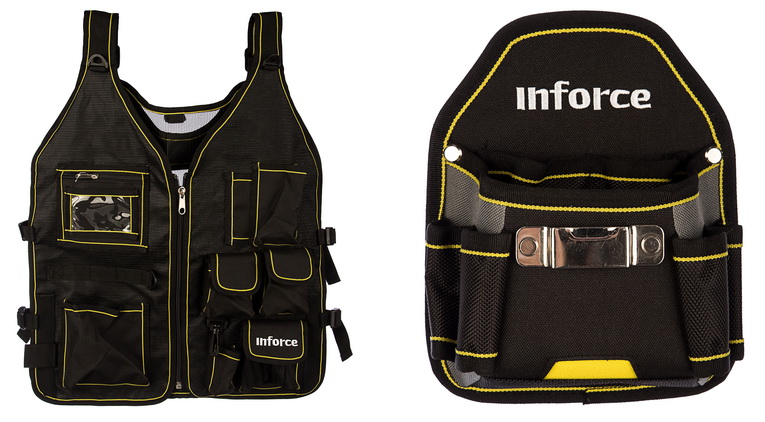

Перед тем, как закреплять провод, следует запастись монтажным поясом. В обязательном порядке рядом должны находиться люди для подстраховки. Работы проводятся только в сухую погоду.

Для проведения работ нужна одежда с длинными рукавами и в штанах. Обувь должна иметь хорошую резиновую подошву.

В обязательном порядке отключается напряжение, при его наличии монтажные работы могут быть опасны для жизни. Перед поднятием на опору следует проверить её устойчивость, не стоит хвататься за присутствующие на опоре штыри и крюки. Подбирая лестницу, нужно обратить внимание на то, чтобы её длина не превышала 5 метров, а угол наклона составлял от 70 до 75 градусов. При работе с люльки обязательно работать в каске и с пристегнутым поясом.

Обратите внимание! Если удалось выключить электроэнергию, то нужно вывесить предупредительную табличку и закрыть подстанцию или распределительный щит. Далее следует проверить отсутствие напряжения с помощью пробника.

В завершение следует отметить, что материал марки СИП это следующее поколение проводов для воздушных линий электропередач, значительно повышающие эффективность их работы. В бытовом применении используется в основном при прокладке линий от трансформатора до потребителя и изготовления ответвлений от них. Одним из главных преимуществ при использования является простота монтажа и эксплуатации, что позволяет управляться с ним человеку без особого опыта подобных работ. Но в любом случае надо помнить, что устанавливать и протягивать электропроводку к сети должны квалифицированные электрики.

Монтаж СИП

Типовые воздушные линии с оголёнными проводами (отводами от лэп), по которым электропитание поступает в частные дома, в последнее время встречаются всё реже. На смену им приходят более надёжные и удобные в прокладке сип провода, конструктивно отличающиеся от других образцов кабельной продукции (рисунок ниже).

Важно! В отличие от распространённой в своё время стальной оголённой проводки, закрепляемой на специальных изолированных опорах, монтаж сип кабеля заметно упрощается. Это объясняется наличием у каждого фазного провода собственной изоляционной оболочки и отдельной несущей жилы, выполняемой в виде самостоятельного или совмещённого с нулём проводника.

Описание и виды СИП

Линейный монтаж проводов сип на опорах упрощается ещё и потому, что такой кабель комплектуется целым набором крепёжных деталей (арматуры), обеспечивающим удобство и надёжность его фиксации.

По своей конструкции самонесущий изолированный провод – это не что иное, как особым образом скрученный многожильный кабель, у которого отсутствует общая изоляционная оболочка.

Среди всего многообразия существующих образцов проводной продукции этого класса можно выделить следующие её разновидности:

  • В первую очередь, это кабель СИП-1, в котором изоляция на нулевом проводе, являющемся в то же время несущим, полностью отсутствует (в отличие от трёх фазных жил);
  • Далее идёт провод сип-2, отличающийся от предыдущего тем, что его нулевая несущая жила, как и фазные проводники, надёжно изолирована;
  • Провод СИП-3 отличается от перечисленных модификаций тем, что его единственная несущая жила имеет встроенный стальной сердечник;

Дополнительная информация. С помощью таких проводов прокладываются воздушные линии большой протяжённости.

  • В свою очередь СИП-4 и СИП-5 лишены жёстких сердечников и предназначаются в основном для прокладки на небольшие расстояния (для подводки силового питания в распределительный щиток дома, например).

Внутренняя изоляция в первом типе самонесущего провода и в сип 4 изготавливается из термопластичного полиэтилена, устойчивого к световому облучению.

В отличие от них, в некоторых модификациях кабельной продукции в качестве изоляции отдельных жил используется исключительно СП («сшитый» полиэтилен). Этот современный материал отличается повышенной устойчивостью к механическим воздействиям (к растяжению, в частности), а также к паразитному нагреву несущих линий электропередачи.

Преимущества изделий СИП

В отличие от оголённых проводов, при монтаже сип используются изолированные жилы, что несколько повышает стоимость этих кабельных изделий. Однако при сравнении с подвешиваемыми на тросах обычными проводами их цена всё же несколько ниже.

К другим преимуществам прокладки воздушных линий и отводов от них кабелем сип следует отнести:

  • Электрическая безопасность эксплуатации линии, проложенной этими проводами;
  • Независимость их характеристик от климатических условий;
  • Относительная простота монтажа кабелей СИП, осуществляемого посредством специальной арматуры;
  • Невозможность захлёстывания отдельных жил при сильном ветре и защищённость от обледенения.

При наличии специальной арматуры и подходящего инструмента любой желающий может проложить кабель СИП своими руками по предварительно установленным опорам.

Применение

Классификация известных видов самонесущих проводов осуществляется не столько по особенностям их конструкции, сколько по тем сферам, в которых они востребованы. Основное назначение изделий под обозначением «СИП» – это передача электроэнергии на значительные расстояния, а также её распределение в цепях до 35 кВ.

Так, рассмотренные ранее провода марки СИП-1 чаще всего применяются в воздушных линиях с действующими значениями напряжений до 1 кВ. Наличие в конструкции отдельной несущей жилы со стальным сердечником обеспечивает возможность их натяжки между опорами. В таком состоянии они способны выдерживать значительные по величине нагрузки.

Кабели СИП-4 и СИП-5 не имеют несущей жилы, вследствие чего их применение ограничивается сравнительно небольшими участками подводящих линий или прокладкой кабеля по фасаду и внутри строений.

Монтаж кабеля

Подготовка к работе

В соответствии с правилами монтажа сип по опорам, его прокладке должны предшествовать подготовительные мероприятия, включающие следующие операции:

  • Расчистка трассы от посторонних предметов и насаждений (деревьев и кустарников);
  • Подготовка требуемого количества несущих опор с зафиксированными на них анкерными кронштейнами;
  • Установка столбов в заранее размеченных точках с целью последующего натяжения провода.

Обратите внимание! Для фиксации кронштейнов применяются специальные стальные антикоррозийные ленты, затягиваемые на столбах посредством хомутов особой конструкции.

Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов.

Прокладка линии

К особенностям прокладки самонесущих систем своими руками относят необходимость применения особой блочной конструкции, посредством которой кабель сначала подвешивается на опорах для последующей натяжки сип. При проведении этих и подобных им операций обязательно потребуются специальные приспособления и вспомогательные инструменты.

Дополнительная информация. Перед прокладкой провода СИП желательно ознакомиться с соответствующими требованиями ПУЭ, а также с ГОСТом Р 52373-2005, регламентирующим порядок работы с этими изделиями.

Помимо этого для начинающего пользователя очень полезной может оказаться прилагаемая к комплекту инструкция, в которой подробно описывается порядок производимых при монтаже операций.

Обустройство ответвления требуемой длины, идущее от распределительного столба в направлении к дому, потребует от его хозяина дополнительных издержек, связанных с необходимостью оформления следующих документов:

  • План участка, на котором проводятся работы;
  • Подготовка документов по разграничению зон ответственности;
  • Заключение договора с местным отделением «Энергосбыта» на подключение электроснабжения.

В случае, когда ближайшая распределительная опора находится далее 25-ти метров от подключаемого вводного устройства, без установки дополнительных столбов, осуществляемой за свой счёт, никак не обойтись. Иногда намного выгоднее бывает обустроить щиток непосредственно на опоре, а кабель проложить в специально вырытой в земле траншее.

Исходя из потребностей частного домовладельца, от столба может прокладываться как однофазная, так и трёхфазная линия питания. С учётом предполагаемой рабочей нагрузки следует подбирать такое сечение провода, натягивая который можно будет не беспокоиться за его целостность.

Для прокладки на таких участках принято выбирать СИП-2А или более гибкие кабельные изделия марок СИП-4 и СИП-5, у которых отсутствует несущая жила со стальным сердечником. Прикладываемый к ним арматурный комплект удобен тем, что с его помощью можно не только фиксировать провод на стенах строения, но и прокладывать небольшие отрезки линии непосредственно по фасаду (смотрите рисунок).

Советы специалиста

По мнению большинства специалистов, при желании проложить к дому отвод от ближайшей опоры проводом СИП следует придерживаться следующих рекомендаций, исключающих возможные упущения и ошибки:

  • В соответствии с действующими нормативами для прокладки отводящих линий должен применяться специальный инструмент, находящийся в исправном состоянии;
  • Для работ на высоте потребуются исправные подъёмные механизмы, рабочие площадки которых оснащаются защитными ограждениями;
  • Особое внимание при проведении работ необходимо уделить процедуре развёртывания рабочих барабанов с проводом, который при размотке не должен контачить с грунтом или элементами строений;

Важно! Такая предосторожность позволит уберечь наружную оболочку кабеля (его изоляцию) от повреждения.

  • На участках прокладки протяжённостью более 100 метров рекомендуется пользоваться механизированным приспособлением для раскрутки, установленным на специально оборудованном транспортном средстве;
  • Соединения отдельных отрезков проводных линий следует обустраивать только на участках между опорами, а ответвления организуются исключительно в местах крепления кабеля (на столбах);
  • Кронштейны для фиксации на опорах имеют одноразовое исполнение, вследствие чего их повторное использование недопустимо;
  • Каждая из проводных линий должна монтироваться отдельно от других. При их прокладке для проверки натяжения проводов необходимо использовать динамометр;
  • Для их фиксации на кронштейнах и вводах в дом должны применяться специальные прокалывающие зажимы.

Добавим к этому, что особенности конструкции зажимов прокалывающего типа не позволяют использовать их повторно; также запрещено применение других видов креплений, не подходящих для данной разновидности провода.

В заключительной части обзора напомним, что перед тем, как натянуть кабель СИП от столба к дому, следует побеспокоиться о наличии в комплекте соответствующей арматуры и подходящего инструмента. Для прокладки этого участка лучше всего воспользоваться услугами организации, занимающейся энергоснабжением в данном регионе.

Видео

Технологии монтажа кабеля СИП

Самонесущий изолированный провод (СИП) с каждым годом приобретает все более широкое применение при строительстве силовых и осветительных воздушных электрических линий. С появлением этого материала пришла совершенно новая технология строительства, ремонта и эксплуатации электрических сетей. Воздушные линии электропередачи, выполненные проводом СИП, принято обозначать аббревиатурой «ВЛИ».

Собственно процессу монтажа, осуществляемому при строительстве ВЛИ, предшествует этап проектирования. Проект ВЛИ включает в себя полную информацию о расположении трассы будущей линии, марке применяемого провода, количестве и типе опор, особенностях выполнения строительно-монтажных работ.

Для того, чтобы выполнять монтаж провода СИП на опорах, фасадах зданий, выполнения ответвлений, соединений и других операций, сконструирован необходимый набор специальной арматуры, и инструмента. В спецификации проекта должен содержаться исчерпывающий перечень материалов, в котором перечислена вся необходимая арматура для монтажа СИП.

Раскатка провода

К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.

На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.

Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:

  • На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
  • За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
  • С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
  • Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
  • После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.

На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.

В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.

Закрепление провода на опорах

Раскатка продолжается до тех пор, пока начало провода, соединенное с тросом-лидером не минует раскаточный ролик на последней опоре. На следующем этапе выполняется крепление СИП. Несущую жилу или весь жгут, в зависимости от типа используемого провода, закрепляют в анкерном зажиме, оставив концы достаточной длины для выполнения соединений. Затем производится разъединение СИП с тросом-лидером. Раскаточный ролик снимается. Далее необходимо на всех промежуточных опорах завести кабель в проушины поддерживающих зажимов, а монтажные ролики снять.

Читать еще:  Контур заземления

Натяжка провода

На первой анкерной опоре пролета производится натяжка провода. Для этого понадобится ручная лебедка со специальным сжимающим захватом жгута или несущей жилы. Поскольку усилие натяжения должно быть строго дозированным, необходимо наличие динамометра. Величина усилия натяжки может быть указана в проекте, в противном случае, ее можно взять из монтажных таблиц в соответствии с маркой провода и длиной анкерного пролета.

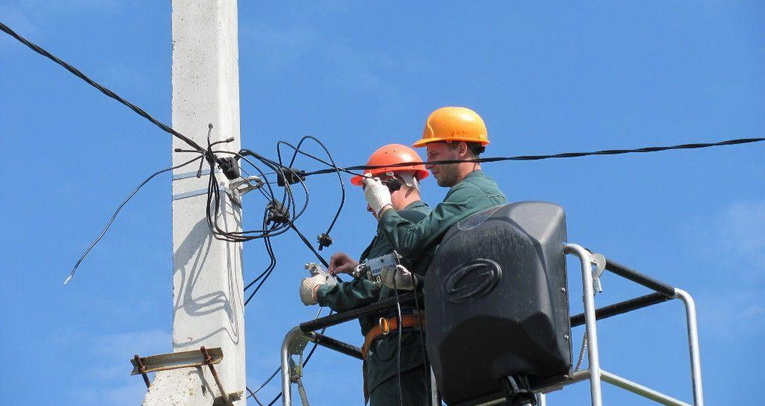

Работа выполняется с платформы АГП («автовышка»). Лебедка закрепляется на несущей жиле или на жгуте, ее крюк через динамометр крепится к опоре. Движением рукоятки осуществляется натягивание провода СИП до требуемого усилия, контролируемого по шкале динамометра. По окончании натяжки производится закрепление и затягивание провода в анкерном зажиме, после чего лебедка и динамометр снимаются.

Возможность прокладки под землей

Ввод электрического питания в электрифицируемые помещения (дома, дачи и т0му подобное), часто выполняется с использованием СИП, иногда это требование прямо прописано в технических условиях на подключение объекта. В связи с этим, некоторые владельцы объектов интересуются, можно ли произвести монтаж СИП кабеля от столба к дому под землей. Для ответа на этот вопрос, следует обратиться к ГОСТ Р 52373–2005, который определяет, что самонесущий изолированный провод предназначен для воздушных линий электропередачи. Это означает, что применение СИП для подземной прокладки не предусмотрено и является нарушением Правил Устройства Электроустановок, предписывающих использовать электротехнические материалы в строгом соответствии с их предназначением.

Выполнение подвода к дому

Для выполнения отпайки к дому, необходимо на опоре воздушной линии, от которой планируется осуществить ввод, установить кронштейн для крепления анкерного зажима. В случае, если питающая линия выполнена голым проводом, кронштейн устанавливается ниже траверсы с изоляторами. При подключении к ВЛИ, кронштейн крепят ниже линейных зажимов.

Провод отпайки закрепляют в анкерном зажиме на опоре, оставив при этом концы достаточной длины для подключения к линии. Само подключение выполняется персоналом, обслуживающим линию, после полного окончания монтажных работ. Для присоединения используются специальные зажимы для голого провода, если ВЛ выполнена неизолированным проводом, или прокалывающие зажимы, если подключение осуществляется к ВЛИ.

На месте крепления СИП на фасаде дома также необходимо установить кронштейн для крепления анкерного зажима. Закрепленный в анкерном зажиме на опоре провод, вставляется в зажим на фасаде дома, натягивается вручную и фиксируется. Чаще всего, Технические Условия предписывают располагать шкаф учета на наружной стене строения, при этом оговаривается, что ввод питания осуществляется цельным, видимым проводом. До ввода в счетчик или автоматический выключатель, расположенный в шкафу учета, осуществляется прокладка СИП по фасаду здания. Для закрепления провода на стене используются специальные фасадные крепления.

Подключение к счетчику или автомату

Собственно ввод в счетчик выполняется так же, как и при использовании обычного кабеля. Концы проводов зачищаются от изоляции на 25–30 мм, в зависимости от глубины клеммных колодок счетчика, вставляются в отверстия клемм и зажимаются контактными винтами. Следует заметить, что с точки зрения безопасности, а также удобства монтажа, более предпочтителен вариант, когда осуществляется подключение СИП к автомату, установленному перед счетчиком. В клеммы современных автоматических выключателей модульного типа провод можно заводить непосредственно, если выключатель имеет клеммы с креплением «под болт», лучше применить наконечники.

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

  • Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
  • На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

Видео по теме

Как выполнить монтаж СИП кабеля от столба к дому

При строительстве или реконструкции дома, а также модернизации электросетей возникает необходимость подведения к дому нового электрического кабеля. Для такого подключения, которое осуществляется от опоры линии электропередачи чаще всего используется самонесущий изолированный кабель (СИП). Рассмотрим этапы монтажа и подключения кабеля от опоры к дому, способы подключения проводов на опоре и частые ошибки при выполнении данного вида электромонтажных работ.

Монтаж СИП кабеля от столба к дому

Правильный монтаж СИП кабеля начинается с фиксации и подключения его на опоре, предварительно замерив расстояние от ближайшей опоры до подключаемого объекта. Дело в том, что расстояние от опоры до точки закрепления на здании не должно превышать 25 метров, в противном случае необходимо осуществить установку дополнительного электростолба.

Также важно правильно подобрать сечение электрокабеля СИП. Самым распространенным видом самонесущего провода, который применяется в жилом строительстве, является СИП 4×16.

Закрепление провода на опоре

Первое, что необходимо сделать с проводом – это правильно и надежно зафиксировать его к опоре ЛЭП. Так как сверлить отверстия в электростолбе нельзя, то для крепления СИП используют оцинкованную стальную ленту, бугели (усиленные крепежные элементы для соединения ленты и стягивания), а также специальные кронштейны.

Для того, чтобы закрепить кронштейн на столбе, ленту оборачивают в виде бандажа в два ряда вокруг столба, монтируют между них кронштейн и стягивают, фиксируя ленту скрепками. После этого берут анкерный натяжной зажим, пропускают через него кабель и фиксируют на кронштейне.

Подвод от столба к дому

Следующая операция – подвод кабеля к дому, его натяжение, фиксация и подключение. Для закрепления провода СИП на фасаде здания используют аналогичный кронштейн, но фиксируя его с помощью анкерных болтов. По СНиП высота фиксации провода на фасаде жилого здания должна равняться 2,75 метра, поэтому, если данный параметр не соответствует конструктивным особенностям дома, то ввод необходимо осуществить через его крышу. Анкера подбирают исходя из материала несущих стен, к которым будет закрепляться кронштейн и провод. Для фиксации провода на кронштейне используется анкерный зажим для провода СИП, такой же, как применялся на опоре.

Важно знать, что вводной кабель от ЛЭП до точки подключения (электрощита) не должен иметь разрывов и соединений, а должен быть цельным.

Важным этапом также является правильное натяжение кабеля, так как чрезмерное провисание негативно сказывается на долговечности и надежности монтируемого провода.

Натяжение СИП провода

Натяжение самонесущего изолированного провода осуществляется при помощи ручной тали (лебедки), которая имеет специальный захватывающий механизм для несущей жилы или всего кабеля СИП. При осуществлении этой работы главное не переусердствовать и четко рассчитать прикладываемое усилие, лучше всего с использованием динамометра. При работе по проекту, в нём обязательно укажут натяжение кабеля. Но если такой документации нет, то можно использовать специальную монтажную таблицу. В такой таблице будет указано значение величины усилия натяжения для различных температурных условий окружающей среды и длины стрелы провеса.

Очень важно, все-таки, применять таблицы и измерять натяжение провода, а не осуществлять монтаж «на глаз». Так как зимой, при неблагоприятных условиях (снегопаде, наледи) кабель не оборвется, а влага не будет стекать по кабелю внутрь здания, и не попадет в электрощит.

Способы подключения провода на опоре

Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.

А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов.

При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.

Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому. Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху.

Подключение к автомату и счетчику

Ввод в дом и прокладка кабеля к электрощиту осуществляется в специальных металлических кабельных каналах, гофрах или трубах. Обычно для этого применяют обычную водопроводную стальную трубу. При этом важно, чтобы незащищенные проводники электропроводки были недоступны для прикосновения (в том числе случайного) с местами, где часто находятся или проходят люди. Также согласно п. 2.1.79 ПУЭ рекомендуется монтировать кабель в трубе так, чтобы вода не скапливалась в проходе и не проникала внутрь здания, в особенности к электроустановкам.

В электрощите кабель подключается к вводному рубильнику, с предварительной опрессовкой жил штифтовыми наконечниками из сплава алюминия и меди, а от рубильника, к вводному автоматическому выключателю и далее к другим защитным устройствам (УЗО, дифференциальным автоматам и защитным автоматам линий).

Иногда к кабелю СИП, с помощью все тех же прокалывающих зажимов присоединяют ответвления из медного кабеля ВВГнг, а его уже подключают к рубильнику в электрощите или напрямую к вводному автомату (в зависимости от сечения кабеля).

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

  1. Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз». Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
  2. Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
  3. Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
  4. Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
  5. Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Меры безопасности

При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.

  1. Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
  2. Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
  3. Нельзя использовать поврежденный кабель;
  4. Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
  5. Работу производить строго с использованием спецодежды;
  6. Провода под напряжением изолируются специальными накладками;
  7. Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.

Способы соединения провода СИП с разными кабелями

Что такое провод СИП, как расшифровывается, его виды и особенности конструкции

Основные технические характеристики силового кабеля АВВГ

В чём отличие кабеля от провода и что выбрать

Что такое соединительная муфта для кабеля?

Способы соединения электрических проводов между собой

СИП: история возникновения, основные преимущества и обзор приспособлений для монтажа

Содержание

Многие электромонтажные компании предлагают свои услуги по монтажу объектов электросетевого комплекса с использованием самонесущего изолированного провода – СИП. Если ваша компания начинает осваивать этот вид деятельности, то вам наверняка помогут и базовые знания о СИП, и знание тонкостей процесса его монтажа. Это позволит добиться значительных результатов в короткие сроки и существенно повысить эффективность труда.

Читать еще:  Трансформаторы тока - принцип работы и применение

Историческая справка о СИП

Самонесущий изолированный провод (СИП) на напряжение 0,4 кВ впервые появился во Франции и Финляндии на рубеже 50-х годов прошлого века и быстро завоевал популярность в Европе. Особенностью такого решения стала витая конструкция провода, а именно – скрученные в единый жгут три изолированных фазных проводника и один несущий нейтральный проводник. В финской конструкции несущий нейтральный проводник был неизолированным, а у французов он был в изоляции аналогично фазным проводникам. Сегодня обе эти конструкции СИП активно применяются во всем мире. В российском классификаторе проводниковой продукции значатся как СИП-1 и СИП-2 соответственно.

В 80-х годах прошлого века в Германии и Швеции инженерами была разработана и внедрена иная конструкция СИП на напряжение 0,4 кВ. Сейчас она называется СИП-4 согласно отечественному классификатору. Это тоже изолированные и скрученные в жгут три фазных проводника и нейтральный проводник, но без выделения несущего элемента. В проводе марки СИП-4 все четыре проводника выполняют несущую функцию. Эта конструктивная особенность дает ряд преимуществ, особенно при строительстве новых воздушных линий (ВЛ).

Первые воздушные линии из СИП появились в России в 1994 году и успешно эксплуатируются по сей день.

Провода марки СИП-3 также активно применяются в наших электросетях, но они представляют собой одиночные изолированные провода для использования на ВЛ напряжением 6 – 35 кВ. СИП-3 тоже имеют огромные преимущества перед традиционными голыми проводами марки АС.

Сегодня большинство электросетевых предприятий нашей страны активно работает с проводами марки СИП. Они постепенно замещают изношенные ВЛ, выполненные голым проводом, и берут на баланс современные линии. Особенно это заметно в крупных городах и на предприятиях, где требуется максимально надежное электроснабжение потребителей и есть повышенные требования к качеству электроэнергии. В сельской местности львиную долю активов составляют ВЛ с голыми проводами, но тем не менее наблюдается тенденция к переходу на СИП. Во многих субъектах РФ приняты целевые программы по модернизации электросетевого хозяйства с обязательным переходом на самонесущие изолированные провода.

Неоспоримые преимущества СИП

Легкость и простота монтажа – один жгут СИП 0,4 кВ, подвешенный с помощью подвесной арматуры на стандартных опорах, заменяет четыре голых провода, закрепленных на индивидуальных изоляторах.

Компактность – в тех же габаритах на одной опоре можно разместить несколько линий СИП 0,4 кВ и выполнить совместную подвеску с СИП-3 либо совместную подвеску с линиями связи и т.д.

Меньше изоляционные расстояния – для воздушных линий, выполненных СИП, требуются меньшая ширина вырубаемых просек.

Лучшая стойкость к погодным условиям – гололедные и ветровые нагрузки, солнечная радиация и климатические перепады температур оказывают слабое разрушающее воздействие на материал проводника СИП.

Отличные эксплуатационные качества – по сравнению с неизолированными проводами линии СИП менее подвержены межфазным коротким замыканиям и замыканиям на землю. Это способствует уменьшению общего количества аварийных отключений и снижению коэффициента SAIFI (частота отключений в годовом разрезе). Опытная ремонтная бригада выполняет ремонт линии СИП за значительно меньший промежуток времени, что снижает коэффициент SAIDI (средняя продолжительность одного отключения). Сегодня эти коэффициенты законодательно утверждены соответствующими приказами и приняты к соблюдению.

Безопасность – при монтаже и обслуживании сетей с изолированными проводами снижается вероятность поражения электрическим током как персонала, так и обычных граждан.

Снижение коммерческих потерь – к проводу марки СИП гораздо сложнее незаконно подключиться с целью хищения электроэнергии.

Долговечность – благодаря изоляционному покрытию жил СИП обладает высокой коррозионной и механической износостойкостью: срок его службы составляет более 40 лет.

Монтаж воздушных линий: этапы, инструменты и документация

Провода марки СИП используются как для магистральных линий, так и для ответвлений. Существуют технологические карты по монтажу, в которых подробно описаны и проиллюстрированы все этапы монтажных и ремонтных работ. Разработаны пособия по проектированию, в которых можно найти всю необходимую информацию по различным узлам крепления всех типов СИП для всех классов напряжений и всех типов опор. Есть информация по рекомендованным длинам пролетов между опорами, стрелам провеса, допустимому тяжению в проводе для соответствующих районов по ветровой и гололедной нагрузке и т.д.

Этап 1: установка крюков на опору ВЛ

При наличии в теле опоры технологических отверстий используются сквозные односторонние крюки, которые фиксируются гайкой либо гайкой-крюком. При отсутствии технологических отверстий применяются накладные крюки с фиксацией бандажной лентой из нержавеющей стали. Лента пропускается через щелевые отверстия в основании крюка в двух местах сверху и снизу. Причем рекомендуется в верхней части выполнить два витка, а в нижней – один. Натяжение и последующее отрезание ленты выполняется бандажной машинкой. Фиксация бандажной ленты выполняется металлической скрепой.

Этап 2: раскатка провода СИП

Раскатка СИП выполняется по воздуху. Раскладка на земле с последующим подъемом на опоры и протяжка провода по грунту запрещается. Для раскатки СИП по воздуху используются монтажные ролики, подвешенные на крюки, трос-лидер необходимой длины, монтажный чулок и вертлюг. Монтажный ролик может быть одно- или двухроликовый, а также различаться по способу крепления: либо на крюк, любо ремнем (цепью) вокруг тела опоры. По роликам выполняется воздушная протяжка провода СИП на всю строительную длину.

Практически это выглядит следующим образом. Конец самонесущего изолированного провода вытягивается из барабана. На него надевается и затягивается монтажный чулок. Монтажный чулок представляет собой самозатягивающуюся при осевом натяжении оплетку из металлической или капроновой сетки, с одной стороны которой имеется петля для крепления вертлюга. Монтажные чулки различаются по диапазону рабочих диаметров и подходят для проводов разного сечения. Трос-лидер протягивается через все ролики и соединяется с вертлюгом с другой стороны. Далее с помощью мотолебедки трос выбирается и вытягивает за собой СИП по воздуху через все ролики на опорах.

После завершения раскатки СИП его необходимо зафиксировать на приемном конце в анкерном зажиме, предварительно сняв монтажный чулок. Второй конец провода пока остается на барабане. Далее потребуется выставить необходимое тяжение в проводе и отрегулировать стрелы провеса.

Этап 3: натяжение провода в анкерном пролете

Преднатяжение провода в анкерном пролете выполняется путем обратного сматывания провода на барабан. Далее, используя натяжной зажим-лягушку, ручную лебедку, динамометр и монтажные таблицы, выполняют точное натяжение согласно температуре монтажа, ветровому и гололедному району. Тяжение измеряется для всего анкерного пролета, после чего устанавливается второй анкерный зажим. Далее проводится аналогичная работа на следующем анкерном пролете.

Этап 4: фиксация СИП на промежуточных опорах

После того как СИП натянут и зафиксирован между анкерными зажимами, его перекладывают из раскаточных роликов и фиксируют на каждой промежуточной опоре в поддерживающих зажимах.

Теперь вы знаете, какие основные монтажные инструменты вам потребуются при работе на каждом этапе монтажа СИП.

Что еще понадобится для работы?

Электромонтажные работы связаны с частыми перемещениями и поднятием на высоту, поэтому необходимые инструменты и приспособления должны быть под рукой. Для их хранения и переноски пригодится поясная сумка с отделениями или жилет монтажника. Также не забудьте купить средства индивидуальной защиты: перчатки, каску и т.д. Все это вы можете заказать в нашем интернет-магазине в разделе спецодежда и СИЗ.

Работайте с надежным и качественным оборудованием! Все приспособления для монтажа СИП вы можете заказать уже сейчас на нашем сайте. Если вам нужна дополнительная консультация по вопросам выбора, доставки и оплаты товара, позвоните менеджеру по телефону 8-800-333-83-28, и он предоставит всю интересующую вас информацию.

Монтаж самонесущих изолированных проводов

В новых и реконструируемых линий 0,38 кВ предусматривается применение в основном изолированных самонесущих проводов СИП различных конструкций повышенного сечения. Воздушные линии с самонесущими изолированными проводами обладают высокой надежностью и в процессе эксплуатации требуют только профилактически осмотров.

Технология монтажа магистральной самонесущей линии с проводами СИП2А или «Торсада».

Монтаж начинается с расчистки трассы будущей линии, при этом необходимо удалить деревья или крупные ветви, мешающие установке опор, раскатке и регулировке проводов. Необходимо также принять меры для исключения касания проводами земли, бетонных и металлических конструкций.

Рис. 1. Конструкция самонесущего изолированного провода СИП2А

Если линия прокладывается заново, то установку крепежных кронштейнов к опорам удобно проводить перед установкой опоры. Кронштейны крепятся к опоре стальной лентой и скрепом с помощью специального приспособления, позволяющего не только затянуть и закрепить образовавшийся ленточный хомут, но и обрезать излишки ленты.

После закрепления кронштейнов опора устанавливается с соблюдением требуемой ориентации. Монтаж самонесущих изолированных проводов должен осуществляться в соответствии с технологическими картами или инструкциями с применением специальной линейной арматуры, механизмов, приспособлений и инструмента при температуре не ниже 20 o C.

Особенностью выполнения монтажа является раскатка СИП с применением раскаточных роликов и каната-лидера. Такая технология обеспечивает защиту СИП от механических повреждений при производстве работ, а также является основным из условий сохранения высоких эксплуатационных качеств линии в течении всего срока службы.

Монтаж СИП должен проводится с соблюдением всех требований техники безопасности и проведением организационно-технических мероприятий, обеспечивающих безопасное проведение работ.

При сечении фазных проводов до 50 мм 2 на ограниченных участках линий до 100 м и пролетами до 50 м допускается раскатка СИП вручную без применения раскаточных механизмов. Эту ситуацию типичную в населенных пунктах мы и рассмотрим.

Технология раскатки СИП вручную предусматривает следующие виды работ:

1. установка барабана с СИП,

2. соединение каната-лидера и СИП,

3. раскатка каната-лидера и СИП по роликам,

4. натяжение и закрепление СИП в анкерном пролете,

5. крепление СИП в поддерживающих зажимах.

Установка барабана с СИП

Вначале с одной стороны линии вблизи анкерной опоры на расстоянии не менее ее высоты устанавливается барабан с проводом. На конец провода с помощью монтажного чулка и вертлюга крепится канат-лидер. На первую опору крепится раскаточный ролик с ременным креплением.

На остальные опоры промежуточным поддерживающим кронштейном подвешиваются раскаточные ролики с крюком. Одновременно с монтажам роликов через них пропускается канат-лидер и затем под контролем одного члена бригады протягивается пучок СИП. Раскатку производят без рывков со скоростью не более 5 км в час. Во время раскатки провод не должен касаться земли, металлических и бетонных конструкций.

На конченой опоре участка нулевая жила крепится с помощью анкерного зажима к анкерному кронштейну. При этом необходимо оставить свободный конец жгута длиной достаточной для последующего электрического соединения проводов.

На первой опоре крепится лебедка с динамометром и тендером «лягушкой». По монтажным таблицам определяется усилие натяжения несущей нулевой жилы. Визуально по стрелам провеса оценивается качество натяжки СИП в анкерном пролете. После чего желательно дать проводу некоторое время отвисеться.

К анкерному кронштейну крепится анкерный зажим в котором нулевая жила фиксируется. Жгут СИП связывается стяжными хомутами. Затем лебедка снимается, снимается раскаточный ролик и обрезаются концы проводов необходимой длины. В установленный на промежуточной опоре поддерживающий зажим с раскаточного ролика перекладывается СИП.

Несущая нулевая жила отделяется от фазных с помощью отделительных клиньев, вкладывается в углубление поддерживающего зажима и крепится фиксатором. Раскаточный ролик снимается. Жилы скрепляются стяжными хомутами на расстоянии примерно 15 см по обе стороны от зажима. Средний стяжной хомут вставляется в отверстие в поддерживающем зажиме и скрепляет фазные жилы под зажимом. На этом монтаж одного участка линии с самонесущими изолированным проводами можно считать законченным.

Для соединения участков с самонесущими изолированными проводами в общую линию применяются герметичные соединительные изолированные зажимы. Они обеспечивают необходимую механическую прочность и надежный электрический контакт.

Для соединения СИП с помощью соединительного зажима с кона провода снимается изоляция, оголенная часть провода зачищается и на нее надевается герметичный зажим. В гидравлический ручной пресс вставляется шестигранная матрица, пресс закрывается с обхватом зажима и качание рукоятки приводится в действие. Процесс опрессовки проводится до смыкания половинок матрицы. Аналогично в зажиме закрепляется и другой провод.

Для устройства ответвлений от магистральной линии ко вводам в здание применяются анкерные зажимы по конструкции аналогичные магистральным. Так как на ответвлении используются СИП с жилами равного диаметра без несущей нулевой жилы, то в зажиме крепится весь жгут в две или четыре жилы.

Для подключения ответвления к магистрали применяются герметичные прокалывающие зажимы не требующие удаления изоляции с проводников. При затягивании головки зажима зубцы контактных пластин прокалывают изоляцию проводников обеспечивая надежный контакт. Дозировка усилия зажима обеспечивается срывом калиброванной головки. На конец ответвительного проводника надевается герметичный колпачок.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
