Реле напряжения для квартиры

Особенности реле напряжения на 220 В для дома

Каждый электроприбор должен суметь выдержать перепады энергии и работать стабильно. К сожалению, добиться подобного для всей используемой в доме техники попросту невозможно, а, следовательно, приходится использовать вторичные приборы. Именно они обеспечивают стабильность и надежность, продлевая срок эксплуатации любого предмета, подключенного к домашней сети. Подробнее о том, что такое реле контроля напряжение — читайте в статье.

Что это такое

И в первую очередь стоит поговорить о том, что из себя представляет реле контроля напряжения. Фактически это устройство, которое подключается к домашней электрической сети и служит для защиты от потенциальных перепадов напряжения. Это необходимо только лишь потому, что перенапряжение может вывести из строя любую технику.

Зачем использовать реле напряжения

Мы поняли для чего нужно реле, но есть ли в нем практический смысл, даже если перепады никогда не происходили? Безусловно есть. Ведь его используют для предотвращения следующих обстоятельств:

  • обрыв и попадание линейного провода на нейтральный: это грозит тем, что за ним обычно следует ток в 380 В;
  • обрыв нейтрального провода: точно так же приводит к 380 В и зачастую «обычен» для всех многоквартирников;
  • просадки электричества из-за большого расстояния;
  • высокая нагрузка на фазы или подключения к мощному потребителю.

В совокупности и по отдельности все эти обстоятельства выступают потенциальной опасностью не только для электроприборов, потому как могут вывести их из строя, но и квартиры. Обусловлено это тем, что возможно возгорание.

Как реле работает

Итак, понятно почему нужно реле напряжения в квартире, но каков его принцип действия. Ведь человеку перед покупкой необходимо отчетливо понимать, как работает реле. В противном случае возможна либо неправильно установка, несмотря на наличие инструкций, либо невозможность правильно среагировать в экстренной ситуации.

Если говорить просто, то вся конструкция основана на микроконтроллере, что отвечает за управление. Благодаря ему производится подача сигнала на электромагнитное реле, что в свою очередь либо замыкает, либо размыкает цепь. Нужно также понимать, что сама микросхема на пассивной основе производит регулировку поступающего напряжения, показывая это сигналами на реле.

В каких сферах оно используется

Очевидно, что в первую очередь защита от скачков напряжения необходима дома. И даже несмотря на то, что напряжение для дома, как правило, ограничено 220 В, это бывает достаточно для нанесения большого ущерба. Следовательно, исходя из того, что главная задача реле — это защищать электроприборы, то есть модели как на одну, так и на три фазы одновременно. Это значит, что его использование допустимо везде, а в особенности в тех местах, где на приборы должно стабильно подаваться большое напряжение.

Виды реле

Существуют также классификации, которые определяют назначение прибора и обусловленность его выбора для каждого из возможных случаев. Ведь порой необходимо работать с различными устройствами и предугадать, как и когда случиться перепад попросту невозможно.

РНПП-311

Он используется в тех случаях, когда имеет место трехфазная сеть. Преимуществом выступает то, что большая часть электрических потребителей с ним совместимы. Если же говорить о необходимом аспекте, то без него нельзя обойтись на АВР схемах и соответствующего для него управления питания.

РН-101

Модель полностью автономна и применима для однофазной сети. Она должна быть подключена в розетку. Максимальная нагрузка на таком реле составит порядка 3.5 кВт. Помимо прочего также можно регулировать нижнее и верхнее значения напряжения, что будут проходить через реле.

РН-111

Это более распространенная модель реле, используемая для дома и напряжения 220в. Она предсказуемо работает на однофазной сети, монтируется на DIN-рейку, а также отключает подачу энергии при нагрузке выше 3.5 кВт. И здесь есть некое разделение между одной классификацией устройства, потому что дома и условия бывают разными, как и количество потребителей энергии.

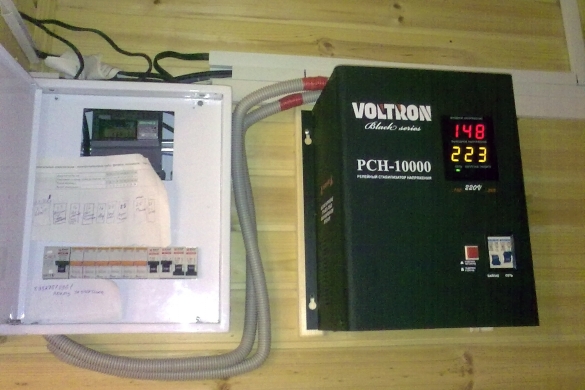

Что лучше использовать: реле или стабилизатор

Важным вопросом для большей части жильцов выступает дилемма: стабилизатор или реле? К примеру стабилизатор может быть установлен либо на общем «входе» в сеть, либо на конкретный прибор. Тем не менее, несмотря на высокую гибкость установке есть недостаток в виде большей «задержки, то есть того времени, в течение которого будет произведено отключение после превышения допустимой нормы напряжения. Реле же чуть более «топорная», но способна реагировать быстрее, что является единственно важным преимуществом, когда дело доходит до безопасности. Тем не менее, иногда обстоятельства вынуждают не смотреть на технические характеристики так сухо и потому подбирать конкретный тип всегда следует исходя из прямых условий и задач.

Как выбрать фазы и ток

Реле контроля напряжения имеет разные фазы работы, которые соответственно предназначены для различных условий. Всего существует два типа:

  • Однофазные. Они применяются до 220 В.
  • Трехфазные. Используются, когда работа ведется в рамках 380 В.

Если вы задаетесь простым вопросом того, как выбрать реле напряжения для квартиры, то нужно выбрать однофазную на 220 В. В остальных случаях все несколько сложнее, потому что необходимо выбирать номинальный ток. Это требует от пользователя или компании измерить то, сколько потребляют все приборы. Дальнейший выбор модели производится с запасом в несколько процентов.

Подключение

Подключение может быть произведено двумя методами. Первое, как правило, подразумевает прохождение всей нагрузки через контакты. Второе же является косвенным. Это та база, которая была объяснена в принципах работы реле напряжения. Разберем подробно каждый из них.

Однофазный

Подключение однофазных моделей реле контроля напряжения весьма простое, потому что происходит напрямую к сети. Перед ним необходимо установит только УЗО, чтобы нивелировать какие-либо утечки тока. Вот как выглядит весь процесс:

  1. Сначала подключаемся к нулевой шине, а после нее к выводу N.
  2. После берем фазный провод и соединяем его с выводом L.
  3. Третий же вывод реле используется при подключении нагрузки конкретных электрических приборов.

Остается только проверить работу посредством индикаторов.

Трехфазный

Здесь все чуточку сложнее, но общие принципы сохранены:

  1. Подключаем все фазные кабели от трехполюсного автомата на вход.
  2. Устанавливаем реле.
  3. Подсоединяем к выводам используемого УЗО фазы и нуль.

Проверяем работу на наличие ошибок.

Проверка

Важнейшим после подключения этапом является проверка. Конечно, все устройства предварительно проверены на заводе, однако необходимо удостовериться в их работоспособности дома. Вот что можно сделать:

  • измерить напряжение с использованием вольтметра в месте, где подключается фазная и нулевая клемма соответственно;
  • обратиться в службу: специалист из жилищной службы автоматически все подключит и проверит.

Таким образом, если все хорошо, то работа может быть продолжена. В противном случае рекомендуется перепроверить подключение.

Настройка по срабатыванию

Необходимо также рассмотреть принцип настройки задержки срабатывания реле контроля напряжения. Отталкиваться здесь необходимо от актуального состояния самой сети. Следовательно, рекомендуется уделить внимание:

  1. Напряжению в розетке. Необходимо понимать, что в реальности 220 В нет никогда. Зачастую это диапазон от 190 до 240 В. Это означает, что настраивать для отключения при 210 В просто бессмысленно.
  2. Потребляемой мощности. Есть те устройства, что потребляют много энергии именно на этапе их включения. Это создает особую контрольную точку, которую необходимо учитывать для исключения ложного срабатывания.
  3. Времени суток. Здесь нужно брать во внимание верхний номинал срабатывания, потому что ночью мало что используется. Это закономерно приводит к «естественному» напряжению в розетке до 230–240 В.

Если все сделать правильно, то «осечек» в экстренной ситуации не будет.

Рейтинг моделей

Теперь пришло время рассмотреть лучшие предложения на рынке, которые обеспечат надежность и позволят забыть об обновлении реле на долгие годы. Мы проанализируем только наиболее популярные вариации исполнения, потому как в зависимости от региона технические характеристики могут незначительно отличаться.

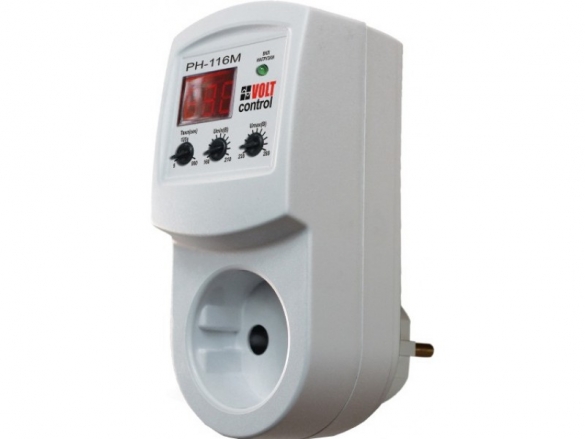

Volt Control PH-116

Ее можно назвать самой базовой и простой моделью, целью которой является обеспечение базового контроля за электрической сетью. И для этого здесь есть все, начиная от пятилетней гарантии и максимально приемлемой нагрузки в 3.5 кВт. Максимальная же скорость срабатывания 0.03 секунды. Из особенностей отметим:

  • компактность;
  • наличие индикатора включения;
  • возможность простой регулировки всех значений.

Тем не менее, это реле по-прежнему розеточное и не способно быть встроено в щиток, чтобы охватывать всю сесть, а не конкретно подключенный к ней прибор.

Volt Control PH-101M

Это устройство также являет собой представителя базового сегмента, однако предоставляет большую широту напряжения от 160 до 280 В. Помимо, здесь также в разы больше время повторного включения. Фактически эту модель можно считать универсальной. Обусловлено это возможностью исполнения им не только функций реле, но также токового автомата и сетевого фильтра. Главным чертами являются:

  • наличие защитных шторок;
  • возможность дополнительно защитить подключенный прибор от перепада напряжения;
  • яркая и большая индикация, которую легко заметить.

И хотя сама панель достаточно небольшая, что может усложнить постоянное переключение в ней значений, но если она используется не так часто и нерегулярно, то это не составляет проблем.

V-protector Vp-10AS

Хорошая модель, которая предоставляет еще больший диапазон по напряжению от 120 до 270 В. При всем этом время отключения составляет не более 0.02 сек, что является лучшим результатом среди розеточных реле.

  • аккуратный дизайн, который не выделяется на фоне других приборов;
  • яркий светодиод на индикаторе, который отображает состояние красной подсветкой;
  • возможность регулировки на шаг в 1 В.

Тем не менее, здесь нет защитных шторок и без инструкции разобраться в интерфейсе попросту невозможно ввиду его минималистичности.

ZUBR R116y

Эта модель высшего класса, чем остальные, и предоставляет не только защиту от электричества, но и перегрева. Управление по-прежнему осталось физическим, позволяя регулировать верхний и нижний пороги по ситуации. Помимо, производитель дал здесь доступ к «истории», которая позволяет получить последнее значение напряжения, при котором было произведено отключение. Это полезно, потому как позволяет отслеживать хронологию поведения сети. Особенно выделим:

  • блоки от внешнего воздействия детей;
  • наличие соответствующих защитных шторок;
  • обновленный вид линейки.

Однако преимущества компенсируются сложным интерфейсом. И хотя пользователей не заставляют заглядывать в характеристики, но умение разобраться в них, порой, является необходимым.

PH-260T

Хороший вариант, который уже на фронтальной панели предоставляет пользователю трехразрядный индикатор, 7 светодиодов и потенциометр. На самом корпусе также расположена схема подключения, что избавляет от необходимости использовать лишнюю документацию и иметь под рукой всегда рабочий шаблон. Из особенностей отметим:

  • поддержка высоких порогов: 160 до 220 В;
  • парольная защита для блокировки;
  • долгий срок гарантийного обслуживания.

Все 3 клеммы, в которые производится подключение расположены снизу. Это добавляет удобства, потому что в разы упрощает продумывание схемы подключения.

УЗМ-50Ц

Это простая модель, сделанная в России. Ожидаемо, что все пункты и элементы управления русифицированы, что делает ее простой к установке для людей, не являющимися носителями языка и не обладающими соответствующими навыками. Форм-фактор корпуса небольшой, его ширина составляет примерно два модуля. Из сильных черт выделим:

  • широкий порог: 100 до 295 В;
  • быстрая скорость «реакции»;
  • правильное расположение клемм для подключения.

Здесь также есть трехразрядный индикатор и физическая панель управления. Тем не менее, отсутствует предупреждение, когда напряжение подходит к верхнему допустимому порогу.

УЗМ-51М

Усовершенствованная версия модели с «Ц», однако несколько дороже. Здесь проведена работа над интерфейсом и регулировка теперь осуществляется исключительно механикой, потому что дисплея теперь нет. Поставлены другие клеммы и от платы забрали изоляционную карту. Вот что стоит выделить:

  • полная механика;
  • повышена скорость;
  • модифицированная печатная плата.

Пользователи также отмечают, что программная часть здесь несколько доработана, справляясь со своими задачами лучше. Это отразилось как на скорости срабатывания, так и быстродействии в целом.

Теперь мы знаем, что такое реле напряжения, и как оно работает. Этих минимальных знаний будет достаточно, чтобы выбрать устройство и не ошибиться с его установкой. Тем не менее, когда дело касается корпоративного или производственного сектора, лучше всего обратиться за помощью к профессионалу. Он сможет точно подсказать где нужно исправить, а где выбрать другую модель.

Видео по теме

Реле напряжения для квартиры. Схемы подключения

Для передачи электроэнергии от распределительных подстанций используются магистральные линии, в которых возможны колебания напряжения. Для предотвращения пагубного воздействия скачков на электронику используются реле напряжения. В случае изменения параметров в сети устройство обеспечивает автоматический разрыв цепи питания с подачей предупредительного сигнала.

Зачем нужно регулирующее напряжение реле

В жилых помещениях используется однофазная сеть переменного тока, состоящая из фазового и нулевого проводников. При нормальных условиях работы вольтаж в цепи составляет от 210 до 240 В, что не оказывает негативного воздействия на электрические или электронные приборы. При падении значения наблюдается снижение яркости работы ламп накаливания, а часть оборудования не включается (например, электродвигатели стиральных машин или компрессоров холодильников). Подобное явление неприятно, но оно не наносит вреда бытовой технике.

Скачок вольтажа до 270 В и выше приводит к выходу из строя блоков питания и электронных компонентов. Основной причиной резкого повышения напряжения в сети является обрыв нулевого проводника, приводящий к смещению фаз. Для предотвращения негативных последствий в жилых домах, построенных после 2010 г., устанавливается защитная автоматика. В зданиях ранней постройки предохранительные блоки отсутствуют, в квартирах таких домов рекомендуется устанавливать реле контроля вольтажа, позволяющее защитить бытовую технику.

Технические характеристики

Для оценки рабочих параметров защитного блока необходимо учитывать максимальный ток нагрузки, передаваемый контактными элементами. Сила тока определяет допустимую мощность приборов, которые можно подключить к блоку. Хорошие изделия выдерживают ток до 63 А, что позволяет подсоединять оборудование мощностью до 13,9 кВт. Важным эксплуатационным параметром является защищенность корпуса от пробоя электрическим током, согласно стандарту изделия должны соответствовать нормативам IP20.

Реле напряжения создаются под заданный температурный диапазон эксплуатации. Например, изделия, рассчитанные на температуру от -5° до 40°С, запрещается ставить в уличные щитки. Установленные на корпусе контактные площадки позволяют закрепить медный кабель ограниченного сечения. Еще одним важным параметром является ресурс контактной группы, определяющий срок службы изделия. Примеры технических параметров реле напряжения приведены в таблице.

ПараметрDigitop VP-32ADigitop VP-63A
Номинальный ток, А3263
Максимальный ток (на протяжении 10 минут), А4080
Мощность нагрузки, кВт7,013,9
Нижний предел срабатывания, В120120
Верхний предел срабатывания, В250250
Погрешность измерения, %не более 1не более 1
Диапазон программирования таймера, секунд15-60015-600
Стойкость контактов, тыс. циклов100100
Допустимое сечение провода, мм ²816

Устройство и принцип действия

Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.

Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).

В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.

Классификация реле

Защитные реле классифицируются по 2 признакам:

  • по способу подключения к сети;
  • по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

  1. Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).

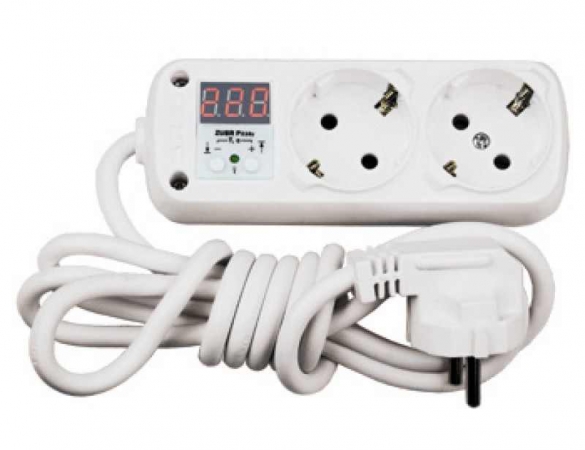

  2. Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.

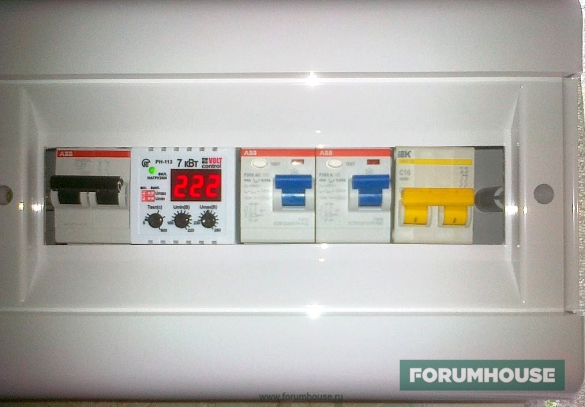

  3. Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.
Читать еще:  Правильный подбор УЗО

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

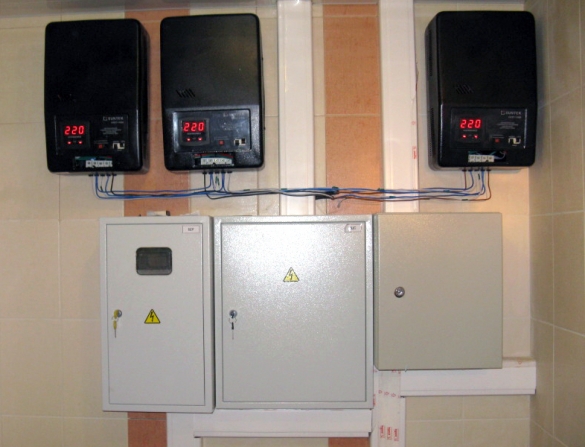

Что лучше: стабилизатор или реле

Стабилизатор позволяет выравнивать напряжение в выходной цепи, а при фиксации повышенных параметров на входе автоматически отключает подачу тока к потребителям. При падении напряжения на входе блок стабилизации пытается отрегулировать значение до требуемых параметров, увеличивая силу тока в цепи. Из-за наращивания энергопотребления происходит нагрев электропроводки и разрушение изоляции, что может привести к коротким замыканиям и возгоранию.

Дополнительные недостатки стабилизаторов электрического тока:

  • повышенная стоимость;
  • шум при работе;
  • инертность при работе;
  • не предусмотрена возможность регулировки параметров;
  • большие габариты и масса.

Стабилизатор не обеспечивает защиту оборудования при обрыве нулевого проводника в цепи, допуская подачу повышенного напряжения к потребителям. Изделие фиксирует повышение параметров только через 1-2 секунды, в то время как реле обеспечивает мгновенное размыкание контактов. Допускается совместная установка стабилизирующего блока и реле (при условии использования медной электропроводки во входящей цепи, рассчитанной на повышенное энергопотребление стабилизатора при понижении вольтажа).

Как выбрать реле напряжения

Выбор реле напряжения для жилого помещения осуществляется на основе следующих критериев:

  • количества фаз в цепи питания;
  • мощности электроприборов в помещении;
  • планируемой схемы коммутации блока.

В жилом секторе используется однофазная электрическая сеть переменного тока напряжением 220 В. Для коммутации домашнего оборудования трехфазная сеть напряжением 380 В не применяется. Для определения мощности приборов необходимо просуммировать энергопотребление всей техники и добавить резерв 20-30%. Если планируется защита выделенной магистрали, то учитывается мощность оборудования, подключенного к цепи. Например, если блок климатической установки потребляет ток 7 А, то требуется изделие, рассчитанное на силу тока 10 А.

Существуют устройства с упрощенной конструкцией, лишенные рукояток корректировки верхнего и нижнего порогов напряжения. Производитель жестко фиксирует диапазон вольтажа в интервале от 170 до 265 В. Оборудование отличается пониженной стоимостью, но не обеспечивает должного уровня защиты. Блоки рассчитаны на уменьшенную мощность, поэтому при установке в помещении дополнительного оборудования (например, стиральной машины или кондиционера) потребуется замена реле напряжения.

При установке реле на входе в квартиру учитывается номинал автоматического предохранителя. Например, если устройство рассчитано на срабатывание при силе тока более 25 А, то контактная группа реле должна выдерживать ток силой 32-40 А. При установке предохранителя на ток 32 А рекомендуется ставить реле с номиналом до 50 А. При подборе устройства следует обращать внимание на качество изготовления корпуса и контактов. Рекомендуется покупать реле напряжения, поставляемые под брендами Zubr (RBUZ), УЗМ или DigiTop.

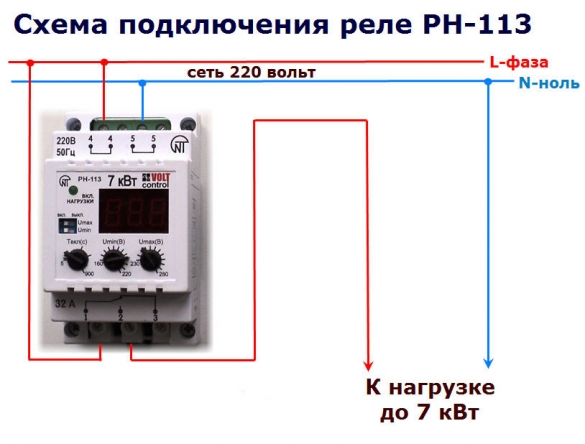

Схемы подключения

Методики подключения реле к однофазной сети:

  1. При мощности нагрузки менее 7 кВт реле ставится после счетчика и автомата. В схеме не используется магнитный пускатель, поскольку сила тока в цепи не превышает 32 А. При монтаже реле следует учитывать, что устройство обеспечивает защиту только от перепадов напряжения и должно использоваться одновременно с автоматическим предохранителем.
  2. Установка реле между главным автоматом и счетчиком. Предохранитель подключается к вводу питания в помещение, а затем подсоединяется реле. К выходным клеммам коммутируется счетчик электроэнергии, фаза после прибора учета разводится пакетом автоматов по комнатам или рабочим зонам. Нулевой кабель от счетчика выводится на отдельную шину, от которой проведены кабели к розеткам и светильникам. По аналогичной схеме выведены кабели заземления, которые подключены к шине, соединенной с общим контуром заземления здания.
  3. При повышенной мощности нагрузки в цепь вводится контактор или магнитное реле, к которому подключается фаза. Дополнительный кабель соединяет фазу контактора с фазовым входом на защитном реле. После магнитного пускателя устанавливаются автоматы, нулевая шина и заземление разводится к потребителям от отдельных реек.

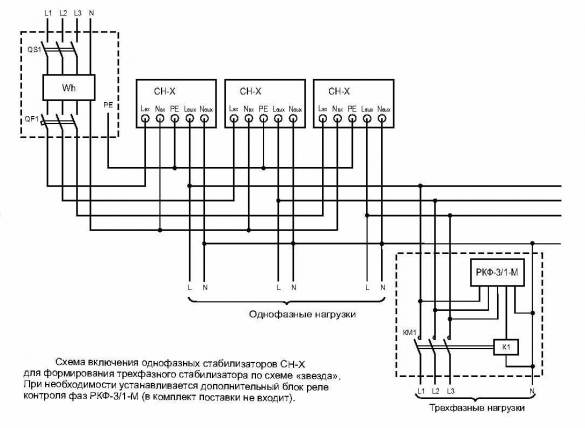

При использовании трехфазной сети на входе ставится специальный прибор учета, от которого идут 4 кабеля. Каждая фаза последовательно подключается к автоматическому предохранителю и однофазному реле. Выходной провод с нулевым кабелем обеспечивает получение напряжения 220 В. Всего на выходе из данной схемы получается 3 линии переменного тока, позволяющих подсоединять бытовое оборудование.

Если в помещении находится установка, рассчитанная на напряжение 380 В (например, электрический котел или плита с повышенной мощностью), то в схему вводится трехфазное реле. Прибор работает совместно с магнитным пускателем, обеспечивающим размыкание цепи при увеличенной силе тока.

Проверяем работу устройства

Чтобы проверить работоспособность изделия потребуется собрать электрическую схему, включающую источник питания, нагрузку, предохранитель-автомат и реле. Для подачи питания используется трансформатор лабораторного типа ЛАТР, оснащенный рукояткой для плавной корректировки напряжения в диапазоне от 0 до 250 В. После программирования порогов срабатывания производится включение цепи питания, а затем выполняется понижение и повышение вольтажа. Для проверки значения параметра используется тестовый прибор, переключенный в режим вольтметра.

Рекомендуем к просмотру:

  • Сетевые фильтры для электроборудования
  • Какой ток опасный для человека – постоянный или…
  • Преобразователь напряжения с 12 на 220 вольт
  • Различные схемы для обжима витой пары 4 и 8 жил
  • Как сделать антенну из кабеля для цифрового ТВ своими руками
  • Где используются принципиальные электрические схемы…

Как выбрать реле напряжения, тока

Реле – устройство, которое автоматически отключает электрооборудование от питания в случае выхода параметров сети за допустимые границы (напряжение, сила тока, мощность). Это позволяет избежать преждевременного выхода из строя бытовой техники и ее возгорания.

Реле напряжения – оптимально в комбинации с автоматическим выключателем или предохранителем («пробкой»), срабатывающими только при повышении силы тока.

Реле тока – выполняет ту же функцию, что и автоматический выключатель, но реагирует и на уменьшение силы тока. Защищает холодильник, котел отопления, кондиционер и другую технику.

  • Приоритетное реле тока – в отличие от предыдущего устройства отключает от питания лишь часть потребителей. Обеспечивает работу наиболее важных приборов, если одновременное использование всей техники перегружает сеть.

Реле мощности – позволяет контролировать потребление электроэнергии бытовой техникой.

Реле многофункциональное – устройство «2 в 1», объединяет в себе возможности реле напряжения и тока / мощности. Правда, такие устройства срабатывают только в случае превышения верхней границы указанных параметров.

Важно: реле напряжения защищает технику при сравнительно небольших колебаниях напряжения в сети (до 10%). Если же наблюдаются значительные скачки вольтажа, то стоит выбрать более дорогой и громоздкий стабилизатор напряжения. Учтите, что реле не защищает от перепадов напряжения в границах нижнего и верхнего порогов. А вот стабилизатор корректирует входное напряжение.

  • Реле напряжения
  • Реле тока
  • Реле мощности
  • Реле многофункциональное

Количество фаз

1 фаза (220 В) – защищает бытовые приборы. Оптимальный выбор.

3 фазы (380 В) – защищает промышленное оборудование. Трехфазное реле плохо переносит асимметрию фаз.

Важно: при подключении бытовой техники к трехфазной сети рекомендуется использовать три однофазных реле вместо одного трехфазного. В этом случае при неполадках в сети питание пропадет лишь на одном участке.

Максимальная мощность нагрузки

Этот показатель означает суммарную мощность приборов, на которую рассчитано реле. Зависит от количества и мощности используемой техники.

В однокомнатную квартиру с холодильником, электрическим чайником, мультиваркой и микроволновой печью выбирают реле на 7-8 кВт. А вот для частного дома или многокомнатной квартиры подойдет устройство на 13-17 кВт.

Следует различать активную и полную мощность нагрузки. Активная измеряется в киловаттах (кВт), а полная – в киловольт-амперах (кВА). Второй параметр вычисляется сложением активной и реактивной мощности. В большинстве случаев необходимо учитывать активную мощность, а полная мощность понадобится только при использовании приборов с мощными электрическими моторами.

Номинальный ток нагрузки

Этот параметр указывает на суммарный ток нагрузки приборов, с которым работает реле в штатном режиме. Единица измерения – ампер (А). Данная величина имеет тот же смысл, что и мощность нагрузки. Производители реле чаще всего применяют показатель максимального тока в качестве главной характеристики своей продукции.

От номинального тока следует отличать максимальный ток нагрузки (превышает в 1.2-1.25 раза), который допускается лишь в течение небольшого времени (до 10 минут).

Чтобы перевести мощность в номинальный ток пользуются табличными данными:

  • 0.2 кВт – 1 А;
  • 1.1 кВт – 5 А;
  • 2.2 кВт – 10 А;
  • 4.4 кВт – 20 А;
  • 5.5 кВт – 25 А;
  • 11 кВт – 50 А;
  • 17.6 кВт – 80 А;
  • 22 кВт – 100 А.

Важно: приобретайте реле с запасом по мощности и току нагрузки в 30%. Такой выбор позволит продлить срок службы устройства и станет надежной страховкой, если номинальные значения завышены производителем или при подсчете мощности и тока допущена ошибка.

Измерения

В зависимости от вида реле выполняют диагностику состояния сети по напряжению, силе тока, мощности. Наиболее важный параметр – диапазон измерения входного напряжения, обозначающий напряжение, на которое рассчитано реле и в пределах которого проводятся замеры. Данная характеристика обычно превышает порог отключения нагрузки. Стандартное значение – 50-400 В или 100-400 В.

Обратите внимание и на точность измерения: 3-5% – не лучший вариант, 1-3% – оптимальный выбор, до 1% – очень высокая точность.

Индикация

Дисплей – отображает сведения о работе реле (ток, мощность, напряжение) и служит для регулировки параметров.

Светодиоды – сообщают о режиме работы реле с помощью световой сигнализации (зеленый – штатный, красный – активация защиты). Светодиоды не являются полноценной альтернативой дисплею. Поэтому многие реле оснащаются двумя индикаторами.

Способ регулировки

Механический – предполагает настройку параметров вручную посредством отвертки или другого инструмента. Подобные реле надежны и относительно дешевы. Минус – неудобная регулировка.

Кнопки (цифровой) – регулировка осуществляется нажатием на кнопки.

Такой вариант точнее и проще, чем предыдущий способ. Недостаток – более высокая цена.

Сенсорный (цифровой) – настройка параметров выполняется прикосновением пальцев к сенсорным кнопкам. Теоретически такое решение удобнее и долговечнее, но на практике возможна блокировка или ложное срабатывание этих кнопок (из-за восприимчивости к сильным помехам и электромагнитным полям).

Без регулировки – такое реле обойдется дешевле, но менее функционально.

Функции и возможности

Сохранение настроек, параметров сети – актуально в случае отключения питания.

Wi-Fi – дает возможность управлять реле на дистанции с помощью смартфона или другого устройства. Облегчает работу с прибором.

2 канала – предназначены для защиты двух участков сети с разной нагрузкой. Подойдет, если один канал работает с восприимчивой к сбоям бытовой техникой, а второй –питает нетребовательные устройства.

Термозащита – предотвращает выход из строя реле из-за перегрева.

Контроль фаз, сети

Обрыв фаз – отключение нагрузки при исчезновении напряжения даже на одной из фаз.

Чередование фаз – отключение нагрузки, если нарушен порядок чередования фаз или произошло их «слипание».

Асимметрия (перекос) фаз – отключение нагрузки при выходе напряжения на одной из фаз за допустимые значения, установленные пользователем.

Тип контактов

Замыкающие (N/C) – замкнутые в ситуации, когда тока нет в катушке реле.

Размыкающие (N/O) – разомкнутые в ситуации, когда тока нет в катушке реле.

Переключающие (C/O) – содержат контакты N/C и N/O.

Дополнительные параметры

Износостойкость электрическая (коммутационная) – число рабочих циклов (включения-отключения; В-О) под номинальной нагрузкой, на которое рассчитано реле. На основании этого показателя оценивают срок службы прибора. Хороший выбор – устройство, выдерживающее до 100 000 рабочих циклов.

Износостойкость механическая – число рабочих циклов без номинальной нагрузки. Этот параметр всегда больше электрической износостойкости.

Порог отключения по напряжению – нижнее и верхнее значение напряжения тока, при выходе за пределы которых реле отключает электрооборудование от питания. Порог отключения задается пользователем. В характеристиках приборов указывается диапазон – 100-290 В. На практике чаще всего реле защищает от перепадов напряжения в пределах 160-260 В.

В реле тока аналогичное значение имеет верхний предел отключения по току, который также может регулироваться пользователем в определенном диапазоне.

Время отключения нагрузки – интервал времени, в течение которого срабатывает реле. Чем ниже этот показатель, тем быстрее прибор отключит питание. В итоге уменьшается риск поломки техники.

Производители приводят время отключения при выходе за верхнюю и нижнюю границу напряжения / тока. Обычно слишком высокое напряжение опаснее, чем очень низкое. В среднем этот параметр составляет 0.02-0.1 с (при повышенном) и 1.2 с (при пониженном).

Время задержки – промежуток времени, по прошествии которого реле включает питание. Этот параметр регулируется пользователем, что позволяет настроить работу устройства под конкретную ситуацию. В разных моделях минимальное время задержки находится в пределах 3-10 с, а максимальное – 360-600 с.

Если колебания в сети связаны с серьезными неполадками, то устанавливают наибольшее время задержки, в противном случае подойдет наименьшее значение. Во многих устройствах эта функция отключается.

Конструктивное исполнение

На DIN-рейку – устанавливается в распределительный щиток. Защищает всю бытовую технику, находящуюся в квартире. Недостаток – сложный монтаж, требующий специальных знаний и умений.

В розетку – проще в эксплуатации, чем предыдущий вариант. Такой прибор устанавливают в разных местах. Оснащен одной розеткой и вилкой. Минусы: скромный набор функций, обеспечивается защита отдельного устройства, например, холодильника или телевизора.

В розетку (удлинитель) – прибор «2 в 1», в котором объединены возможности реле и удлинителя. В отличие от предыдущего варианта снабжается кабелем и несколькими розетками (2-6), что расширяет количество защищаемой техники.

Степень защиты корпуса

Этот параметр обозначается в виде кода IPXX, где первая цифра указывает на степень защиты от пыли, вторая – на степень влагозащиты (в данном случае не предусматривается).

Степень защиты от пыли и посторонних предметов:

  • IP10 – защита от предметов размером 50 мм и более;
  • IP20 – защита от предметов размером 12.5 мм и более (пальцы);
  • IP30 – защита от предметов размером 2.5 мм и более (кабели, инструменты, проволока);
  • IP40 – защита от предметов размером 1 мм и более (очень тонкие кабели).

Производитель

Сегодня на рынке представлено не слишком большое количество брендов. Основные из них: ADECS, Digitop, TESSLA, Volter, ZUBR, Новатек-Электро, РУБЕЖ. В целом обладают хорошим сочетанием удобства монтажа и надежной защиты оборудования от скачков напряжения. Цена чаще всего варьируется от популярности и страны-производителя бренда, а также функциональности.

Реле контроля напряжения: принцип работы, схема, нюансы подключения

Перепады напряжения – далеко не редкость в отечественных домах. Происходят они из-за изношенности электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.

В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать перечисленных проблем, рекомендуется устанавливать реле контроля напряжения (РКН).

Предлагаем разобраться, какие преимущества дает применение такого устройства, каковы отличия РКН от стабилизатора, как выбрать подходящее реле и осуществить его подключения.

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать автоматы УЗО и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Читать еще:  Особенности дросселя для ламп дневного света

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля. Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости.

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Разновидности устройства РКН

Все модели реле, выполняющих функции регулятора напряжения, подразделяются на однофазные и трехфазные.

Однофазное реле. Обычно устанавливают в коттеджах и квартирах – большего в домовых щитках не требуется.

Трехфазное реле. Такие РНК предназначены для промышленного применения. Их часто используют в схемах защиты трехфазных станков. Причем если на входе подобной сложной техники требуется такой трехфазник, то его зачастую выбирают в комбинированном исполнении с контролем не только по напряжению, но и по синхронизации фаз.

Главный недостаток и одновременно плюс трехфазного реле – полное отключение питания на выходе при скачке вольтажа даже в одной из фазных линий на входе. В промышленности это идет только на пользу. Но в быту часто колебания напряжения в одной фазе не являются критичными, а РКН берет и отключает защищаемую сеть.

В отдельных случаях такая сверхнадежная перестраховка нужна. Однако в подавляющем большинстве ситуаций она излишня.

По типу исполнения и габаритам

Весь модельный ряд реле напряжения делится на три вида:

  • переходники «вилка-розетка»;
  • удлинители с 1-6 розетками;
  • компактные “пакетники” на DIN-рейку.

Первые два варианта используются для защиты одного конкретного электроприбора или какой-либо группы. Они включаются в обычную комнатную розетку.

Третий вариант предназначен для монтажа в электрощитке в составе защитной системы электросети квартиры или коттеджа.

Переходники и удлинители рассматриваемых регуляторов имеют достаточно большие размеры. Производители стараются сделать их как можно меньше, чтобы они не портили своими видом интерьер.

Но у внутренних компонентов реле напряжения свои жесткие габариты, к тому же их еще надо скомпоновать в одном корпусе с розеткой и вилкой. В плане дизайна здесь не развернешься.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Подключение их в сеть производится посредством соединения проводов и клемм.

По базе и дополнительным функциям

Внутренняя логика и работа реле для контроля напряжения выстраиваются на основе микропроцессора либо более простого компаратора. Первый вариант дороже, но предполагает более точную и плавную регулировку порогов срабатывания РКН. Большинство продаваемых защитных приборов сейчас выстроено на микропроцессорной базе.

Как минимум, на корпусе реле присутствует пара светодиодов, по которым можно определить наличие напряжения на входе и выходе. Более продвинутые приборы оснащаются дисплеями, показывающими выставленные допустимые пределы и имеющийся в линии вольтаж.

Регулировка пороговых значений производится потенциометром с градуированной шкалой либо кнопками с отображением параметров на табло.

Само отвечающее за коммутацию реле внутри РКН выполнено по бистабильной схеме. У этой катушки два устойчивых состояния. Энергия затрачивается только на переключение защелки. Для удержания контактов в сомкнутом или разомкнутом положении электричество не требуется.

С одной стороны это минимизирует энергопотребление, а с другой – гарантирует, что катушка не станет греться при работе регулятора.

При выборе реле напряжения в параметрах надо смотреть на:

  • рабочий диапазон в Вольтах;
  • возможности по установки верхнего и нижнего порогов срабатывания;
  • наличие/отсутствие индикаторов уровня напряжения;
  • время отключения при срабатывании РКН;
  • время задержки возобновления подачи электричества;
  • максимальную коммутируемую мощность в кВт или пропускаемый ток в Амперах.

По последнему параметру реле следует брать с запасом в 20–25%. Если подходящего под существующие в линии высокие нагрузки РКН нет, то берется маломощная модель, а на ее выходе подсоединяется магнитный пускатель.

С установкой порогов ситуация следующая. Если их задать слишком жестко, то частота срабатывания реле получится высокой. Здесь придется идти на компромисс.

Регулировку этих параметров надо выполнять так, чтобы они обеспечивали должный уровень защиты, но не допускали слишком частого переключения РКН. Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

При этом некоторые реле вообще не имеют возможности самостоятельно корректировать пороги. Они у них установлены “жестко”. Например, уставка по нижнему пределу заводом выполнена на 170 В, а во верхнему – на 265 В.

Такие РКН дешевле, но подбирать их надо более внимательно. Потом перенастроить эти приборы не получится, при ошибках в расчетах придется приобретать новые на замену неподошедшим.

Если в электросети постоянно возникают кратковременные (на доли секунды) несильные падения напряжения, то время отключения по нижнему порогу лучше установить по максимуму. Так срабатываний выйдет меньше, а угроза запитанному оборудованию будет минимальной.

Задержку на включение следует подбирать в зависимости от типа включенных в розетку электроприборов. Если подключенная техника имеет компрессор или электромотор, то время подачи напряжения стоит увеличить до 1–2 минут.

Это позволит избежать резких скачков вольтажа и тока при возобновлении питания в сети, что убережет холодильники и кондиционеры от поломок.

А для компьютеров и телевизоров этот параметр можно снизить и до 10–20 секунд.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме стабилизатор напряжения. В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

  • дороже и шумит;
  • более инертен при резких перепадах;
  • не имеет возможностей для регулировки параметров;
  • занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

  • с прямой нагрузкой через РКН;
  • с подсоединением нагрузки через контактор – с подключением магнитного пускателя.

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Что такое реле напряжения и для чего оно нужно в квартире

Благодаря техническому прогрессу к электричеству подключены практически все объекты недвижимости, где присутствует человек. Электроэнергия используется для освещения, питания устройств и бытовых приборов, необходимых для нормальной жизнедеятельности. К сожалению, при эксплуатации электросетей конечные потребители сталкиваются с техническими проблемами, включая перепады напряжения и перекосы фаз. Чтобы обезопасить бытовую технику используют реле напряжения.

Реле напряжения – что это такое и для чего нужно

Номинальное напряжение питания техники равно 220 В. Но обеспечить идеальные условия передачи электроэнергии невозможно, поэтому потребители постоянно наблюдают скачки в сети. Особенно часто с проблемой сталкиваются жители квартир в старых многоэтажных домах и частный сектор.

Важно: нормальным является отклонение от номинального значения в пределах 10%.

Реле контроля напряжения (РКН) — техническое устройство, предназначенное для непрерывного контроля параметров сети и автоматического выключения питания при резких скачках напряжения. Прибор срабатывает в том случае, если показатели вышли за установленные значения.

Другими словами, устройство защищает электроприборы от перепадов напряжения в сети, которые могли возникнуть из-за замыкания одной из фаз, обрыва нуля, перекоса фаз и т.п. Стоит отметить, что на технику негативно влияет как чрезмерное, так и недостаточное напряжение питания.

Устройство и принцип работы реле напряжения

Реле напряжения состоит из двух основных частей — измерительного блока и электромагнитного реле, предназначенного для разрыва цепи. У более новых моделей на передней панели находится цифровое табло для индикации величины напряжения в сети.

Принцип работы реле напряжения достаточно простой. При подаче напряжения измерительный блок определяет его величину и сравнивает с установленными пределами. Если показатель находится между нижней и верхними границами, по истечению установленного периода реле замыкает силовой контакт и передает питание внутренней сети.

Справка: в реле предусмотрен интервал задержки срабатывания, чтобы обезопасить сеть от постоянных скачков.

Основные технические характеристики

Большинство реле работают при напряжении в пределах от 50 до 400 Вт. Такой большой интервал позволяет использовать устройство как в однофазных, так и трехфазных сетах, а также гибко настраивать нужные границы срабатывания защитного прибора. Из основных технических характеристик следует выделить:

  • напряжение питания;
  • максимальная мощность нагрузки;
  • максимальный ток нагрузки;
  • степень защиты по корпусу;
  • коммутационная стойкость контактов реле;
  • время отключения нагрузки;
  • максимальное сечение подключаемых проводов;
  • время задержки на включение;
  • габаритные параметры.

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

  • по типу подключения;
  • по количеству фаз.

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

  • стационарные;
  • переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Совет: для экономии бюджета выбирайте двойные розетки!

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

  • однофазные;
  • трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Правила выбора реле напряжения для квартиры или дома

Подходить к выбору РКН необходимо с умом, ведь устройство отвечает за безопасность сети и электроприборов. Корректная работа реле возможна только в том случае, если правильно подобраны технические характеристики. При выборе реле напряжения необходимо учитывать:

  • максимальный ток нагрузки и тип подключения по фазе;
  • максимальную мощность потребителя;
  • рабочий диапазон напряжений;
  • время срабатывания защиты;
  • тип управления (цифровой и электромеханический);
  • степень защиты устройства;
  • надежность (отзывы о производителе и модели).

Главный параметр при выборе прибора — максимально допустимый ток. Следует выбирать модель на одну ступень защиты выше, чем установленный автомат в распределительном щите. Если максимальный ток выключателя равен 32 А, тогда реле должно быть на 40 А.

Совет: стоит обращать внимание на дополнительные функции, такие как цифровая индикация напряжения, температуры прибора, возможность управления временем и т.д.

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

  • монтировать реле следует после прибора учета электроэнергии;
  • установить перед РКН средство защиты (входной автомат);
  • доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

  1. Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
  2. Фазный провод напрямую подключают к выводу L.
  3. Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

  • Подключить фазные провода трехполюсного входного автомата.
  • Установить РКН, подключив фазы и нуль к соответствующим выводам.
  • Присоединить фазы и нуль к выводам УЗО.
  • Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором). При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше.

Совет: дешевле купить контактор и реле напряжения, чем выбирать РКН для мощных потребителей.

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Читать еще:  Цветовая маркировка проводов

Настройка рабочих режимов

Независимо от типа реле, различают три основных параметра для настройки:

  • Верхний предел напряжения Umax — отвечает за максимально допустимое значение в сети, превышение которого приведет к отключению электричества.
  • Нижний предел напряжения Umin — отвечает за минимально допустимое значение в сети. Снижение показания ниже заданной цифры приведет к отключению нагрузки.
  • Время задержки на включение — время повторного включения питания после отключения. Устройство включается только в том случае, если напряжение находится в пределах установленных значений. Как правило, время задержки устанавливается в секундах.

Совет: если в помещении есть кондиционер или холодильник, время задержки должно быть более 300 секунд.

Для изменения параметров используют механические или цифровые кнопки, расположенные на переднем корпусе устройства. Как правильно изменить настройки прибора описано в инструкции по эксплуатации.

Схемы подключения реле напряжения в однофазной и трехфазной сети

Во всех электросетях периодически происходят скачки напряжения, которые могут вывести из строя электрооборудование. Особенно опасны скачки в сети для электроники. Чтобы защитить себя от них люди используют стабилизаторы и реле напряжения. Давайте рассмотрим, что такое и как подключить реле напряжения.

Содержание статьи

Что это такое, какие они бывают и другие часто задаваемые вопросы о реле напряжения

Реле напряжения – прибор, который отключает питающую сеть от нагрузки при ненормальных величинах напряжения в ней. На современных распространенных реле напряжения имеется дисплей или группа семисегментных светодиодных индикаторов и несколько кнопок для установки режим работы.

На дисплее или индикаторах обычно отображается напряжение. Реже их два, и на втором отображается ток. Вы можете настраивать крайние значения напряжений (верхний и нижний пределы) при которых нужно отключать питание потребителям. В зависимости от модели могут устанавливаться светодиоды-индикаторы состояния сети, режима работы и текущего положения в меню настройки.

Также вы можете настраивать время повторного включения. Реле включится через заданный промежуток времени и если напряжение в сети достигло номинального – продолжит работать, если нет – отключится.

По типу конструкции могут быть для установки на DIN-рейку или те, которые вставляются в розетку, на их корпусе распложены те же органы и розетка для подключения защищаемой нагрузки.Такие реле удобно использовать для защиты конкретного прибора или группы приборов.

Кроме того реле контроля напряжение может быть и в других исполнениях, например встроенное в удлинитель. Розеточные реле напряжения самые дешевые – их стоимость начинается от 500 р.

Какими бывают скачки напряжения и почему?

Скачки напряжения происходят из-за коммутации мощных приборов (включения и выключения), из-за проблем на линиях электропередач и оборудования подстанции. Повышенное или пониженное напряжение может быть как импульсным или кратковременным (скачком), так и длительным.

Длительные отклонения напряжения чаще всего происходят при перекосе фаз, это такое состояние трёхфазной электросети, когда она работает без нулевого проводника и её фазы нагружены неравномерно. Такое происходит, когда на подъездном электрощите многоквартирного дома отгорает нулевой проводник. Тогда в одних квартирах напряжении прыгает до 300 вольт, а в других падает ниже 200. Это крайне опасный режим работы для любого вида бытовой техники и проводки.

Чем реле напряжения отличается от стабилизатора и что лучше?

Стабилизатор напряжения устроен, так что система управления стремиться поддерживать на его выходе установленное напряжение или близкое к нему (например, 220В), при колебаниях входного напряжения в определенном диапазоне.

Бывают различных типов:

Релейные – недорогие, регулируют выходное напряжение ступенчато.

Электромеханические – плавно регулируют выходное напряжение, по типу автотрансформатора.

Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

Феррорезонансные – особенно распространены были в советское время, например стабилизатор «Украина». В большинстве случаев малоэффективны.

Время реакции таких стабилизаторов, в зависимости от их конструкции, доходит до секунды. За это время ваша техника уже может выйти из строя, тогда как время реакции реле напряжения измеряется в долях секунд.

Лучше всего использовать их в паре, а если по отдельности, то нельзя конкретно сказать, что лучше. В плане защиты от перегрузок – реле напряжения, а в плане длительной работы, конечно же, стабилизатор напряжения.

Стабилизаторы напряжения и сточники бесперебойного питания:

Как подключить реле напряжения?

Реле напряжения подключается в разрыв питающей сети, между счетчиком и группой автоматов, или вводным автоматом. Если группы автоматов нет, что чаще всего бывает в старых квартирах, то можно его смонтировать после автомата, который запитывает квартиру.

Вот приведена простейшая схема подключения реле напряжения:

В зависимости от конкретного экземпляра реле вы назначение выводов (клемм) может различаться, но основной принцип заключается в следующем:

К реле приходит два провода (фаза и ноль), а уходит один – фаза, ноль в реле не размыкается, размыкается только фаза. На той модели, что изображена на картинке другое расположение клемм.

Здесь происходит подключение двух питающих проводов на вход измерительной цепочки реле, когда она детектирует отклонение напряжения сверх установленного, оно переключает само реле. При этом в вашем расположении имеется две пары контактов (нормально-замкнутая и нормально-разомкнутая), это указано в схематическом обозначении на нижней части реле.

Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.

Далее изображена схема подключения реле в паре с УЗО или дифавтоматом, они нужны для предотвращения поражения током жильцов вашей квартиры, от корпусов электроприборов и других частей. В принципе то же самое, что и на предыдущем рисунке.

Схема для индивидуальной настройки напряжений допустимых для каждой цепи. Это удобно, если у вас грамотно сделана электропроводка, и розеточные группы каждой комнаты запитаны на разные автоматы, как и цепи освещения и мощных потребителей. Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя.

На практике это нужно, чтобы защитить от перепада в сети питания дорогостоящее оборудование, например холодильник и стиральную машину, но при этом свет будет продолжать гореть.

Если вы хотите разгрузить контакты реле, чтобы оно прослужило дольше или мощности вашего экземпляра недостаточно для питания ваших потребителей, поставьте между реле пускатель (контактор) или более мощное реле, тогда выходную клемму реле нужно соединить с катушкой вашего коммутационного прибора. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.

Такую схему можно использовать и в трёхфазной электросети. При отклонении напряжения в одной из фаз, трёхфазный магнитный пускатель или контактор отключит нагрузку, таким образом, защитит её.

Для трёхфазных цепей вообще продаются трёхфазные реле контроля напряжения и перекоса фаз, а также, в них встроена и функция контроля фаз (в зависимости от модели). Подробно о нем рассказано в этом видео:

Вообще нежелательно использовать три однофазных реле контроля напряжения в трёхфазной сети, я считаю, что это может привести к порче электрооборудования, поскольку для некоторых трёхфазных потребителей.

Есть модели и попроще, схема включения напоминает схему с однофазным реле.

Здесь трёхфазное реле контролирует напряжения каждой из фаз, и в случае нештатной ситуации в сети отключает катушку трёхфазного пускателя или контактора.

Заключение

Реле контроля напряжение – это дешевый способ обезопасить проводку и бытовую технику в своей квартире. Его можно купить за 1-2 тысячи рублей, есть модели стоимостью и дороже. Для его установки не требуется много места, чего не скажешь об установке мощного стабилизатора. Оно не издает звуков во время своей работы (электромеханические и релейные стабилизаторы издают), щелкают только во время переключения.

Я считаю, что реле напряжения должно обязательно быть установлено, хотя бы для питания особо важных и дорогих потребителей, если нет возможности установить реле на всю квартиру – купить розеточные модели. Самые простые варианты не имеют настроек, а лишь отключают сеть при достижении уставок настроенных еще на этапе его проектирования.

Скачки напряжения – не беда, если в щиток вмонтирована надежная защита

Конструктивное несовершенство электрических сетей является основной причиной резких скачков напряжения. Предугадать время очередного перепада невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме. В этой статье мы расскажем, как и чем защитить сеть квартиры и дома.

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения (РН) и бытовые стабилизаторы.

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

Современные модели РН бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

2. Реле для индивидуальной защиты одного потребителя.

3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор РН

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Если, к примеру, пропускная способность выключателя равна 25А (что соответствует потребляемой мощности – 5,5 кВт), то рабочие характеристики РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.

Я для такого случая взял реле на 40 А, при вводном автомате 25/32 (стоит первый, но уставка увеличится).

Некоторые люди выбирают марку РН, опираясь на суммарную потребляемую мощность. Это не совсем правильно. Ведь реле, способное выдерживать ток в 32А, может спокойно работать как при нагрузке в 7 кВт, так и при гораздо большей мощности потребления. Только во втором случае в рабочую схему РН необходимо встраивать специальный магнитный контактор. Но об этом в следующем разделе.

Установка РН

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.

РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.

Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:

К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.

Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:

Защита от скачков напряжения 220в

Для того чтобы РН смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.

Никто и не говорит, что надо при плюс-минус 15В выключаться. Есть диапазон предельно допустимых отклонений в 10%, его большинство приборов должно выдерживать. Ставить нужно, исходя из этого, примерно 190В-250В. Хотя, с нашим состоянием сетей, особенно в частном секторе ожидаемо все. Так что разумная осторожность не повредит.

Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к перенапряжению:

  1. К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
  2. Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
  3. Третья группа – это простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.

Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.

Защита трехфазной сети с помощью РН

Если электроснабжение вашего дома осуществляется через трехфазную систему, то на каждую фазу целесообразно устанавливать отдельное реле контроля.

Стабилизаторы напряжения

Если в вашем доме наблюдаются постоянные скачки напряжения, то РН будет срабатывать несколько раз в сутки, обесточивая весь дом. Поэтому в таких случаях рекомендуется менее простой, более дорогой, но и более практичный способ защиты домашней электроники. Состоит он в применении стабилизаторов – устройств, сглаживающих скачки напряжения во внешней сети, выдавая на выходе постоянный показатель 220В.

По типу подключения различают два вида стабилизаторов: локальные (которые подключаются к розетке, защищая от одного до нескольких потребителей) и стационарные (подключаемые к вводному силовому кабелю и осуществляющие защиту всех потребителей домашней сети). Локальные стабилизаторы следует использовать для защиты наиболее чувствительной бытовой техники. Их можно эксплуатировать в комплекте со стационарным РН.
Стационарные стабилизаторы представляют собой сложные устройства, которые не только сглаживают перепады напряжения во всей бытовой сети, но и способны спасти дорогую технику, автоматически отключая питание потребителей при перегрузке и достижении критических значений.

Устанавливать стационарные стабилизаторы крайне рекомендуется, если значение напряжения несколько раз в сутки выходит за пределы 205…235В (это можно определить с помощью обыкновенного тестера).

Как выбирать стабилизатор

Выбирать стабилизатор следует, исходя из суммарной мощности домашних потребителей. Устройство обязательно должно обладать приличным запасом мощности.

Запас по мощности должен быть в 2 раза больше, чем существующие потребности. То есть стабилизатор мощностью 10 кВт рассчитан на половину реальной нагрузки (5кВт) при минимальном внешнем напряжении – 150 вольт (т.е. при большом падении). Это следует учитывать при выборе.

Стабилизатор напряжения в щиток: установка

Устанавливать стабилизатор рекомендуется вблизи силового щитка в соответствии со следующей схемой.

Защита трехфазных сетей с помощью стабилизатора

Сразу скажем, что трехфазные стабилизаторы призваны защитить исключительно трехфазные потребители. Если же к вашему дому подходит трехфазное питание, то для создания устойчивого напряжения во внутренней сети целесообразно устанавливать на каждую фазу отдельный однофазный стабилизатор.

Подобный подход позволит существенно снизить ваши затраты (3 стабилизатора мощностью 5, 7 и 10 кВт всегда дешевле одного устройства, рассчитанного на 30 кВт). К тому же, при просадке напряжения на одной из фаз, трехфазное устройство обесточит весь дом. Это конструктивная особенность стабилизатора, ориентированного на защиту трехфазных электродвигателей.

Обсудить особенности выбора и эксплуатации стационарных стабилизаторов вы можете, посетив соответствующий раздел нашего форума. Если вам интересно поделиться личным опытом установки реле контроля напряжения в паре с контактором, то на этот случай у нас тоже найдется подходящая тема. А видео, подробно описывающее монтаж щитка и распределительной коробки, поможет вам подключить квартиру к системе электроснабжения в соответствии с общепринятыми правилами электромонтажных работ.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
