Для чего применяются плавкие предохранители

Предохранители плавкие. Назначение и принцип работы плавких предохранителей.

Предохранитель — коммутационный электрический аппарат, предназначенный для отключения защищаемой цепи посредством разрушения специально предусмотренных для этого токоведущих частей под действием тока, превышающего определенное значение.

В большей части конструкций отключение цепи осуществляется путем расплавления плавкой вставки, которая нагревается непосредственно током защищаемой цепи. После отключения цепи необходимо заменить перегоревшую вставку на исправную.) Эта операция производится вручную либо автоматически. В последнем случае заменяется весь предохранитель.

Рис. 5-1. Времятоковая характеристика предохранителей серии ПН-2

Предохранители появились одновременно с электрическими сетями. Простота устройства и обслуживания, малые размеры, высокая отключающая способность, небольшая стоимость обеспечили очень широкое их применение. Предохранители низкого напряжения изготовляются на токи от миллиампер до тысяч ампер и на напряжение до 660 В, а предохранители высокого напряжения — до 35 кВ и выше.

Широкое применение предохранителей в самых различных областях народного хозяйства и в быту привело к многообразию их конструкций. Однако несмотря на это, все они имеют следующие основные [элементы: корпус или несущую деталь, плавкую вставку, контактное присоединительное устройство, дугогасительное устройство или дугогасительную среду.

Важнейшей характеристикой предохранителя является зависимость времени перегорания плавкой вставки от тока времятоковая характеристика (рис. 5-1).

Предохранитель работает в двух резко отличных режимах: в нормальных условиях ив условиях перегрузок и коротких замыканий. В первом случае нагрев вставки имеет характер установившегося процесса, при котором вся выделяемая в ней теплота отдается в окружающую среду. При этом кроме вставки нагреваются до установившейся температуры и все другие детали предохранителя. Эта температура не должна превышать допустимых значений. Ток, на который рассчитана плавкая вставка для длительной работы, называют номинальным током плавкой вставки 1ном.. Он может быть отличным от номинального тока самого предохранителя.

Обычно в один и тот же предохранитель можно вставлять плавкие вставки на различные номинальные токи. Номинальный ток предохранителя, указанный на нем, равен наибольшему из номинальных токов плавких вставок, предназначенных для данной конструкции предохранителя.

Защитные свойства предохранителя при перегрузках нормируются. Для предохранителей обычного быстродействия задаются условный ток неплавления — ток, при протекании которого в течение определенного времени плавкая вставка не должна перегореть, и условный ток плавления — ток, при протекании которого в течение скрепленного времени плавкая вставка должна перегореть. Например, для предохранителя с плавкими вставками на номинальные токи 63—100 А плавкие вставки не должны перегореть при протекании тока 1,3 Iном в течение одного часа, а при токе 1,6Iном должны перегореть за время до одного часа.

При токах, превышающих условный ток плавления, предохранитель должен сработать в соответствии с времятоковой характеристикой. С ростом тока степень ускорения перегорания плавкой вставки должна возрастать намного быстрее тока Для получения такой характеристики придают вставке специальную форму или используют металлургический эффект.

Вставку выполняют в виде пластинки с вырезами (рис. 5-2, а), уменьшающими ее сечение на отдельных участках. На этих суженных участках выделяется больше теплоты, чем на широких. При номинальном токе избыточная теплота вследствие теплопроводности материала вставки успевает распространиться к более широким частям, и вся вставка имеет практически одну температуру. При перегрузках (I≈I∞max) нагрев суженных участков идет быстрее; так как только часть теплоты успевает отводиться к широким участкам. Плавкая вставка плавится в одном самом горячем месте (рис. 5-2,б). При коротком замыкании (I>>I∞) нагрев суженных участков идет настолько интенсивно, что практически отводом теплоты от них можно пренебречь. Плавкая вставка перегорает одновременно во всех или в нескольких суженных местах (рис. 5-2, в).

Рис. 5-2. Распределение температур (а) и места перегорания фигурных плавких вставок при перегрузках (б) и при коротких замыканиях (в).

Во многих конструкциях плавкой вставке 1 придается такая форма (рис 5-3 а) при которой электродинамические силы F, возникающие при токах короткого замыкания, разрывают вставку еще до того, как она успевает расплавиться На рисунке место разрыва обозначено кружком. Этот участок выполняется меньшего сечения. При токах перегрузки электродинамические силы малы и плавкая вставка плавится в суженном месте. В конструкции, показанной на рис. 5-3,б ускорение отключения цепи при перегрузках и коротких замыканиях достигается за счет пружины 2, разрывающей вставку; при размягчении-металле на суженных участках до того, как происходит плавление этих участков.

Металлургический эффект заключается в том, что многие легкоплавкие металлы (олово, свинец и др.) способны в расплавленном состоянии растворять некоторые тугоплавкие металлы (медь, серебро и др.). Полученный таким образом раствор обладает иными характеристиками, чем исходные материалы (например большим электрическим сопротивлением и пониженной температурой плавления) Указанное явление используется в предохранителях с вставками из ряда параллельных проволок.

Рис. 5-3. Примеры форм плавких вставок с ускоренным их разрывом.

Для ускорения плавления вставки при перегрузках и снижения общей температуры всей вставки при ее плавлении на проволоки напаиваются небольшие оловянные щарики. При токах перегрузки, когда температура вставки достигает температуры плавления олова, шарик, расплавляется и растворяет, часть металла, на котором он напаян. Происходит местное увеличение сопротивления вставки и снижение температуры плавления-металла, в этом месте. Вставка перегорает в том месте, где был наплавлен шарик. При этом температура всей вставки оказывается намного ниже температуры плавления металла, из которого она выполнена. В номинальном режиме шарик практически не влияет на температуру нагрева вставки.

Этот способ получения требуемой времятоковой характеристики может применяться при тонких вставках, например при диаметре шарика 1 мм для проволок диаметром 0,3 мм и диаметре шарика до 2 мм при более толстых проволоках. При возрастании диаметра вставки влияние металлургического эффекта резко снижается и практически не сказывается.

Рассмотренные способы ускорения перегорания вставки при токах перегрузки и коротких замыканиях обусловливают одно весьма существенное достоинство плавких предохранителей — их токоограничивающее действие. Плавкая вставка перегорает много раньше, чем ток в цепи при коротком замыкании успевает достигнуть установившегося значения iуст. Таким образом, ток короткого замыкания ограничивается в 2—5 раз и тем самым снижается разрушительное действие электродинамических сил. Если при возможном установившемся токе короткого замыкания 25 кА плавкая вставка перегорела при 8 кА, то значение электродинамических сил в цепи ограничено более чем в 9 раз. Токоограничивающее действие плавких вставок с использованием металлургического эффекта ниже, чем при других способах токоограничения.

Гашение электрической дуги, возникающей после перегорания плавкой вставки, должно быть осуществлено в возможно короткое время. Время гашения дуги зависит от конструкции предохранителя и принятого способа гашения. Наибольший ток, который плавкий предохранитель может отключить без каких-либо повреждений или деформаций, препятствующих его дальнейшей исправной работе после смены плавкой вставки, называют предельным током отключения предохранителя.

В современных предохранителях с закрытыми патронами без наполнителя дуга гасится за счет высокого давления, возникающего в патроне вследствие появления дуги, а при наличии наполнителя — за счет интенсивного охлаждения дуги наполнителем и высокого давления, вызываемого дугой в узких каналах наполнителя. При этом гашение дуги происходит в ограниченном объеме патрона предохранителя. За пределы патрона не выбрасываются ни пламя дуги, ни ионизированные газы.

Достаточно совершенная система дугогашения совместно с токоограничивающим действием вставки обусловливают неограниченную отключающую способность плавких предохранителей. Это не значит, что предохранители могут отключать сколь угодно большие токи короткого замыкания. Неограниченную отключающую способность следует понимать так: плавкие предохранители могут применяться для защиты цепей, в которых установившийся ток короткого замыкания мог бы достигнуть очень больших значений (в современных крупных энергоустановках можно предполагать 200-500 кА). Плавкие вставки изготовляют из свинца, сплавов свинца с оловом, цинка, меди, серебра и др. Вставки из легкоплавких металлов (свинец, цинк — температура плавления 200-420 °С) позволяют получить невысокую температуру всего предохранителя, однако они обладают невысокой проводимостью и получаются значительных сечений, особенно при больших номинальных токах. Широко распространены цинковые вставки. Пары цинка имеют относительно высокий потенциал ионизации, что способствует гашению дуги. Вставки из меди и серебра получаются меньшего сечения, но недостатком их является высокая температура плавления, что приводит при токах перегрузки к сильному нагреву и быстрому разрушению деталей предохранителя. Медные плавкие вставки должны обязательно иметь антикоррозионное покрытие. В противном случае окисление приведет к постепенному уменьшению сечения вставки и несвоевременному перегоранию.

Применение параллельных плавких вставок (при больших токах) позволяет при том же суммарном поперечном сечении их получить большую поверхность охлаждения, тем самым улучшить условия охлаждения вставок и лучше использовать объем наполнителя (в предохранителях с наполнителем).

Плавкие предохранители. Виды и устройство. Работа и применение

Компонент одноразового применения защищает источник тока от излишней нагрузки, и является наиболее слабым звеном электрической цепи. Плавкие предохранители входят в состав практически всех электросетей. Это устройство состоит из отрезка проволоки, сечение которого рассчитано на прохождение тока определенной величины. При возникновении чрезмерной нагрузки в цепи, плавкий элемент расплавляется и разрывает цепь.

Основными свойствами предохранителя являются: номинальное напряжение, номинальный ток, предельно допустимый ток.

Некоторые люди считают, что качество предохранителя зависит от толщины проволоки в нем. Но это не совсем так. Неквалифицированный расчет толщины плавкой вставки легко становится причиной пожара, так как кроме самого предохранителя нагреваются и провода, составляющие цепь. Если поставить предохранитель со слишком тонкой проволокой, то он не обеспечит нормального функционирования и быстро разорвет цепь.

Принцип действия

Плавкие предохранители включают в промежуток электрической цепи таким образом, что по ним проходит общий ток нагрузки этой цепи. До превышения верхней границы тока проволочный элемент теплый, либо холодный. Но, при появлении в цепи значительной нагрузки или возникновения короткого замыкания величина тока значительно повышается, расплавляет плавкий проволочный элемент, что приводит к автоматическому разрыву цепи.

Плавкие предохранители действуют в 2-х режимах, отличающихся между собой:
  • Нормальный режим , когда устройство нагревается в установившемся процессе, в котором он весь нагревается до рабочей температуры и выделяет тепло наружу. На каждом предохранителе указана наибольшая величина тока, при которой происходит расплавление проволочного элемента. В корпусе вставки могут находиться плавкие элементы, рассчитанные на разную силу тока.
  • Режим перегрузки и короткого замыкания . Устройство выполнено таким образом, что при повышении силы тока до верхней допустимой границы, плавкий элемент очень быстро сгорает. Для достижения такого свойства плавкий элемент в некоторых местах выполняют с меньшим сечением. На них выделяется больше тепла, чем в других местах. Во время замыкания оплавляются и размыкают цепь все узкие участки плавкого элемента. В это время вокруг места оплавления образуется электрическая дуга, которая гаснет в корпусе предохранителя.
Маркировка

Обозначение предохранителей представляют две буквы. Рассмотрим подробнее маркировку плавких предохранителей.

Первая из букв определяет интервал защиты:
  • a — частичный интервал (защита от короткого замыкания (КЗ)).
  • g — полный интервал (защита от КЗ и перегрузки).
Вторая буква определяет вид защищаемого устройства:
  • G — универсальный тип для защиты разного оборудования.
  • L — защита проводов и распредустройств.
  • B — защита оборудования горного производства.
  • F — защита цепей с малым током.
  • M — защита отключающих устройств и электромоторов.
  • R — защита полупроводниковых приборов.
  • S — быстрое срабатывание при КЗ и среднее срабатывание при перегрузке.
  • Tr — защита трансформаторов.
виды и устройство
Слаботочные вставки

Эти предохранители служат для защиты электрических устройств небольшой мощности с потреблением тока до 6 А.

Первая цифра – наружный диаметр, 2-я – длина предохранителя.

  • 3 х 15.
  • 4 х 15.
  • 5 x 20.
  • 6 x 32.
  • 7 х 15.
  • 10 х 30.
Читать еще:  Принцип действия ТТ и их назначение
Вилочные предохранители

Служат для использования в автомобилях, и защищают их цепи от перегрузок. Вилочные вставки изготавливаются на напряжение до 32 В. Внешний вид их конструкции сдвинут в сторону, так как контакты находятся с одной стороны, а плавкая часть с другой.

  • Миниатюрные вставки.
  • Обычные.
Пробковые вставки

Применяются в жилых домах, работают при токе до 63 А.

  • DIAZED.
  • NEOZED.

Такие плавкие предохранители используют для приборов освещения, защиты бытовых устройств, счетчиков, маломощных электродвигателей. Они отличаются от трубчатых вставок методом крепления.

Трубчатые вставки

Такие вставки изготавливают в закрытом виде с корпусами из материала – фибры, которая образует газ, создающий большое давление, разрывающее цепь.Контакты.

  1. Колпачки.
  2. Кольца.
  3. Фибра.
  4. Вставка плавкая.
Ножевые предохранители
Рабочий ток достигает 1,25 кА. Типоразмеры ножевых видов:
  • 000 – до 100 А.
  • 00 – до 160 А.
  • 0 – до 250 А.
  • 1 – до 355 А.
  • 2 – до 500 А.
  • 3 – до 800 А.
  • 4 – до 1250 А.
Кварцевые

Этот вид вставок является токоограничивающим, не образующим газов, служит для внутреннего монтажа. Предохранители кварцевого вида выполняются на напряжение до 36 киловольт.

1 – Патрон (керамика, стекло).
2 – Вставка плавкая.
3 – Колпачки (металл).
4 — Наполнитель.
5 – Указатель.

Патрон закрывается с помощью колпачков, обеспечивая герметичность. К наполнителю предъявляются определенные требования:
  • Прочность (электрическая).
  • Высокая теплопроводность.
  • Не должен образовывать газы.
  • Не должен впитывать влагу.
  • Частицы наполнителя должны быть строго необходимого размера, во избежание их спекания, либо невозможности погасить дугу.

Таким требованиям отвечает песок из кварца. Плавкий элемент выполняется из меди с покрытием серебром. Из-за значительной длины плавкий элемент навивают в виде спирали.

Газогенерирующие

К такому виду относятся разборные предохранители ПР, стреляющие вставки для внешней установки ПСН, выхлопные ПВТ для трансформаторов.

Вставка ПР служит для монтажа внутри помещений в устройствах до 1000 вольт. Она состоит из:
  1. Патрон, сделан из фибры с латунными кольцами по краям. На конце накручены колпачки из латуни.
  2. Колпачки.
  3. Плавкий элемент в виде цинковой пластины.
  4. Контакты.

При сгорании вставки под воздействием электрической дуги образуется значительное количество газа. Его давление возрастает, дуга гаснет в потоке газа. Вставка выполняется V-образной формы, так как во время сгорания узкого места образуется меньшее количество паров металла, препятствующего погашению дуги.

Термопредохранители

Этот вид вставок является одноразовым устройством. Он служит для защиты дорогих элементов оборудования от перегрева выше границы установленной температуры. Внутри корпуса размещены термочувствительные материалы, что обеспечивает установку вставок в цепях с большим током.

Принцип работы заключается в следующем. В нормальном режиме вставка имеет сопротивление, равное нулю. При нагревании корпуса от защищаемого устройства до температуры сработки повреждается термочувствительная перемычка, которая разрывает цепь питания устройства. После сработки нужно произвести замену термопредохранителя и устранить причину поломки.

Такие плавкие предохранители стали популярными в бытовых электрических устройствах: тостерах, кофеварках, утюгах, а также в климатическом оборудовании.

Общие особенности

Плавкие предохранители отличаются по свойствам срабатывания от номинального тока. Плавкие предохранители имеют инертность срабатывания, поэтому у профессионалов они часто применяются для селективной защиты вместе с электрическими автоматами.

Правила регулируют защиту воздушных линий так, чтобы вставка срабатывала за 15 с. Важной величиной служит время разрушения проводника при работе с током, превышающим установленное значение. Чтобы снизить это время, некоторые конструкции предохранителей имеют предварительно натянутую пружину. Она разводит края разрушенного проводника, во избежание возникновения электрической дуги.

Корпуса предохранителей производят из прочных сортов керамики. Для малых токов применяют вставки с корпусами из стекла. Корпус вставки играет роль основной детали. На ней закреплен плавкий элемент, указатель срабатывания, контакты, таблица с данными. Также корпус выступает в качестве камеры погашения электрической дуги.

Плавкие предохранители — их назначение, типы и виды, устройство и принцип действия

Плавкий предохранитель — элемент электросети, выполняющий защитную функцию. В отличие от автоматического выключателя после каждого срабатывания он нуждается в замене размыкающей цепь детали. Плавкая вставка, которая сгорает при превышении допустимого значения номинального тока, должна быть выбрана с учетом нагрузки на сеть.

Принцип работы и назначение плавких предохранителей

Внутри вставки предохранителя находится проводник из чистого металла (меди, цинка и пр.) или сплава (стали). Защита цепей основана на физическом свойстве металлов нагреваться при прохождении тока. Многие сплавы обладают и положительным коэффициентом термического сопротивления. Его эффект заключается в следующем:

  • когда ток ниже номинального значения, предусмотренного для проводника, металл равномерно нагревается, успевая рассеивать тепло, и не перегревается;
  • большая сила тока приведёт к нагреву проводника, при этом, рассчитанный на определённое значение силы тока предохранитель, разрушится.

На этом свойстве основана расплавление тонкой проволочины, помещенной в электрический предохранитель. В зависимости от сферы применения форма и сечение проводника могут быть разными: от тонкой проволоки в бытовых и автомобильных приборах до толстых пластин, рассчитанных на силу тока в несколько тысяч ампер (А).

Компактная деталь защищает электрическую цепь от перегрузки и короткого замыкания. При превышении допустимого для сети (т. е. номинального) тока происходит разрушение вставки и разрыв цепи. Восстановить её работу можно только после замены элемента. Когда есть дефект в подключенном оборудовании, предохранители сгорают сразу после включения неисправного прибора, позволяя сохранить целостность прибора и указать на наличие проблемы. Если в сети произошло короткое замыкание, защитное устройство срабатывает так же.

Условное графическое обозначение на схеме

Согласно Единой системе конструкторской документации России, на графических схемах электроцепей плавкие предохранители обозначают прямоугольником, внутри которого проходит прямая линия. Её концы соединяются с 2 частями цепи до и после защитного устройства.

В документации к приборам импортного производства можно встретить и другие обозначения:

  • прямоугольник с отделёнными частями в торцах (стандарт IEC);
  • волнистая линия (IEEE/ANSI).

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

  • наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
  • ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после её исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

  1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
  2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
  3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
  4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
  5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
  6. Кварцевые , с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
  7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

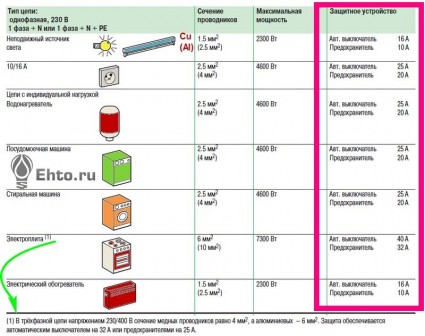

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

Выбор плавкой вставки предохранителя

Выбор предохранителей производят с учетом их номиналов, времятоковой характеристики и общей нагрузки на сеть (суммарной мощности всех работающих элементов). Номинальным током ПП называют тот, который плавкая вставка сможет выдержать до разрушения. Эта величина указана на корпусе предохранителя (например, маркировка 63 А для пробковых бытовых предохранителей).

Что такое плавкие предохранители и для чего они необходимы?

Защита электрических цепей от КЗ и перегрузок является одной из самых важных задач в электротехнике. С этой целью изобретено множество защитных аппаратов, которые сегодня применяются как в силовых цепях, так и для защиты электрических схем в различных устройствах. Практически в каждом сложном электроприборе можно встретить плавкие предохранители – одноразовые коммутационные устройства, разъединяющие цепь в аварийной ситуации.

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

Читать еще:  Что такое тепловое реле

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

  • I – патрон;
  • 2 – плавкая пластина;
  • 3 – шарики из олова;
  • 4 – плавкая вставка;
  • 5 – кварцевый песок;
  • 6 – пружина;
  • 7 – текстолитовая шайба;
  • 8 – спусковой механизм указателя срабатывания;
  • 9 – колпачок;
  • 10 – ободок колпачка;
  • 11 – указатель срабатывания;
  • 12 – асбоцементная прокладка;
  • 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Маркировка

При выборе предохранителей важно знать диапазон защиты. Их всего 2: частичный и полный. При частичной защите предохранитель срабатывает только от токов КЗ. Полная защита включает также срабатывание от перегрузок.

В кодовой маркировке диапазоны защиты обозначены буквами «a» (частичный) и «g» (полный). Эти буквы стоят первыми перед цифрами, обозначающими номинальный ток.

На втором месте проставляются английские прописные буквы, которые обозначают:

  • G — универсальный предохранитель. Применяется для защиты оборудования: трансформаторов, кабелей, электродвигателей;
  • L — для кабелей и распределительных устройств;
  • B — защита горнодобывающего оборудования;
  • F — устройство для маломощных цепей;
  • M — прибор для защиты цепей электромоторов и коммутирующих устройств;
  • R — устройства для защиты полупроводниковых схем;
  • S — моментальное сгорание при КЗ и среднее время срабатывания при перегрузках;
  • Tr —трансформаторные предохранители.

Иногда на вставках проставляют только значения номинального тока. Такие предохранители применяются для защиты лишь от коротких замыканий.

Миниатюрные плавкие вставки маркируются в соответствии с требованиями ГОСТ Р МЭК 60127-1-2005. Согласно этому стандарту указывается номинальный ток и номинальное напряжение.

Перед показателем величины номинального тока проставляются буквенные символы:

  • FF – сверхбыстродействующие предохранители;
  • F – быстродействующие плавкие вставки;
  • М – полузамедленные;
  • Т – замедленные;
  • ТТ – сверхзамедленные.

Допускается цветная маркировка. Пример такой маркировки показан на рис. 4.

Рис. 4. Цветовая маркировка миниатюрных предохранителей

Виды и устройство

В зависимости от решаемых задач классификация предохранителей может быть следующей (рисунок 5):

  • ножевые предохранители;
  • слаботочные плавкие вставки;
  • вилочные предохранители;
  • кварцевые;
  • пробочного типа
  • газогенерирующие.

Рис. 5. Виды плавких предохранителей

Существуют также самовосстанавливающиеся предохранители, инерционные и откидывающиеся (рис. 6). Изделия инерционного типа предназначены для защиты электромоторов, которые при запуске создают большие нагрузки. Плавкие элементы нагреваются, но не перегорают. После того, как двигатель запустится, инерционный предохранитель переходит в режим ожидания.

Откидывающиеся вставки применяют в защите линий электропередач. В аварийных ситуациях плавкий элемент размыкает цепь. Под действием высокой температуры вставка удлиняется, в результате чего происходит давление на спусковой механизм, который отбрасывает предохранитель из его гнезда. Таким образом, обеспечивается надёжное отключение аварийного участка.

Рис. 6. Откидывающиеся плавкие предохранители

Устройство самовосстанавливающегося предохранителя отличается от других типов электрических аппаратов. Рабочим элементом изделия является полимер с положительным температурным коэффициентом расширения. Полимер содержит углеродистые включения, которые проводят ток.

При нагревании углеродные связи разрываются, в результате чего растёт электрическое сопротивление. При достижении температуры плавления полимера сопротивление стремится к бесконечности, то есть, цепь размыкается. При остывании возобновляется электропроводность полимера. Предохранитель самовосстанавливается.

Технические характеристики

Плавкие вставки идентифицируются двумя характеристиками: номинальным напряжением и величиной номинального тока. В промышленном оборудовании эти показатели могут достигать десятков киловольт и тысяч ампер.

В бытовых приборах применяются плавкие вставки, номинальное напряжение свободных контактах которых составляет:

  • 110, 220 В – для постоянных токов;
  • 220; 380 В – для переменного тока.

На контактах распространённых моделей номинальные токи составляют от 10 до 2500 А, а на концах плавких вставок – от 2 до 2500 А.

Преимущества и недостатки

К достоинствам плавких предохранителей относятся:

    • полная гарантия отключения аварийного участка цепи;
    • стабильность технических характеристик защиты;
    • можно применять для избирательности;
    • быстродействие;
    • безотказность;
    • простота конструкции.

Основные недостатки:

  • в трёхфазных сетях возможен перекос фаз;
  • вероятность длительного горения дуги;
  • влияние окружающей среды (температуры) на характеристики плавких вставок;
  • сложность в настройках селективной защиты;
  • необходимость замены вставки после каждого срабатывания защиты.

Видео в развитие темы


Что такое плавкие предохранители и для чего они нужны?

Содержание:

  • Как работает устройство?
  • Разновидности и типы элементов
  • Конструкция

Как работает устройство?

Плавкий предохранитель работает в двух режимах, которые значительно отличаются друг от друга.

  • Нормальный режим сети. В этом режиме нагрев устройства происходит, как установившейся процесс. При этом он полностью нагревается до определенной температуры и отдает выделяемую теплоту в окружающую среду. На каждом элементе указывается так называемая номинальная сила тока (как правило, указывается наибольшее значение тока элемента конструкции). В предохранитель можно вставить плавкий элемент разной номинальной силы тока.
  • Режим коротких замыканий и перегрузок. Прибор сконструирован так, что при возрастании силы тока в сети, он мог сгореть за кратчайшее время. Для этого плавкий элемент на отдельных участках делают с меньшим сечением, где выделяется больше теплоты, чем на широких участках. При коротком замыкании перегорают практически все или полностью все зауженные участки. Когда плавится элемент, вокруг него создается электрическая дуга, гашение которой происходит в патроне механизма.

    Сила тока должна указываться на корпусе прибора, а также должно учитываться максимально разрешенное напряжение, при котором прибор не выйдет из строя.

    На графике ниже указывается зависимость времени перегорания плавкого элемента от тока:

    Где l10 – это ток, при котором происходит плавление элемента и отключение его от сети за 10 с.

    Разновидности и типы элементов

    Плавкие предохранители делятся на два вида: низковольтные и высоковольтные. Деление это объясняется величиной напряжения рабочей электросети, в которой используется предохранитель.

    Низковольтные приборы маркируются как ПН или ПР и рассчитаны для напряжения до 1000 В. В низковольтных устройствах ПН вокруг вставки из меди находится мелкозернистый наполнитель. Применение их рассчитано до 630 Ампер.

    Прибор ПР более простой (на фото ниже), чем ПН, но при коротком замыкании и они способны гасить электрическую дугу. Рассчитаны на токи от 15 до 60 Ампер.

    По конструктивным особенностям предохранители делятся на патронные, пробочные, пластичные и трубчатые. По типу исполнения выпускают разборные и неразборные изделия. У разборных есть возможность доступа к вставке. Конструкция разбирается и сгоревшая вставка заменяется на новую. Неразборные сконструированы из стеклянной колбы, поэтому считаются одноразовыми и замене вставки не подлежат.

    Современный плавкий предохранитель состоит из двух частей:

    • основание из электроизоляционного материала с металлической резьбой (необходимо для соединения с электрической цепью);
    • сменная вставка, которая плавится.

    Основа устройства – вставка, которая сгорает или плавится при коротком замыкании. Для того чтобы погасить дугу, которая образовывается в результате перегорания сменной вставки, устанавливают дугогасящие приспособления.

    Выводы вставки соединяются с клеммами таким образом, что предохранитель подключается в линию электрической цепи. Для этого применяют специальные надежные крепежные клеммы (держатели), которые должны обеспечивать хороший контакт. Если его не будет – то в этом месте может возникнуть нагрев.

    Особенностью конструкции предохранителей считается то, что устройство сгорает раньше, чем повреждаются другие части механизма. Ведь его легче заменить, чем микросхему или другой компонент оборудования. Поэтому такую деталь и выбирают с тем учетом, чтобы скорость его плавления была больше, чем в проводах линии. Их температура не должна достигнуть опасного уровня, так как это приведет к выходу из строя оборудования.

    Конструкция механизма пробочного типа имеет вид патрона, в который вкручивается плавкий предохранитель с цоколем. При возникновении аварийной ситуации перегорает пробка. На сегодня это пробка имеет вид кнопки, похожей на обычный выключатель. Эта кнопка после аварии возвращает устройство в рабочее состояние.

    Помимо того, что плавкий компонент защищает электрическую цепь от повреждений, он еще и защищает от пожаров и возгораний. Ведь обычный провод может соприкасаться с горючими материалами в момент возгорания, а деталь сгорает внутри корпуса прибора.

    Номиналы устройства подбираются по наименьшим расчетным токам электрической сети или отдельной части электрической цепи. Таблица номиналов предоставлена ниже:

    Если необходимо сменить такой компонент на АВ (автоматические выключатели), то их номинал должен быть на шаг больше составляющей части. Например:

    О том, как заменить пробки на автоматы своими руками, мы рассказывали в соответствующей статье.

    Напоследок рекомендуем просмотреть полезное видео по теме:

    Вот мы и рассмотрели устройство, принцип действия и назначение плавких предохранителей. Надеемся, предоставленная информация была для вас полезной и интересной!

    Принцип работы предохранителя

    Плавкий предохранитель — элемент электросети, выполняющий защитную функцию.

    В отличие от автоматического выключателя после каждого срабатывания он нуждается в замене размыкающей цепь детали.

    Плавкая вставка, которая сгорает при превышении допустимого значения номинального тока, должна быть выбрана с учетом нагрузки на сеть.

    Принцип работы и назначение плавких предохранителей

    Внутри вставки предохранителя находится проводник из чистого металла (меди, цинка и пр.) или сплава (стали).

    Защита цепей основана на физическом свойстве металлов нагреваться при прохождении тока.

    Многие сплавы обладают и положительным коэффициентом термического сопротивления. Его эффект заключается в следующем:

    • когда ток ниже номинального значения, предусмотренного для проводника, металл равномерно нагревается, успевая рассеивать тепло, и не перегревается;
    • слишком большая сила тока приводит к сильному нагреву, а повышение температуры металла вызывает увеличение его сопротивления;
    • из-за возросшего сопротивления проводник нагревается еще интенсивнее, а при превышении температуры плавления разрушается.

    На этом свойстве основана плавка вставки, помещенной в электрический предохранитель. В зависимости от сферы применения форма и сечение проводника могут быть разными: от тонкой проволоки в бытовых и автомобильных приборах до толстых пластин, рассчитанных на силу тока в несколько тысяч ампер (А).

    Компактная деталь защищает электрическую цепь от перегрузки и короткого замыкания. При превышении допустимого для сети (т. е. номинального) тока происходит разрушение вставки и разрыв цепи. Восстановить ее работу можно только после замены элемента. Когда есть дефект в подключенном оборудовании, предохранители сгорают сразу после включения неисправного прибора, позволяя определить причину. Если в сети произошло короткое замыкание, защитное устройство срабатывает так же.

    Условное графическое обозначение на схеме

    Согласно Единой системе конструкторской документации России, на графических схемах электроцепей плавкие предохранители обозначают прямоугольником, внутри которого проходит прямая линия. Ее концы соединяются с 2 частями цепи до и после защитного устройства.

    В документации к приборам импортного производства можно встретить и другие обозначения:

    • прямоугольник с отделенными частями в торцах (стандарт IEC);
    • волнистая линия (IEEE/ANSI).

    Виды и типы плавких предохранителей

    Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

    • наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
    • ненаполненные (ПР-2).

    Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после ее исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

    Читать еще:  Опасность напряжения шага

    Кроме типов, различают виды ПП:

    1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
    2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
    3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
    4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
    5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
    6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
    7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

    В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

    Назначение и принцип действия

    Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

    В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

    Устройство и принцип защиты

    В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

    Рис. 1. Конструкция плавкого предохранителя

    Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

    В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

    Рис. 2. Керамические плавкие вставки

    При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

    Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

    Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

    Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

    В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

    Рис. 3. Строение плавкой вставки

    Цифрами на рисунке обозначено:

    • I – патрон;
    • 2 – плавкая пластина;
    • 3 – шарики из олова;
    • 4 – плавкая вставка;
    • 5 – кварцевый песок;
    • 6 – пружина;
    • 7 – текстолитовая шайба;
    • 8 – спусковой механизм указателя срабатывания;
    • 9 – колпачок;
    • 10 – ободок колпачка;
    • 11 – указатель срабатывания;
    • 12 – асбоцементная прокладка;
    • 13 – цементная заливка.

    В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

    С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

    Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

    Маркировка

    При выборе предохранителей важно знать диапазон защиты. Их всего 2: частичный и полный. При частичной защите предохранитель срабатывает только от токов КЗ. Полная защита включает также срабатывание от перегрузок.

    В кодовой маркировке диапазоны защиты обозначены буквами «a» (частичный) и «g» (полный). Эти буквы стоят первыми перед цифрами, обозначающими номинальный ток.

    На втором месте проставляются английские прописные буквы, которые обозначают:

    • G — универсальный предохранитель. Применяется для защиты оборудования: трансформаторов, кабелей, электродвигателей;
    • L — для кабелей и распределительных устройств;
    • B — защита горнодобывающего оборудования;
    • F — устройство для маломощных цепей;
    • M — прибор для защиты цепей электромоторов и коммутирующих устройств;
    • R — устройства для защиты полупроводниковых схем;
    • S — моментальное сгорание при КЗ и среднее время срабатывания при перегрузках;
    • Tr —трансформаторные предохранители.

    Иногда на вставках проставляют только значения номинального тока. Такие предохранители применяются для защиты лишь от коротких замыканий.

    Миниатюрные плавкие вставки маркируются в соответствии с требованиями ГОСТ Р МЭК 60127-1-2005. Согласно этому стандарту указывается номинальный ток и номинальное напряжение.

    Перед показателем величины номинального тока проставляются буквенные символы:

    • FF – сверхбыстродействующие предохранители;
    • F – быстродействующие плавкие вставки;
    • М – полузамедленные;
    • Т – замедленные;
    • ТТ – сверхзамедленные.

    Допускается цветная маркировка. Пример такой маркировки показан на рис. 4.

    Рис. 4. Цветовая маркировка миниатюрных предохранителей

    Виды и устройство

    В зависимости от решаемых задач классификация предохранителей может быть следующей (рисунок 5):

    • ножевые предохранители;
    • слаботочные плавкие вставки;
    • вилочные предохранители;
    • кварцевые;
    • пробочного типа
    • газогенерирующие.

    Рис. 5. Виды плавких предохранителей

    Существуют также самовосстанавливающиеся предохранители, инерционные и откидывающиеся (рис. 6). Изделия инерционного типа предназначены для защиты электромоторов, которые при запуске создают большие нагрузки. Плавкие элементы нагреваются, но не перегорают. После того, как двигатель запустится, инерционный предохранитель переходит в режим ожидания.

    Откидывающиеся вставки применяют в защите линий электропередач. В аварийных ситуациях плавкий элемент размыкает цепь. Под действием высокой температуры вставка удлиняется, в результате чего происходит давление на спусковой механизм, который отбрасывает предохранитель из его гнезда. Таким образом, обеспечивается надёжное отключение аварийного участка.

    Рис. 6. Откидывающиеся плавкие предохранители

    Устройство самовосстанавливающегося предохранителя отличается от других типов электрических аппаратов. Рабочим элементом изделия является полимер с положительным температурным коэффициентом расширения. Полимер содержит углеродистые включения, которые проводят ток.

    При нагревании углеродные связи разрываются, в результате чего растёт электрическое сопротивление. При достижении температуры плавления полимера сопротивление стремится к бесконечности, то есть, цепь размыкается. При остывании возобновляется электропроводность полимера. Предохранитель самовосстанавливается.

    Преимущества и недостатки

    К достоинствам плавких предохранителей относятся:

      • полная гарантия отключения аварийного участка цепи;
      • стабильность технических характеристик защиты;
      • можно применять для избирательности;
      • быстродействие;
      • безотказность;
      • простота конструкции.
    • в трёхфазных сетях возможен перекос фаз;
    • вероятность длительного горения дуги;
    • влияние окружающей среды (температуры) на характеристики плавких вставок;
    • сложность в настройках селективной защиты;
    • необходимость замены вставки после каждого срабатывания защиты.

    Плавкие предохранители: описание, назначение, типы

    Плавкие предохранители — два основных типа

    В теории и практике плавкие предохранители разделяются на два основных типа. Такое деление происходит по величине напряжения рабочей сети, для которой предназначен предохранитель. Разделяют низковольтные и плавкие высоковольтные предохранители.

    Низковольтные предохранители рассчитаны на напряжение до 1000 Вольт. Маркируются плавкие низковольтные предохранители, как ПН или ПР.

    Предохранители ПН это низковольтные предохранители с мелкозернистым наполнителем вокруг плавкой медной вставки. Рассчитаны предохранители ПН до тока 630 Ампер.

    Предохранители ПР рассчитаны на токи 15-60 ампер. Они проще предохранителей ПН, но все равно гасят электрическую дугу при коротком замыкании.

    Применение предохранителей ПН и ПР

    Предохранители ПН и ПР предназначены для защиты кабельных и воздушных линий электропередач и защиты электрических машин. Устанавливаются предохранители во вводных, вводно-распределительных щитах, в различных сборках. С помощью предохранителей защищаются силовые трансформаторы со стороны высокого напряжения.

    В быту вы сталкивались с плавкими предохранителями этого типа, если делали электрику своими руками в доме или на даче. В зависимости от мощности потребления, на вводе электропитания в дом, ставится вводной щит с плавкими предохранителями. Уже после вводного щита, устанавливается распределительный щит для разделения электропроводки на группы и защитой групп розеток и групп освещения автоматами защиты.

    Устройство предохранителей

    Основой предохранителя является так называемая плавкая вставка. Именно она перегорает при перегрузке или коротком замыкании. Для погашения дуги, образующейся при перегорании вставки, вставку окружают дугогасящим приспособлением. В предохранители ПН это камера с мелкозернистым кварцевым песком. В предохранители ПР это фибровый трубчатый патрон.

    Плавкие предохранители пробочного типа

    Отдельно хочется остановиться на предохранителях пробочного типа.

    Вы их могли встречать, в старых, да и не очень старых, квартирах и домах. По конструкции это стационарно установленный патрон, в который вворачивается плавкий предохранитель с цоколем. При аварийной ситуации пробка перегорает. В современном исполнении пробка может быть с кнопкой, которая является аналогом выключателя. После аварии, кнопка взводит предохранитель в рабочее положение.

    Подключение плавкого пробочного предохранителя

    В подключении пробочного предохранителя своими руками нет ничего сложного. У предохранителя две клеммы. На вводную клемму подключается фазный провод питания, на вторую фазный провод подающий питание в квартиру или дом.

    Важно! Особенностью подключения плавкого пробочного предохранителя, является следующее. Если вы вывинтите пробку предохранителя, на рубашке патрона не должно быть напряжения.

    Номиналы плавких предохранителей

    Номиналы плавких предохранителей выбираются по наименьшим расчетным токам электросети или отдельных электрических цепей.

    Если вы меняете плавкие предохранители на автоматические выключатели (АВ), то номинал АВ должен быть на шаг больше номинала предохранителя. Например, смотрите фото:

    Примечания

    Все плавкие предохранители, должны быть подписаны с указанием их номиналов и назначения.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
