Сопротивление петли фаза ноль

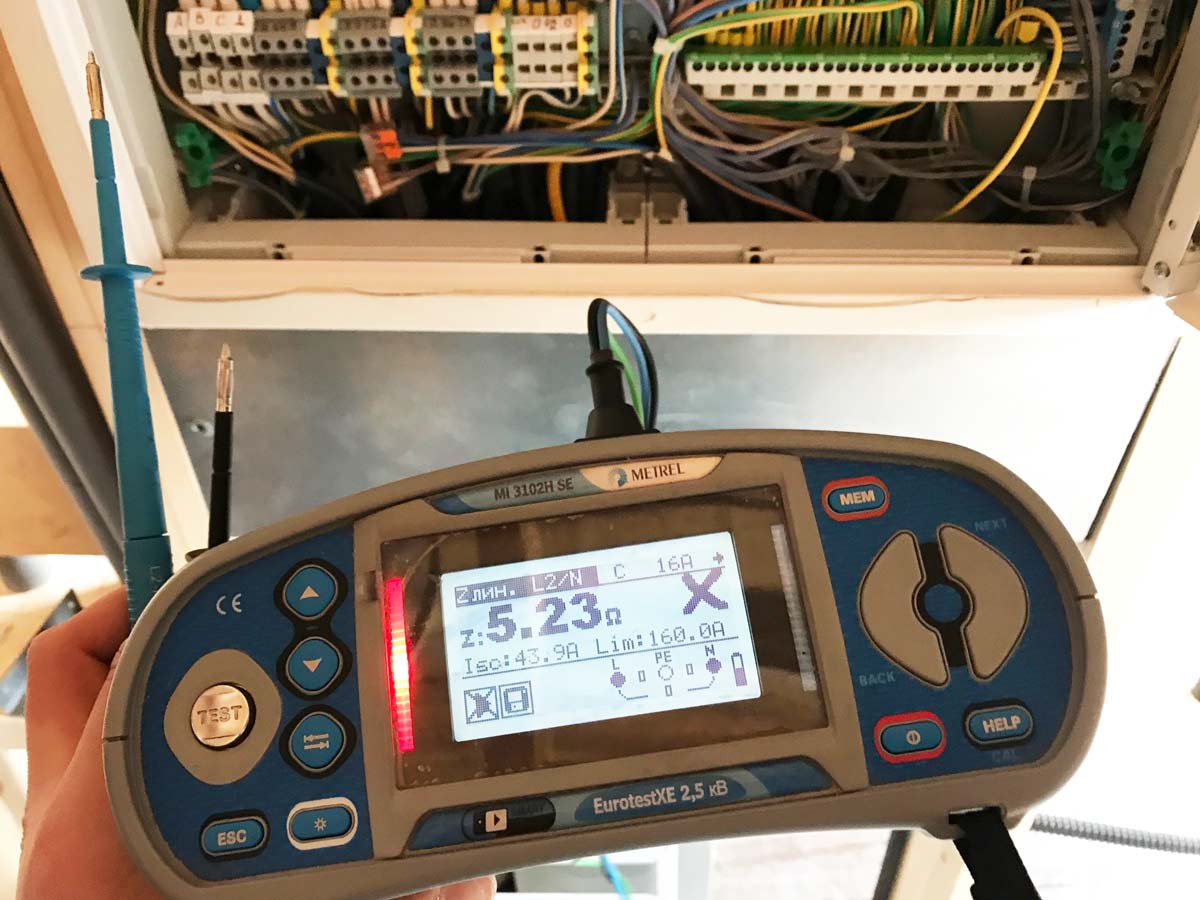

Сопротивление петли фаза-нуль в системе TT

В целях соблюдения правил электробезопасности все электроустановки должны регулярно проходить испытания, в ходе которых замеряется изоляция кабелей, измеряются сопротивления контура защитного заземления и так далее. Важным этапом проведения испытаний является измерение сопротивления петли фаза-нуль, в ходе которого определяется, обеспечит ли вводной автомат автоматическое отключение при коротком замыкании (КЗ).

Петля фаза-нуль складывается из фазных проводников, обмотки трансформатора подстанции и нулевых проводников, включенных последовательно, соответственно и сопротивление самой петли складывается из сопротивлений ее составляющих. Расчеты петли довольно сложная процедура, поскольку в реальных сетях к их сопротивлению добавляются переходные сопротивления большого числа контактов, автоматов, коммутационных элементов. Реальные значения сопротивлений, а, следовательно, и токов однофазных замыканий которые обеспечивает петля фаза-нуль можно определить только в результате замеров.

Петля фаза-ноль в системе TT и ее особенности

В системах с глухозаземленной нейтралью трансформатора TN петля фазы и нуля складывается из нулевых и фазных проводов. В системе TN-C она представлена одним фазным контуром вместе с совмещенным PEN проводником, а в TN-S двумя:

  • петля фазы ноля (проводник N);
  • петля провода фазы трансформатора и защитных проводников (PE);

Так как в этой системе нулевой и защитный проводник разделены. В первом случае причиной срабатывания защитных автоматов будет КЗ между фазой и нулем, для системы TN-S дополнительно автомат сработает и при замыкании фазы, например из-за нарушения изоляции проводов на корпус электроустановки связанный с защитным заземлением.

Несколько иначе обстоит дело в системе TT, применяемой для электропитания временных объектов, а также широко используемой при передаче электроэнергии посредством воздушных линий, например в сельской местности. Как и для TN здесь также применяются заземления нейтрали трансформаторов, только защитного проводника к контуру заземления подстанции не идет. Защитное заземление со стороны потребителя обеспечивается повторным заземлением, отдельным контуром в непосредственной близости к электроустановкам.

Отсутствие нулевых защитных проводов ограничивает применение защиты только короткими замыканиями между нулем и фазой. Сопротивление петли в системе TT следует измерять между фазным проводником и проводом защитного заземления, оно будет представлено суммой сопротивлений:

  • фазных проводов;
  • обмоток трансформаторов;
  • контура заземления подстанции;
  • земли и повторного заземления;

и может иметь достаточно высокое сопротивление, поэтому пробой фазы на корпус заземленного электрооборудования не обязательно окончится защитным отключением вводного автомата.

здесь: Iкз – ток однофазного КЗ, U_ном – номинальное напряжение сети, Zп – полное сопротивление петли.

Очевидно, что высокое сопротивление просто ограничит ток и его будет недостаточно для срабатывания автоматического выключателя. Именно поэтому ГОСТ 30331.3-95 в системах TT рекомендовано выполнение следующего ограничения:

где – Rп – полное сопротивление, а I∝ – ток срабатывания автомата.

Согласно требованиям того же стандарта в сетях TT для защиты от поражений электрическим током необходимо использовать устройства защитного отключения – УЗО, реагирующие на дифференциальные токи. Защита от сверхтоков допускается при очень низких значениях сопротивлений, чтобы выполнялось условие.

Смотрите также другие статьи :

Среди опасных факторов, характерных вредным воздействиям электромагнитного излучения принято считать частоту и напряженность электромагнитного поля. Еще одной особенностью, свидетельствующей о чрезвычайной опасности ЭМИ, является отсутствие явных признаков их влияния на организм.

Таким образом, провод ПВС предназначен для подключения электрических приборов в электросеть. В соответствие со схемой реализации защитного заземления и количеством фаз питающей сети электроприборов, он может содержать от двух до пяти гибких медных жил, площадью сечений 0.5 – 25 мм², это позволяет подобрать гибкий проводник практически под любую нагрузку

Измерение петли фаза-ноль

  1. Петля Ф-Н — это измерение в электроустановках до 1000 В. Представляет из себя контур, соединяющий фазу и ноль.
  2. Необходимо для проверки качества монтажа и соответствия защитной автоматики сечению проводов.
  3. Периодичность — не реже 1 раза в 3 года.
  4. Обычно проводится без снятия напряжения.
  5. При помощи прибора ИФН или аналогичного измеряется ток короткого замыкания (КЗ) в самой отдаленной точке от распределительного щита.
  6. Ток КЗ должен быть больше номинала защитного устройства не менее чем в 3 раза.
  7. Протокол содержит номинал автомата, соответствующие измеренные значения и другие данные установленной формы.

1. Что такое петля фаза-ноль

В электрических установках напряжением до 1000 вольт с глухозаземленной нейтралью обязательна металлическая связь частей, подлежащих заземлению, с заземленной нейтралью электроустановки. Для таких установок должно быть измерено сопротивление петли, образованной при коротком замыкании фазы на корпус аппарата. Это сопротивление равно сумме полных сопротивлений фазового провода, фазы силового трансформатора и нулевого провода.

Цепь (петля) фаза-ноль в электроустановках с глухозаземленной нейтралью образуется при замыкании фазного провода с нулевым или корпусом электрооборудования. Обычно это происходит при повреждении изоляции электропроводки. В случае такой аварии устройства защиты (автоматические выключатели, предохранители) должны отключить электроустановку в кратчайшее время, обеспечивающее условия электробезопасности.

Петля фаза-ноль — это контур, состоящий из соединения фазного и нулевого проводника. Сопротивление петли фаза-ноль зависит от сечения жил кабеля, его протяженности, переходных сопротивлений в соединительных коробках данной линии. Измерения проводят на самом удаленном от аппарата защиты участке линии.

2. Зачем необходимо измерение

При повреждении электрооборудования или электропроводки от короткого замыкания, перегрузки, аппараты защиты должны мгновенно отключать поврежденный участок цепи.

Данное испытание необходимо для проверки соответствия уставки токовой отсечки автоматических выключателей, УЗО, дифавтоматов, реле и т.д. току короткого замыкания. То есть необходимо знать, отключит ли аппарат защиты поврежденную линию и за какое время. Это позволит проверить качество монтажа, подбор защитной автоматики и сечения проводов.

2.1. Периодичность проведения измерений

Замеры проводятся после выполнения монтажных и ремонтных работ. В дальнейшем профилактическая проверка производится не реже чем раз в 3 года.

По усмотрению ответственного за электрохозяйство испытания проводятся чаще.

3. Какие приборы используют?

  • М-417 — выпускался до 1985 года. Аналоговый прибор, время измерения устанавливается вручную. Измеряет сопротивление петли, ток короткого замыкания необходимо рассчитывать.
  • Щ 41160 – выпускался на замену М-417. Цифровой прибор, измеряет ток короткого замыкания. Время протекания измерительного тока не более 10 мс., перерыв до повторного включения не менее 15 минут.
  • MZC-300 – измеряет полное сопротивление петли фаза-ноль, автоматически вычисляет ток короткого замыкания. Время протекания тока 30 мс. Достоверность показаний гарантируется только при применении фирменных соединительных проводов.
  • ИФН-200 – имеет характеристики, аналогичные МZС-300. Дополнительно позволяет измерять переходное сопротивление контактных соединений. Можно применять провода произвольной длины. Встроенная память на 35 измерений.
  • ИФН-300 – выпускается на замену ИФН-200. Дополнительно измеряет сопротивление петли фаза-фаза. Встроенная память на 10 000 измерений.

4. Порядок измерения петли фаза-ноль

Измерение сопротивления цепи фаза-ноль может проводиться со снятием и без снятия напряжения. В большинстве случаев выполняются без снятия напряжения.

Измерения без снятия напряжения могут выполняться:

  • В режиме дополнительной нагрузки. Замыкание цепи фаза-ноль происходит через дополнительную нагрузку. При этом измеряются падение напряжение и ток, проходящий через нагрузку и вычисляется сопротивление петли.
  • В режиме кратковременного замыкания цепи. Время замыкания составляет несколько миллисекунд. Этот способ реализован в большинстве современных приборов.

4.1. Методика измерения

Измерение характеристик петли зависит от выбранной методики и используемого прибора. Наиболее часто применяются приборы, измеряющие непосредственно сопротивление петли фаза-ноль с дальнейшим вычислением прогнозируемого тока короткого замыкания. Например, с помощью ИФН-200.

Прибор подключается к рабочей цепи в наиболее отдаленной точке от вводного щита. При отсутствии возможности определить самую дальнюю точку линии, измерения выполняются по всем или нескольким точкам данной линии. Далее по полученным значениям производится сравнение тока возможного короткого замыкания с характеристиками аппарата защиты.

4.2. Выводы о результатах

Результаты измерений сопротивления петли фаза-ноль заносятся в протокол. Это позволяет сохранить результаты и использовать их для сравнения в будущем.

Согласно п. 28.4. прил. 3.1 ПТЭЭП ток короткого замыкания должен превышать не менее чем:

  • в 3 раза плавкую вставку ближайшего предохранителя;
  • в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя, имеющего обратно зависимую характеристику.

4.3 Форма протокола

В отчете отражается:

  1. Участок цепи (группа в распределительном щите).
  2. Тип автомата защиты и номинальные токи ( в амперах) теплового и электромагнитного расцепителей.
  3. Измеренное значение сопротивления петли (если прибор его измеряет) на линиях A (L1), B (L2), C (L3).
  4. Измеренное значение тока короткого замыкания (если прибор его измеряет) на линиях A (L1), B (L2), C (L3).
  5. Допустимые коэффициенты срабатывания защиты для теплового и электромагнитного расцепителя. Для автомата с характеристикой С это 3 и 10.
  6. Фактический коэффициент срабатывания защиты. Отношение измеренного тока к номинальному току автомата.
  7. Соответствие фактического коэффициента допустимым. Если рассчитанное в п. 6 значение больше 10 то автомат отключится меньше чем за 0,1 секунды. Если меньше 10 но больше 3, время отключения сложно определить. Оно будет в интервале 0,1 — 30 секунд.

Зная параметры автомата защиты конкретной линии, после проведения измерения, можно с уверенностью сказать, сможет ли автомат сработать при коротком замыкании или возможно возгорание проводов.

В конце составленной формы подводятся итоги испытания. При отсутствии замечаний в заключении указывается возможность дальнейшей эксплуатации сети без принятия дополнительных мер, а при наличии — список необходимых действий.

Своевременный поиск проблемных участков линий электропитания позволяет принимать профилактические меры. Это не только делает работу электроустановки более безопасной, но и увеличивает срок эксплуатации сети.

Все об петли фаза-ноль

Время на чтение:

Нередко в домашней электрической проводке и силовых подстанциях возникают неполадки, в результате которых происходит естественный перекос фаз по нейтральной электроцепи. В таком случае, чтобы предотвратить проблему, делают измерение петли фазы ноль. Что это такое, как правильно произвести замер петли фаза нуль, какие приборы для этого использовать? Об этом и другом далее.

Что это такое

Петля фаза ноль — параметр, который по техническим нормативам должен проверяться в силовых установках, имеющих глухозаземленную нейтраль и напряжение до тысячи вольт. Это величина, которая нужна, чтобы предотвратить появление тока в электроцепи нейтрали из-за естественного фазного перекоса. Она образуется при подключении фазного провода к проводнику защитного или нулевого типа. В конечно итоге, образуется контур, имеющий собственное сопротивление с перемещающимся по нему электрическому току. Этот контур может состоять из защитного автомата, клеммов и других связующих.

Читать еще:  Проводка в ванной

Петля фаза ноль

Измерить самостоятельно петлю сложно из-за имеющихся недостатков. Так, сложно подсчитать все коммутационные элементы на выключателях, рубильниках, которые могли измениться при сетевой эксплуатации. Кроме того, нереально сделать расчет влияния аварии на значение сопротивления. Лучшим при этом методом будет замер поверенным аппаратом с учитыванием погрешностей.

Определение из пособия

Как проверить петлю

Проверка петли нужна для профилактики, а также для того, чтобы обеспечить корректную работу защитного оборудования с автоматическими выключателями, УЗО и диффавтоматами. Самой распространенной проблемой подключения чайника или другого электроприбора является отключение нагрузки автомата.

Обратите внимание! Ложное срабатывание защиты с нагревом кабелей и пожаром является большой показатель сопротивления.

Проверка делается для того, чтобы успешно работали удаленные и более массивные электрические приемники, но не больше 10% от всего числа. Проверка создается с помощью формулы Zпет = Zп + Zт / 3 где Zп является полным сопротивлением проводов петли фазы-ноль, а Zт считается показателем полного сопротивления трансформаторного питания.

Формула для проверки

Испытуемое электрооборудование отключается от сети. Потом создается на трансформаторной установке искусственный вид замыкания первого фазного провода на электроприемный корпус. После того, как будет подано напряжение, измеряется сила тока и напряжения вольтметром.

Обратите внимание! Сопротивление петли будет равно делению показателя напряжения на силу тока. Приобретенный результат должен быть арифметически сложен с полным сопротивлением трансформатора, поделенного на цифру 3.

Как делают замеры

Замеры нужно проводить по нормативному техническому документу ПТЭЭП, в соответствии с конкретной периодичностью — 1 раз в несколько лет. Система ППР прописывает необходимость текущего и капитального ремонта электрического оборудования. Это нужно, чтобы работало оборудование исправно.

Приборы для замеров

Учитывая тот факт, что результаты измерений петли востребованы, в качестве измерительных приборов применяется обычно мультиметр. Из других приборов используются наиболее часто:

  • М-417 — стрелочное удобное и простое в эксплуатации устройство, которое основано на калибруемой схеме мостового типа. Работает без необходимости снятия напряжения величиной до 380 вольт.
  • МZC-300 — современный измерительный аппарат, имеющий цифровую обработку измеряемых параметров с отображением на дисплее. Чтобы измерять напряжение до 250 вольт, можно использовать контрольный вид сопротивления в 10 Ом.
  • ИФН-200 — прибор, работающий под напряжением до 250 вольт, который может быть применен в качестве тестера. Однако при петлевых замерах, диапазон значений сопротивления ниже 1000 Ом.

Стоит отметить, что параметровое петлевое измерение сопротивления петли фаза нуль простое. Все что нужно, это присоединить щупы к контактным местам, которые нужно предварительным образом почистить при помощи наждака или напильника, чтобы минимизировать контактное сопротивление. После этого включается оборудование и на табло появляется результат.

Проверка мультиметром

Рассчет петли фаза-ноль

Перед тем, как измерить петлю фаза-ноль, необходима проверка плотности проводного соединения к защитным аппаратам. Если не остаются протянутыми провода, то смысла в измерении нет, поскольку точные данные не будут получены.

Обратите внимание! Цель расчета в выяснении соответствия номинального тока защиты с проводным сечением электроцепи. Замер должен быть произведен на самой удаленной точки линии измерения.

Сделав замер полного сопротивления цепи фаза нуль по предложенной схеме, на приборном дисплее будет отражена величина тока короткого замыкания. Этот показатель нужно сравнить по характеристике времени и току с расцепительным током срабатывания выключателя иди с предохранительной вставкой.

По нормативным требованиям расчет петли должен быть произведен в электролаборатории. Чтобы произвести данные работы, нужно получить наряд-допуск. При этом испытания могут производить взрослые люди с необходимыми знаниями в месте, не отличающейся повышенной опасностью или высокой влажностью.

Подсчет фазы-ноль

Сопротивление в петли фаза-ноль

Для подсчета полного сетевого сопротивления электроустановки, нужно определить показатель электродвижущей силы, создающейся на трансформаторных обмотках. При этом замер напряжения должен быть под нагрузкой, в дополнение к теме проверка петля фаза ноль требования. Для этого следует подключить в розетки какой-либо расчетный прибор. Это может быть лампочкой. Делается замер напряжения и силы тока. Затем по закону Ома можно сделать определение полного сопротивления петли. Нужно учесть, что напряжение, которое замеряется в розетке, может отклоняться от номинального при нагрузке. Проверять оборудование следует, принимая во внимание этот факт.

Сопротивление

Обратите внимание! Показание полного сопротивления проводниковой защиты между шиной и корпусом должно быть удовлетворено требованию: ZPE=U0/Zф0≤50В

В целом, петля фаза ноль — это контур, образующийся в момент соединения фазного проводника и нулевого рабочего защитного проводника. Проверяется она при помощи специальной формулы или измерительного прибора. При этом для вычисления петли и возобновления работы электросистемы, необходимо знать величину ее сопротивления, которую также можно найти профессиональным оборудованием.

Проверка и измерение сопротивления петли «фаза-нуль

Методы измерения и проверки сопротивления

Измерить сопротивление петли фаза нуль можно несколькими способами. Как правило, используют один из следующих:

  1. Расчетно-формульный способ.
  2. Измерение полного сопротивления цепи фазы и нулевого защитного проводника для последующего расчета тока однофазного замыкания.
  3. Непосредственный замер тока однофазного замыкания путем замыкания на корпус или нуль.

Последние два способа не требуют расчетов, первый же использует формулу

Zпет = Zп + Zт/3

Zп – полное сопротивление проводов петли фаза – нуль,

– полное сопротивление питающего трансформатора

Исходя из полученного значения, можно определить ток однофазного замыкания на землю

Iк = Uф/ Zпет

Если по расчетам оказывается, что ток однофазного замыкания на землю (ТОЗ) превышает допустимый ток на 30%, то требуется полный замер сопротивления петли фаза нуль Под допустимым током понимается ток, при котором в определенный временной промежуток происходит срабатывание аппарата.

В сети существует несколько видов защиты от однофазных замыканий. Плавкий предохранитель должен выдерживать трехкратный однофазный ток при коротком замыкании в невзывоопасном помещении и четырехкратный – во взрывоопасном. Для автоматического выключателя с обратнозависимой от тока характеристикой эти показатели составляют соответственно три и шесть. Автоматический выключатель с электромагнитным расцепителем при определенном заранее коэффициентом разброса уставок Кр по данным завода изготовителя имеет показатели 1,1 Кр для любых видов помещений. При отсутствии заводских данных, коэффициент в обоих случаях повышается до 1,4 для уставки до 100А, и до 1,25 для уставок более 100А. Под уставкой понимается значение некоей величины, в данном случае – сила тока, по достижении которого происходит изменение состояния системы. При проверке петли фаза нуль учитывается полное (комплексное) сопротивление всей цепи.

Требования безопасности

Проведение измерения сопротивления петли фаза-нуль требует предварительного проведения специалистами электроизмерительной лаборатории ряда организационно-технических мероприятий. Для начала определяется график работ по измерению, поскольку для каждого вида измерительного средства требуется согласовать требования руководства фирмы-клиента. Затем проверяется допуск лиц, которые должны будут осуществить измерение сопротивления. Они должны пройти соответствующий инструктаж и иметь группу по электробезопасности не ниже третьей. Работники должны иметь возраст не менее 18 лет, пройти медицинское освидетельствование, инструктаж, иметь соответствующее образование и навыки, которые определены в МПБЭЭ (Межотраслевых правилах по охране труда и эксплуатации электроустановок).

Ограничения при работе с приборами

В соответствии с теми же МПБЭЭ, запрещается производить ряд манипуляций с измерительными приборами, а именно:

  1. Работа с прибором М417 при измерении сопротивления петли фаза нуль исключает наличие заземления;
  2. Прибор должен находиться под одновременным контролем двух человек и более;
  3. Включение прибора должно быть произведено при отключенном питающем напряжении.
  4. У прибора ЕР180 существует ограничение напряжения в 250В;
  5. Нельзя нажимать кнопку запуска прибора до того, как прибор включен в сеть;
  6. Строго запрещена замена предохранителей в работающем приборе.

Помимо прочего, при измерении сопротивления петли фаза нуль требуется соблюдать ряд условий окружающей среды. Так, температура окружающего воздуха должна быть положительна, погода – сухая, без бурь, штормов и гроз. Необходимо фиксировать атмосферное давление и заносить его в протокол, но на сегодняшний день его влияние на качество измерений сопротивления не отмечено. Зато имеет значение температура проводников – степень их нагрева также фиксируется, и зависит от температуры окружающего воздуха. Если измерение проводится при малых токах и комнатной температуре, ток замыкания может вызвать повышение температуры проводника и, как следствие, повышение его сопротивления. Чтобы избежать ошибок при замерах, используется следующая методика:

  1. Проводится измерение сопротивления петли фаза нуль на вводе электроустановки.
  2. Затем замеряют сопротивление фазного и защитного проводников сети от ввода до распределительного пункта или щита управления.
  3. Следующий этап – замер сопротивления от распределительного пункта или щита управления до электроприемника.
  4. Полученные величины увеличивают для учета влияния температуры.
  5. Увеличенные значения сопротивления добавляют в величине сопротивления петли фаза-нуль

Дальнейшая подготовка проводится согласно ПУЭ: «В электроустановках до 1000В с глухозаземлённой нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых рабочих и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой проводник возникал ток короткого замыкания, который обеспечивает время автоматического отключения питания не превышающего нормативных значений». Нормативные значения указаны в таблице 5 Правил эксплуатации электроустановок.

Оформление результатов измерений.

Результат измерения сопротивления петли фаза нуль заносится в протокол, так же, как и данные по автоматическим выключателям, по результатам исследования специалистом-экспертов выносится вердикт о возможности, либо невозможности использования установки, а также о причинах возможных неисправностей.

Нормативные документы, на соответствие требованиям которых проводятся измерения:
  1. ПУЭ (Правила устройства электроустановок) 7-е издание раздел 1, гл. 1.8, п. 1.8.39, пп. 4, гл.1.7., п. 1.7.79;
  2. РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования»;
  3. Проектная документация;
  4. ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), Приложение 3, п. 28, пп. 28.4.

Электротехническая лаборатория «ПодКлюч Плюс» имеет ряд важных преимуществ: —

Оперативная обработка заказа после его получения;

Читать еще:  Асинхронные электродвигатели

— Предоставление гарантии на качество выполненной работы;

— Каждый протокол диагностики имеет копию свидетельства нашей электротехнической лаборатории;

Кроме этого у нас работают сотрудники с большим опытом и нужной квалификацией. Еще у нас приемлемые цены, в чем Вы можете сами убедиться.

Не откладывайте вопрос измерения сопротивления изоляции в долгий ящик, ведь это, прежде всего, безопасность. А во-вторых данная процедура может предупредить возникновения аварийных ситуаций, убытки от которых будут в десятки раз дороже стоимости диагностики.

Для чего проверяют сопротивление петли фаза-ноль

Электричество в настоящее время – это не только удобство и качество проживания, но это и большая опасность для человека. И хорошо, если проводку в доме делают профессионалы. Ведь свою работу они обязательно проверяют на степень безопасности. Каким образом? Для этого используется метод, основанный на создании высокой нагрузки в электрической разводке. Этот метод электрики называют измерением сопротивления петли фаза ноль.

Что это такое, и как формируется проверочная схема

Начать надо с пути, который проходит электрический ток от подстанции до розетки в доме. Обращаем ваше внимание, что в старых домах в электрике чаще всего присутствует сеть без заземляющего контура (земля), то есть, к розетке подходит фазный провод и нулевой (фаза и ноль).

Итак, от подстанции до дома сеть может быть длиною в несколько сот метров, к тому же она разделена на несколько участков, где используются разного сечения кабели и несколько распределительных щитов. То есть, это достаточно сложная коммуникация. Но самое главное, весь участок имеет определенное сопротивление, которое приводит к потерям мощности и напряжения. И это независимо от того, качественно ли проведена сборка и монтаж или не очень. Этот факт известен специалистам, поэтому проект сети делается с учетом данных потерь.

Конечно, грамотно проведенный монтаж – это гарантия корректной работы сетевого участка. Если в процессе сборки и разводки были сделаны отклонения от норм и требований или просто сделаны ошибки, то это гарантия увеличения потерь, сбоя работы сети, аварий. Вот почему специалисты проводят измерения показателей сети и анализируют их.

Необходимо отметить, что вся электрическая цепочка – это зацикленный контур, образованный фазным контуром и нулевым. По сути, это своеобразная петля. Поэтому ее так и называют петля фаза ноль.

Как измеряется сеть

Чтобы это понять, необходимо рассмотреть схему, в которой присутствует потребитель, подключенный через обычную розетку. Так вот к розетке, как уже было сказано выше, подводятся фаза и ноль. При этом до розетки происходит потеря напряжения за счет сопротивления магистральных кабелей и проводов. Это известно давно, описан данный процесс формулой Ома:

Правда, эта формула описывает соотношение величин постоянного электрического тока. Чтобы перевести ее на ток переменный, придется учитывать некоторые показатели:

  • Активная составляющая сопротивления сети.
  • Реактивная, состоящая из емкостной и индуктивной части.

Что это значит? Необходимо понять, что электродвижущая сила, которая появляется в обмотках трансформатора, образует электрический ток. Он теряет свое напряжение при прохождении через потребителя и подводящие провода. При этом сам ток преодолевает несколько видов сопротивления:

  • Активное – это потребитель и провода. Это самая большая часть сопротивления.
  • Индуктивное – это сопротивление встроенных обмоток.
  • Емкостное – это сопротивление отдельных элементов.

Чтобы подсчитать полное сопротивление сети (петля фазы и ноля), необходимо определить электродвижущую силу, которая создается на обмотках трансформатора. Правда, на подстанцию без специального допуска не пустят, поэтому измерение петли фаза-ноль придется делать в самой розетке. При этом учитывайте, что розетка не должна быть нагружена. После чего необходимо замерить напряжение под нагрузкой. Для этого включается в розетку любой прибор, это может быть даже обычная лампочка накаливания. Замеряется напряжение и сила тока.

Внимание! Нагрузка на розетке должна быть стабильной в процессе проведения замеров. Это первое. Второе – оптимальным вариантом считается, если в схеме ток будет силой от 10 до 20 ампер. В противном случае дефекты сетевого участка могут не проявиться.

Теперь по закону Ома можно определить полное сопротивление петли. При этом придется учитывать, что напряжение (замеряемое) в розетке может отклоняться от номинального при нагрузке и без таковой. Поэтому сначала надо высчитать сопротивление при разных величинах напряжения. Понятно, что при нагрузке напряжение будет больше, поэтому полное сопротивление петли – это разница двух сопротивлений:

Rп=R2-R1, где R2 – это сопротивление петли при нагрузке, R1 – без таковой.

Что касается точно проведенных замеров. Самодельными приборами это можно сделать, никаких проблем здесь нет, но вот только точность замеров в данном случае будет очень низкой. Поэтому для этого процесса рекомендуется использовать вольтметры и амперметры с высокой точностью (класс 0,2). Правда, такие измерительные приборы сегодня используются в основном в измерительных лабораториях. Обращаться с ними надо уметь. К тому же такие приборы требуют частого проведения тестирования.

Хотя надо отдать должное рынку, сегодня можно такие приборы приобрести в свободном доступе. Стоят они недешево, но для профессионала это необходимая вещь.

Где провести замер

Измерение петли фаза-ноль – розетки. Но опытные электрики знают, что это место не единственное. К примеру, дополнительное место – это клеммы в распределительном щите. Если в дом заводится трехфазная электрическая сеть, то проверять сопротивление петли фаза ноль надо на трех фазных клеммах. Ведь всегда есть вероятность, что контур одной из фаз был собран неправильно.

Цель проводимых замеров

Итак, цели две – определение качества эксплуатируемых сетей и оценка надежности защитных блоков и приборов.

Что касается первой позиции, то здесь придется сравнивать полученные замеры, а, точнее, сопротивление петли с проектной. В данном случае, если расчетный показатель оказался выше нормативного, то на поверку явно неправильно произведенный монтаж или другие дефекты магистрали. К примеру, грязь или коррозия контактов, малое сечение кабелей и проводов, неграмотно проведенные скрутки, плохая изоляция и так далее. Если проект электрической сети по каким-то причинам отсутствует, то для сравнения расчетного сопротивления петли с номинальным необходимо будет обратиться в проектную организацию. Чтобы разобраться в таблицах и расчетах самому, надо в первую очередь обладать инженерными знаниями по электрике.

Что касается второй позиции. В принципе, здесь также необходимо провести некоторые расчеты, основанные на законе и формуле Ома. Основная задача определить силу тока короткого замыкания, ведь чаще всего от него и надо будет защищать электрическую сеть. Поэтому в данном случае используется формула:

Если считать, что сопротивление петли фаза к нулю равно, например, 1,47 Ом, то сила тока короткого замыкания будет равна 150 ампер. Под эту величину и придется подбирать прибор защиты, то есть, автомат. Правда, в правилах ПУЭ есть определенные нормы, которые создают некий запас прочности. Поэтому Iном увеличивают на коэффициент 1,1.

Подобрать автомат под все вышеуказанные величины можно, если сравнить их в таблицах ПУЭ. В нашем случае потребуется автомат класса «С» с Iном=16 А и кратностью 10. В итоге получаем:

I=16х10х1,1=176 А. Расчетная сила тока короткого замыкания у нас составила – 150 А. о чем это говорит.

  • Во-первых, автомат был неправильно выбран и установлен. Его надо обязательно заменить.
  • Во-вторых, ток КЗ в сети меньше, чем автомата. Значит, он не отключится. А это может привести к пожару.

Расчет и методика измерения петли фаза ноль

При существующем разнообразии электрического оборудования, устанавливаемого в силовых цепях, важно научиться правильной эксплуатации систем энергоснабжения и поддержанию их в рабочем состоянии. Нарушение этого требования приводит к снижению эксплуатационных показателей и возможности повреждения подключенных к ней устройств. Проверка электропроводящих линий предполагает организацию тестирования, включающего в себя измерение распределенных электрических параметров. При проведении периодических испытаний обязательно обследуются все защитные устройства и электрические проводники, а также так называемая «петля фаза ноль».

  1. Определение понятия
  2. Методика определения сопротивления петли фаза-нуль
  3. Расчеты по таблицам
  4. В каких случаях проводят измерения
  5. Примеры проведения вычислений

Определение понятия

Любое подключенное к электросети оборудование оснащается защитным заземляющим контуром. Это приспособление обустраивается в виде сборной металлической конструкции, располагающейся либо рядом с контролируемым объектом, либо на трансформаторной подстанции. В случае аварийной ситуации (при повреждении изоляции проводов, например) фазное напряжение попадает на заземленный корпус, а затем стекает в землю.

Для надежного растекания в грунт опасного потенциала сопротивление цепочки не должно превышать определенной нормы (единиц Ома).

Под петлей фаза ноль понимается проводной контур, образуемый при замыкании фазной жилы на токопроводящий корпус подключенного к сети оборудования. Фактически он образуется между фазой и заземленной нейтралью (нулем), что и явилось причиной такого названия. Знать его сопротивление необходимо для того, чтобы контролировать состояние цепей защитного заземления, обеспечивающих стекание аварийного тока в грунт. От состояния этого контура зависит безопасность человека, пользующегося оборудованием и бытовыми приборами.

Методика определения сопротивления петли фаза-нуль

В соответствии с требованиями ПТЭЭП при эксплуатации промышленного и бытового электрооборудования необходим постоянный контроль состояния защитных устройств. Согласно требованиям нормативной документации в установках до 1000 Вольт с глухозаземленной нейтралью они проверяются на однофазное замыкание в грунт. В известных методиках испытаний в первую очередь учитывается техническая база, представленная образцами специальных измерительных приборов.

Используемая аппаратура

Для измерения цепочки фаза-нуль применяются электронные приборы, отличающиеся как своими возможностями (способом снятия показаний и их погрешностью, в частности), так и назначением. К самым распространенным образцам измерителей относятся:

  • Приборы М417 и MSC300, позволяющие определять искомую величину, по окончании измерений токи КЗ на землю вычисляются на основе полученных результатов.
  • Устройство ЭКО-200, посредством которого удается замерить только ток замыкания.
  • Прибор ЭКЗ-01, применяемый для тех же целей, что ЭКО-200.
  • Измеритель ИФН-200.

Прибор М417 позволяет проводить измерения в цепях 380 Вольт с глухозаземленной нейтралью без необходимости снятия питающего напряжения. При проведении замеров используется метод его падения в режиме размыкания контролируемой цепи на промежуток времени, составляющий 0,3 секунды. К недостаткам этого устройства относят необходимость калибровки системы перед началом работы.

Читать еще:  Цвета проводов: заземление, фаза, ноль

Прибор MSC300 относится к изделиям нового типа с электронной начинкой, построенной на современных микропроцессорах. При работе с ним используется метод падения потенциала при подключении фиксированного сопротивления величиной 10 Ом. Рабочее напряжение – 180-250 Вольт, а время замера контролируемого параметра – 0,03 сек. Устройство подсоединяется к проверяемой линии в самой дальней ее точке, после чего нажимается кнопка «Старт». Итоги измерений выводятся на встроенный в прибор цифровой дисплей.

Когда в наличии не имеется ни одного образца измерительного прибора (а также при необходимости дублирования операций), для практического определения искомой величины используется способ измерения с помощью вольтметра и амперметра.

Существующие методики измерений

Известные методики включают в себя расчетную часть, представленную в виде формул. Общепринятый расчетный инструмент позволяет узнать суммарное сопротивление петли по следующей формуле:

Zпет = Zп + Zт/3, где

  • Zп – полное сопротивление проводов на участке КЗ;
  • Zт – то же, но для силового трансформатора подстанции (источника тока).

Для дюралевых и медных проводов Zпет в среднем составляет 0,6 Ом/км. По найденному сопротивлению находится ток однофазового замыкания на землю: Iк = Uф/Zпет.

Если в результате приведенных выкладок выяснится, что значение искомого параметра не превышает трети от допустимой величины (смотрите ПУЭ), можно ограничиться этим вариантом расчета. В противном случае проводятся прямые измерения тока посредством приборов ЭКО-200 или ЭКЗ-01. В их отсутствие может применяться метод амперметра-вольтметра.

Общий порядок проведения испытаний с помощью измерительных приборов указанных марок:

  • Контролируемое оборудование отключают от сети.
  • Организуется питание проверяемой петли от понижающего трансформатора.
  • Нужно умышленно замкнуть фазу на корпус электрического приемника, а затем измерить значение Zпет, получившееся в результате КЗ.

При измерениях по способу амперметра-вольтметра после подачи напряжения в контролируемую цепочку и организации замыкания определяются величины тока I и потенциала U. Первое из этих значений не должно превышать 10-20 Ампер.

Расчеты и оформление результатов

Сопротивление проверяемой петли вычисляется по формуле: Zпет=U/I. Полученное по результатам расчета значение складывается с импедансом одной из 3-х обмоток станционного трансформатора, равным Rтр./3.

По завершении линейных измерений согласно действующим нормативам их следует зафиксировать документально. Для этого по установленной форме подготавливаются протоколы испытаний, в которых обязательно регистрируются следующие данные:

  • Тип линии, ее основные характеристики.
  • Используемое при проверке измерительное оборудование.
  • Величины собственного переходного сопротивления и обмоток станционного трансформатора.
  • Их сумма, являющаяся итогом проведенных измерений.

В соответствии с основными положениями ПУЭ периодичность проводимых на силовых цепях проверок составляет один раз в 6 лет. Для взрывоопасных объектов – раз в два года.

Расчеты по таблицам

Полное значение искомой величины зависит от следующих факторов:

  • Параметры трансформатора силовой подстанции.
  • Выбранные при проектировании электрической сети сечения фазных и нулевых жил.
  • Сопротивление переходных соединений, всегда имеющихся в любой цепи.

Проводимость используемых проводов может задаваться еще на стадии проектирования энергосистемы, что при условии правильного ее выбора позволит избежать многих неприятностей.

Согласно ПУЭ этот показатель должен соответствовать хотя бы половине аналогичного значения для фазных проводников. По необходимости ее допускается увеличивать до той же величины. В требованиях главы 1.7 ПУЭ оговариваются эти значения, а ознакомиться с ними можно в Таблице 1.7.5, приводимой в Приложении Правил. Согласно ей производится выбор наименьшего сечения проводников защиты (в миллиметрах квадратных).

По завершении табличного этапа обсчета петли фаза-ноль переходят к ее проверке путем вычисления тока короткого замыкания по формулам. Его расчетное значение сравнивается затем с практическими результатами, полученными ранее путем непосредственных измерений. При последующем выборе приборов защиты от КЗ (линейных автоматов, в частности) время их срабатывания привязывается к этому параметру.

В каких случаях проводят измерения

Замер сопротивления участка цепи фаза-ноль обязательно организуется в следующих ситуациях:

  • при вводе в постоянную эксплуатацию новых, еще не работающих силовых электроустановок;
  • когда со стороны контролирующих энергетических служб поступило указание на их проведение;
  • согласно заявке предприятий и организаций, подключенных к обслуживаемой электрической сети.

При вводе энергетической системы в эксплуатацию тестовые замеры сопротивления петли является частью комплекса мероприятий, проводимых с целью проверки ее рабочих характеристик. Второй случай связан с аварийными ситуациями, нередко случающимися при эксплуатации силовых цепей. Заявка от тех или иных потребителей, представленных предприятием или организацией, может поступить при неудовлетворительной защите оборудования (по жалобам конкретных пользователей, например).

Примеры проведения вычислений

В качестве примеров таких измерений рассматриваются два способа.

Эффект от падения напряжения на контролируемом участке силовой цепи

При описании этого способа важно обратить внимание на трудности его практической реализации. Это объясняется тем, что для получения конечного результата потребуется несколько этапов. Сначала придется измерить параметры сети в двух режимах: с отключенной и подключенной нагрузкой. В каждом из этих случаев сопротивление измеряется путем снятия показаний по току и напряжению. Далее оно рассчитывается по классическим формулам, вытекающим из закона Ома (Zп=U/I).

В числителе этой формулы U представляет собой разницу двух напряжений – при включенной и при выключенной нагрузке (U1 и U2). Ток учитывается только для первого случая. Для получения корректных результатов разница между U1 и U2 должна быть достаточно большой.

Полное сопротивление учитывает импеданс катушки трансформатора (он суммируется с полученным результатом).

Применение независимого источника электрического питания

Данный подход предполагает определение интересующего специалистов параметра с помощью независимого источника питающего напряжения. При его проведении потребуется учесть следующие важные моменты:

  • В процессе измерений первичная обмотка питающего станционного трансформатора замыкается накоротко.
  • С независимого источника напряжение питания подается непосредственно в зону КЗ.
  • Сопротивление фаза-ноль рассчитывается по уже знакомой формуле Zп=U/I, где: Zп – это значение искомого параметра в Омах, U – измеренное испытательное напряжение в Вольтах, I – величина измерительного тока в Амперах.

Все рассмотренные методы не претендуют на абсолютную точность полученных по их итогам результатов. Они дают лишь приблизительную оценку величины полного сопротивления петли фаза-ноль. Такой ее характер объясняется невозможностью в рамках предложенных методик измерять индуктивные и емкостные потери, которые всегда присутствуют в силовых цепях с распределенными параметрами. При необходимости учета векторной природы измеряемых величин (фазовых сдвигов, в частности) придется вводить специальные поправки.

В реальных условиях эксплуатации мощных потребителей величины распределенных реактивных сопротивлений настолько незначительны, что в определенных условиях они не учитываются.

Допустимое сопротивление петли «фаза-ноль»

Допустимое сопротивление петли «фаза-ноль»

Эксплуатация электрооборудования, как и любого другого источника повышенной опасности требует периодического проведения специальных работ связанных с обслуживанием и диагностикой. Для электроустановок — это комплекс электроизмерений, одним из видов которых является измерение полного сопротивления цепи «фаза-ноль».

Измерение сопротивления петли «фаза-ноль» проводят с целью определения силы тока, возникающего на проверяемой кабельной линии в случае короткого замыкания. При замере прибор вычисляет полное сопротивление электрической цепи, называемой цепью «фаза-ноль». Она включает в себя:

  • сопротивление источника питания (трансформатора или ДГУ);
  • сопротивление жил кабелей внешнего электроснабжения и распределительной сети здания;
  • сопротивление жил групповых линий питания отдельных токоприёмников;
  • переходное сопротивление контактов этих линий в электрощитах.

Большое сопротивление петли «Ф-0» и слишком малый ток однофазного КЗ

Чаще всего реальное сопротивление петли «фаза-ноль» достаточно невелико для надёжной защиты линии. Но бывают ситуации, когда токи КЗ не достигают требуемых значений. В самом деле, при значениях петли более 0,8 Ом величина тока КЗ не превышает 275А и, с учётом требований ПТЭЭП, прил. 3, табл. 28, п. 4, автомат с Iном=25А уже не гарантирует отключение в заданное время. А это очень распространённый номинал автомата для защиты групповых линий розеточной сети. Иногда это можно увидеть в сельской местности, в садоводческих обществах, когда линия 0,4 кВ имеет длину 1-2 км, а сечение проводов невелико.

На величину сопротивления петля «фаза-ноль» влияет площадь поперечного сечения жил кабеля и его длина. Эти параметры связаны между собой. При увеличении длины линии приходится увеличивать её сечение, чтобы обеспечить необходимую кратность токов КЗ. Больше всего это проявляется в осветительных и розеточных сетях, где линии протяженные, а сечение проводов небольшое. По тем же причинам увеличено сопротивление петли «фаза-ноль» линий электроснабжения на вводе в здание. При этом свою долю вносит сопротивление обмоток силового трансформатора на подстанции.

Конечно, устранение указанных причин, т.е. замена электропроводки или кабельных линий повлечет за собой немалые затраты и частичную остановку функционирования объекта. Такая ситуация встречается, в основном, там, где электромонтажные работы выполнялись без предварительных расчетов и разработки проекта. При разработке проекта, проектировщики, используя справочники и таблицы производят расчеты сопротивлений цепи «фаза-ноль» и учитывают полученные значения при выборе аппаратов защиты. Поэтому так важно, чтобы монтаж любой электроустановки производился на основе качественно подготовленной проектной документации.

Можно ли как-нибудь исправить сложившуюся ситуацию, не прибегая к радикальным мерам? Конечно можно! Если не получается убрать причину малых токов короткого замыкания, можно ужесточить требования к защитным аппаратам. В осветительных и розеточных сетях, в основном, применяются модульные автоматы бытового назначения с характеристиками «В», «С», «D». В таких случаях единственный выход – установить в качестве аппарата защиты автомат с характеристикой «В» расцепителя мгновенного действия. В отличие от распространенного автомата с характеристикой «С» у него срабатывание происходит при токе Iкз = 5хIном, т.е. в рассмотренном выше примере он уверенно отключит даже ещё меньший ток (137 А) при сопротивлении петли «фаза-ноль» до 1,6 Ом. Можно уменьшить номинал автомата, тогда будут автоматически отключаться ещё меньшие токи КЗ. При этом следует помнить, что номинал автомата не должен быть меньше расчетного тока на защищаемом участке. Для защиты кабельных или воздушных линий электроснабжения можно применить предохранители, выносные реле.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
