Узип что это такое

УЗИП: особенности выбора и применения

Дата публикации: 13 Марта 2018 г.

Что такое УЗИП и для чего оно нужно?

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений – УЗИП. Устройства защиты от импульсных перенапряжений – как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

· Несимметричный (синфазный) режим: фаза — земля и нейтраль – земля.

· Симметричный (дифференциальный) режим: фаза — фаза или фаза – нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю. В симметричном режиме отводимая энергия направляется на другой активный проводник.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

По принципу действия УЗИП разделяются вентильные и искровые разрядники, нередко применяемые в сетях высокого напряжения, и ограничители перенапряжения с варисторами.

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

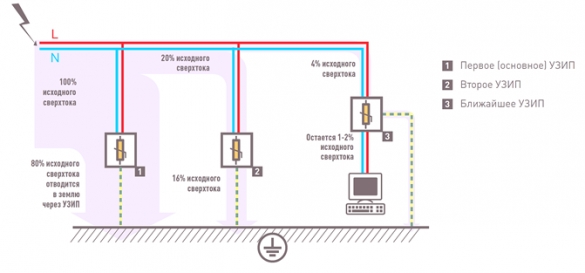

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования.

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп. Первая группа включает меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей (МЭК 62305-3), вторая группа — меры защиты для минимизации отказов электрических и электронных систем (МЭК 62305-4), третья группа — для минимизации рисков ущерба имуществу и отказов инженерных систем (МЭК 62305-5).

Оценка риска воздействия на объект.

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (Принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (Электроустановки зданий):

· МЭК 60364-4-443 (Защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).

· МЭК 60364-4-443-4 (Выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.

Выбор оборудования по МЭК 60364.

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.

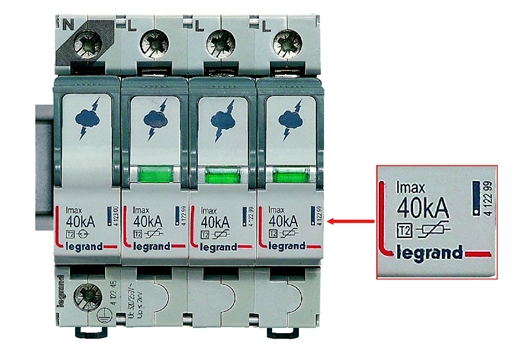

Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc – действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети.

Номинальный ток нагрузки IL – максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.


Выбор защитной аппаратуры: чувствительное оборудование и оборудование здания.

Выбор защитной аппаратуры: бытовая техника и электроника.

Выбор защитной аппаратуры: производственное оборудование.


Выбор защитной аппаратуры: ответственное оборудование.

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Защита от импульсных перенапряжений в загородном доме

Понятие «Защита от импульсных перенапряжений» всё чаще появляется в нормативных документах, в статьях на просторах Интернета и в каталогах оборудования различных производителей. Вопрос защиты от импульсных перенапряжений весьма сложен и неоднозначен. Поэтому владельцы загородных домов для решения этой задачи часто привлекают сторонних специалистов. А чтобы помочь определиться с выбором оптимального варианта, в этой части курса Академии FORUMHOUSE специалист компании Legrand расскажет об основных правилах и положениях по защите от импульсных перенапряжений.

Содержание

  • Причины возникновения импульсных перенапряжений (ИПН)
  • Как защититься от ИПН в частном доме

Причины возникновения импульсных перенапряжений

Импульсное перенапряжение (ИПН) достаточно опасное явление, представляющее собой кратковременное, чрезвычайно высокое напряжение между фазами или фазой и землей, с длительностью, как правило, до 1 мс. Причинами возникновения ИПН являются:

  • Грозовые разряды, создающие мощные импульсные перенапряжения, возникающие в результате прямого попадания молнии в сеть электропитания, молниеотвод. Прямое попадание характеризуется мгновенными импульсными токами до 100 кА, напряжением до 1000 кВ. Последствиями прямого удара могут быть пожары, поражение людей и оборудования.
  • Электромагнитные импульсы от разряда молнии на удалении от объекта. Наведенный грозовой потенциал в сетях, может создавать импульсные перенапряжения в десятки кВ. Возможные последствия: выход из строя электронных приборов, потери баз данных.
  • Коммутационные процессы, связанные с переключениями трансформаторов, мощных электродвигателей, а также ступенчатыми изменениями нагрузки и отключениями устройств защиты при сверхтоках. Импульсные перенапряжения, возникающие в таких случаях, могут вывести из строя чувствительное электронное оборудование. Например, при отключении разделительного трансформатора мощностью 1000 ВА 230/230 В от сети вся запасенная трансформатором энергия «выбрасывается» в нагрузку в виде высоковольтного импульса напряжением до 2000 В.

Самые большие неприятности импульсные перенапряжения приносят владельцам коттеджей и дачных домов. Это обусловлено особенностями инфраструктуры электроснабжения загородного жилья, в которой преобладают воздушные линии электропередачи и дома часто подключаются к сети с помощью воздушного ввода. Электроснабжение многоэтажных домов в городской черте организовано посредством подземных кабельных линий, поэтому даже при грозовых разрядах ИПН проявляются в гораздо меньшей степени.

Как защититься от ИПН в частном доме

Рассмотрим условия, при которых защита от ИПН в частном доме будет максимально эффективной.

Первое. Устройства защиты от импульсных перенапряжений (УЗИП) исправно функционируют только при наличии качественного заземления в доме.

Второе. При воздушном вводе в дом, владелец обязан устанавливать устройство защиты от импульсных перенапряжений (УЗИП).

Третье. УЗИП, устанавливаемое при воздушном вводе, должно быть класса 1 или 1+2 и иметь соответствующую маркировку: Т1 или Т1+Т2. Это означает, что устройство протестировано токами, формой 10/350 мкс, имитирующими прямой удар молнии. Оно устанавливается в щите учета на опоре, перед электросчетчиком.

Читать еще:  Защитное зануление электроустановок

Если вы хотите защитить домашнюю электросеть только от пробоя изоляции и пожара (базовая защита), одного такого устройства, как правило, будет достаточно.

Четвертое.

Дом с воздушным вводом, и вы хотите кроме базовой защиты обеспечить защиту электронных потребителей (холодильник, стиральная машина, радиоаппаратура и т. п.). Тогда, кроме УЗИП Т1 или Т1+Т2 в щите учета, в распределительном щите в доме устанавливается УЗИП 2 класса, с маркировкой Т2. Такие устройства тестируются формой тока 8/20 мкс и предназначены для защиты от коммутационных помех или как вторая ступень защиты при ударе молнии.

Пятое. Дом с воздушным вводом, и кроме базовой защиты и защиты электронных потребителей, нужно обезопасить особо чувствительное или ценное электронное оборудование (компьютер с важными данными, Hi-End аппаратуру и т. п.). В этом случае, кроме УЗИП в щите учета и в распределительном щите, непосредственно рядом с защищаемым оборудованием устанавливаются УЗИП 3 класса.

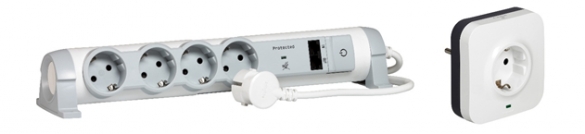

Они обычно изготавливаются в виде сетевых фильтров или переходников, подключаемых к розетке.

Шестое. Требуемое количество полюсов УЗИП, устанавливаемых в щитах, определяется следующим образом: число полюсов должно быть на единицу меньше, чем число жил в питающем кабеле.

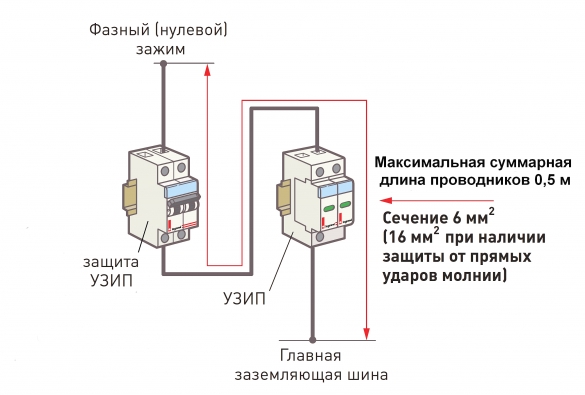

Седьмое. УЗИП, устанавливаемые в щитах, подключаются через отдельный аппарат защиты от сверхтоков.

Дело в том, что большинство УЗИП выполнены на базе варисторов, и, как любые другие элементы электрических цепей, могут повреждаться при работе в режимах, не предусмотренных техническими характеристиками. Это сопровождается протеканием через УЗИП сверхтока и если его своевременно не отключить, то может возникнуть пожар. Большинство производителей рекомендует для защиты УЗИП использовать модульные автоматические выключатели, однако многолетняя практика показала, что для этих целей лучше подходят более эффективные и надежные предохранители.

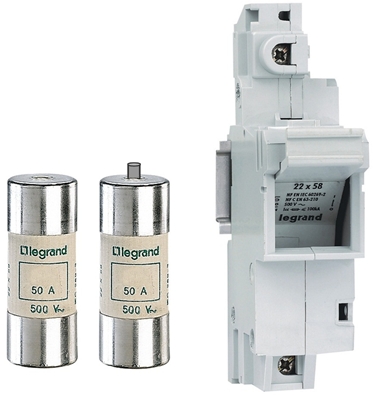

Предохранители устанавливаются в модульные держатели-разъединители. Для удобства контроля исправности предохранителей следует выбирать модели с индикатором (бойком) срабатывания, который выдвигается из корпуса при перегорании плавкого элемента.

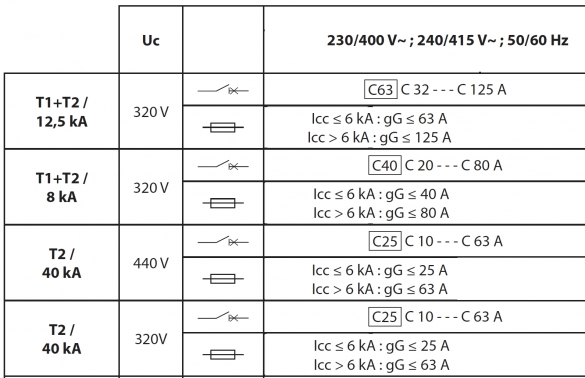

Параметры предохранителя зависят от типа и характеристик УЗИП. Пример рекомендации производителя по выбору защиты УЗИП приведен в таблице. Номинал аппарата защиты УЗИП не должен превышать номинал вводного аппарата защиты.

Восьмое. Даже правильно выбранное УЗИП будет бесполезно, если не выполнить основные правила монтажа (правило полуметра).

Соблюдение рекомендаций специалистов по организации защиты своего дома от ИПН – спокойствие и безопасность домочадцев.

Нужно ли вам устройство для защиты от импульсных перенапряжений

Импульсные перенапряжения в электрических сетях — не редкость. Возникают они при прямых или близких ударах молний, из-за переключений в высоковольтных сетях, а также из-за различных аварийных процессов. При этом особой опасности подвергаются частные домовладения, которые получают питание по воздушной линии электропередачи (ВЛ).

Молния — это электрический разряд атмосферного происхождения, который развивается между грозовым облаком и землей или между грозовыми облаками. Считается, что ток прямого удара молнии, составляет примерно 100 тысяч Ампер, а напряжение до 1 миллиарда Вольт. Форма импульса перенапряжения при ударе молнии показана на рисунке ниже.

Очевидно, что воздействие напряжения в десятки тысяч вольт на электроприборы, рассчитанные на 220В приведет как минимум к выходу их из строя, а чаще — к их возгоранию.

Когда нужно применять УЗИП

Защита зданий и сооружений от возгораний при прямом попадании молнии осуществляется молниеотводами. Для жилых зданий он представляет собой сваренную сетку из стали диаметром 8 мм на плоской кровле, с шагом ячейки 15х15 или трос, протянутый на коньке кровли, если она скатного типа.

Защита техники и электропроводки от воздействий молнии осуществляется специальными аппаратами — устройствами защиты от импульсных перенапряжений. Применение УЗИП при вводе в здание воздушной линией является обязательным. Такое требование предъявляет ПУЭ п.7.1.22. УЗИП могут выглядеть как модули, устанавливаемые на DIN-рейку, или как устройства, встраиваемые в вилки или розетки.

Стоит отметить, что автоматические выключатели и АВДТ не защищают электрооборудование от импульсных перенапряжений и реагируют только на ток КЗ, перегрузки или утечки на землю.

В случае питания дома по КЛ (кабельной линии), что характерно для многоэтажных домов, удар молнии в питающую сеть невозможен. Однако молния способна навести напряжение на больших расстояниях от места удара в землю с формой импульса 8/20 мкс, что менее опасно, но все равно способствует ускоренному старению изоляции электрооборудования. Поэтому применение УЗИП в кабельных сетях является рекомендуемым.

Функции УЗИП

УЗИП используется для защиты электрооборудования от коротких импульсов перенапряжения с фронтом волны 10/350 и 8/20 мкс (Т1/Т2), снижая напряжение до допустимых величин.

Т1 в дроби означает время, за которое импульс достигнет максимального значения в микросекундах. Т2 — время, за которое напряжение импульса снизится до половины от максимального значения. Естественно, что форма волны 10/350 мкс является более опасной, так как перенапряжение дольше воздействует на изоляцию электроустановок, вызывая ее ускоренное старение.

Конструкция и принцип работы УЗИП

УЗИП изготавливаются из оксидно-цинковых варисторов, разрядников или их комбинации. 90% стоимости УЗИП составляют именно эти элементы. В дешевых УЗИП варисторы имеют очень маленькие разрядные токи и часто выходит из строя.

Варисторы — это резисторы с нелинейным сопротивлением. В нормальном режиме сети варисторы имеют бесконечно большое сопротивление, через них ток не течет. При превышении напряжения, сопротивление варистора плавно падает, УЗИП пропускает через себя энергию перенапряжения.

Разрядники представляют собой трубку, наполненную инертным газом, с двумя или тремя электродами. При достижении напряжения определенного значения наступает пробой газового промежутка и срабатывание разрядника. Разрядники срабатывают медленнее, чем варисторы, поэтому их устанавливают между N и PE проводами на малые значения пробивного напряжения, так как в нормальном режиме напряжение между N и PE вовсе отсутствует.

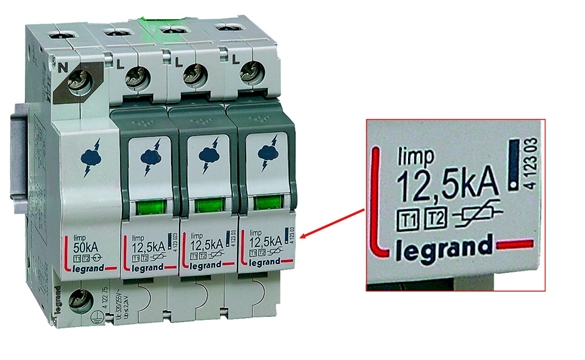

УЗИП может пропустить через себя определенный ток без разрушения конструкции. Эти параметры называются:

  • импульсный ток (если УЗИП рассчитан на форму импульса 10/350 — класс I)
  • максимальный ток разряда (при форме импульса 8/20 — класс II)

Правильно выбрать эти параметры могут помочь специалисты техподдержки. В большинстве случаев типовым считается ток 12,5 кА для УЗИП класса I и 40 кА для класса II.

Классификация УЗИП

УЗИП делятся на три категории, в зависимости от класса испытания, а соответственно и места установки в сети — I, II, III. Согласно «Зоновой концепции» для полноценной защиты от перенапряжений следует устанавливать УЗИП разных классов каскадно, на стыке зон защиты:

1) В щите учета на опоре или на доме (снаружи) до счетчика следует устанавливать УЗИП класса I. Это устройство рассчитано на поглощение импульсов перенапряжения с формой волны 10/350 мкс и защищает от прямых ударов молнии в линию электропередачи или систему молниезащиты дома.

2) В распределительном щитке дома должен быть установлен УЗИП класса II. В функции этого аппарата будет входить гашение остаточного импульса, который прошел через УЗИП класса I, а также защита от перенапряжений, вызванных коммутацией в высоковольтных сетях.

3) В розетках, к которым подключается высокочувствительная цифровая техника, встраивается УЗИП класса III, которое будет выполнять функцию фильтрации высокочастотных помех.

При этом стоит иметь в виду, что между разными классами УЗИП должно выдерживаться расстояние не менее 15 метров кабеля, либо должен быть установлен специальный разделительный дроссель, иначе самая «слабая» ступень защиты примет на себя максимальную энергию импульса и выйдет из строя.

Исполнения УЗИП

УЗИП подключаются параллельно защищаемого оборудования и представляют собой корпус со сменными модулями или монолитную конструкцию.

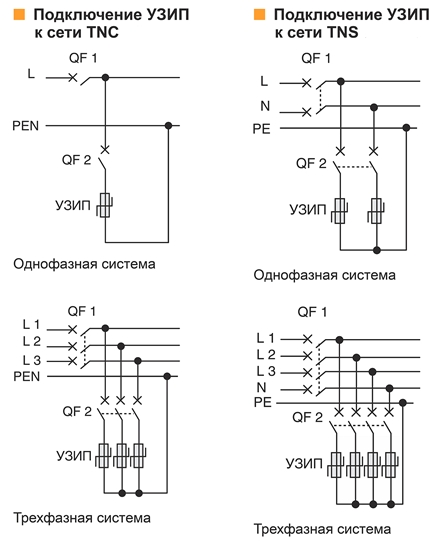

В зависимости от системы заземления, принятой на объекте, УЗИП нужно подключать по разному. Самыми распространенными в жилом секторе являются системы TN-C, TN-S и TT.

Система заземления TN-C

  • однофазная — варистор между L-N
  • трехфазная — варисторы между L1. L3-PEN

Система заземления TN-S

  • однофазная — варистор между L-PE, варистор между N-PE
  • трехфазная — варистор между L1. L3-PE, варистор между N-PE

Система заземления TТ

  • однофазная — варистор между L-N, разрядник между N-PE
  • трехфазная — варистор между L1. L3-N, разрядник между N-PE

Защита УЗИП

Несмотря на то, что УЗИП является устройством защиты электросети, оно само должно быть защищено от повреждений, которое может возникнуть из-за разрушения элементов конструкции в момент поглощения энергии перенапряжения. Нередко бывали случаи, когда из-за неграмотной защиты, УЗИП сами становились причиной возгораний.

  • Класс I должен быть защищен предохранителями на ток до 160А
  • Класс II должен быть защищен предохранителями на ток до 125А

Если ток предохранителя больше указанного, то должен быть установлен дополнительный предохранитель, защищающий оборудование щита от разрушения УЗИП.

В случае воздействия длительного перенапряжения на УЗИП, варисторы начнут пропускать ток и сильно нагреваться. Встроенный терморасцепитель отключает устройство от сети в случае, если температура варистора достигнет критического значения.

Допускается защищать УЗИП автоматическими выключателями с предельной коммутационной способностью (ПКС) не менее 6кА. Но устройства I может быть защищены только предохранителями, так как они могут отключить намного большие токи КЗ при воздействии повышенного напряжения. Например, предохранитель на рисунке имеет отключающую способность 50 кА.

Таким образом, правильное применение устройств защиты от импульсных перенапряжений позволит эффективно защитить электрооборудование от повреждений, вызванных перенапряжениями в сети.

УЗИП — что это такое, описание и схемы подключения в частном доме

Перенапряжение — это превышение максимального показателя напряжения для той или иной сети. Под импульсным перенапряжением понимается резкий скачок напряжения между фазой и землей, который занимает долю секунды. Такой перепад напряжения опасен не только для линии, но и для подключенных к ней электроприборов. Чтобы не допустить подобной ситуации, используется устройство защиты от импульсных перенапряжений.

Читать еще:  Чем опасно самостоятельное выполнение заземления в квартире (переделка TN-C в TN-C-S)

Что такое УЗИП и для чего оно нужно?

УЗИП — это устройство защиты от импульсных перенапряжений, которое обеспечивает защиту электроустановок до 1 кВ. Устройство защищает от перенапряжений в электросети, а также от грозовых воздействий посредством отвода импульсов тока на землю.

УЗИП применяют только в низковольтных силовых распределительных системах. Данное устройство подходит как для промышленных предприятий, так и для жилых строений.

УЗИП бывает двух типов:

  • ОПС — ограничитель перенапряжений сети;
  • ОИН — ограничитель импульсных напряжений.

Принцип действия и устройство

Принцип работы УЗИП заключается в применении варисторов — нелинейный элемент в виде полупроводникового резистора сопротивления от приложенного напряжения.

УЗИП имеет два вида защиты:

  • Несимметричный (синфазный) — при перенапряжении устройство направляет импульсы на землю (фаза — земля и нейтраль – земля);
  • Симметричный (дифференциальный) — при перенапряжении энергия направляется на другой активный проводник (фаза — фаза или фаза – нейтраль).

Чтобы лучше понять принцип работы УЗИП приведем небольшой пример.

Нормальное напряжение цепи 220 В, а при возникновении импульса в этой самой цепи напряжение резко поднимается, например, при ударе молнии. При резком скачке напряжения, в УЗИП уменьшается сопротивление, что приводит к короткому замыканию, которое в свою очередь приводит к срабатыванию автоматического выключателя и в последствии к отключению самой цепи. Таким образом обеспечивается защита электрооборудования от резких перепадов напряжения, не допуская протекания через него импульса высокого напряжения.

Разновидности УЗИП

Устройства защиты от импульсных перенапряжений бывают с одним и двумя вводами, и подразделяются на:

  • Коммутирующие;
  • Ограничивающие;
  • Комбинированные.

Коммутирующие защитные аппараты

Характерной особенностью коммутирующих устройств является высокое сопротивление, которое при возникновении сильного импульса в напряжении мгновенно падает до нуля. Принцип работы коммутирующих устройств основывается на разрядниках.

Ограничители сетевого перенапряжения (ОПН)

Для ограничителя сетевых напряжений также характерно высокое сопротивление. Его отличие от коммутирующего аппарата только в том, что снижение сопротивления происходит постепенно. ОПН основывается на работе варистора (резистора), который используется в его конструкции. Сопротивление варистора находится в нелинейной зависимости от воздействующего на него напряжения. При резком увеличении напряжения происходит также резкое увеличение силы тока, который проходит непосредственно через варистор и таким образом сглаживаются электрические импульсы, после чего ограничитель сетевого напряжения возвращается в первоначальное состояние.

Комбинированные УЗИП

УЗИП комбинированного типа объединяют в себе разрядники и варисторы, и могут выполнять как функцию разрядника так и ограничителя.

Классы УЗИП

Существует всего три класса устройств по степени защиты:

  • Устройство I класса (категория перенапряжения IV) — защищает систему от прямых ударов молнии, и устанавливается в главном распределительном щите или в вводно-распределительном устройстве (ВРУ). Обязательно нужно использовать данное устройство, если здание находится на открытой местности и окружено множеством высоких деревьев, что увеличивает риск грозового воздействия.
  • Устройство II класса (категория перенапряжения III) — используется как дополнение к устройству I класса для защиты сети от коммутационного воздействия, т.е. от внутреннего перенапряжения сети. Устанавливается в распределительном щите.
  • Устройство III класса (категория перенапряжения II) — применяется для защиты от остаточных атмосферных и коммутационных перенапряжений, а также для устранения высокочастотных помех прошедших через устройство II класса. Проводится монтаж как в обычные розетки или разветвительные коробки, так и в сами электроприборы, которые необходимо обезопасить.

Классификация по степени разряда тока:

  • Класс В — разрядки воздушные или же газовые с током разряда от 45 до 60 кА. Устанавливаются на вводе в здание в главном щите или в вводно-распределительном устройстве.
  • Класс С — варисторные модули с токами разряда порядка 40 кА. Устанавливаются в дополнительных щитах.
  • Классы С и D применяются в тандеме в случае, если необходим подземный кабельный ввод.

ВАЖНО! Расстояние между УЗИП должно быть не меньше 10 метров по длине проводки.

Как выбрать УЗИП?

Первое, что нужно сделать при выборе УЗИП это определить систему заземления, которая используется в здании.

Система заземления бывает трех типов:

  • TN-S с одной фазой;
  • TN-S с тремя фазами;
  • TN-C или TN-C-S с тремя фазами.

Не менее важно обратить на выдерживаемую температуру при приобретении устройства. Большинство УЗИП рассчитано на работу при температуре до -25. Если в вашем регионе очень холодный климат, и зимы бывают суровыми, тогда электрощит не должен находиться на улице, иначе устройство выйдет из строя.

При выборе УЗИП также необходимо учесть следующие факторы:

  • Значимость защищаемого оборудования;
  • Риск воздействия на объект: местность (город или пригород, равнинная открытая местность), зона с особым риском (деревья, горы, водоем), зона особых воздействий (молниеотвод на расстоянии от здания менее 50 метров, который представляет опасность).

В связи с положением, при котором возникла необходимость установки УЗИП, выбирается подходящий класс (I, II, III).

Также важно учитывать выдерживаемое устройством напряжение. Для устройств I-го класса этот показатель не превышает 4 кВ. Устройство II класса выдерживает уровень напряжения до 2,5 кВ, а устройство III класса до 1,5 кВ.

Еще одним важным параметром при выборе УЗИП является максимальное длительное рабочее напряжение — действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Этот параметр должен быть равен номинальному напряжению в сети. Подробно можно ознакомиться с информацией в стандарте МЭК 61643 — 1, приложение 1.

При подключении УЗИП для защиты оборудования важно учитывать его номинальный постоянный или переменный ток, который может поддаваться нагрузке.

Как подключить УЗИП в частном доме?

Установка УЗИП производится в зависимости от показателя напряжения: 220В (одна фаза) и 380В (три фазы).

Схема подключения может быть направлена на бесперебойность или на безопасность, нужно определить приоритеты. В первом случае может временно отключиться молниезащиты для того, чтобы не допустить перебоя в снабжении потребителей. Во втором же случае недопустимо отключение молниезащиты, даже на несколько секунд, но возможно полное отключение снабжения.

Схема подключения в однофазной сети системы заземления TN-S

При использовании однофазной сети TN-S к УЗИП нужно подключить фазный, нулевой рабочий и нулевой защитный проводник. Фаза и ноль сначала подключаются к соответствующим клеммам, а затем шлейфом к линии оборудования. К защитному проводнику подключается заземляющий проводник. УЗИП устанавливается сразу после вводного автомата. Для облегчения процесса подключения все контакты на устройстве обозначены, поэтому сложностей не должно возникнуть.

Пояснение к схеме: А, В, С – фазы электрической сети, N – рабочий нулевой проводник, PE – защитный нулевой проводник.

СПРАВКА. Рекомендуется использовать предохранители для дополнительной защиты УЗИП, которые ставятся непосредственно на само устройство.

Схема подключения в трехфазной сети системы заземления TN-S

Отличительной особенностью трехфазной сети TN-S от однофазной является то, что от источника питания исходит пять проводников, три фазы, рабочий нулевой и защитный нулевой проводники. К клеммам подключается три фазы и нулевой провод. Пятый защитный проводник подключается к корпусу электроприбора и земле, то есть служит некой перемычкой.

Схема подключения в трехфазной сети системы заземления TN-C

В системе подключения заземления TN-C рабочий и защитный проводник объединены в один провод (PEN), это и является главным отличием от заземления TN-S.

Система TN-C является более простой и уже довольно устаревшей, и распространена в устаревшем жилом фонде. По современным нормам применяется система заземления TN-C-S, в которой находятся по отдельности нулевой рабочий и нулевой защитный проводники.

Переход на более новую систему необходим для того, чтобы избежать поражения электрическим током обслуживающего персонала, и ситуаций с возникновений пожара. Ну и конечно же в системе TN-C-S лучше защита от резких импульсных перенапряжений.

Во всех трех вариантах подключения при перенапряжении ток направляется на землю через кабель заземления или же через общий защитный провод, что не дает импульсу навредить всей линии и оборудованию.

Ошибки при подключении

1. Установка УЗИП в электрощитовую с плохим контуром заземления.

При допущении подобной ошибки можно лишиться не только всех электроприборов, но и самой щитовой при первом попадании молнии, так как от защиты с плохим контуром заземления не будет никакого толку, и соответственно никакой защиты.

2. Неправильно выбранное УЗИП, которое не подходит под используемую систему заземления.

Перед покупкой устройства обязательно узнайте какая система заземления используется в вашем доме, а при покупке тщательно ознакомьтесь с его техдокументацией во избежание ошибок.

3. Использование УЗИП не того класса.

Как уже разбирали выше, есть 3 класса устройств защиты от импульсного перенапряжения. Каждый класс соответствует определенной щитовой, и должен устанавливаться согласно правилам и нормам.

4. Установка УЗИП только одного класса.

Часто бывает недостаточно установки УЗИП одного класса для надежной защиты.

5. Перепутан класс устройства и место его назначения.

Бывает и такое, что приборы класса B ставятся в распределительный щит квартиры, приборы класса С в ВРУ здания, а приборы класса D перед электронной аппаратурой.

Что такое УЗИП? Ограничители перенапряжения, разрядники и ОПН, воздушные, вентильные, модульные варианты

К устройствам защиты от импульсных перенапряжений (УЗИП) в соответствии с ГОСТ Р 51992-2011 относятся приборы, предназначенные для защиты электроустановок и электрических сетей от последствий перенапряжений, возникающих в переходных режимах, а также вследствие ударов молнии, про них и поговорим на СтабЭксперт.ру.

УЗИП предназначены для подключения к сетям переменного тока, имеющего частоту 50 – 60 Гц напряжением до 1000 вольт, а также к цепям постоянного тока напряжением до 1500 вольт.

Классификация устройств

Стандартом предусмотрена классификация устройств по следующим параметрам:

  • числу вводов;
  • по способу осуществления защитных функций;
  • по месту расположения;
  • по способу монтажа;
  • по набору защитных функций;
  • по степени защиты наружной оболочки;
  • по роду тока питания.
Читать еще:  Контур заземления

Так выглядят устройства для защиты от грозовых и коммутационных перенапряжений.

По признаку количества вводов приборы защиты делятся на одновводные, то есть, имеющие один ввод и двухвводные. Защита может осуществляться различными способами, существуют устройства коммутирующего типа, приборы, осуществляющие ограничение напряжения, а также аппараты комбинированного типа. Место установки защиты зависит от вида защищаемого оборудования. Установка может осуществляться как наружно, так и внутри помещений. Способ установки аппаратов может быть стационарным либо переносным. Виды защит, содержащиеся в приборе, могут составлять комбинации из схем различных типов:

  • защиты теплового типа;
  • защиты, реагирующей на появление токов утечки;
  • защиты от сверхтока.

Степень защиты по IP должна соответствовать условиям эксплуатации. Приборы могут питаться переменным или постоянным током.

Типы УЗИП

Основной принцип защиты сетей и электрооборудования от грозовых и коммутационных перенапряжений заключается в подключении заземляющего контура для принятия импульсного разряда и снижение волны перенапряжения. Осуществляется это двумя путями:

  • разрядом импульса перенапряжения через воздушный промежуток;
  • снижением уровня перенапряжения посредством применения нелинейного элемента.

Разрядники

Принцип работы разрядников основан на способности высокого напряжения пробивать воздушный промежуток. Напряжение пробоя промежутка зависит главным образом от величины воздушного зазора.

Воздушный разрядник

Конструкция воздушного разрядника очень проста. Величина воздушного зазора между фазным и заземляющим проводом выбирается таким образом, что он гарантированно не пробивается при рабочем напряжении, но в случае кратного увеличения этого значения происходит пробой. При этом образуется электрическая цепь через дуговой разряд между фазой и защитным заземлением. Импульс тока, уходящий в заземляющее устройство, снимает перенапряжение и защищает силовые цепи от повреждения.

Вентильный разрядник

Усовершенствованной моделью воздушного разрядника является разрядник вентильного типа. Конструкция вентильного разрядника включает в себя несколько компонентов:

  • искровой промежуток, разделённый на несколько воздушных зазоров;
  • резистора.

Рабочий резистор представляет собой набор последовательно соединённых между собой дисков, изготовленных из вилита или тирита. Свойства этих материалов таковы, что вольт-амперная характеристика рабочего сопротивления является нелинейной. Это свойство позволяет пропускать большие импульсные токи перенапряжений при малом падении напряжения на самом элементе. Благодаря нелинейности характеристики разрядник получил название вентильный. Срабатывание вентильных разрядников происходит практически бесшумно, кроме этого, не наблюдается такое обильное выделение газа и пламени как в случае с воздушным разрядником.

ОПН — ограничители перенапряжения

Ограничители перенапряжения являются следующим этапом эволюции устройств, защищающих от импульсных бросков напряжения. Данный прибор не содержит воздушных промежутков. Основным элементом устройства является варистор. Если быть более точным, набор варисторов. Для получения необходимых рабочих характеристик варисторы соединяются между собой в последовательные или параллельно – последовательные блоки.

Основу варистора составляет оксид цинка. В процессе изготовления варистора добавляются также оксиды других металлов. СтабЭксперт.ру напоминает, что в результате, готовое изделие представляет собой набор p–n переходов, соединённых параллельно и последовательно. Наличие данных полупроводниковых переходов определяет нелинейные свойства варистора. Варисторы заключены в фарфоровый или полимерный корпус ограничителя перенапряжения. Сопротивление варисторов ОПН очень велико в диапазоне рабочего напряжения. При возникновении импульсного броска напряжения, сопротивление ОПН резко падает, пропуская импульсный ток на землю.

Ограничители перенапряжения имеют некоторые конструктивные и функциональные различия. Классификация ОПН осуществляется по следующим признакам:

  • материалу изоляции;
  • конструкции устройств;
  • рабочему напряжению;
  • месту монтажа.

По поводу изоляции уже было сказано, применяется фарфор либо полимерная композиция. Конструктивно ограничители перенапряжения бывают одноколонковыми и многоколонковыми. ОПН выпускаются для каждого класса напряжения: 6-10 киловольт и выше. Монтируются ограничители перенапряжения в закрытых или открытых распределительных устройствах (ЗРУ, ОРУ).

Домашние модульные УЗИП для установки в распределительных устройствах 0,4 кВ

Для защиты внутридомовой электропроводки и бытовой техники от бросков напряжения, имеющих грозовую и переходную природу, многие производители электротехники выпускают компактные приборы модульного исполнения, которые удобно располагаются в распределительных шкафах.

Подобные УЗИП ставят на DIN-рейку.

Монтаж

Подключаются модульные УЗИП между фазным и защитным заземляющим проводом. Присоединение должно осуществляться после автоматического выключателя. При этом в момент возникновения перенапряжения и открывания варистора устройства, повышенный ток варистора протекает через выключатель, вызывая срабатывание защиты. Отключаясь, автоматический выключатель разрывает связь нагрузки с внешней сетью, являющейся источником повышенного напряжения.

УЗИП — устройство защиты от импульсных перенапряжений

Периодические скачки напряжения негативно сказываются на работе электроники в доме. Они могут возникать по разным причинам (гроза, ремонт, аварии и т.д.). УЗИП является устройством защиты от перенапряжения, позволяя обезопасить электронику от внешних воздействий.

Назначение УЗИП

Устройство используется для ограничения переходного напряжения и перенаправления тока в землю. Таким образом, амплитуда тока снижается до приемлемых значений, безопасных для техники. УЗИП выполняет целый ряд функций:

  • Защита при коротких замыканиях – нивелирует последствия перенапряжения.
  • Молниезащита – обеспечивает полную защиту в момент удара грозы.
  • Защита от скачкообразного напряжения – может быть спровоцирован подключением нового электрооборудования к сети (электродвигатели, силовые агрегаты, приборы для преобразования энергии и т.д.).

Принцип работы устройства основан на использовании нелинейных элементов (резисторов). Это полупроводниковые приборы с двумя выводами, которые нелинейно зависимы от тока. То есть при скачке напряжения, сопротивление проводника начинает резко снижаться.

Падение сопротивления становится причиной перенаправления тока в землю, короткого замыкания и отключения сети. Как следствие, ограничитель полностью защищает бытовую технику в доме.

Разновидности УЗИП

Устройства защиты от импульсного перенапряжения классифицируются на несколько категорий:

  • УЗИП 1 класса – используется для защиты воздействия грозы. Может выдерживать импульсы 10/350 мкс (находится в пределах 25-100 кА). Данное устройство поставляется с вводно-распределительным аппаратом промышленных, жилых и офисных зданий.
  • УЗИП 2 класса – предназначен для защиты от напряжений (импульсом 8-10 мкс), связанных коммутационными процессами. Также будет полезен при попадании молнии и нестабильной работы электроснабжения. Устанавливается в распределительных щитках.
  • УЗИП 3 класса – данное устройство позволяет обезопасить электрооборудование при остаточных скачках напряжения и несимметричном распределении тока. Является дополнительным барьерным элементом для особо чувствительного оборудования (охранная, пожарная сигнализация, контроль доступа, видеонаблюдение), рядом с которым и монтируется.

Особенности выбора УЗИП

При создании цепи защиты от перенапряжения, обычно используются все три класса УЗИП, каждый из которых предназначен для определённого уровня импульса. На вводе монтируются аппараты класса 1 (разрядники), в этажном щитке дома ставится УЗИП класса 2 и в непосредственной близости к электрооборудованию дополнительно монтируется УЗИП 3 класса.

Чтобы вся цепь работа правильно, расстояние по кабелю между аппаратами должно составлять минимум 10 метров. Если данное условие выполнить не удаётся, потребуется подключение дросселя, который сможет восстановить сопротивление проводов.

Выбирая УЗИП, следует ориентироваться на следующие характеристики:

  • частота тока,
  • номинальное и максимальное напряжение,
  • уровень напряжения защиты,
  • номинальный и максимальный импульс тока.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Что такое УЗИП: классификация и применение

Понятием « импульсное перенапряжение » обозначают кратковременное ( длящееся несколько десятков миллисекунд ) и резкое увеличение напряжение . Импульсные разряды могут нанести серьезный ущерб электрическому оборудованию и сетям , поэтому в системы внутренней молниезащиты включают специальные устройства , предназначенные для защиты от резких перепадов напряжения , устройства защиты от импульсных перенапряжений ( сокращенно УЗИП ). Они позволяют обеспечить комплексную защиту электротехнических приборов , зданий , промышленных конструкций .

Использование внутренней молниезащиты вообще и УЗИП в частности позволяет защитить дорогостоящую и чувствительную к перепадам напряжений технику , которая есть в любом офисе или промышленном предприятии : серверы , источники питания ( включая бесперебойные ), компьютерные и низковольтные сети , системы мониторинга и управления , системы управления вентиляцией и т.п.

УЗИП , как правило, размещаются в обычных электрощитах, в щитах молниезащиты , либо непосредственно на линиях электрических сетей. В зависимости от технических характеристик и исполняемых функций, УЗИП классифицируют на несколько видов.

Классификация УЗИП

УЗИП класса 1 используются для защиты от прямого удара молнии в молниезащитную систему здания либо линию электропередач. Их устанавливают на входе в здание, в специальном вводно-распределительном устройстве (сокращенно — ВРУ) либо в главный распределительный щит (ГРЩ). УЗИП первого класса нормируют импульсным током Iimp, форма волны – 10/350 мкс. Устройство соответствует стандарту МЭК 61643-1.

УЗИП класса 2 используются для предотвращения возникновения в сети коммутационных помех, либо в качестве резервной ступени при прямом ударе молнии. Форма волны 8/20 мкс. УЗИП второго класса состоят из сменных модулей с сигнальными индикаторами (зеленый для нормального состояния, оранжевый – необходима замена кассеты) и основания. УЗИП-2 могут оснащаться дополнительными сигнальными контактами для передачи сигнала о статусе устройства на расстоянии.

УЗИП класса 1+2 используются для обеспечения защиты отдельных жилых домов, в которых установлена молниезащита или внешние теле- и радиоантенны, либо домов, имеющих воздушный ввод для линий электропередач.

УЗИП 230-400В используются для защиты оборудования, питаемого воздушными ЛЭП. Они устанавливаются непосредственно за автоматическим выключателем на вводе. Их подключают к клемме «земля» электрощита. Такие УЗИП оборудованы встроенной тепловой защитой, конструктивно не отличаются от УЗИП класса 2 – имеют основание и сменный блок с индикатором (возможна и дистанционная передача сигнала). Используются в сетях с напряжением 230/400 вольт. Частота 50 или 60 Гц.

УЗИП для защиты телефонных линий применяют для контроля напряжения в линиях, подключенных к телефонам, модемам, факсам. Эти устройства ориентированы, прежде всего, на борьбу с перенапряжениями, возникающими в результате атмосферных явлений. Их монтируют в электрический шкаф, и, кроме того, в щит кат. № 011-95. Устройства подключают непосредственно к телефонным линиям и оснащены индикатором – зеленый цвет – разрядник в рабочем состоянии, оранжевый – необходимо заменить модуль. УЗИП для защиты телефонных линий соответствуют нормативу IEC 61643-21.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
