Собираем электрощит для частного дома на 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

  • плоскогубцы;
  • плоская и фигурная отвёртки;
  • обжимные клещи;
  • монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

  1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
  2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
  3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
  4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
  5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Читать еще:  Как отремонтировать люстру своими руками

Видео по теме

Подключение 15 кВт в частный дом. Схема подключения

Если вы владелец дачи или загородного дома (а, может быть, собираетесь влиться в аудиторию застройщиков), и ваш участок находится в населенном пункте, где разрешено использование земель для ИЖС (индивидуальное жилищное строительство), то по закону вам полагается подключение к сетям с полноценной мощностью 15 кВт. Тогда как в дачных кооперативах и садовых товариществах используют мощность 4 или 6 кВт.

Мощность в 15 кВт позволит организовать уютную домашнюю жизнь, где огромное значение имеют бытовые электрические приборы, их количество и эксплуатационные возможности.

Электромонтажные работы проводятся по проекту, который создан на базе технических условий (ТУ). А этот документ разрабатывается индивидуально для каждого хозяйства. Для этого вы должны подать заявление в энергоснабжающую организацию, где указать желаемую мощность подключения (15 кВт) и напряжение (230/400В). Эти значения вы получите, предварительно рассчитав суммарную мощность потребления ваших электроприборов.

Учитывая данные вашего заявления и возможности линии электропередач, местные электрические сети или организация, которой они принадлежат, выдает вам ТУ, где будут указаны цифры разрешенной мощности, а также величина сечения кабелей линии, их марка и тип. А также требования к заземлению, молниезащите, коммутационной и защитной аппаратуре, счетчику, автоматам, УЗО.

В создании проекта, который выполняют специализированные и лицензированные организации на основании данного ТУ, ПУЭ и СНиП, вы должны принимать живое участие, чтобы быть в курсе всех нюансов.

Электромонтажные работы

Подробнее на оформлении документации для подключения электроснабжения мы останавливаться не будем, это отдельная тема. Наша задача определиться с материалами и устройствами для внешних монтажных работ, которые хоть и являются промежуточным этапом в подключении, но самым ответственным, поскольку, связаны с безопасностью человека.

Однофазный или трехфазный ввод?

Как для трехфазной, так и для однофазной сети разрешенная мощность указана в ТУ. Это может быть 15 кВт для обоих вариантов, то есть выгода трехфазной сети заключается не в мощности, а возможности использования вводного кабеля меньшего сечения и уменьшения нагрузки, поскольку ток распределяется по 3-м фазам. Поэтому, в трехфазной сети и номинал вводного автомата будет меньшим.

Но вводный распределительный щит при этом будет увеличен по габаритам, поскольку сам счетчик больше однофазного, а также автоматические выключатели занимают 3-4 модуля. Трехфазные УЗО тоже обладают большими габаритами. Это недостаток трехфазного ввода в дом, но он не очень существенен по сравнению с такими преимуществами, как возможность подключения в доме асинхронных электроприводов, электрокотлов, обогревателей, электроплит.

Чтобы не было перекоса фаз от мощных электроприемников, электрик-монтажник должен максимально равномерно распределить нагрузку. Рабочее напряжение трехфазной сети – 380В, поэтому, чтобы исключить опасность пожара и поражения током, будет не лишним установить трехполюсный дополнительный автомат прямо перед вводом в дом. Это спасает от короткого замыкания на вводе.

Внешнее подключение и электрощит

В подключении частного дома к электроснабжению чаще всего используется воздушный ввод (что тоже указано в ТУ) с установкой шкафа учета электроэнергии (ШУЭ) для исключения случаев хищения электроэнергии и проблем сдачи электроснабжения на коммерческий учет.

По нормативам вводный кабель должен иметь сечение не менее 16 мм2, если жила в нем алюминиевая, и 10 мм2 — если медная, при расстоянии от опорного столба 25 м. Для расстояния менее 25 м — сечение алюминиевого провода — 10 мм2, медного — 4 мм2.

Если вы определились со способом подключения от столба к дому (воздушный или подземный), а также типом и сечением кабеля, то остается разобраться, как именно подключается провод к дому, откуда делается дальнейшая разводка к приборам.

Сечение провода выбирается согласно ПУЭ по длительно допустимому току. При воздушном вводе используется самый распространенный кабель ВВГ или ВВГнг (современный вариант), а также кабель АВВГ и СИП (самонесущий провод). Кстати, при подземном вводе чаще всего используют кабель ВБбШв или АВБбШв. Как вы уже поняли, наличие или отсутствие буквы «А» означает алюминиевую жилу.

Значение сечения кабеля, длительно допустимый ток для него берутся из ПУЭ. Оптимальные сечения для вводного кабеля — это 10, 16, 25 мм2, при max допустимом токе соответственно: 50, 70, 85А (для подземного ввода), и 80, 100, 140А — для воздушного. Например, к медному проводу сечением 10 мм2 можно подключить мощность от 15 кВт на напряжение 230В и от 30 кВт на напряжение 380 В.

Если главная заземляющая шина у вас будет находиться на столбе, а не в шкафу, то кабель от столба должен быть пятижильный (например, производителя «Москабель» ВВГ5 х 4,0) — три фазы, рабочий ноль (N) и защитный ноль (PE).

Качественную кабельную продукцию производят отечественные компании: «Москабель», «Севкабель», «Конкорд», Nexans.

Место ввода в дом должно располагаться на высоте 2,75 м. Бывает, что высоты дома не хватает, тогда в отверстие в крыше или стене устанавливается специальная трубостойка, прямая или изогнутая (гусак). Если же дом высокий, то распределительный шкаф с УЗО монтируется на стену, куда и ведется кабель от столба.

По правилам, расстояние от столба до дома должно быть меньше 25 м, чтобы не устанавливать дополнительную опору. В шкафу учета и распределения электроэнергии предусматриваются все устройства, необходимые для защиты, учета и дальнейшей разводки электричества в доме:

  • вводное устройство — автомат или рубильник типа РПС;
  • электросчетчик (электронный или индукционный);
  • устройство защитного отключения (УЗО);
  • ряд автоматических выключателей, защищающих сеть от токов КЗ и от перегрузок. Здесь можно применять и ДИФы — (дифференциальные автоматические выключатели).

Вводный автомат или рубильник включен в цепь перед счетчиком для возможного отключения всех фаз питающего напряжения. Это делается для того, чтобы можно было произвести замену счетчика с безопасностью.

Для коммерческого учета электроэнергии в шкафу устанавливается счетчик. По необходимости вы выбираете счетчик электроэнергии для однофазной сети (220/230В) или трехфазной (220/380В), однотарифный или многотарифный. При подведенной мощности 15 кВт вполне достаточно, чтобы максимальный ток нагрузки счетчика находился в интервале 50-60А. Это соответствует номиналу вводного автомата не более 40А. Модели современных счетчиков: «Меркурий» 200.02 220В 5(50)А — предназначен для однофазных цепей, «Меркурий» 230 ART-03 5(7,5)А — для трехфазных.

УЗО защищает человека от удара током, дом — от пожара, поэтому, ставить его в электрощит надо обязательно. Вместо УЗО можно использовать дифференциальный автомат.

1Вводный автомат
2Счетчик
3Противопожарное УЗО
4Общая нулевая шина
5Автоматы для освещения
6УЗО для потребителей 2, 3, 4
7Автоматы для потребителей 2, 3, 4
8Дополнительная нулевая шина
9Дифференциальный автомат
10УЗО для потребителей 5, 6, 7
11Автоматы для потребителей 5, 6, 7
12Дополнительная нулевая шина
13Шина заземления

В наших электрических сетях нередки скачки и перепады напряжения, от которых защитит стабилизатор напряжения. Он сглаживает колебания, подавая на выход 220В. При понижении напряжения менее 160В, либо при повышении более 280В стабилизатор обычно отключается от внешней сети и обесточивает приборы-потребители, предохраняя их от поломок. Особенно чувствительна к скачкам аудио- и видеотехника, а также электролампочки, которые мерцают и срок их службы сокращается.

От мощности подключаемой нагрузки зависят габариты стабилизатора, поэтому, они могут быть громоздкими и требуют много места для размещения, при этом, со всех сторон стабилизатора должно быть пространство, что происходило его охлаждение воздушным способом.

В трехфазных сетях используют для каждой фазы свой стабилизатор. Цены на них довольно высокие, они значительно дороже таких устройств, как реле контроля напряжения, которые еще называют «барьерами». Преимущества реле: малые габариты, доступная стоимость, установка в щите на DIN-рейку 35 мм. Например, весьма удобно в эксплуатации реле контроля напряжения VP-40А 220В DigiTOP с цифровым управлением.

В заключение, хочу еще раз обратить ваше внимание на то, что все работы по подключению мощности 15 кВт к частному дому должна проводить организация, за которой закреплено электрооборудование этого района, направив обученных специалистов.

Вводной щиток для частного дома 380в 15квт

Сделано
в России

Щит учетно-распределительный навесной ЩУРн-1/15зо-1 36 УХЛ3 IP31

  • Код товара 9880879
  • Артикул MKM22-N-15-31-ZO
  • Производитель IEK/ЩУРн

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРн 1/15 (400x360x140) IP31 EKF PROxima

  • Код товара 1490725
  • Артикул mb23-1/15
  • Производитель EKF

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРн-3/15 с замком с окном IP31 БУР-3/15И

  • Код товара 9785675
  • Артикул mb23-3/15i
  • Производитель EKF

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩРУн-1/9о IP31 с окном 400х300х140

  • Код товара 9765026
  • Артикул mb23-1/9
  • Производитель EKF

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРн-3/2 IP54 ЩУ-3

  • Код товара 7878443
  • Артикул mb54-3-2
  • Производитель EKF

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРн-1/14 И IP31 БУР-1/14

  • Код товара 1713631
  • Артикул mb23-1/14i
  • Производитель EKF

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩРУН 1/9 окно IP31(400х300х140) Basic

  • Код товара 1646082
  • Артикул mb23-1/9-bas
  • Производитель EKF

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРн 1/12 с окном с шинами IP31 400x300x140

  • Код товара 5783122
  • Артикул mb23-1/12sh
  • Производитель EKF

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРн 1/12 окно IP31(400x300x140) Basic

  • Код товара 257823
  • Артикул mb23-1/12-bas
  • Производитель EKF

Сделано
в России

Щит навесной ЩУРн-1х2/24зо IP31 NRL-2L24Z (NRL-2L24Z)

  • Код товара 9715085
  • Артикул —
  • Производитель SABAJ/NRL

Сделано
в России

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии
Читать еще:  Опрессовка проводов с помощью гильз

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Подключение 15 квт

Технологическое присоединение с 1 июля 2020 года ( Постановление Правительства РФ от 10.03.2020 N 262 ) , изготавливаем и устанавливаем принимающие устройства заявителя в Московском регионе (Москва и МО). Проводим в ыполнение мероприятий со стороны клиента в соответствии с техническими условиями полученными после 01.07.2020г., звоните +7 495 922-17-70, +7 903 685-55-36

Заказ работ и консультация ежедневно, тел.: +7 (495) 922-17-70, 8 903 685-55-36

Технологическое присоединение к электрическим сетям по техническим условиям

Выполнение ТУ МОЭСК на подключение 15 квт, Мособлэнерго, ОЭК и других СО в Москве и Московской области. Круглый год. Ежедневно. Работаем по договору. Гарантия принятия работ 100%. Сертифицированные материалы по ГОСТу.

Выберите раздел ниже и нажмите на него, чтобы подробнее ознакомиться с информацией


У нас можно не только выгодно купить сертифицированное, качественное оборудование для подключения к электрическим сетям, но и заказать шеф-монтаж и пусконаладочные работы по установке данного оборудования «ПОД КЛЮЧ», профессиональными электромонтажными бригадами в г. Москве и Московской области на любых объектах Заказчиков с гарантией, по Договору. Хотите узнать подробнее, проконсультироваться по вопросу подключения 15 квт, позвоните нам +7 495 922-17-70, +7 903 685-55-36

Автомат на 15 квт, какой номинал, ответ 25А : Р = 3*U*I=3*220*25=16 500 В = 16,5 кВт
(формула для расчета эл. мощности P=U∙I, где Р-мощность, U-напряжение, I-сила тока)

Вводной автомат в дом — сли у Вас в ТУ на присоединение к электрическим сетям указано, что максимальная мощность присоединяемых энергопринимающих устройств заявителя составляет 15 кВт (3-х фазный ввод), то номинал автомата — 25А, на другую выделенную мощность можно подобрать вводной автоматический выключатель, нажав на ссылку ниже

Подача заявки на технологическое присоединение через интернет:

На данном официальном сайте Россети Московский регион (ПАО «МОЭСК») можно подать заявку на Договор об осуществлении технологического присоединения (ТП) к электрическим сетям и технические условия (ТУ) в Россети Московский регион (ПАО «МОЭСК») без посещения офиса, через сайт организации.

На данном официальном сайте АО «Мособлэнерго», можно подать заявку на Договор об осуществлении технологического присоединения (ТП) к электрическим сетям и технические условия (ТУ) в АО «Мособлэнерго» без посещения офиса, через сайт организации.

Подключение дома 15 квт, купить оборудование для ВРУ

Поможем подобрать и выгодно купить оборудование для подключения к электросетям. Всегда в наличии трёхфазные электросчётчики и монтажные комплекты для сборки щитов учета ВРУ, соответствующие требованиям сетевых организаций. На различную выделенную мощность, под выданные техусловия (ТУ). Для частных заказчиков и юридических лиц. Комплектующие для вводно-распределительных устройств (ВРУ 15 кВт 380в), для заказа и консультаций звоните по телефонам, указанным в разделе Контакты

Купить ВРУ на 15 кВт, у нас на сайте можно заказать готовые решения уличных щитов учёта для подключения электричества на три фазы. Данный раздел про увеличение мощности до 15 квт и технологическое присоединение (ТП) энергопринимающих устройств (ЭПУ) на базе надежных электросчетчиков марок Меркурий и Матрица, в том числе многофункциональных, имеющих встроенный контроль величины максимальной мощности, а так же PLC и GSM технологии телеметрии, дающие возможность интеграции в локальные системы АСКУЭ. Чаще всего это требуется когда происходит электрификация земельного участка для бытовых нужд потребителя, например, загородного дома или дачного хозяйства. К нам постоянно обращаются по электротехническому оборудованию для обустройства узлов учёта в сети 380 вольт 15 квт по ТУ, которое подходит для реализации дальнейшей возможности подключения к систмам АСКУЭ. Посмотреть варианты компоновки с другими модификациями электросчётчиков, узнать цены на них и заказать, можно в разделе Комплекты для монтажа ВРУ.

Выполнение технических условий на электроснабжение

Заказать выполнение работ по исполнению ТУ (Технические условия на технологическое присоединение), подробнее в разделе ВЫПОЛНЕНИЕ ТЕХНИЧЕСКИХ УСЛОВИЙ (ТУ)

Подключение 15 кВт, осуществляется, когда заявителю в целях технологического присоединения энергопринимающих устройств (ЭПУ), максимальная мощность которых составляет до 15квт включительно, электросетевой компанией выдаются Технические условия для присоединения к электрическим сетям (ТУ). Данные техусловия, предполагают наличие вводного распределительного устройства (ВРУ), оборудования, которое позволяет произвести технологическое присоединение 15 кВт, дающее необходимое подключение 380В. Приёмное устройство, представляет собой узел учета электроэнергии или, как его ещё называют — щит учета 15 кВт, с возможностью уличной установки. По своей сути щит учета электроэнергии уличный, это щитовое устройство (ЩУ), состоящее из непосредственно самого корпуса шкафа (щита металлического или пластикового со степенью защиты не менее IP54, данный уровень или выше, позволяет использование щита на улице), прибора учёта электрической энергии (электросчётчик) и защиты электропринимающего устройства в соответствии заявленной максимальной мощностью (под этим подразумевается автоматический выключатель с подходящим номиналом). Требования к исполнению вводных щитов учета и распределения ВРУ основаны на Правилах устройства электроустановок (ПУЭ), каждый узел учета, в том числе и где мощность 15 кВт, должен собираться, руководствуясь этими правилами. По ПУЭ требуется два автомата, на всех вводах питающих линий и на всех отходящих линиях (п.п. 7.1.24 и 7.1.25). Нам часто задают вопрос на 15 квт сколько ампер автомат, рекомендуем ставить трехполюсный на 25А. Иногда бывают дополнительные требования, они указываются отдельными пунктами в ТУ. Сборка щита учета должна выполняться квалифицированными специалистами, имеющими разрешение на данные электромонтажные работы. Следует заметить, что получаемые заявителями ТУ в целом схожи, но могут отличаться в некоторых нюансах по своим предписаниям, это зависит от требований сетевых организаций на местах. Если Вам необходимо увеличение мощности +до 15 квт, обращайтесь, мы поможем подобрать всё необходимое электротехническое оборудование для данного присоединения.

Тем, кто приобретает у нас комплектующие для ВРУ на 15 кВт, предлагаем следующие услуги и работы:

  • Получение технических условий (ТУ) 15квт
  • Выполнение ТУ — Москва и Московская область «Под ключ»
  • Акт балансового разграничения, Акт технологического присоединения, Акт осмотра электроустановки, пломбировка узла учета

Увеличение мощности электроэнергии до 15 квт (за 550 руб.) Договор ТП (Технологическое Присоединение до 15 кВт) с ПАО «МОЭСК» и другие документы можно посмотреть на сайте МОЭСК.

15 квт подключение — ежедневно многие сталкиваются с данной задачей, к примеру, необходимо электричество 15 квт на дом, когда встает вопрос об осуществлении технологического присоединения к электрическим сетям, например своего земельного участка, начинаются поиски решений. Подключение 380 вольт, 3 фазы, дающие 15 квт, осуществляют электросетевые компании. На территории Москвы и Московской области данные функции выполняет ПАО «МОЭСК», которая является одной из крупнейших распределительных электросетевых компаний России. Основные виды деятельности ПАО «МОЭСК» – оказание услуг по передаче электрической энергии и технологическое присоединение потребителей к электрическим сетям на территории Московского региона. Компания разделена на филиалы, которые в свою очередь разделены на районные электрические сети (РЭС), обслуживающие муниципальные образования, в зоне своей ответственности. С внутренним делением ПАО «МОЭСК» можно ознакомиться на официальном сайте компании по ссылке https://www.moesk.ru/about/filials/ . Выдаваемые РЭС технические условия для присоединения к электрическим сетям, указывают о необходимости установки ЭПУ заявителем на границе земельного участка (ЗУ), обычно на столбе или трубостойке, водного распределительного устройства (ВРУ).

У нас можно заказать и купить щит учета электроэнергии 380в для частного дома 15 квт и всё необходимое для монтажа таких ВРУ — щитовое оборудование, автоматические выключатели (автоматы ABB), ДИФ автоматы, УЗО, ограничители мощности, провод СИП и другие электрокомплектующие.

Полезные материалы касательно электроснабжения 380 вольт и подключение 15 кВт на сайте Forumhouse: https://www.forumhouse.ru/forums/267/

технологическое присоединение до 15 кВт

подключение 15 квт в загородном доме

схема подключения 15 квт и схема подключения 380

технические условия подключения к электрическим сетям

установка ВРУ на трубостойке или столбе на границе (периметре) земельного участка

проектирование электроснабжения 380 V, 15 кВт

15 квт Химки, 15 квт Истра, 15 квт Наро-Фоминск, 15 квт Одинцово, 15 квт Звенигород, 15 квт Руза, 15 квт Можайск, 15 квт Волоколамск, 15 квт Солнечногорск

15 квт Московская область все районы

15 квт Раменский район, 15 квт Одинцовский район; 15 квт Истринский район; 15 квт Наро-Фоминский район; 15 квт Шаховской район; 15 квт Рузский район; 15 квт Можайский район; 15 квт Волоколамский район; 15 квт Лотошинский район

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

3 фазы

Напряжение: 380В

Выделенная мощность: 15 кВт

Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Читать еще:  Асинхронный электродвигатель

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Щит учета электроэнергии 15 кВт 380в для дачного дома

Щит учета электроэнергии 15 кВт 380В серии «ЭКОНОМ» предназначен для подключения к центральной сети электроснабжения дачных и загородных домов, коттеджей и иных построек.

Описание

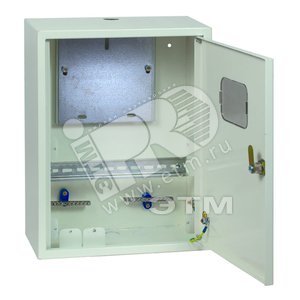

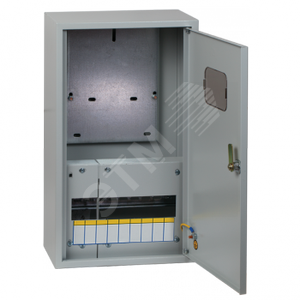

Щит учета – полностью укомплектованный образец электроустановочного оборудования, изготовленный в соответствии с госнормативами ПУЭ. Представляет собой металлический бокс, подходящий для установки на фасад загородного дома или поверхность опоры ЛЭП.
Доступ к размещенным внутри элементам обеспечен распашной дверцей. Визуальный контроль расхода электроэнергии производится посредством специального окошка. Для ввода и вывода кабелей сечением до 16 мм на нижней стенке бокса предусмотрены отверстия, уплотненные сальниками.

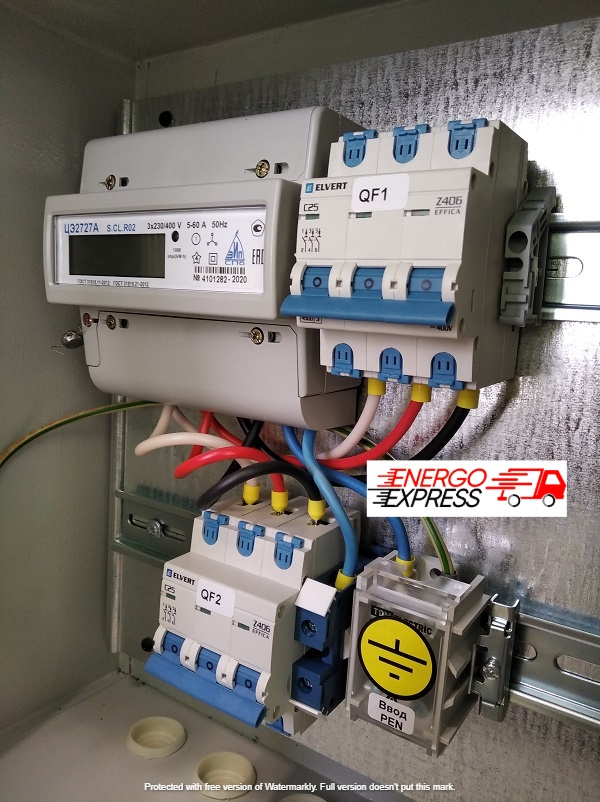

Максимально допустимая нагрузка – 15 кВт при трехфазной коммутации с напряжением 380 В. Первичное и вторичное включение осуществляется с помощью двух трехполюсных автоматических выключателей, контроль потребления энергии – посредством двухтарифного трехфазного электросчетчика. Модель прибора – ЦЭ2727 5-60А двухтарифный.
Особенности
• Корпус изготовлен из стали толщиной 1,2 мм, проваренной в местах стыка сплошным швом и защищенной от коррозии порошковым ЛКП.

• Герметичность внутренней части обеспечена сальниками PG-21 и резиновой прокладкой дверцы.
• Гарантирован широкий диапазон рабочих температур – от -40 до +50 C.
• Щит оборудован дополнительным козырьком


Комплектация

1. Электросчетчик электроэнергии трехфазный ЦЭ2727 5-60А двухтарифный.
2. Стальной бокс с антикоррозийным покрытием – 1 шт.
3. DIN-рейки установочные – 2 шт.
4. Выключатель автоматический трехполюсный 25А C марки ELVERT– 2 шт.
5. Сальник PG-21 – 2 шт.
6. Однолинейная схема коммутации – 1 шт.

Для подключения щита учета к ЛЭП можно приобрести готовый комплект

Так же в наличии имеются телескопические трубостойки для установки щита учета.

Щит учета электроэнергии 15 кВт 380В серии «ЭКОНОМ» производства компании «Энерго-Экспресс» — отличный вариант для выбора бюджетного варианта щита учета для Вашей дачи.


Преимущества выбора нашей компании:
ООО «Энерго Экспресс» в течении многих лет занимается сборкой щитового оборудования, как типового, так и под заказ по схеме заказчика. Сборка осуществляется в соответствии с требованиями ПУЭ, квалифицированными инженерами. На все оборудование мы даем гарантию. Оплата осуществляется, как наличным расчетом, так и безналичным с учетом НДС. При заказе щитового оборудования действует льготная доставка как по городу, так и по области. Заказать сборку ВРУ (вводно-распределительных щитов) и ЩУ (щитов учета) можно по телефону (812) 309-59-57.’>Назначение
Щит учета электроэнергии 15 кВт 380В серии «ЭКОНОМ» предназначен для подключения к центральной сети электроснабжения дачных и загородных домов, коттеджей и иных построек.

Описание
Щит учета – полностью укомплектованный образец электроустановочного оборудования, изготовленный в соответствии с госнормативами ПУЭ. Представляет собой металлический бокс, подходящий для установки на фасад загородного дома или поверхность опоры ЛЭП.
Доступ к размещенным внутри элементам обеспечен распашной дверцей. Визуальный контроль расхода электроэнергии производится посредством специального окошка. Для ввода и вывода кабелей сечением до 16 мм на нижней стенке бокса предусмотрены отверстия, уплотненные сальниками.
Максимально допустимая нагрузка – 15 кВт при трехфазной коммутации с напряжением 380 В. Первичное и вторичное включение осуществляется с помощью двух трехполюсных автоматических выключателей, контроль потребления энергии – посредством двухтарифного трехфазного электросчетчика. Модель прибора – ЦЭ2727 5-60А двухтарифный.
Особенности
• Корпус изготовлен из стали толщиной 1,2 мм, проваренной в местах стыка сплошным швом и защищенной от коррозии порошковым ЛКП.

• Герметичность внутренней части обеспечена сальниками PG-21 и резиновой прокладкой дверцы.
• Гарантирован широкий диапазон рабочих температур – от -40 до +50 C.
• Щит оборудован дополнительным козырьком


Комплектация

1. Электросчетчик электроэнергии трехфазный ЦЭ2727 5-60А двухтарифный.
2. Стальной бокс с антикоррозийным покрытием – 1 шт.
3. DIN-рейки установочные – 2 шт.
4. Выключатель автоматический трехполюсный 25А C марки ELVERT– 2 шт.
5. Сальник PG-21 – 2 шт.
6. Однолинейная схема коммутации – 1 шт.

Для подключения щита учета к ЛЭП можно приобрести готовый комплект

Так же в наличии имеются телескопические трубостойки для установки щита учета.

Щит учета электроэнергии 15 кВт 380В серии «ЭКОНОМ» производства компании «Энерго-Экспресс» — отличный вариант для выбора бюджетного варианта щита учета для Вашей дачи.


Преимущества выбора нашей компании:
ООО «Энерго Экспресс» в течении многих лет занимается сборкой щитового оборудования, как типового, так и под заказ по схеме заказчика. Сборка осуществляется в соответствии с требованиями ПУЭ, квалифицированными инженерами. На все оборудование мы даем гарантию. Оплата осуществляется, как наличным расчетом, так и безналичным с учетом НДС. При заказе щитового оборудования действует льготная доставка как по городу, так и по области. Заказать сборку ВРУ (вводно-распределительных щитов) и ЩУ (щитов учета) можно по телефону (812) 309-59-57.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
