Схема светодиодной лампы на 12 вольт

Как подключить светодиод к 12 вольтам

Светодиоды уже давно используются в различных сферах жизни и деятельности людей. Благодаря своим качествам и техническим характеристикам, они приобрели широкую популярность. На основе этих источников света создаются оригинальные светотехнические конструкции. Поэтому у многих потребителей довольно часто возникает вопрос, как подключить светодиод к 12 вольтам. Данная тема очень актуальна, поскольку такое подключение имеет принципиальные отличия от других типов ламп. Следует учитывать, что для работы светодиодов используется только постоянный ток. Большое значение имеет соблюдение полярности при подключении, в противном случае, светодиоды просто не будут работать.

  1. Особенности подключения светодиодов
  2. Определение полярности светодиода
  3. Расчет подключения светодиодов в схемах на 12 и 220 вольт
  4. Ошибки при подключении

Особенности подключения светодиодов

В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них. Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи. Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.

Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение яркости свечения, когда на них начинает действовать нормальный ток. Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор. При подаче питания светильник выходит из строя буквально за несколько минут.

Одним из вариантов некорректного подключения в сеть на 12 вольт является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.

Существует несколько способов, как подключить светодиоды на 12 вольт схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства. Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению. При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.

В другом случае предлагается соединить каждый светодиод с отдельным резистором. Получается своеобразный стабилитрон, обеспечивающий корректную работу, поскольку токи приобретают независимость. Однако данная схема получается слишком громоздкой и чрезмерно загруженной дополнительными элементами. В большинстве случаев ничего не остается, как подключить светодиоды к 12 вольтам последовательно. При таком подключении схема становится максимально компактной и очень эффективной. Для ее стабильной работы следует заранее позаботиться об увеличении питающего напряжения.

Определение полярности светодиода

Чтобы решить вопрос, как подключить светодиоды в цепь 12 вольт, необходимо определить полярность каждого из них. Для определения полярности светодиодов существует несколько способов. Стандартная лампочка имеет одну длинную ножку, которая считается анодом, то есть, плюсом. Короткая ножка является катодом – отрицательным контактом со знаком минус. Пластиковое основание или головка имеет срез, указывающий на место расположения катода – минуса.

В другом способе необходимо внимательно посмотреть внутрь стеклянной колбочки светодиода. Можно легко разглядеть тонкий контакт, который является плюсом, и контакт в форме флажка, который, соответственно, будет минусом. При наличии мультиметра можно легко определить полярность. Нужно выполнить установку центрального переключателя в режим прозвонки, а щупами прикоснуться к контактам. Если красный щуп соприкоснулся с плюсом, светодиод должен загореться. Значит черный щуп будет прижат к минусу.

Тем не менее, при кратковременном неправильном подключении лампочек с нарушением полярности, с ними не произойдет ничего плохого. Каждый светодиод способен работать только в одну сторону и выход из строя может случиться только в случае повышения напряжения. Значение номинального напряжения для отдельно взятого светодиода составляет от 2,2 до 3 вольт, в зависимости от цвета. При подключении светодиодных лент и модулей, работающих от 12 вольт и выше, в схему обязательно добавляются резисторы.

Расчет подключения светодиодов в схемах на 12 и 220 вольт

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 вольт в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

  • Uпит = 12В – напряжение в автомобильном аккумуляторе;
  • Uпад = 2,2В – питающее напряжение светодиода;
  • I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 вольтам. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 вольт. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.

Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Ошибки при подключении

Как подключить светодиод к 220 вольт

Как рассчитать резистор для светодиода

Для чего необходим расчет сопротивления для светодиода

Калькулятор расчета резистора для светодиода

Как переделать светодиодную лампу с 220v на 12v

Авторизация на сайте

Переделываем автомобильную светодиодную лампу на 220 вольт на питание 12 Вольт.

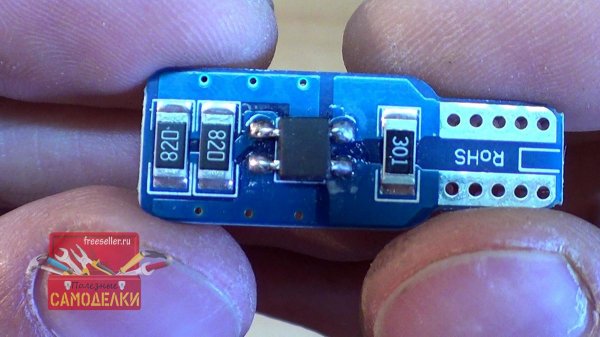

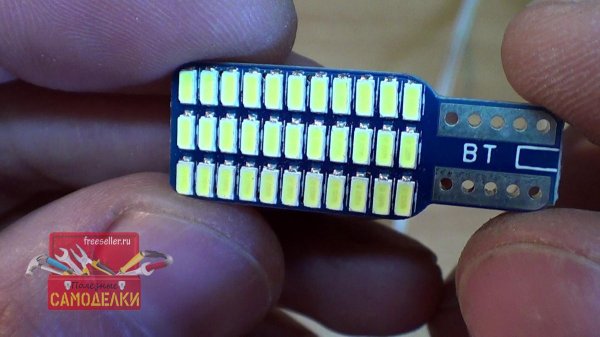

Привет всем любителя самоделок! Есть у меня две автомобильные светодиодные лампочки, которые своим цоколем мне в автомобиль не подходят (у меня ваз классика) и поэтому я решил их немного переделать и использовать так же в автомобиле, но немного по другому назначению.

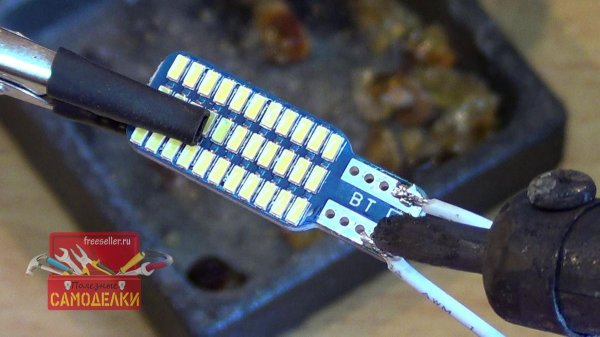

Первым делом я эти лампочки спаял между собой.

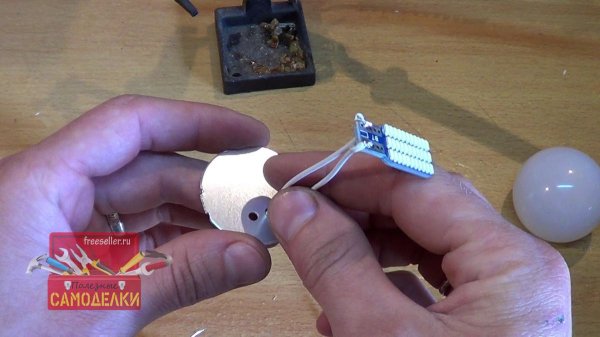

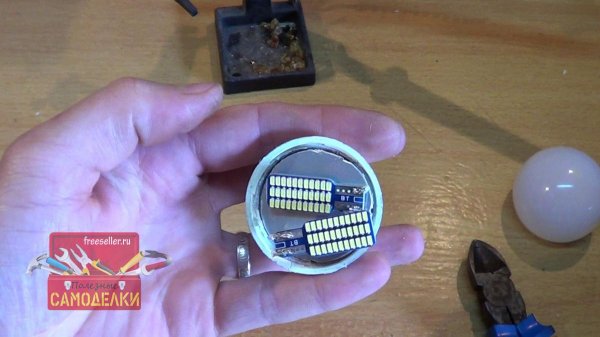

Далее взял обычную нерабочую лампу, так же светодиодную, но на 220в. Разобрал ее. Разбирается все очень просто, верхняя ее часть на защелке и с небольшим усилием все хорошо снимается. Затем убрал все внутренности, но оставил верхнюю пластинку, на которую в дальнейшем и буду клеить лампочки.

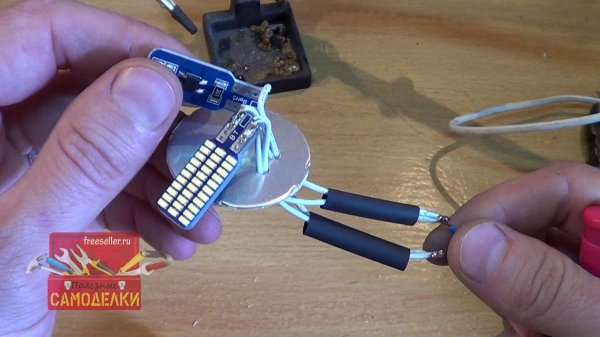

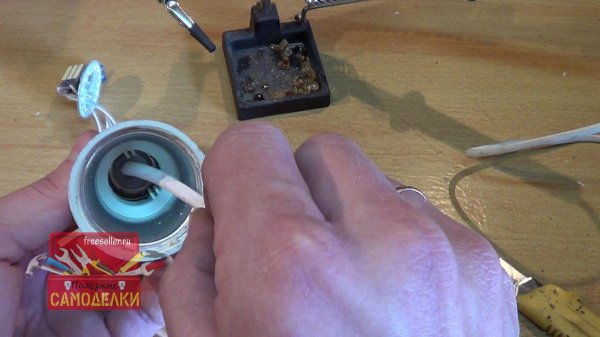

Далее в цоколе просверлил отверстие и пропустил туда провод. Длину провода можете взять на свое усмотрение, у меня же около 2х метров.

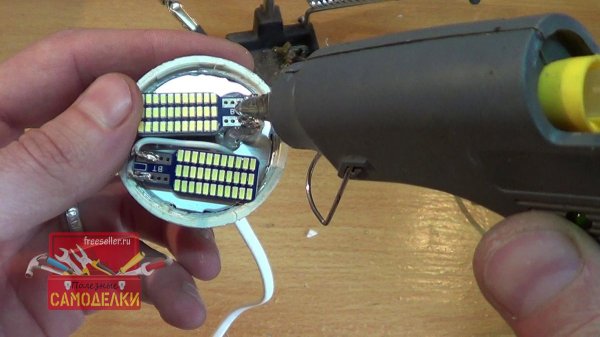

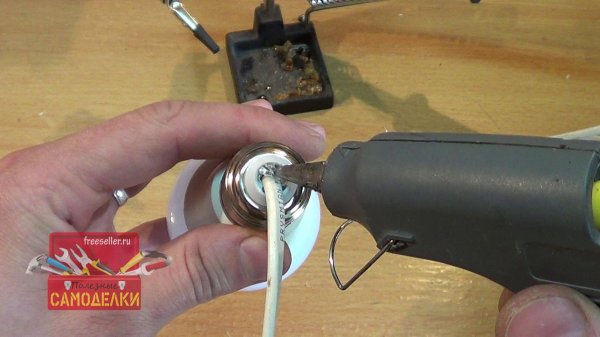

Лампочки приклеил на обычный термоклей, а так же отверстие в цоколе.

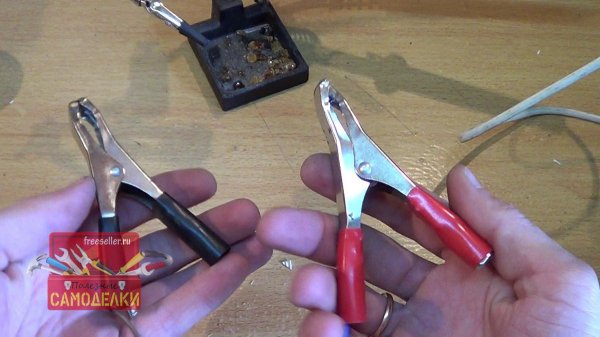

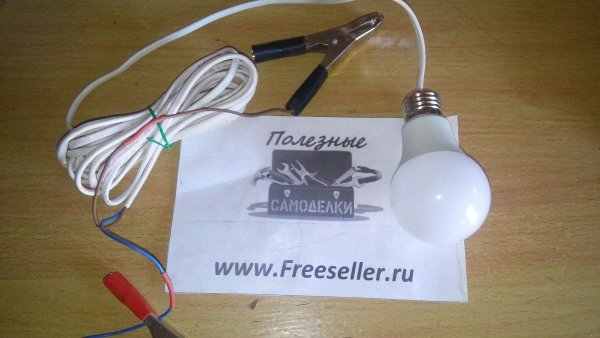

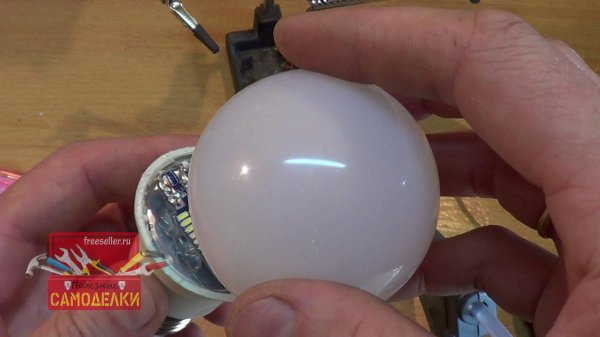

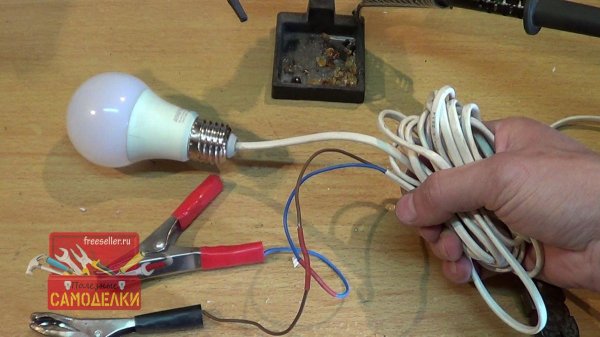

Самоделка почти готова. Теперь осталось лишь подсоединить «крокодилы» и можно пользоваться. Помимо «крокодилов» можно использовать штекер для прикуривателя.

Испытание лампочки

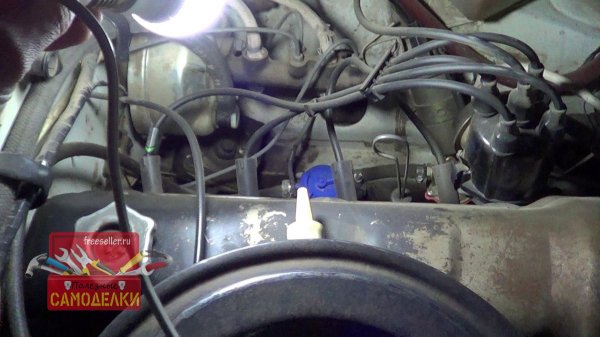

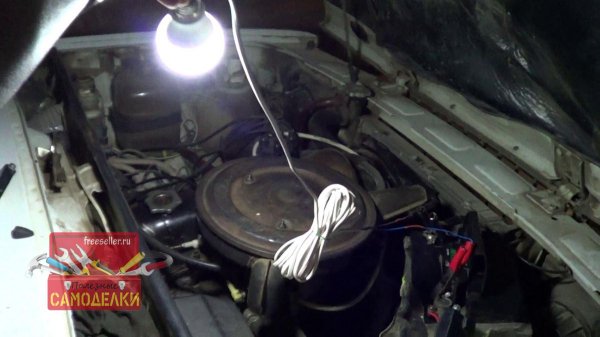

А теперь можно испытать данное устройство. Подсоединяем лампочку к акб и тестируем. За счет своего небольшого размера ее можно повесить практически в любом месте автомобиля, а за счет того, что она пластиковая, то падения и удары ей так же не страшны.

Видео по переделке лампочки с 220 Вольт на 12 Вольт

Так же рекомендую посмотреть видео по изготовлению данной самоделки:

Всем большое спасибо за внимание и до новых самоделок!

Как подключить светодиод к 12 Вольтам

С тех пор, как сверхъяркие светодиоды (LED) стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.

  1. Какие светодиоды подключают к 12 вольтам?
  2. Подключение сверхярких и мощных LED к 12В
  3. Сколько LED можно подключить к 12В?
  4. Как подключить LED к 3 или 5 вольтам
  5. Как подключить к 12 вольтам автомобиля
  6. Видео о подключении
  7. Итоги

Какие светодиоды подключают к 12 вольтам?

Если коротко ответить на вопрос, вынесенный в качестве подзаголовка, то ответ будет звучать так: никакие! Неспециалисту такой ответ покажется парадоксальным, ведь в продаже имеются светодиоды, которые, как заявляют продавцы, рассчитаны на питание от источника 12 вольт.

Возьмемся утверждать, что на конкретное напряжение могут быть рассчитаны только изделия на основе светодиодов. Говорить о конкретном рабочем напряжении LED не корректно. Это связанно с физическими процессами, протекающими в нем при испускании света.

Главными характеристиками этих процессов являются рабочий ток и максимально допустимый ток прибора. В справочниках и даташитах указывают напряжения на светодиодах при протекании рабочего тока. Эти величины используют для расчетов LED конструкций, а не для выбора источника питания.

Кстати, напряжение в рабочем режиме лежит всего лишь в пределах от 1.5 В до 3.5 В. Величина зависит, в основном, от цвета испускаемого LED. Меньшие напряжения падают на красных светодиодах, большие значения относятся к сверхъярким. Имеющиеся в продаже светоизлучающие диоды на 12 вольт не являются единичными приборами.

Читать еще:  Подключение трехфазного асинхронного двигателя

Двенадцативольтовые LED это матрицы, состоящие из нескольких светоизлучающих диодов. Матрицы представляют собой светодиодные сборки, собранные из цепочек последовательно подключенных приборов.

В каждой матрице имеется несколько цепочек, которые подключены параллельно между собой. Когда говорят, что светодиод рассчитан на двенадцать вольт, то подразумевают, что падение напряжения на последовательной цепочке из них при протекании рабочего тока составляет примерно 12 В.

Подключение сверхярких и мощных LED к 12В

Сначала рассмотрим способ подключения одного мощного сверхъяркого светодиода к 12 Вольтам. Допустим, в нашем распоряжении имеется прибор, рабочий ток которого 350 мА. При этом падение напряжения на нем в рабочем режиме составляет примерно 3.4 Вольта. Нетрудно подсчитать, что потребляемая мощность такого прибора составляет 1 W.

Понятно, что подключать его напрямую к 12 Вольтам нельзя. Нам придется, каким-то образом, «погасить» часть напряжения. В простейших случаях для этих целей применяются гасящие (токоограничивающие) резисторы. Его соединяют со светодиодом последовательно. Схема питания одного LED показана на фото.

Чтобы рассчитать номинал токоограничивающего резистора пользуются формулой:

Вооружившись калькулятором легко подсчитать, что сопротивление будет составлять около 25 Ом. На нем будет рассеиваться мощность, которую рассчитывают по формуле:

В нашем примере мощность составит около 3 ватт. Найти сопротивление такой мощности довольно трудно, поэтому в качестве гасящего резистора можно применить два резистора по 100 Ом мощностью 2 Вт, соединенные параллельно.

В принципе на основе этих расчетов уже можно создавать практическую конструкцию. Выполнив подключение светодиода к 12В через выключатель, можно организовать дополнительную подсветку подкапотного пространства автомобиля, багажника или перчаточного бокса.

Мы показали, что создание такой схемы возможно, но применение ее нерационально. Нетрудно заметить, что две трети мощности потребляемой конструкцией приходится на гасящий резистор и, следовательно, тратится впустую. Ниже мы расскажем, как избежать ненужных потерь.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

При изготовлении конструкций с автономными источниками питания, особенно если в них используются сверхъяркие «мощные» LED, такой подход не приемлем. Мощность, рассеиваемая на гасящем резисторе, значительно сокращает время работы устройства.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Как подключить к 12 вольтам автомобиля

Подключение светодиодов к бортовой сети автомобиля не имеет существенных отличий от подключения к другим источникам питания. Просто не нужно забывать, что аккумуляторная батарея автомобиля в нормальном состоянии выдает не 12 Вольт, а примерно 14 Вольт.

Еще при подключении надо помнить, что не в каждом автомобиле надежно работает система стабилизации напряжения бортовой сети. Поэтому при расчетах гасящих резисторов лучше принимать напряжение питания равным 15 – 17 вольт. Это несколько снизит яркость свечения, но зато значительно продлит срок службы, так как светодиод будут работать в «щадящем» режиме.

Видео о подключении

Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.

Итоги

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

  • важнейшим параметром светодиода является его рабочий ток;
  • на гасящих резисторах бесполезно рассеивается энергия;
  • применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
  • в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.

Поделки своими руками для автолюбителей

Повышающий преобразователь или как зажечь светодиодную лампу от 2 батареек

Всем привет, в этой статье хочу вам рассказать, как можно сделать, простой, повышающий преобразователь, который может зажечь светодиодную лампу всего от двух пальчиковых батареек.

Для этого надо взять какую-нибудь старую, ненужную зарядку для телефонов, разобрать её и выпаять импульсный, маленький трансформатор.

Этот трансформатор содержит в себе три обмотки, которые нам нужно измерить и узнать их сопротивление.

Вот я измерил и у меня они вышли такого сопротивления, первая обмотка, она же была первичная, получилось у неё сопротивление около 7 Ом.
Вторая обмотка 0.5 ом и третья 0.3 ома. Вот я нарисовал на бумаге схему моего трансформатора.В зарядном устройстве этот трансформатор служил понижающим трансформатором до требуемого значения, но в нашем случае он будет повышающим трансформатором, значит и первичная, входная обмотка у нас будет выходной.

Другие обмотки этого трансформатора подключаем как нарисовано ниже.

Схема является простым генератором на одном транзисторе.

Транзистор можно взять практически любой биполярный структуры n-p-n, типа кт805, MJE13003, D882 и т.д.
Резистор можно взять с сопротивлением от 47 ом до100 ом, по мощности лучше взять больше 2 ватт.

Ну и теперь осталось лишь всё это спаять, паять я буду навесным монтажом, так как тут всего 3 детали. После того как спаяли, теперь протестируем наше устройство сперва подключим одну пальчиковую батарейку и померяем напряжение, на выходе.

А на выходе у нас получилось около 70 Вольт.

Но, чтобы подключить светодиодную лампу я припаял на вход три пальчиковые батарейки и подсоединил светодиодную лампочку.

Как видим она загорелась, не очень ярко конечно, но горит.

Ток потребления составил 0,5 ампера.

Вот такой получился простой преобразователь, который может кому-нибудь пригодится для каких-нибудь поделок или самоделок, ведь при подаче от 1,5 до 5 Вольт мы получаем на выходе около 220 вольт.

Подключение светодиодов к 12 В, схемы и пояснение

В настоящей статье рассмотрим наиболее простые и самые сложные способы и схемы, которые используются, чтобы произвести подключение светодиодов к 12В. Даные схемы идеально подойдут как для подключения через БП, так и к аккумуляторным батареям автомобилей

После статьи о подключении светодиодов к 220 В множество вопросов у посетителей отпало. Но возник другой вопрос — в частности: подключение светодиодов к 12 В. В большей своей части этим интересуются автолюбители.

Я хочу сделать схему. которая позволит питать от 1-3 светодиодов в параллель от 12 В. Воспользовавшись одним из онлайн калькуляторов высчитал, что мне нужны 2 резистора — 100 и 33 Ом. После сборки схемы 100 Ом резистор перегревается и происходит сбой. Что нужно сделать, чтобы резистор не перегревался? Оба резистора 1/2 Вт. Светодиоды 3,6 В. Андрей П.

  • Подключение светодиодов к 12 В по простой схеме
  • Подключение светодиодов к автомобильному аккумулятору от 9-12-16В
  • Подключение светодиодов к 12 В используя два резистора
  • Видео подключения светодиода к 12 вольт

Из множества вопросов выбрал один, наиболее интересный. И попробую более популярно объяснить процесс подключения светодиодов к 12 В.

Подключение светодиодов к 12 В по простой схеме

Вопрос не содержал никаких толковых объяснений, поэтому пришлось не много додумать его. По моему мнению схема подключения светодиодов к 12 В выглядит следующим образом: два резистора используются для деления напряжения, причем светодиоды подключаются параллельно к точке соединения двух резисторов.

Данная схема не подходит для наших целей, деления в пропорции 1 к 4 не будет.

Нам необходимо либо использовать три светодиода, соединенных последовательно с одним резистором, или если Вы все-таки желаете параллельное соединение, то резистор необходимо устанавливать у каждого LED.

В моем случае я бы взял сопротивление по 20 мА. Это самое оптимальное решение. А вообще, резисторы подбирать нужно от конкретного типа светодиодов.

Подключение светодиодов к автомобильному аккумулятору от 9-12-16В

Рассмотренная выше схема подключения очень простая и подразумевает, что у Вас есть постоянный ток на 12 В.

Ранее я уже оговорился, что большинство вопросов задают автолюбители, а это само — собой подразумевает подключение любых светодиодов к аккумулятору авто. Большинство аккумуляторов работают на номинальных 12 В, но разброс напряжения на батарее начинается от 9 В и заканчивается на 16 В во время эксплуатации.

Возьмем простой пример — падение напряжения на светодиоде порядка 3,5 В при токе 100 мА. следовательно мы имеем мощность в 0,35 Вт (Мощность = ток х Напряжение).

Для светодиода это не сыграет большой роли, т.к. у нас еще есть 12, 5 В, которые мы можем еще куда-нибудь применить, используя, естественно резистор: (16В — 3.5 в) * 100 ма = 1.25 Вт.

Номинальное напряжение батареи 12 В

Номинальная Calcluations (т. е. Vbattery = 12В):

Читать еще:  Подключение трехфазного электродвигателя к сети 220В, 380В, 660В - Схема Звезда и Треугольник

Рled = 3,5 в * 100 ма = 0.35Вт (так же как и раньше)

Presistor = 8,5 в * 100ма = 0.85 Вт

Чтобы избежать излишнего падения напряжения на резистор можно использовать схему ( показанную в первой части статьи). Однако, стоит помнить, что если аккумулятор разряжен и близок к 12 В, то вероятность велика, что Ваши светодиоды, подключенные к 12 В, просто не будут гореть.

3,5 в + 3,5 в + 3,5 В + Ток*Rresistor = довольно близко к 12В.

Подключение светодиодов к 12 В используя два резистора

Можно подключить светодиоды к 12 В используя не один а два резистора. Схема не много сложнее, но более безопасна и «более рабочая».

В каждой строке подключается биполярный транзистор. В первой строке мы видим, что база замыкается на коллектор и эмиттер и на землю. Все базы связываются между собой. В результате чего ток через каждую строку будет идти одинаковый. Гарантировать на все сто процентов работу не возможно, так как большую роль может сыграть температурный режим.

Еще раз повторюсь. что данная схема «более безопасна», т.к. в этом случае можно не использовать большие 2 Вт резисторы, которые достаточно сильно греются. Помимо этого. экспериментальным путем, можно регулировать яркость светодиодов, подбирая транзисторы.

Видео подключения светодиода к 12 вольт

Понимаю, что большинству будет не понятно все то. что здесь написано. поэтому для тех, кто хочет просто увидеть и повторить — смотрите видео, в котором популярно показано как подключать светодиоды к постоянному току 12 Вольт.

Освещение дома 12В

Попался пост, парень пишет о 12ти вольтовом освещении, заманчиво, но думаю не всё в нем так радужно. Есть профи, растолкуйте.)

8 лет назад я предполагал, что моя автономная система освещения будет выглядеть так:

И это было оправдано, потому что «хитом продаж» были энергосберегающие лампы 220В

Но с появлением на рынке доступных по цене светодиодных ламп 12В и светодиодных лент — наличие инвертора для освещения (даже светодиодными лампами на 220) в схеме освещения ставится под сомнение. Дело в том, что КПД этого преобразователя — не 100%, минимум — он греется (там есть вентилятор охлаждения), да и он очень требователен к накопленной в аккумуляторе энергии: чуть-чуть напряжение «просело» и он уже сообщает писком и индикаторами «работать не буду — мало энергии» и через пару минут бодро выключается.

Тогда как подключенная к аккумулятору впараллель к нему светодиодная лента 12В еще светит более 2-3 часов

Возможно, инвертор таким образом спасает аккумуляторы от глубокого разряда, но у меня аккумуляторы щелочные, им боле-менее «пофигу».
При этом и светодиодные лампы 220В — греются, т.е. КПД не идеален, часть энергии уходит на нагрев. Впрочем, лампы и лента 12В тоже нагреваются, но только на светодиодах, а не на преобразовании и выпрямлении энергии в драйверах ламп 220В. Поэтому моя схема освещения дома очень скоро будет выглядеть так:

Разумеется, я знаю про закон Ома и про то, что проводку надо будет сделать кабелем сечения «потолще», чем для переменки 220. Но это — разовые затраты, а расстояния у меня по дому — не сотни метров.
На первое время — сделаю дополнительное освещение к основному 220В, дальше видно будет. К тому же промышленность — идет навстречу, нынче светодиодные светильники на 12В в гипермаркетах — не редкость, в том числе полно разных ламп в автомобильных магазинах:

При этом — телефон я планирую заряжать при помощи автомобильной зарядки

А ноутбук у меня — и так 12В.
Инвертор в случае выключения электричества — нужен для насоса отопления 220В, но и его в скором будущем хочу заменить на 12В. Впрочем, статья — про освещение )))
Для освещения я планирую установить реле с перекидными контактами и блок питания 12В «от сети»: вечером пусть трудится аккумулятор, который заряжается от солнечной панели, экономя мне деньги, а уж когда он разрядится (для обмотки реле не будет хватать электричества) — за дело возьмется электросчетчик и блок питания.
А аккумулятор — его можно не только солнечной панелью заряжать: ветряк, бензогенератор (можно + газогенератор), паровой двигатель с динамкой.

P.S. я ни в одной букве статьи не сказал что всем срочно надо делать именно так ))) себе — сделаю )

Найдены возможные дубликаты

И стартерная батарея не пойдёт, нужна тяговая.

На пасеке думал делать освещение 12 вольт. Потом плюнул и сделал через инвертор. Лампочка светодиодная 9w горит максимум час в день. Поужинать или чай попить, зарядки старого аккумулятора мне на пару недель хватало (может и на все время хватило бы, просто не стал ждать отвез домой и зарядил).

Основа всего — целесообразность решения.

Если электричество часто и подолгу отключают — тогда есть смысл и в солнечных панелях и в аккумуляторах.

Если хочется сделать просто ради интереса, то тоже понять можно. Хобби — это расходная часть бюджета.

Во всех остальных случаях надо считать экономику.

У меня на даче, к примеру, электричество отключают крайне редко. Максимум что помню за последние несколько лет — отключали на 8 часов летом.

Поэтому у меня есть только ИБП на 300 Вт для газового котла. Хватает часа на 4-5 работы.

Для освещения есть набор китайских фонариков-светильников.

А какая цель этого всего? Экономия или резервирование столба? Или просто централизованного электричества нет?

Для экономии это бессмысленно — не сэкономите вы этим.

Для резервирования как вариант, но, ИМХО, проще генератор + стабилизатор. Бака бензина (25 литров) хватает часов на 10, работает все что нужно, от насосной станции до телевизора с чайником. Не думаю, что сильно дороже всего этого аккумуляторного, но точно удобнее.

Елочка своими руками

Всех приветствую.
Родилась идея сделать елочку, на подобие лампы Гайвера. главное — детям в подарок. Ну и кому еще.

Хочу рассказать весь путь, пройденный мной по созданию такой елочки. Может кому-то понравится и он решит сделать подобное. Сразу говорю — косяков много.

Итак. проектирование. рисуем, что хочется увидеть в конечном результате.

У меня это вышло примерно так. плата с адресными светодиодами. рассеиватель, напечатанный на 3д принтере, коробочка из дерева, куда будут прятаться все «потроха», кнопочка, что бы менять режимы елочки.

тут сразу и плата управления. особо выбирать контроллер я не стал, а посмотрел, что есть в загашнике. валялось несколько атмега328. ну и решил делать на ней. как потом оказалось — это была ошибка. но это позже.

Используем адресные светодиоды WS2812. со схемой все очень просто: диоды последовательно, около каждого диода конденсатор 0,1мкФ.

Платы заказываем в китае. выходит около 2 долларов за штуку. по схеме 190 конденсаторов и 190 светодиодов. а так как я сразу делаю 5 штук, то паять придется около 1000 светодиодов и 1000 конденсаторов. в ручную это сделать ппц как сложно, тем более, что светодиоды стоят на расстоянии 1,5 мм между собой. Благо у меня есть шайтан машина для таких работ.

Пайка конденсаторов. расставляем без видеозрения (а нафига оно надо тут?) расставляет 190 кондеров около 2 минут

Ой. забыл показать как паяльную пасту наносят. вместе с платами был куплен трафарет под эту плату. он позволяет нанести пасту за почти мнгновенно и сразу на все площадки куда надо. выглядит это так:

далее плату в печку и начинаем расставлять светодиоды. тут уже включаем видео-зрение, так как площадки особо не правильно нарисованы и прям надо точно точно поставить светодиоды. расстановка около 3-4 минут.

ну и готовая плат:

ну и плата управления спаяна вручную, так как контроллеры в коробочке, резисторы и кондеры россыпью. обвязка у контроллера самая минимальная: 2 кондера и резистор. плюс 1 резистор на кнопку и 1 резистор на управление лентой

далее корпус. так как у меня есть еще и 3д фрезер, то делаем на нем. материал хотел взять дуб, но цены на него не гуманные. купил в Леруа пару щитов бука для декоративной отделки батарей. или как-то так это называется. листы толщиной 18мм и длиной 500 мм.

пишем управляющую программу и запускаем в станок

получилось очень плохо. сколы. поверхность не очень. станок мой особо для этого не предназначен. но на попробовать хватит.

Далее рисуем эскизы двух деталей и ищем исполнителя в интернете. буквально 30 минут, 3 обзвона, засылаем эскизы, ждем цену. Хочется тут передать привет Александру, который очень быстро изготовил данные детальки. цена комплекта вышла 800 руб.

Сами эскизы (кто найдет пропущенный размер?):

Остался процесс печати рассеивателя. но тут я видео не снимал. что-то забыл. но это не самая интересная часть. попробовал несколько геометрий, остановился на одной. единственное, что через пластик все рано видно «пиксели» светодиодов. что бы еще немного «размыть» пришлось добавить рассеиватель для светодиодных светильников и его вкладывать в напечатанный рассеиватель. вот такой:

ну и далее сборка. и как все это выглядит

Ну а теперь косяки. Матрица у меня из 190 диодов. программа работает с одной матрицей реальной, а другой «виртуальной» для всех расчетов. так как цвет кодируется 3 байтами, то памяти атмега328 тупо не хватает. но тут на помощь пришла замечательная библиотека, человека которого знают многие — @AlexGyver, спасибо огромное за ваш труд в виде библиотеки microled. благодаря ей не пришлось «колхозить» а все влезло в атмегу328.

Ну а теперь как все это работает (почти все взял из лампы гайвера):

Ну и пока я не раздал все елочки на подарки, у меня вот такое новогоднее настроение:

Подводя итог, обошлось все это на каждую елочку:

1. плата — 150 руб

2. корпус — 800 руб

3. 190 диодов — 380 руб (с али)

4. 190 кондеров — 70 руб

5. контроллеры, кнопочки, разъемы usb у меня были. хз сколько стоит.

6. провод usb-usb папа-папа — 90 руб.

7. pla около 100 руб.

Всем спасибо. Надеюсь было интересно. за ошибки — извиняюсь сразу.

Новогодний светящийся олень за копейки!

Всем привет. Скоро новый года и я захотел украсить свой двор чем то необычным и ярким. Полазив по леруа я офигел какие цены на уличные украшения! Маленький олень стоит от 2700 тыс руб!

Поэтому купил гирлянду белого цвета, пачку стяжек и баллончик с краской. И решил сделать фигурку оленя своими руками. Смотрите что получилось! Не судите строго, жду ваших оценок!

P.S. Обошлось это все примерно в 600 руб. А если не делать подставку, то можно обойтись без сварки и повесить фигуру на стену!

Кратко о процессе изготовления:

1 Распечатываем изображение с нанесенной сеткой.

2 Определяемся с будущими размерами поделки

3 На подходящем куске картона или фанеры чертим сетку

4 Карандашем переносим изображение

5 Из проволоки выгибаем по рисунку контур фигуры и скрепляем концы проволоки

Читать еще:  Схема соединения треугольник

6 Далее изготавливаем из профтрубы подставку, если фигура оленя будет висеть на стене, то подставку не делаем.

7 Красим каркас белой краской из баллончика

8 С помощью пластиковых стяжек крепим гирлянды к каркасу, как показано на видео.

9 Включаем гирлянду в сеть и любуемся своим творением!

Самодельные костюмы Хищник

Всем доброго здравия, сразу скажу что не писатель, закидаете тапками, значит так и надо.

Теперь к сути, 2 года назад взял в руки паяльник, как хобби замечательная вещь, после работы тихонько сопеть над схемками, что то рассчитывать, искать информацию, травить платы и собирать на них элементы, особенно когда это еще и работать начинает то я радуюсь как малой которому дали киндер) В общем приятное и полезное увлечение на мой взгляд. Я постоянно посиживаю на всяких профильных сайтах и вот на одном из них около года назад наткнулся на изделия из адресных диодов (да-да гайвер), тема эта зашла мне, пошарив по нэту посмотрел что еще народ делает, нашел видео с костюмами из этих диодов, подумал чуть и решил попробовать собрать это чудо самостоятельно) Надежды на успех были маленькие, но паяльник простаивал и руки чесались) Сказать, что с бубном я наплясался в процессе сборки и наладки, это ни чего не сказать, наверное могу смело претендовать на звание чемпиона своего города по данной дисциплине (скорее всего человек с прямыми руками, и знаниями сделал бы все быстрее и намного лучше но я не он к сожалению) и вот спустя год, а делал я это чудо примерно год, потому как работа же еще, да ребенок малой, это все дело заработало как надо, я даже успел в отпуск, за 3 недели, собрать второй костюм) Вот, хочу показать Вам свою маленькую победу. Надеюсь Вам понравится.

пысы. Теперь не знаю что с ними делать, посоветуйте что ни будь пожалуйста. Это не реклама, хотел удалить в конце видео текст с инстаграммом, но не умею, аккаунт там посоветовал завести друг который снимал и монтировал видео.

Подключение светодиода к 12 вольтам в машине (расчет сопротивления) (видео)

Светодиоды — это современные, экономичные, надежные радиоэлементы, применяемые для световой индикации. Мы думаем об этом знает каждый и все! Именно исходя из этого опыта, столь высоко желание применить именно светодиоды, для конструирования самых различных электрических схем, как в бытовой электронике, так и для автомобиля. Но здесь возникают определенный трудности. Ведь самые распространенные светодиоды имеют напряжение питания 3…3,3 вольта, а бортовое напряжение автомобиля в номинале 12 вольт, при этом порой поднимается и до 14 вольт. Само собой здесь всплывает закономерное умозаключение, что для подключения светодиодов к 12 вольтовой сети машины, необходимо будет понизить напряжение. Именно этой теме, подключению светодиода к бортовой сети автомобиля и понижению напряжения, будет посвящена статья.

Содержание статьи:

Два основных принципа о том как можно подключить светодиод к 12 вольтам или понизить напряжение на нагрузке

Прежде, чем перейти к конкретным схемам и их описаниям, хотелось бы сказать о двух принципиально разных, но возможных вариантах подключения светодиода к 12 вольтовой сети.

Первый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В этом случае определенная часть напряжения теряется в микросхеме, превращаясь в тепло. А значит вторая, оставшаяся, достается непосредственно нашему потребителю — светодиоду. Из-за этого он и не сгорает, так как не все суммарное напряжение проходит через него, а только часть. Плюсом применения микросхемы является тот факт, что она способна в автоматическом режиме поддерживать заданное напряжение. Однако есть и минусы. У вас не получиться снизить напряжение ниже уровня, на которое она рассчитана. Второе. Так как микросхема обладает определенным КПД, то падение относительно входа и выхода будет отличаться на 1-1,5 вольта в меньшую сторону. Также для применения микросхемы вам необходимо будет применить хороший рассеивающий радиатор, установленный на ней. Ведь по сути тепло выделяемое от микросхемы, это и есть невостребованные нами потери. То есть то, что мы отсекли от большего потенциала, чтобы получить меньший.

Второй вариант питания светодиода, когда напряжение ограничивается за счет резистора. Это сродни тому, если бы большую водопроводную трубы взяли бы и сузили. При этом поток (расход и давление) снизились бы в разы. В этом случае до светодиода доходит лишь часть напряжения. А значит, он также может работать без опасности быть сожженным. Минусом применения резистора будет то, что он также имеет свой КПД, то есть также тратит невостребованное напряжение в тепло. В этом случае бывает трудно установить резистор на радиатор. В итоге, он не всегда подойдет для включения в цепь. Также минусом будет являться и то обстоятельство, что резистор не поддерживает автоматического удержания напряжение в заданном пределе. При падении напряжения в общей цепи, он подаст настолько же меньшее напряжение и на светодиод. Соответственно обратная ситуация произойдет при повышении напряжения в общей цепи.

Конечно, тот и другой вариант не идеальны, так при работе от портативных источников энергии каждый из них будет тратить часть полезной энергии на тепло. А это актуально! Но что сделать, таков уж принцип их работы. В этом случае источник питания будет тратить часть своей энергии не на полезное действие, а на тепло. Здесь панацеей является использование широтно-импульсной модуляции, но это значительно усложняет схему… Поэтому мы все же остановимся на первых двух вариантах, которые и рассмотрим на практике.

Подключение светодиода через сопротивление к 12 вольтам в машине (через резистор)

Начнем, как и в абзаце выше, с варианта подключения светодиода к напряжению в 12 вольт через резистор. Для того чтобы вам лучше было понять как же происходит падение напряжение, мы приведем несколько вариантов. Когда к 12 вольтам подключено 3 светодиода, 2 и 1.

Подключение 1 светодиода через сопротивление к 12 вольтам в машине (через резистор)

Итак, у нас есть светодиод. Его напряжение питания 3,3 вольта. То есть если бы мы взяли источник питания в 3,3 вольта и подключили к нему светодиод, то все было бы замечательно. Но в нашем случае наблюдается повышенное напряжение, которое не трудно посчитать по формуле. 14,5-3,3= 11,2 вольта. То есть нам необходимо первоначально снизить напряжение на 11,2 вольта, а затем лишь подать напряжение на светодиод. Для того чтобы нам рассчитать сопротивление, необходимо знать какой ток протекает в цепи, то есть ток потребляемый светодиодом. В среднем это около 0,02 А. При желании можете посмотреть номинальный ток в даташите к светодиоду. В итоге, по закону Ома получается. R=11,2/0,02=560 Ом. Сопротивление резистора рассчитано. Ну, а уж схему нарисовать и того проще.

Мощность резистора рассчитывается по формуле P=UI=11.2*0,02=0,224 Вт. Берем ближайший согласно стандартного типоряда.

Подключение 2 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

По аналогии с предыдущим примером все высчитывается также, но с одним условием. Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,5-6,6=7,9 вольта останутся резистору. Исходя из этого, схема будет следующей.

Так как ток в цепи не изменился, то мощность резистора остается без изменений.

Подключение 3 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

И еще один вариант, когда практически все напряжение гасится светодиодами. А значит, резистор по своему номиналу будет еще меньше. Всего 240 Ом. Схема подключения 3 светодиодов к бортовой сети машины прилагается.

Напоследок нам лишь осталось сказать, что при расчетах было использовано напряжение не 12, а 14,5 вольт. Именно такое повышенное напряжение обычно возникает в электросети машины, когда она заведена.
Также не трудно прикинуть, что при подключении 4 светодиодов, вам и вовсе не потребуется применение какого либо резистора, ведь на каждый из светодиодов придется по 3,6 вольта, что вполне допустимо.

Подключение светодиода через стабилизатор напряжения к 12 вольтам в машине (через микросхему)

Теперь перейдем к стабилизированной схеме питания светодиодов от 12 вольт. Здесь, как мы уже и говорили, существует схема, которая регулирует собственное внутреннее сопротивление. Таким образом, питание светодиода будет осуществляться устойчиво, независимо от скачков напряжения бортовой сети. К сожалению минусом применения микросхемы является тот факт, что минимальное стабилизированное напряжение, которое возможно добиться будет 5 вольт. Именно с таким напряжением можно встретить наиболее широко известные микросхемы – стабилизаторы КР142 ЕН 5Б или иностранный аналог L7805 или L7805CV. Здесь разница лишь в производителе и номинальном рабочем токе от 1 до 1,5 А.

Так вот, оставшееся напряжение с 5 до 3,3 вольт придется гасить все по тому же примеру что и в предыдущих случаях, то есть с помощью применения резистора. Однако снизить напряжение резистором на 1,7 вольта это уже не столь критично как на 8-9 вольт. Стабилизация напряжения в этом случае все же будет наблюдаться! Приводим схему подключения микросхемы стабилизатора.
Как видите, она очень простая. Реализовать ее может каждый. Не сложнее чем припаять тот же резистор. Единственное условие это установка радиатора, который будет отводить тепло от микросхемы. Его установить нужно обязательно. На схеме написано что микросхема может питать 10 цепочек со светодиодом, на самом деле этот параметр занижен. По факту, если через светодиод проходит около 0,02 А, то она может обеспечивать питанием до 50 светодиодов. Если вам необходимо обеспечить питание большего количества, то используйте вторую такую же независимую схему. Использование двух микросхем подключенных параллельно не правильно. Так как их характеристики немного, да будут отличаться друг от друга, из-за индивидуальных особенностей. В итоге, у одной из микросхем будет шанс перегореть намного быстрее, так как режимы работы у нее будут иные — завышенные.
О применение аналогичных микросхем мы уже рассказывали в статье «Зарядное устройство на 5 вольт в машине». Кстати, если вы все же решитесь выполнить питание для светодиода на ШИМ, хотя это вряд ли того стоит, то эта статья также раскроет вам все секреты реализации такого проекта.

Подводя итог о подключение светодиода к 12 вольтам в машине своими руками

Подводя итог о подключении светодиода к 12 вольтовой сети можно сказать о простоте выполнения схемотехники. Как со случаем где применяется резистор, так и с микросхемой – стабилизатором. Все это легко и просто. По крайней мере, это самое простое, что может вам встретиться в электронике. Так что осилить подключение светодиода к бортовой сети машины в 12 вольт должен каждый и наверняка. Если уж и это не «по зубам», то за более сложное и вовсе браться не следует.

Видео по подключению светодиода к сети в автомобиле

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
