Схема подключения розеток

Как правильно подключить розетку — подробная инструкция

Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

  • Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
  • Для монтажа не нужны такие инструменты как штроборез или перфоратор.
  • В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
  • Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
  • При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.
  • Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
  • Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
  • Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

  • Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
  • Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
  • Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.
  • Для монтажа надо резать стены.
  • Тяжело выполнять ремонтные работы.
  • Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.

Параллельное подключение – соединение звездой

Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.

Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

Последовательное соединение – подключение шлейфом

Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.

В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой.

При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.

Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.

В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.

Кольцевое соединение

Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.

В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Монтаж и подключение электрических розеток своими руками

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.

  • 1. Подключение розеток (общая схема)
  • 2. Установка внутренней розетки
  • 3. Установка наружной (внешней) розетки
  • 4. Установка розетки с заземлением
  • 5. Установка розеточного блока

1. Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

Читать еще:  Цвет и обозначение фазы и нуля в проводах

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

2. Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

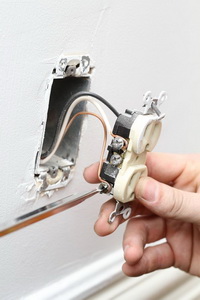

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

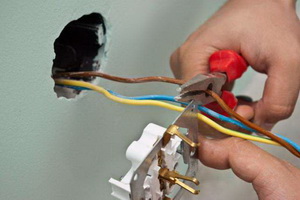

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

3. Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Пример монтажа кабель-канала представлен ниже:

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

4. Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1. Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5. Устанавливаем декоративную панель розетки обратно:

5. Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Детальное видео о подключении блока из пяти розеток:

На этом всё. Надеюсь, статья оказалась для вас полезной.

Схемы подключения розеток в квартире и доме

На практике существует масса способов соединения электрических розеток с электропроводкой. При их выполнении могут преследоваться разные цели, от жесткой экономии материалов и средств до надежной, длительной и безопасной работы оборудования.

Учитывая возрастающие потребности населения на использование мощных электроприборов в быту, следует остановиться на рассмотрении наиболее благоприятной электрической схемы для домашней сети, обеспечивающей максимальную безопасность при эксплуатации. Она должна быть разделена на две составляющие системы:

силовую часть, обеспечивающую подвод электроэнергии к бытовым приборам через розетки;

осветительную систему, отделенную от работы силовой части.

Для создания силовых цепей внутриквартирного щитка монтируются автоматические выключатели по числу необходимых присоединений. От каждого автомата прокладывается кабель к ответвительной коробке, одной или нескольким. Они соединяются последовательно, но их количество не должно быть более четырех. Внутри каждой коробки подключается еще один кабель, осуществляющего подвод напряжения к розетке.

Таким образом, от одной ответвительной коробки подключается только одна, единственная розетка, не больше.

Рис. 1. Схема силовой части электропроводки квартиры

Осветительная система тоже начинается с автоматического выключателя в квартирном щитке. От него кабель освещения идет к ответвительной коробке одной, а затем следующей. Каждый комнатный светильник со своим выключателем соединяется кабелем через клеммы индивидуальной коробки.

Рис. 2. Схема осветительной части электропроводки квартиры

Для проводов силовой части и освещения используются разные кабели, которые должны внешне отличаться друг от друга цветом слоя изоляции. Это позволит в будущем быстро определять нужную цепь электропроводки.

Устройство ответвительной коробки может быть разным, но при эксплуатации удобна конструкция с четырьмя соединительными колодками, оборудованными двумя, а лучше тремя контактами.

В силовую схему розетки подключаются тремя проводами и в соединительной коробке для них достаточно использовать столько же клемм, а для работы осветительной цепи требуется большее количество контактов: четыре для одноклавишного выключателя и пять для двухклавишного.

Число используемых бытовых электроприборов в квартире влияет на количество розеток. В некоторых комнатах необходимо иметь их более десяти. При этом использования удлинителей, тройников и двойников следует избегать, по соображениям безопасности. Поэтому рекомендуется устанавливать на стену специальные блоки, которые могут включать до четырех розеток.

В таком блоке все контакты на заводе надежно соединены между собой в единую конструкцию и выведены на внешние клеммы для подключения проводов. Устройство рассчитано на максимальную нагрузку, указанную производителем, и поэтому считается при соединении шлейфом для квартирной проводки как одна розетка.

На кухне при пользовании несколькими мощными электроприборами, например, посудомоечной машиной и электроплитой или электрическим чайником может возникнуть нагрузка, превышающая допустимую мощность использования розеточного блока. Это предпосылка для возникновения аварии. Такие конструкции на кухне не устанавливают.

В продаже есть розеточные конструкции, которые выглядят как единый блок, но им не являются. У них в едином корпусе смонтированы единичные розетки, которые необходимо подключать проводами к защитному автомату. Но на практике это делать довольно сложно.

Как выход из создавшейся ситуации предлагается близкорасположенные розетки подключать между собой параллельно проводами, но не использовать их для работы энергоемких потребителей. Число таких розеток не должно быть больше четырех. В исключительных, крайних случаях допускается подключать пятую розетку. А для мощных потребителей электроэнергии создавать соответствующую силовую цепь от индивидуального автоматического выключателя.

Подробее про особенности подключения мощных электропотребителей читайте здесь: Как установить и подключить розетку для плиты и стиральной машины

Рис. 3. Вариант схемы силовой электропроводки квартиры

При такой схеме в одной комнате может быть проложены две отдельные магистрали силовой цепи.

Как правильно установить розетку своими руками?

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

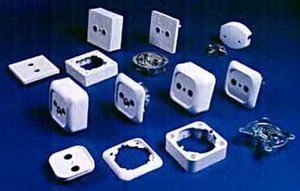

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

  1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
  2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

  1. Под гипсокартон.
  2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

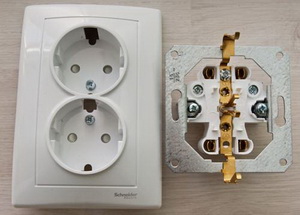

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Читать еще:  Как правильно подключить УЗО

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

  1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:
  • дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
  • крепеж, он также подбирается в зависимости от материала стены;
  • металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
  • отвертка и сама розетка.
  1. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
  2. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
  3. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
  4. Устанавливаем механизм на основание.
  5. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
  6. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

  • Дрель или шуруповерт.
  • Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

  • Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

  1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
  2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
  3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

  1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
  2. Подключаем к клеммам провода.
  3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
  4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

  • Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
  • Отвертка.
  • Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

  • Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
  • Выбиваем бетон (В), чистим от пыли отверстие (С).
  • Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
  • Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.


Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Выдвижная розетка, встроенная в столешницу

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.

Онлайн помощник домашнего мастера

Подключение розетки – пошаговая инструкция для начинающих. Проверенные варианты и схемы монтажа от мастеров!

  • Розетки и выключатели

Время от времени у каждого хозяина возникает необходимость в замене или установке розетки. Электрические приборы окружают нас каждый день, гарант их сохранности и возможность безопасного эксплуатирования напрямую зависит от грамотного подключения этого механизма. Как справится с этим самостоятельно мы расскажем в этой статье, а для наглядного примера можно изучить многочисленные фото подключения розетки.

Разновидностей розеток существует достаточно много, они могут классифицироваться в зависимости от конструкции или назначения. Чтобы лучше в этом разбираться рассмотрим данные типы более подробно.

Краткое содержимое статьи:

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Рекомендуем посмотреть дополнительные инструкции на этом сайте: electrikexpert.ru

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Клавишный зажим у розеток. Здесь контакты фиксируются благодаря пружинистой клемме, напоминающей клавиши. Нажимая на неё пружинки раздвигаются, что дает возможность свободного доступа к контактам, отпустив — пластины фиксируют контакты.

Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Пошаговая инструкция как подключить розетку

Подключение всех видов розеток происходит практически по одной общей схеме. Первое, что необходимо сделать это отключить питание на электрощите. Обязательно убедитесь или отсутствует ток в устройстве индикатором или просто включив любой электроприбор.

Далее можно приступать к демонтажу ненужной розетки, снимается крышка вместе с гнездом, отсоединяются провода от старой сердцевины. Подрозетник следует очистить от мусора и освободить провода, при неимении подрозетника советуем приобрести новый.

Подключение проводов к розетке своими руками дальше не составит труда, главное аккуратно подойти к процессу. Перед непосредственным подключением провода подготавливаются, оставляем примерно до 10 см кабеля, предварительно сняв защитную оплетку и зачистив концы до 2 см. Присоедините кабеля к подготовленной рабочей розетке.

Для удобства подогните провода, далее вставляется рабочая часть розетки и крепится к подрозетнику винтами или специальными скобками, важно, чтобы крепление достаточно прочно держалось.

Методика установки розетки с заземлением

Следует отметить, что последние годы популярно подключать розетки с заземлением, потому что они более безопасны. Данный тип легко отличить внешне благодаря наличию трех металлических контактов. Конструкции также делятся на внутренний и наружный тип гнезда. Особенность каждого из них — это специальные клеммы заземления, которые и соприкасаются сначала при включении, и только после этого контакты провода(фаза и ноль) входят в само устройство.

Читать еще:  Alex-day › Блог › Реверсивное управление двигателем постоянного тока

Подключение разбивается на несколько этапов:

  • отключить питание;
  • отделить провода друг от друга и определить фазу, ноль и заземление поможет тестер. Как правило, они отличаются по цвету;
  • «ноль» определяется к левой клемме, с противоположной, правой стороны размещается «фаза», а «земля» — в центре или снизу;
  • по возможности провода изолируются, после чего можно прикручивать крышку розетки.

Подключить схемы своими руками не сложно, но прежде чем начнется подключение важно изучить все нюансы. Перед покупкой новой розетки хорошо проанализируйте какая из видов вам больше подойдет, в зависимости от того, где вы планируете её установить.

В работе вам понадобится ряд инструментов — это строительный уровень, чтобы проверить корректно ли смонтировано устройство, новая рабочая розетка, подходящие отвертки, строительный нож – изолировать концы проводов, плоскогубцы и отвертка с индикатором, чтобы проверить напряжение, также при необходимости изолента.

Когда всё необходимое у вас есть на руках дело останется за малым. Существует несколько вариантов схем подключения:

  • Последовательное – розетки подключены на одном уровне друг за другом;
  • Параллельное — когда для каждого механизма используется отдельный провод от коробки распределения. Такой способ надежнее предыдущего, благодаря чему возможно подключить мощные электрические приборы;
  • Смешанный вариант. Могут быть подключены и тем и другим способом одновременно, это значительно экономит количество проводов, а в следствии и денежных средств.

Другой метод подключения розетки – цветовое различие

Чтобы избежать неудобства в работе, применяют метод подключения проводов по цветам.

«Ноль» обычно обозначен голубовато-синим, реже черным цветом, количество оттенков у «фазы» больше, поэтому следует быть внимательными в первую очередь ищем белый, красный цвет, может быть и коричневатых оттенков, «земля» может быть окрашена в желтый или зеленый цвет либо вмещать в себе одновременно эти два цвета.

Схема подключения розеток

Приветствую вас, уважаемые читатели сайта elektrik-sam.info.

В этой статье мы подробно рассмотрим, как правильно подключить розетку и различные схемы подключения.

Розетка служит для подключения электроприборов к электрической сети и в общем случае имеет два контакта в виде гнездового разъема и пружинные контакты заземления.

К силовым контактам розетки подключается фазный провод L (красный) и нулевой рабочий N (синий), к пружинному контакту подключается защитный PE-проводник (желто-зеленый).

Давайте рассмотрим схему подключения розеток в жилых зданиях.

Из электрического щита по трех-проводному кабелю в ответвительную коробку заводится фаза (красный), ноль (синий) и заземление (желто-зеленый) от автоматического выключателя розеточной группы.

В ответвительной коробке кабель от электрощита разветвляется — один идет к розетке, а другой в другую ответвительную коробку, для подключения других розеток. Последняя розетка в группе (на рисунке розетка 3) подключается в той же коробке, что и розетка 2. Т.е. для нее отдельная коробка не нужна.

В ответвительных коробках одноименные провода соединяются цвет в цвет: фаза с фазой, ноль с нулем, заземление с заземлением. Места соединения на рисунке показаны жирными точками.

В случае двухпроводной электропроводки без третьего отдельного заземляющего провода, так называемой «двухпроводки», которая встречается в домах старой постройки, схема подключения розеток будет выглядеть так же, только будет отсутствовать третий желто-зеленый провод.

В этом случае сами розетки необходимо использовать без заземляющего контакта.

В настоящее время используется большое количество бытовой техники и электроприборов, и для удобства подключения вместо одной отдельно установленной розетки используются розеточные блоки на две, три и более розеток.

Как правильно подключить розетку в этом случае? Одна из розеток соединяется с проводом, идущим от ответвительной коробки, а остальные подключаются к первой розетке этого розеточного блока через винтовые клеммы.

На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.

Блок розеток устанавливается в общую рамку, которая бывает на две, три, четыре и пять розеток.

В двухпроводной электропроводке отдельный провод заземления не используется, и схема подключения розеток будет иметь вид, как на рисунке ниже.

Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.

Рекомендую посмотреть видео Как подключить розетки:

Полезные материалы по теме:

Схема подключения розетки

Содержание

  1. Несколько слов о видах электрических розеток
  2. Технические характеристики
  3. Устройство электрической розетки
  4. Схема подключения в 3 шага

1. Несколько слов о видах электрических розеток

Разговор про схемы подключения розеток и выключателей своими руками, как правило, начинается с перечисления наиболее популярных видов изделий. Эта статья не исключение. По типу монтажа все розетки делятся на накладные и встроенные. Первые крепятся на стену или иную поверхность при открытой проводке, когда провода идут поверх отделочного материала. В этом случае не требуется делать отверстие в стене. Розетку монтируют так, чтобы на поверхности оставалась только крышка. Корпус утапливается в поверхности стены, как и вся проводка в помещении. Монтаж делается в установочные подрозетники.

Далее модели принято делить на те, что имеют заземление, и без него. Примером первых может служить розетка для подключения электроплиты. Они имеют три контакта для подключения к трехконтактной проводке и устанавливаются в домах с заземлением. Вообще же о размерах и конструкции одно- и двуместных розеток с заземляющими контактами и без них, предназначенных для подключения к сети 220 В потребителей с минимальными токами до 20 А и напряжением до 277 В, можно прочитать в ГОСТ 7396.1-89.

Существуют розетки, снабженные защитными шторками, которые находятся внутри корпуса и приоткрываются лишь в тот момент, когда в розетку вставляется вилка. А когда она вынимается, пружинный механизм возвращает шторку на место, чтобы защитить пользователя от поражения электрическим током.

Корпус розеток с выталкивателем вилки предусмотрен для случаев частого использования приборов в одной розетке. Чтобы вытащить вилку, требуется приложить некоторое усилие. Система выталкивателя предусматривает кнопку, нажав на которую пользователь легко извлекает вилку электроприбора.

Удобны современные розетки с подсветкой: светодиод излучает световой поток, достаточный, чтобы найти розетки и выключатели в полной темноте. Светодиоды генерируют рассеянное свечение, которого достаточно, чтобы пользователь сориентировался в темном помещении.

Наконец, в помещениях с повышенной влажностью, например, в ванной комнате и сауне, устанавливаются элементы с защитными крышками – розетки и выключатели с высоким уровнем влагозащиты.

2. Технические характеристики

  • Номинальный ток – то количество тока, которое может быть пропущено через устройство за определенный промежуток времени. Как правило, оно равно 16 А.
  • Номинальное напряжение – величина, необходимая для работы электрического прибора: 220 В для розеток бытового уровня, 380 В – для промышленного.
  • Допустимая мощность розетки – показатель, определяющий количество ватт, при которых сможет работать электроприбор, подключенный к этой розетке. Для этого умножают номинальное напряжение на номинальный ток. В нашем случае это будет 3520 Вт. Для сравнения: в прежние времена этот показатель был равен 1386 Вт (6,3 А х 220 В).
  • Степень защиты IP – состоит из двух цифр. Первая говорит о степени защищенности от попадания внутрь корпуса твердых предметов и пыли. Индекс IP0 означает полное отсутствие такой защиты, а IP6 – герметичный корпус, исключающий любое проникновение пыли. Вторая цифра обозначает устойчивость корпуса к попаданию внутрь влаги, т.е. 0 – отсутствие защиты, 7 – допускается полное, но кратковременное погружение элемента в воду. Например, модель Lezard ОП Ната б/з имеет IP20, т.е. защищена от контакта, например, с пальцами человека, но не имеет защиты от влаги. А Volsten V01-14-R24-S Magenta Nero имеет IP44, т.е. защищена от проникновения внутрь предметов диаметром больше 1 мм, но не от пыли, и защищена от брызг, падающих в любом направлении. Как уже говорилось, подключение сетевой розетки такого типа имеет смысл в помещениях с повышенным уровнем влажности.

3. Устройство электрической розетки

Рассмотрим основные элементы конструкции, чтобы описание того, как подключить розетку, было наглядным.

Контакты выполняют функцию проводника электричества из сети к электроприбору. Изготавливаются из металлического сплава, достаточно упругого, чтобы штырьки вилки надежно соединялись с розеткой. Выходные контакты нужны для подключения штырей вилки. По-другому они называются губками или лепестками. Состоят из двух пластин с расширениями. Входные контакты, или клеммы, служат для подсоединения проводов. Могут быть винтовыми, когда провод зажимается между пластинами, соединенными винтом, который закручивается вручную, и безвинтовыми, когда пластины поджимаются и удерживаются пружинистым элементом. Заземляющий контакт отводит статическое электричество в землю. Чаще всего имеет форму скобы. Отдельно стоит трехфазная розетка (ее схема подключения рассматриваться в статье не будет). Она имеет четыре закрепленных контакта: три фазных, еще один – ноль или земля. Имеет более мощные латунные пластинчатые контакты: поскольку три фазы проводят через себя 380 В, а не 220, нужна большая масса проводника.

Колодка является основанием розетки, на котором держатся контакты и корпус, защищающий внутренние элементы. Материалом может быть карболит или керамика, которая на сегодняшний день используется чаще всего: она является отличным диэлектриком с большим показателем прочности и огнеупорности. Но у нее есть и свой минус – хрупкость. Некоторые производители используют особый пластик – поликарбонат с добавками.

Защитный корпус по-другому называется лицевой панелью. Он покрывает основание с контактами, защищает от случайного соприкосновения с проводниками (в том числе пальцами), обеспечивает необходимую пылевлагозащиту. Изготавливается из небьющегося пластика, устойчивого к нагреву, реже – из стекла, металла и дерева.

4. Схема подключения в 3 шага

Первый шаг. Сначала следует отключить автоматические выключатели на входе, чтобы обеспечить электробезопасность работ. Затем необходимо проверить, действительно ли отсутствует напряжение. Это надо сделать до того, как корпус элемента будет откручен, и вы коснетесь оголенных проводов. Проверка производится индикатором напряжения. Если надо изъять старую розетку, снимают ее корпус, откручивают фиксирующие винты, прижимающие лапки, и вынимают розетку, ослабив крепление проводов. Подключение новой розетки, которую устанавливают на замену, начинают с откручивания клеммных винтов, которые удерживают пластину, фиксирующую провод.

Второй шаг. С провода снимается ножом или особым инструментом около 10 мм изолирующей оболочки. Оголенную часть нужно завести в клемму и затянуть винт. Усилие не должно передавливать жилу. Если вы хотите максимально надежно подключить зачищенный провод, то жилу следует согнуть в кольцо. Его диаметр не должен превышать диаметр шляпки винта, которым провод будет зафиксирован. На практике это не больше 5 мм. Полученное кольцо необходимо прижать винтом для обеспечения наибольшей площади касания провода и контакта. В случае, когда происходит установка розетки с заземлением, следует присоединить заземляющий провод к среднему контакту.

Третий шаг. Следует произвести монтаж корпуса в подрозетник, при этом не должно возникать его перекосов – розетка должна быть аккуратно утоплена в стену. Провода осторожно помещаются в подрозетник. Чтобы закрепить розетку в нужном положении, используйте прижимающие лапки и винты. Закрутив их, вы раздвинете лапки, и элемент будет зафиксирован. Помните, что такая конструкция предусмотрена в старых моделях, новые же фиксируются винтами, располагающимися в подрозетниках. Вам останется только прикрутить корпус.

В нашем интернет-магазине представлен широкий выбор электророзеток в разном исполнении корпуса. Вы легко найдете вариант, который впишется в любой интерьер. Выбирая устройство под сложную задачу или для эксплуатации с непростым электрооборудованием, обратитесь за консультацией к менеджеру-консультанту. Подключение розеток своими руками потребует инструментов и приспособлений для монтажа – выбирайте их в соответствующих рубриках и делайте заказ.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
