Какие бывают схемы

Какие существуют виды электрических схем?

При эксплуатации электрического оборудования нередко приходится иметь дело со схематическим обозначением на всевозможных графических изображениях. В них иногда бывает тяжело разобраться даже бывалым электрикам из-за большого разнообразия их типов, которые отличаются назначением и принципом исполнения. Именно поэтому необходимо детально рассмотреть деление на виды электрических схем и особенности каждой из них.

Общая классификация

Само понятие подразумевает под собой комплекс условных обозначений, которые предназначены для определения каких-либо конструктивных элементов или частей. В соответствии с правилами и требованиями ГОСТ 2.701-84 выделяют несколько видов, отличающихся как сферой применения, так и типом устанавливаемых обозначений.

Разделение по видам приведено в таблице ниже:

Таблица: разновидности схема

Вид схемыБуквенное обозначение
1ЭлектрическиеЭ
2ГидравлическиеГ
3ПневматическиеП
4Газовые (кроме пневматических)X
5КинематическиеК
6ВакуумныеВ
7ОптическиеЛ
8ЭнергетическиеР
9ДеленияЕ
10КомбинированныеС

Так, для одного и того же устройства или объекта, при необходимости, могут разрабатываться сразу несколько схем, поясняющих принцип подключения, работы или реализации функций. Для электротехнического оборудования схемы подразделяются на несколько типов:

  • Принципиальные или полные – обозначаются цифрой 3;
  • Структурные – обозначаются цифрой 1;
  • Функциональные – обозначаются цифрой 2;
  • Общие – обозначаются цифрой 6;
  • Монтажные или схемы соединений – обозначаются цифрой 4;
  • Подключений – обозначаются цифрой 5;
  • Расположения и объединенные – обозначаются цифрой 7 и 0 соответственно.

При составлении конкретной схемы используется, как правило, буквенно-цифровые обозначения, к примеру, для электрической функциональной маркировка будет выглядеть как Э2, для газовой структурной Х1 и т.д.

Принципы графического обозначения каких-либо элементов на схемах определяются отраслевыми и государственными стандартами. Они же устанавливают требования к расположению составных частей, их размеры, нанесение шифров, наименований или маркировок.

Определение и назначение каждой электросхемы

Каждый вид электрической схемы реализуется в виде чертежа или графического изображения, выполненного вручную или посредством печатных приспособлений. Основные отличия обусловлены описанием тех или иных функций, указанием последовательности, принципа действия или привязкой к чему-либо.

Принцип построения схем регламентируется стандартом ЕСКД, который реализуется рядом нормативных документов, среди которых достаточно важными считаются ГОСТ 2.702-2011, а также ГОСТ 2.708-81.

Они устанавливают:

  • требования к изображениями;
  • принципам расположения компонентов;
  • оформления чертежей;
  • нанесению обозначений и технических характеристик.

Далее детально рассмотрим особенности каждого вида электрических схем.

Принципиальная (полная)

Принципиальная схема предназначена для пояснения принципа действия того или иного устройства. Наиболее часто ее применяют для различных распределительных устройств в силовых цепях, каких-либо приборов и т.д.

Пример принципиальной схемы

На принципиальных схемах обязательно указываются действующие электрические компоненты и проводимые связи между ними, силовые контакты и электрически узлы, соединяющие радиодетали. В свою очередь, такие электрические схемы подразделяются на два подвида: однолинейные и полные.

Однолинейные также называют первичными цепями, на них, как правило, обозначается силовая часть оборудования или электроустановки. С другой стороны однолинейная схема широко распространена для обозначения трехфазных цепей, где все оборудование на трех фазах имеет идентичное расположение и подключение. За счет чего в однолинейном варианте демонстрируется только одна фаза с некоторыми отступлениями в местах, где оборудование на разных фазах отличается.

Кроме силовых цепей существуют и слаботочные, для питания защит, средств измерительной техники и различных электронных устройств. Такие схемы вторичных цепей называются полными, так как показывают полную картину всего оборудования, выделяя даже состояние некоторых контактов и частей оборудования. Увы, из-за сложности современной аппаратуры, далеко не все устройства можно изобразить на одном листе, поэтому полные бывают элементными и развернутыми.

Полная схема

Структурная

На структурных схемах осуществляется общее изображение устройства, все компоненты или отдельные узлы которого выполняются в виде блоков, обозначающих оборудование, а связи между блоками могут говорить о тех или иных операциях, связующих отдельные блоки между собой.

Структурная схема

Этот тип графического изображения призван дать общее представление об устройстве и принципе действия, поэтому на них часто проставлены стрелочки, имеются поясняющие надписи и прочие обозначения, упрощающие понимание процесса или поясняющие работу прибора. Для работы с таким изображением не нужно иметь электротехнического образования, так как ее обозначения будут понятны даже не искушенному в электричестве человеку.

Функциональная

Функциональная схема является более детальным вариантом структурной, на ней также все элементы изображаются отдельными блоками. Главное отличие в том, что каждый блок имеет уже индивидуальную форму обозначения в соответствии с его функциональным назначением. Возможно также выделение различных видов связей между частями, объединение деталей в блоки и т.д.

Функциональная схема

Общая

Общая схема предназначена для изображения мест расположения электрических аппаратов на местности или в пределах электроустановки. Определяет основные типы электрических соединений этих аппаратов, места их реализации и т.д. Данный тип является обязательным при разработке различных конструкторских документов на этапе проектирования. Но кроме общей, конструкторская документация включает в себя еще две не менее важные схемы – соединений и подключений.

Общая схема

Схема соединений (монтажная)

Схема соединения используется для графического изображения мест подключения электрооборудования. На ней указываются конкретная привязка к частям зданий, распредустановок, по отношению к которым и должен осуществляться монтаж электрооборудования, благодаря чему такой тип схем еще называют монтажными.

Наиболее часто монтажные схемы используются для обозначения разводки электрических цепей в здании, широко применяются во время ремонта, чтобы обозначить места прокладки проводки, установки распределительных коробок и вывода точек подключения к приборам и контактам аппаратов.

Монтажная схема

На рисунке выше приведен пример монтажной схемы, как видите, для каждого варианта могут устанавливаться свои условные обозначения, указываемые отдельно. Имеются привязки к каждой конкретной комнате и планируемому электрооборудованию, осветительным приборам и т.д. В дальнейшем она используется не только для монтажных работ, но может применяться и в процессе эксплуатации.

Подключений

Схема подключения используется для указания принципов соединения различных электрических или электронных блоков в единую систему. Иногда предполагается, что блоки имеют территориальное разделение, в других ситуациях они могут находиться в пределах одного распределительного устройства, шинной сборки или стойки. Ее пример приведен на рисунке ниже:

Схема подключения

В зависимости от сложности графического изображения и количества отображаемых подключений оно может дополняться таблицами соединений для пояснения порядка расположения выводов и подключения изделия.

Расположения

Также входит в состав проектной документации и помогает определить местоположения всех частей электроустановки относительно друг друга и других значимых объектов.

Схема расположения

На схеме расположения могут наноситься:

  • составные части всего объекта, а при необходимости и связи между всеми частями;
  • соединительные провода, кабели, шнуры и т.д. в упрощенном виде;
  • наименование каждого элемента, его тип и документ, на основании которого он применяется.

Такое изображение может выполняться как в двухмерном, так и в трехмерном пространстве. Но в любом случае изображение должно соблюдать масштаб по отношению к натурным размерам и расстояниям.

Трехмерная схема расположения

Объединенная

Объединенная схема строиться на основании нескольких типов изображений, рассмотренных нами ранее. Такое построение призвано упростить работу электромонтажников или проектировщиков за счет объединения различной информации в единое целое. Но на практике далеко не всегда целесообразно объединять несколько типов графических элементов. Это связанно со сложностью некоторых приборов и устройств, в которых из-за нагромождения элементов довольно сложно объединять разные изображения.

Виды и типы схем

В соответствии с ГОСТ 2.701-84 «Схемы. Виды и типы. Общие требования к выполнению» схемы классифицируются по назначению, а также по типу элементов и связей между ними. Наименование и код схем определяют их видом и типом.

Код схемы должен состоять из буквенной части, определяющей вид схемы, и цифровой части, определяющей тип схемы (таблица 16).

Виды схем обозначают буквами:Типы схем обозначают цифрами:
электрические — Эструктурные -1
гидравлические — Гфункциональные -2
пневматические — Ппринципиальные (полные) -3
газовые (кроме пневматических) — Xсоединений (монтажные) -4
кинематические — Кподключения -5
вакуумные — Вобщие -6
оптические — Лрасположения -7
энергетические — Робъединенные -0
деления — Е
комбинированные — С
Читать еще:  По какой схеме лучше подключить дроссель к люминесцентной лампе

Например, схема электрическая принципиальная — ЭЗ; схема гидравлическая соединений — Г4; схема деления структурная — E1; схема электрогидравлическая принципиальная — СЗ; схема электрическая соединений и подключения — ЭО; схема гидравлическая структурная, принципиальная и соединений — ГО.

Структурные схемы определяют основные функциональные части изделия или процесса, их назначение и взаимосвязи. Этот тип схем применяется наиболее часто, он объединяет схемы, отражающие состав изделий; блок-схемы, определяющие алгоритмы обработки информации; организационно-управленческие схемы и т. п.

Функциональные схемы содержат информацию о процессах, протекающих в объектах. Такие схемы позволяют анализировать возможности вновь разрабатываемых объектов, обосновывать проведение отладки и ремонта.

Принципиальные схемы определяют полный состав элементов объекта и связей между ними, служат основанием для разработки комплекта конструкторской документации на объект.

Схемы соединений отображают только связи между частями объекта, осуществляемые с помощью связующих элементов, с указанием их геометрического положения относительно частей объекта.

Схемы подключений показывают внешние подключения объектов.

Схемы расположения отображают геометрическое расположение элементов объектов относительно друг друга.

Общие схемы составляются с целью наглядного представления информации о составе очень сложных объектов и видах связи между их частями.

Виды схем

Общие положения.

Схема – конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

При выполнении схем используются следующие термины:

элемент схемы – составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие самостоятельное назначение (резистор, трансформатор, насос и т.д.);

устройство – совокупность элементов, представляющая единую конструкцию (блок, плата); устройство может не иметь в изделии определенного функционального назначения;

функциональная группа – совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию (усилитель, генератор, модулятор);

функциональная часть – элемент, устройство или функциональная группа, имеющая строго определенное функциональное назначение;

функциональная цепь – линия, канал, тракт определенного назначения (канал звука, видеоканал, тракт СВЧ и т.д.) ;

линия взаимосвязи – отрезок линии на схеме, указывающий на наличие связи между функциональными частями изделия;

линия электрической связи – линия на схеме, указывающая путь прохождения тока, сигнала и т.д.;

установка– условное наименование объекта в энергетических сооружениях, на который выпускается схема.

Виды схем (зависят от элементов и связей, входящих в состав изделий)Обозначение
1.ЭлектрическиеЭ
2.ГидравлическиеГ
3.ПневматическиеП
4.КинематическиеК
5.ОптическиеЛ
6.ВакуумныеВ
7.ГазовыеХ
8.АвтоматизацииА
9.ЭнергетическиеР
10.Комбинированные (разные виды элементов в схеме)С
11.Деления (схему деления изделия на составные части разрабатывают для определения состава изделия)Е

Классификация схем в зависимости от назначения

Типы схем (зависят от основного назначения)ОбозначениеМеждународное
1.Структурные
2.Функциональные
3.Принципиальные (полные)
4.Соединений (монтажные)
5.Подключение
6.Общие
7.Расположение
8.Объединенные
Добавления: схема электрооборудования и проводки на планах схема электроснабжения и связи

Наименование схемы определяется ее видом и типом, например: схема электрическая принципиальная, схема электрическая функциональная.

Код схемы состоит из буквы, определяющей вид схемы и цифры, обозначающей тип схемы, например, — Э1- схема электрическая структурная; Г2 – схема гидравлическая функциональная.

Структурная схема –определяет основные функциональные части изделия, их назначение и взаимосвязи. Структурные схемы разрабатывают на стадиях, предшествующих разработке схем других типов. Структурными схемами пользуются для ознакомления с изделием.

Функциональная схема –служит для разъяснения процессов, протекающих в отдельных функциональных цепях изделия или в изделии в целом. Функциональными схемами пользуются при изучении принципов работы изделий, а также при их наладке, контроле и ремонте при эксплуатации.

Принципиальная (полная) схема –определяет полный состав элементов и связей между ними и дает детальное представление работы изделия.

Принципиальными схемами пользуются для изучения принципов работы изделия, а также при его наладке, контроле и ремонте. Схемы служат основанием для разработки других конструкторских документов (схем соединений (монтажных), чертежей и т.д.)

Схема соединений (монтажная)показывает соединения основных частей изделия и определяет провода, жгуты, кабели или трубопроводы, которыми выполняются эти соединения, а также места их присоединения и ввода. Схемами соединений пользуются при разработке других конструкторских документов, в первую очередь чертежей, определяющих прокладку и способы крепления проводов, жгутов, кабелей или трубопроводов в изделии, а также при контроле, эксплуатации и ремонте изделий.

Схема подключенияпоказывает внешние подключения изделия. Ими пользуются при разработке других конструкторских документов, а также для осуществления изделия и при его эксплуатации.

Общая схемаопределяет составные части изделия, представляющего комплекс, и соединения составных частей между собой на месте эксплуатации. Ими пользуются при ознакомлении с комплексами, а также при их эксплуатации и контроле.

Схема расположенияопределяет относительное расположение составных частей изделия (установки), а при необходимости также жгутов, проводов, кабелей, трубопроводов и т.д.

Пользуются схемами при разработке других конструкторских документов, а также при эксплуатации и ремонте изделия.

Объединенная схема –схема, когда на одном конструкторском документе выполняют схемы двух или несколько типов, выпущенных на одно изделие.

Наименование и код объединенной схемы определяется ее видом и объединенными типами схем, например: схема электрическая соединений и подключения – ЭО; схема гидравлическая структурная и принципиальная – ГО.

Для изделия, в состав которого входят элементы разных соответствующих видов одного типа, например: схема электрическая принципиальная, или одну комбинированную схему, содержащую элементы и связи разных видов.

На схеме одного вида разрешается изображать элементы и устройства, не входящие в изделие, но необходимые для разъяснения принципа его работы. Графическое обозначение таких элементов и устройств отделяют на схеме штрихпунктирными тонкими линиями, указывая местонахождение элементов и другие данные.

Комбинированные схемыразрабатывают для изделия, в состав которого входят элементы разных видов. Изображение элементов (устройств, функциональных групп) и связей каждого вида (электрических, гидравлических и т.п.), а также оформление схемы в целом должно удовлетворять правилам, установленным для соответствующих видов схем данного типа. Элементам схем присваивают позиционные обозначения, сквозные в пределах схемы.

Дата добавления: 2014-01-13 ; Просмотров: 1435 ; Нарушение авторских прав?

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Электрические схемы – виды, назначение

Определение электрической схемы звучит примерно так: это принципиальная схема, графическое изображение, с помощью которого отображаются связи между отдельными элементами электрического устройства, которые работают за счет протекания электротока, используя условные графические, а также цифровые и буквенные обозначения. В данном случае работают правила ГОСТ. Проще говоря, в такой схеме электрик обозначает места установки розеток, выключателей, силового кабеля и провода. Разберемся, какие же бывают виды электрических схем и каковы их основные характеристики.

Виды электрических схем, классификация

Данные чертежи можно разделить по видам и типам.
Так, согласно правилам, выделяют электросхемы таких видов: пневматические, электрические схемы, газовые, гидравлические, комбинированные, вакуумные, кинематические, оптические, энергетические.
Основные типы электрических схем представлены:
— Схемы структурные;
— Схемы функциональные;
— Схемы принципиальные;
— Схемы общие;
— Схемы подключения и расположения;
— Схемы объединенные.
В общем-то, уже исходя из названия, становится понятным основное назначение документов. Дополнительно разберем каждый вид по отдельности для того, чтобы иметь общее представление и понимание.

Электросхемы. Виды электрических схем. Назначение.

Схема структурная. Проста и понятна для восприятия, удобна для работы. Это основной источник информации для ознакомления с основными составными частями электроустановки. Такой документ обязательно пригодится в доме при проведении ремонта.

Читать еще:  Схема Подключения Щитка В Квартире

Схема функциональная. Назначение этого чертежа практически не отличается от вышеописанного. Только одно существенное различие состоит в том, что в ней описываются более подробно все составные цепи.

Схема принципиальная. Такие электросхемы применяются там, где присутствуют сложные распределительные сети и есть необходимость составить полную картину работы того или иного оборудования. При этом, данные чертежи могут быть двух видов: однолинейными и полными.
Однолинейные дают понимание работы силовых первичных сетей.

Полные же схемы могут быть развернутыми или элементарными. Как правило, к таким сложным схемам всегда прилагаются пояснения.

Схемы монтажные. Самый популярный вид документа, который подсказывает, как провести монтаж проводки в помещении, а также указывает на то, где находятся провода. Основные правила обозначения схем: наличие расположения элементов цепи, виды соединений, цветовая маркировка. Главная задача – облегчить человеку проведение ремонта и предупредить повреждение уже существующей проводки.

Схема объединенная. Как говорит уже само название, данный вид документа соединяет в себе несколько. Используется там, где есть необходимость обозначения всех важных особенностей электроцепи. Так, это важно, например, на больших предприятиях при работе профессиональных электриков.

Вот таким образом представлены основные виды электрических схем. Конечно, любой из документов имеет свои особенности и для правильного составления требует наличия дополнительных знаний.

Виды Электрических Схем

Все соединения проводов выполняются только на зажимах электрических аппаратов или с помощью специальных клеммников. Напряжения нет.


В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора — в упрощенном. В — значок электричества, отображающий переменное напряжение.

Таким образом обозначается та или иная деталь. Квалифицированный специалист должен уметь разбираться во всех типах чертежей.
Как читать электрическую схему РЗА.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта.

На них можно изобразить точное положение элементов, их соединение, характеристики установок.

Зарубежные детали можно представить широким ассортиментом.

Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи.

Основное назначение монтажной схемы — руководство для проведения электромонтажных работ. Наиболее ярким примером служат бытовые приборы.

Как читать электрические схемы

Назначение каждой электросхемы

Линии взаимосвязи следует выполнять толщиной от 0,2 до 1,0 мм. Требования к схемам соединений монтажным На схемах соединений изображают все устройства и элементы изделия, их входные и выходные элементы и соединения между ними. Принципиальная схема Такой тип используется в распределительных сетях. Релейная часть выглядит несколько сложнее, но если рассматривать её по частям и так же, двигаясь последовательно, шаг за шагом, то нетрудно понять логику её работы.

Основание подвижной части отмечается специальной незаштрихованной точкой. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная.

Монтажные схемы Выше была рассмотрена принципиальная схема.

Начинают сборку от фазы.

E — Электрическая связь с корпусом прибора. Схемы соединений монтажные предназначены для выполнения по ним электрических связей в пределах комплектных устройств, электроконструкций, т.

Начинать читать можно как от источника питания так и от нагрузки. Новые интегральные компоненты для импульсных силовых преобразователей: рис.

Это значительно облегчает монтаж электрооборудования. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две.
Однолинейные схемы

Нормативные документы

К примеру, в данной схеме есть узел опробования световой сигнализации. Объединенная Ну и последней из применяемых в распределительных сетях электросхемой является объединенная, которая может включать в себя несколько видов и типов документов.

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

Она является основой разработок любых электронных устройств и электрических цепей. Знание графических обозначений, как алфавит для чтения книг, является основным условием чтения схем. Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами.

Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки. Они выполняют функцию приемников или потребителей. А на схемах соединения изображают только какой-либо конкретный шкаф управления со всеми аппаратами, входящими в него и разводкой проводами.

Существуют также объединенные схемы. Кроме электрических принципиальных и монтажных распространены структурные и функциональные схемы.


Пример структурной а и функциональной схемы б Пример выполнения электрической принципиальной схемы Принципиальная схема заводской трансформаторной подстанции Схема соединений щита с электрооборудованием Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:. Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Такие схемы называют комбинированные электропневматические, электропневмогидравлические или электрогидравлические. На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. Порядок сборки по электрической схеме Самым сложным делом для электрика является понимание взаимодействия элементов в схеме.

На схеме может присутствовать спецификация с перечнем электрических аппаратов и других электротехнических устройств и элементов, входящих в схему, дополнительные поясняющие надписи. Наиболее ярким примером служат бытовые приборы.

По другому такие схемы в народе называют монтажные. В системах сигнализации вместе с лампочками применяются акустические устройства — электросирены, электрозвонки, электрогудки и другие аналогичные приборы. Например, такие схемы очень популярны при описании принципа работы сложных электронных устройств. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Один из самых популярных способов в последнее время — это адресный метод.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Электрические схемы. Типы. Правила выполнения

Полупроводниковые приборы. Составные части изделия изображают в виде упрощенных внешних очертаний, а их расположение должно примерно соответствовать действительному размещению [2, п.

Схема электрических соединений или ее еще называют монтажная схема, представляет собой упрощенный конструктивный чертеж, изображающий электрическое устройство в одной или нескольких проекциях, на котором показываются электрические соединения деталей между собой. Другой тип принципиальных схем отражает управление приводом, линией, защиту, блокировки, сигнализацию. На таких схемах провода идущие в одном направлении часто объединяют в жгуты или пучки и показывают одной толстой линией.

На схеме проводки квартиры будет видно размещение розеток, светильников и т. На наличие соединения указывает точка в месте пересечения или примыкания.

На таких схемах может быть показаны схемы нескольких типов, например электрическая принципиальная и монтажная, или принципиальная и схема расположения. Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи.

В — УГО воспринимающей части электротепловой защиты. На структурных схемах отображаются основные элементы трансформаторы , линии электропередачи, распределительные устройства — в виде прямоугольников. Благодаря такому принципу построения запоминание условных графических обозначений не представляет особого труда, а составленная схема получается удобной для чтения. При этом на схеме нужно привести пояснения [1, п.

В этом случае развернутая принципиальная схема может только запутать и испугать, особенно не опытных электриков, которые в большинстве своем очень бояться различной электроники. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы. В зависимости от назначения схемы на чертеже изображают: а только цепи питающей сети источники питания и отходящие от них линии; б только цепи распределительной сети электроприемники, линии, их питающие ; в для небольших объектов на принципиальной схеме совмещают изображения цепей питающей и распределительной сетей. Полупроводниковые приборы. Поэтому на электрических схемах резистор так и обозначают в виде прямоугольника, символизирующего форму трубки.

Читать еще:  Как подключить магнитный пускатель

Типы и виды электрических схем: общая класификация

Основание подвижной части отмечается специальной незаштрихованной точкой. Схемы обычно дополняются различными диаграммами и таблицами переключения контактов, которые поясняют порядок срабатывания сложных элементов, например многопозиционных переключателей, временными диаграммами, показывающими последовательность срабатывания катушек реле. В люстре один провод стал общим. Благодаря ей любую неисправность можно обнаружить и устранить в очень короткое время. Ниже будут рассмотрены схемы принципиальные, соединений и подключений как получившие наиболее широкое применение в электрооборудовании промышленных предприятий.

Это может быть либо отключение автомата 2-QF, либо отключение катушки 2-КМ, которая включается релейной схемой. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Существует несколько вариантов выполнения схем соединения и подключения. Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними.
Виды заземления нейтрали

Какие бывают электрические схемы?

  • Общая классификация
  • Назначение каждой электросхемы
  • Структурная
  • Функциональная
  • Принципиальная
  • Монтажная
  • Объединенная

Общая классификация

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):

  1. Электрические (Э).
  2. Гидравлические (Г).
  3. Пневматические (П).
  4. Газовые (Х).
  5. Кинематические (К).
  6. Вакуумные (В).
  7. Оптические (Л).
  8. Энергетические (Р).
  9. Деления (Е).
  10. Комбинированные (С).

Что, касается типов, основными считаются:

  1. Структурные (1).
  2. Функциональные (2).
  3. Принципиальные (полные) (3).
  4. Соединений (монтажные) (4).
  5. Подключения (5).
  6. Общие (6).
  7. Расположение (7).
  8. Объединенные (8).

Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип. Как пример, документ с названием Э3 является принципиальной электрической схемой. С виду она выглядит так:

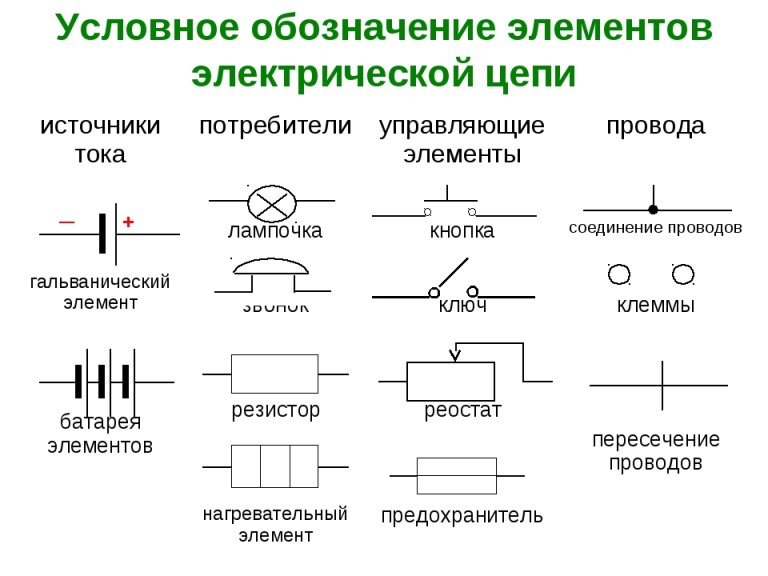

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.

Назначение каждой электросхемы

Структурная

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Функциональная

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Принципиальная

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т.к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная. В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Полная принципиальная схема может быть развернутой или элементной. Если электроустановка несложная и на один главный чертеж можно нанести все пояснения, достаточно сделать развернутый план. Если же Вы имеете дело со сложной аппаратурой, которая имеет в составе цепь управления, автоматизации и измерения, лучше разнести все отдельные узлы на разные листы, чтобы не запутаться.

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

Монтажная

Эту разновидность электрических схем мы чаще всего используем на сайте, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки. Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи. При подключении бытовой техники руководствуются именно монтажной схемой.

Объединенная

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Существует также схема кабельных трасс, которая представляет собой упрощенный план прокладки кабельной линии к распределительным пунктам и трансформаторным подстанциям. Ее назначение аналогично монтажной электросхеме – с помощью данного документа монтажники руководствуются как вести линию от точки А к точке Б.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды и типы электрических схем, а также их назначение и характеристики. Зная условные обозначения и имея под рукой всю нужную документацию совсем не сложно разобраться в том, как работает та или иная установка.

Будет интересно прочитать:

Виды и типы схем

В современном высокотехнологичном оборудовании не малую роль играют слаженное взаимодействие между агрегатами, узлами и отдельными механизмами, которые отвечают за эффективное функциональное исполнение определённых задач. Это могут быть электрические, пневматические, гидравлические, механические и прочие устройства.

Чтобы разобраться в последовательности действия разного рода исполнительных сегментов помимо чертежей составляются специальные схемы, которые позволяют значительно ускорить процесс ознакомления с принципом и последовательностью действий элементов того или иного модуля.

Схемой называется конструкторский документ, отображающий части изделия с их взаимным расположением и условно изображёнными связующими элементами.

В зависимости от характера элементов и связей входящих в состав общего изделия, схемы разделяются на виды, которые обозначаются соответствующими буквами:

  • Э – электрические
  • Г – гидравлические
  • П – пневматические
  • X – газовые (кроме пневматических)
  • К – кинематические
  • В – вакуумные
  • Л – оптические
  • Р – энергетические
  • Е – деления
  • С – комбинированные

В зависимости от назначения схемы подразделяются на типы, которым присваивается числовое значение:

  • 0 – объединенные схемы
  • 1 – структурные схемы
  • 2 – функциональные схемы
  • 3 – принципиальные (полные)
  • 4 – схемы соединений (монтажные)
  • 5 – схемы подключения
  • 6 – общие схемы
  • ЭЗ – схема электрическая принципиальная
  • Г4 – схема гидравлическая соединений
  • E1 – схема деления структурная
  • СЗ – схема электрогидравлическая принципиальная
  • Э0 – схема электрическая соединений и подключения
  • Г0 – схема гидравлическая структурная, принципиальная и соединений

Масштабы при вычерчивании схем не соблюдаются. Расположение частей изделия на схеме может не учитываться. Элементы, из которых состоит изделие, на схемах отображаются в виде условных графических обозначений в соответствии со стандартами ЕСКД. Связи между элементами схемы, такие как трубопроводы, провода, кабели, валы и тому подобное, указываются линиями.

На схемах допускается выделять отдельные устройства штрихпунктирными линиями с указанием их наименований.

На схеме одного вида допускается отображать составные элементы схем другого вида, непосредственно влияющего на работу схемы. Такие элементы и их связи отображаются штрихпунктирными линиями.

Схеме присваивают обозначение отображаемого изделия.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
