Обозначение пускателя на схеме

Контакторы и пускатели — условные обозначения и надписи. Расшифровка и технические характеристики.

Контактор – это одна из разновидностей электромагнитного реле.

Он имеет в своей конструкции катушку, при подаче напряжения на которую, происходит втягивание сердечника, после чего собственно и замыкаются контакты.

Многие путают контакторы с пускателями. Чем же они отличаются между собой?

Контактор по сути, это одиночное устройство, предназначенное для замыкания и размыкания электрических цепей. А пускатель представляет собой некое комплексное устройство, выполняющее ту же функцию, но с дополнительными элементами в своей схеме.

Например, различные виды защит или пусковые кнопки.

Большой проблемы нет, в том что многие применяют эти термины по-другому.

Главное понимать функциональность каждого оборудования.

Ниже приведены расшифровки условных обозначений и наименований популярных марок пускателей и контакторов ПМЛ, КМЭ, ПАЕ, ПМА.

По ним можно узнать, что означают те или иные цифробуквенные обозначения и как они расшифровываются.

Получается, что только из одного названия можно понять:

    что это за изделие
    какая у него функциональность
    какие дополнительные возможности он в себе несет

Чтобы ознакомиться с каждым типом пускателя нажмите на соответствующую вкладку.

Однако помимо названия, очень много информации содержится на самом корпусе контактора.

Рассмотрим на примере двух изделий от IEK КМИ и Schneider Electric LC1D25 какие же надписи и обозначения наносят производители на корпуса, как они расшифровываются и что обозначают.

Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP — horsepower). Зависит данная мощность от питающего напряжения.

В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.

Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.

    надпись CB – Circuit Breaker относится к автоматам
    Fuse – к предохранителям

Обязательно прописывается максимальное рабочее напряжение (а.с. max).

Cont. current – это длительный номинальный ток при категории нагрузки АС1.

Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.

AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.

Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.

Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).

Lb-in расшифровывается как фунт на квадратный дюйм.

Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.

Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.

Ui=690V – номинальное напряжение изоляции изделия.

IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.

Uimp=6kV – допустимое импульсное перенапряжение.

В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.

Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.

Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.

А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.

Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору. При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные.

Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.

JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.

Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.

Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.

Переходим к надписям на лицевой панели пускателя=контактора.

А1 и А2 – это точки подключения катушки управления.

Сами клеммы маркируются двумя альтернативными способами:

    числовая последовательность 1-2-3-4-5-6
    буквенно цифровая. Сверху L1-L2-L3. Снизу T1-T2-T3.


Вспомогательные контакты маркируются в соответствии со стандартами. Есть один нюанс, о котором не все знают.

Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.

Например, сверху можно увидеть надписи 13-21. Снизу 14-22.

То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.

А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.

Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).

А 21-22 – нормально закрытый контакт №2 (NC – normal closed).

Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.

Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.

На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.

Буква М7 (или другая) – это определение типа катушки в заказном номере.

Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.

Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо.

Сечение и типы подключаемых проводов указываются в технической документации.

С контактором IEK все гораздо проще. Его маркировка построена практически по такому же принципу.

Цифро-буквенное обозначение рабочих клемм:

Обозначения в эл. схемах

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710-81 (фрагмент).

Буквенные коды наиболее распространенных видов элементов.

Примеры двухбуквенных кодов

Примеры видов элементов, помеченные * добавлены автором.

Комментарии

1. Если УГО стандартами не установлено, то разработчик выполняет УГО на полях схемы и дает пояснения (ГОСТ 2.702-2011).
То-есть, если в стандартах условное обозначение какого-то электрического устройства отсутствует, можно придумать свое (желательно используя имеющиеся в стандартах элементы условных обозначений). А на свободном поле чертежа, отобразить данное обозначение и дать разъяснения о его назначении, функции.
Например фотоконденсатор:

2. По буквенному обозначению, если уж в стандартах все фотоэлементы: и фоторезистор, и фотодиод, и фототранзистор обозначают одинаково — BL, то наверное будет логичнее и фотоконденсатор у присвоить тот-же буквенный код BL.

3. Фотоэлектрохими ческий суперконденсато р, при беглом ознакомлении, совмещает в себе полупроводников ый солнечный элемент собственно суперконденсато р. Возможно его можно изобразить таким образом:

Буквенный код, тот-же применяйте на Ваше усмотрение (возможно в данном случае, можно применить обозначение как для источника питания — G) и расшифруйте в пояснениях.
Но, это предположительн о. Нужно внимательней изучить конструкцию (у меня на это нет времени)

Доброго времени суток!
Меня очень сильно интересуют 3 вопроса.
1. Как обозначаются фотоконденсатор ы на электрических схемах (по логике должно быть обозначение аналогично фоторезистору: сам элемент (конденсатор в данном случае) взять в кружок и поставить 2 стрелки направленные на него; но проблема в том, что я не нашёл ни одного подтверждения этого как в каталогах, так и вообще в статьях в Интернете).
2. Если обозначения какого-либо элемента пока не существует, то можно ли его обозначать сочетанием букв, либо сочетанием элемента и букв? Например, в данном случае пусть не существует обозначения фотоконденсатор а. Какими из следующих вариантов тогда можно его обозначить: тремя буквами «BLC» или «CBL», взятыми в кружок (кстати, если это правильно, то какой из этих 2-х вариантов верен?), или же нарисовать конденсатор, а рядом поставить буквы «BL»?
3. Как обозначаются подтипы элементов на электрических схемах? Например, существует фотоэлектрохими ческий суперконденсато р (PES-фотоконден сатор, от англ. Photoelectroche mical Supercapacitor) . Как его обозначить на схеме? Конденсатором с рядом расположенными буквами PES? Или опять сочетанием каких-либо букв, например, «PES-С» (кстати, чисто из любопытства вопрос: если такое обозначение верно, то нужно ли ставить дефис?)?
Извините, что задал столько вопросов (наверное, глупых к тому же)! Я не очень в этой сфере разбираюсь. Но мне правда очень нужно это.
Заранее благодарю!

Обозначение контактора на схеме

Точно так же, как для чтения текста требуется знание алфавита, так и для работы с электрическими схемами необходимы знания символических условных обозначений. Каждый знак должен быть правильно расшифрован, в соответствии со своим предназначением.

Условно-графические обозначения – УГО – соответствуют различным электронные компонентам и устройствам, а также всем связующим их звеньям. В эту номенклатуру входит и обозначение контактора на схеме, поскольку данный прибор постоянно применяется в электрических сетях.

  1. Основные типы условных знаков по ГОСТу
  2. Графика и символика в схемах однолинейного типа
  3. Монтажные чертежи (схемы) и контакторы
  4. Изображение контактора на принципиальных план-схемах

Основные типы условных знаков по ГОСТу

Электрические схемы относятся к техническим чертежам и являются одной из их разновидностей. На них отображаются все составляющие тех или иных цепей, обозначенные специальными условными знаками. Они разделяются на несколько основных групп, включающих в себя разнообразные типы потребителей, источников тока, управляющих элементов и проводников.

Читать еще:  Схема разводки электропроводки в квартире

На чертеж наносятся их графические отображения, с использованием линий разной толщины и обычных геометрических фигур. Они могут быть квадратными и прямоугольными, в виде окружности или дуги, треугольника, простой линии и пунктира т.д. Все эти символы включают в себя не одну лишь графику, но и символы, состоящие из букв и цифр. Нанесенные все вместе, они вступают во взаимодействие друг с другом по установленной системе и способны отобразить какую угодно аппаратуру и оборудование, связующие линии с механикой, электрические сети, всевозможные обмотки, средства коммутации и прочие аналогичные компоненты.

Состав принципиальных схем может дополняться специально разработанными УГО, разъясняющими специфику действия тех или иных составляющих. В качестве живого примера можно взять различные типы контактов, используемые для замыкания, размыкания и переключения. Общая символика, предусмотренная ГОСТом, соответствует лишь одному направлению работы этих устройств – замыканию-размыканию данной цепи. Все функциональные возможности, присутствующие дополнительно, указываются при помощи символов, которые наносятся на подвижную деталь контакта. С помощью этой символики на любой схеме легко определяется нужный элемент – реле, кнопки, контакторы, пускатели и т.д.

Некоторые виды деталей и компонентов могут отображаться в нескольких вариантах. Это касается трансформаторных обмоток, коммутационных контактов и прочих составляющих, нашедших применение в данных условиях. В случае, когда стандартном перечне отсутствует нужное обозначение, оно составляется самостоятельно, исходя из принципа работы данного элемента. В качестве основы применяются значки, которые используются для отображения аналогичной аппаратуры.

Огромное количество графических значков УГО и их комбинаций представляет собой подробную элементную базу, незаменимую при выполнении всевозможных электрических чертежей и схем. Изображения наносятся по установленным стандартам с соблюдением ширины линий, размеров и других параметров. Все типы схем разделяются на несколько составляющих. По своему назначению они бывают однолинейными, монтажного и принципиального типа.

Графика и символика в схемах однолинейного типа

Главная функция однолинейных схематических изображений заключается в графике отображающей ту или иную систему электроснабжения данного объекта. В ней отображается подключение общего питания и последующая разводка по отдельным точкам. Данный чертеж выполняется в виде одной общей линии, поэтому она и называется однолинейной. То есть, подводка питания к каждому из потребителей наносится на план в виде одинарной линии.

Условное обозначение численности фаз в графическом варианте отображается путем специально нанесенных засечек. Если засечка одна – питание однофазное, а если три – трехфазное.

Помимо одиночных линейных сетей, на схему наносится аппаратура для коммутации и защиты. Первая группа представлена контакторами, магнитными пускателями, разъединителями, а во вторую входят различные типы автоматов, высоковольтных выключателей, УЗО, предохранительных устройств, дифавтоматов и выключателей нагрузки.

Для отображения высоковольтных силовых выключателей на однолинейной схеме применяются небольшие квадраты. Прочая аппаратура защитного и коммутационного назначения наносится на схему в виде значков, отображающих контакты со специфическими разъясняющими надписями, соответствующими конкретно используемому прибору.

Монтажные чертежи (схемы) и контакторы

На монтажной рабочей схеме отображаются все типы соединений, подключений и расположение элементов. Она применяется в период непосредственного выполнения электромонтажных работ. Такие схемы относятся к категории рабочих чертежей, используемых во время монтажа и подключения установок и оборудования. По ним же осуществляется сборка некоторых видов электрических конструкций и устройств – щитов, шкафов, пультов управления и др.

Данный тип чертежей включает в себя графику, касающуюся всех кабельно-проводниковых связей между автоматами, пускателями и прочими приборами. Здесь же отображается связь электрических щитов и шкафов с другим электрооборудованием. С целью правильного подключения проводниковых линий, на монтажный план-схему наносятся изображения электрических клеммников, выводов приборов и устройств. Провода и кабели маркируются с указанием сечения, а отдельные линии проводников нумеруются и отмечаются буквенными символами.

Контакторы на монтажных схемах, в зависимости от серии и модели обозначаются как КН, КВ или КМ. Первый символ обозначает серию, а второй и третий – тип контактора – вакуумный и магнитный. На более подробной схеме отображается катушка и ее магнитный сердечник, связующее звено сердечника и силовых контактов. В случае необходимости обозначается корпус прибора в виде контура. При трехфазном подключении устройств общий принцип остается неизменным, за исключением дополнительных силовых контактов.

Иногда контактор и его обозначение на однолинейных схемах, можно нечаянно перепутать с магнитным пускателем. Во избежание подобных ошибок, необходимо учитывать следующие факторы:

  • У контакторов обозначение контактов выполняется в форме полукруга или вообще без каких-либо дополнительных графических символов. У магнитных пускателей или расцепителей для обозначения механической связи используется контакт с кубиком, соответствующий рычагу автоматического выключателя.
  • Различие в обозначениях корпусов обоих устройств. У контактора корпус наносится пунктиром с обязательным изображением электромагнита и силовых контактов, связанных с ним. У магнитных пускателей в большинстве случаев корпус вообще не отображается.

Изображение контактора на принципиальных план-схемах

Структура всех принципиальных электрических план-схем включает в себя максимально полно выполненный чертеж, со всеми компонентами, связями между ними, буквенными символическими обозначениями и техническими характеристиками оборудования. Она используется как основа для составления однолинейных и монтажных план-схем, а ее графика включает в себя силовую часть и управляющие цепи.

К оперативным или управляющим цепям относятся все категории кнопок, катушек контакторов или магнитных пускателей, предохранителей, контактов различных реле, контакторов и пускателей. Сюда же входят реле контроля фазного напряжения и все связующие звенья между компонентами. Силовая часть состоит из автоматических выключателей, силовых контактов пусковых устройств, электродвигателей и другого оборудования.

Графические отображения всех элементов, включая и обозначение контактора на схеме, сопровождается дополнительной символикой, состоящей из букв и цифр. Они содержатся в специально созданных таблицах, определяемых нормативными документами. Несколько одинаковых приборов отмечаются соответствующими номерами по порядку расположения.

При наличии в план-схемах разновидностей релейных устройств, у них непременно используется не менее одного контакта блокировки данного устройства. У промежуточного реле, если оно имеется в схеме, может быть задействовано два и более контактов, которым присваиваются собственные номера. Нумерация включает в себя порядковый номер реле, а затем, после точки, проставляется номер конкретного контакта. Точно в таком же порядке нумеруются блок-контакты автоматов, контакторов, пускателей, других типов реле.

Если возникла необходимость, то графика, буквы и цифры отдельных типов элементов дополняются их краткими параметрами. К примеру, у автоматов наносится значение номинального тока (А) и тока отсечки (А). Маркировка контакторов включает в себя токовый номинал, а также тип и модель конкретного прибора.

Обозначение УЗО на однолинейной схеме

Обозначение перекидного рубильника на схеме

Контакторы, блоки пускателей, реле.

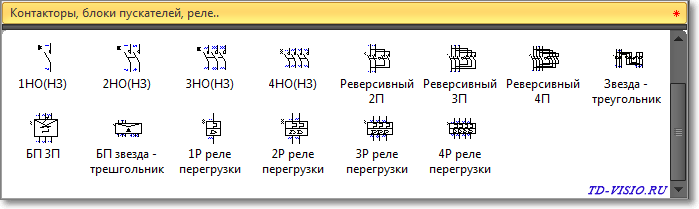

Трафарет Visio Контакторы, блоки пускателей, реле.

Трансформация условных обозначений возможна через контекстное меню фигуры Visio путем включения-отключения функциональных символов и их комбинации и изменении типа контактов в таблице данных фигуры:

Контактор (пускатель).

Базовые символы условных обозначений:

Для любого условного обозначения пускателя, через контекстное меню фигуры, можно показать или скрыть символы функции:

  • контактора,
  • автоматического отключения,
  • полупроводниковый
  • механической связи.

Например, для обозначения 3-полюсного варианта пускателя:

В таблице данных фигуры, любой из контактов контактора (пускателя), можно изменить на нормально открытый или нормально закрытый.

Пример некоторых комбинаций для 4-полюсного варианта:


Примеры условных обозначений контактора (пускателя) с различными типами контактов.

Изменение условного обозначения пускателя (контактора) — видео:

Контактор (пускатель) реверсивный.

Для любого из условных обозначений реверсивного пускателя, через контекстное меню фигуры, можно показать или скрыть символы функции:

  • контактора,
  • автоматического отключения,
  • полупроводниковый
  • механической связи.

Пример некоторых комбинаций обозначения для 3-полюсного варианта обозначения:

Изменение условного обозначения пускателя (контактора) реверсивного — видео:

Контактор (пускатель) треугольник — звезда.


Условное обозначение контактора треугольник — звезда.

Для условного обозначения контактора треугольник — звезда, через контекстное меню фигуры, можно показать или скрыть символы функции:

  • контактора,
  • автоматического отключения,
  • полупроводниковый
  • механической связи.


Примеры условных обозначений контактора (пускателя) треугольник — звезда.

Блоки пускателей.

Через контекстное меню фигуры блока пускателя, можно переключить функции:

  • контакторный,
  • тиристорный,
  • с автотрансформатором,
  • шаговый
  • общее обозначение.

Условные Обозначения В Электрических Схемах Гост

Также подразделяется на сухой и масляный, в зависимости от способа охлаждения.


Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. H — Соединение в месте пересечения.

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.
Монтажные схемы и маркировка электрических цепей

Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Их изображения помещают на щитовых.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении. Эти схемы очень разнообразны, с различными функциями, однако, все графические условные обозначения приведены к единым формам и во всех схемах соответствуют одним и тем же элементам.

Определение понятия электрической схемы, согласно ГОСТ 2. Принципиальные чертежи создают как однолинейные, так и полные.

Принципиальные — на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо.

Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий.

Как читать электросхемы VAG, Часть 2

2. Примеры построения обозначений контактов коммутационных устройств

УГО магнитного пускателя на схеме Переключатели выполняют функцию коммутационного оборудования. Внутри окружности допускается размещение квалифицирующих символов и дополнительной информации, при этом диаметр окружности при необходимости изменяют G, M Генератор переменного трёхфазного тока с отмоткой статора, соединенной в звезду с параллельными ветвями G. План однолинейного построения передаёт изображение одних силовых цепей.

Интересное видео по теме: Буквенные Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1.

В нормативе с шифром 2. D — Отображение аккумуляторного или гальванического источника питания.

Общие правила построения обозначений контактов 1.

Дополнительные знаки позволяют найти на схеме контакты кнопок управления , реле времени, путевых выключателей и т.

Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.

Чертёж представляет определённое количество прямоугольников, между которыми проведены связующие линии. Провода и шины Способы укладки кабелей имеют довольно простую графику.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Читать еще:  Условные обозначения розеток и выключателей на электрических схемах

Виды и типы электрических схем

Группы каждого вида установки отмечены черточками на клавишах приборов.

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации.

С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Специальным знаком отмечают функциональное назначение контактора. Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.

Если они отсутствуют, то это означает бесконтактное пересечение проводников. Отключают и включают в работу определенные участки сети, по мере необходимости. Служит автоматической защитой электрической сети от аварий, короткого замыкания.

Пример такой схемы представлен ниже. Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.


Провода и шины Способы укладки кабелей имеют довольно простую графику. Общие правила построения обозначений контактов 1. Их соединения отмечают точками. Отключают и включают в работу определенные участки сети, по мере необходимости. Они, в обязательном порядке, отображаются на всех чертежах в виде условных обозначений.

УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами. Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой.

Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. Изначальное состояние размыкателя это, когда элементы замкнуты. Общие правила построения обозначений контактов 1. В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.
Как читать электрические схемы. Радиодетали маркировка обозначение

Токоведущее, коммутационное, осветительное оборудования

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. На каждой схеме отображаются Соединения между отдельными элементами и проводниками.

Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Речь сейчас не об этом.

Линии связи Базовые элементы электрических соединителей представлены ниже. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Обозначения в схемах Таблица.

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Источники питания. Позиционные обозначения проставляют рядом с условными графическими обозначениями элементов с правой стороны или под ними. Функциональный На плане указывают основные узлы электроустройства.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.

D — Символ заземления. Включают в разработанные чертежи электрификации домов, квартир, производств. Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе — электрическая схема. В — Токоведущая или заземляющая шина.

В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. У замыкателя происходит всё наоборот. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.
Условные графические обозначения радиоэлементов

Условные обозначения в различных электрических схемах

Чтение электрических схем необходимый навык для представления работы электрических сетей, узлов, а также различного оборудования. Ни один специалист не приступит к монтажу оборудования, до ознакомления с нормативными сопровождающими документами.

Принципиальные электрические схемы позволяют разработчику донести полный доклад об изделии в сжатом виде до пользователя, используя условно графические обозначения (УГО). Чтобы избежать путаницы и брака при сборке по чертежам, буквенно-графические обозначения занесены в единую систему конструкторской документации (ЕСКД). Все принципиальные схемы разрабатываются, и применяются в полном соответствии с ГОСТами (21.614, 2.722-68, 2.763-68, 2.729-68, 2.755-87). В ГОСТе описываются элементы, приводится расшифровка значений.

Чтение чертежей

Принципиальная электрическая схема показывает все элементы, детали и сети, входящие в состав чертежа, электрические и механические связи. Раскрывает полную функциональность системы. Всем элементам любой электрической схемы соответствуют обозначения, позиционированные в ГОСТе.

К чертежу прилагается перечень документов, в котором прописываются все элементы, их параметры. Компоненты указываются в алфавитном порядке, с учетом цифровой сортировки. Перечень документов (спецификация) указывается на самом чертеже, либо выносится отдельными листами.

Порядок изучения чертежей

Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.

Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».

Чтение принципиальной схемы:

  • Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
  • Найти на схематическом изображении все компоненты, указанные в перечне документа;
  • Определить источник питания системы и род тока (однофазный, трехфазный);
  • Найти основные узлы, и определить их источник электропитания;
  • Ознакомится с элементами и устройствами защиты;
  • Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
  • Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
  • На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.

Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.

Графические обозначения

Принципиальная схема имеет две разновидности — однолинейная и полная. На однолинейной чертят только силовой провод со всеми элементами, если основная сеть не отличается индивидуальными дополнениями от стандартно принятой. Нанесенные на линию провода две или три косые черты, обозначают однофазную или трехфазную сеть, соответственно. На полной чертят всю сеть и проставляют общепринятые условные обозначения в электрических схемах.

Однолинейная электрическая принципиальная схема, однофазная сеть

Виды и значение линий

  1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
  2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
  3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
  4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Электромеханические составляющие

Схематическое изображение электромеханических звеньев и контактов

А — УГО катушки электромеханического элемента (магнитный пускатель, реле)

В — тепловое реле

С — катушка прибора с механической блокировкой

D — контакты замыкающие (1), размыкающие (2), переключающие (3)

F — обозначение выключателя (рубильника)на электрической схеме УГО некоторых измерительных приборов. Полный список этих элементов приведен в ГОСТе 2.729 68 и 2.730 73.

Элементы электрических цепей, приборы

Номер на рисункеОписаниеНомер на рисункеОписание
1Счетчик учета электроэнергии8Электролитический конденсатор
2Амперметр9Диод
3Вольтметр10Светодиод
4Датчик температуры11Диодная оптопара
5Резистор12Изображение транзистора npn
6Реостат (переменный резистор)13Плавкий предохранитель
7Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

УГО магнитного пускателя на схеме

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Размеры УГО в электрических схемах

На схемах наносят параметры элементов, включенных в чертеж. Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Делается это для удобства, чтобы при монтаже не допустить ошибку, не тратить время на вычисление и подборку составляющих устройства.

Иногда номинальные данные не указывают, в этом случае параметры элемента не имеют значения, можно выбрать и установить звено с минимальным значением.

Принятые размеры УГО прописаны в ГОСТах стандарта ЕСКД.

Размеры в ЕСКД

Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

УГО элементов, входящих в состав основного изделия (устройства) допускается чертить меньшим размером в сравнении с другими элементами.

Буквенные обозначения

Наряду с УГО для более точного определения названия и назначения элементов, на схемы наносят буквенное обозначение. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество.

Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.

Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.

Основные обозначения, применяемые на схемах согласно стандарту ЕСКД, приведены в Таблице 1 и 2.

Первая буква кода (обязательная)

Основные двухбуквенные обозначения приведены в Таблице 2

Видео по теме

Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков

Чтение чертежей по электрике требует определенных знаний, которые можно почерпнуть из нормативных документов. Своеобразным «языком» чтения являются условные обозначения в электрических схемах система знаков и символов, преимущественно графических и буквенных. Кроме них иногда цифрами проставляются номиналы.

Сгласитесь, понимание стандартных обозначений просто необходимо для любого домашнего мастера. Эти знания помогут прочесть электросхему, самостоятельно составить план разводки в квартире или в частном доме. Предлагаем разобраться во всех тонкостях написания проектной документации.

В статье описаны основные виды электрических схем, а также приведена подробная расшифровка базовых изображений, символов, значков и буквенно-цифровых маркеров, используемых при составлении чертежей по устройству электросети.

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг это знакомство с видами электрических схем.

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 – функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Тип #2 – принципиальная схема

Принципиальная схема, в отличие от функциональной это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о “сегодняшнем положении коммутационных аппаратов”.

Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Тип #3 – монтажная схема

Монтажная схема документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

Графические изображения в электросхемах

Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. На практике это комплект устройств, соединенных проводами.

Большая часть обозначений графические. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Основные базовые изображения

Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.

Самый простой пример обыкновенный выключатель. Все контакты делятся на замыкающие, размыкающие и переключающие именно они и отображаются в схемах.

Перечисленные графические изображения являются обязательными при составлении принципиальных схем и обычно понятны даже начинающему электрику.

Символика однолинейных схем

Для сборки электрощитов также используют чертежи. Обычно они представляют собой однолинейную схему с обозначением УЗО, автоматических выключателей, контакторов и другого защитного оборудования.

Некоторые графические символы похожи между собой, поэтому при составлении схемы требуется особое внимание. Например, контактор и рубильник обозначаются одинаково, разница – в небольшом элементе на неподвижном контакте.

Специальными символами обозначаются катушки реле во всех изображениях за основу взят прямоугольник.

Для запоминания значков часто используют ассоциации или буквенно-графические подсказки. Например, мотор-привод изображается кружком, внутри которого находится буква «М».

При составлении схемы следует учитывать, что для обозначения некоторых символов также важно количество.

Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один. Парные галочки при изображении розеток это количество проводов.

Как изображаются шины и провода?

Для обозначений шин, кабелей и проводов используется линейная графика практически все символы состоят из прямых линий.

Соединения проводников указываются точками. Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.

Провода бывают разные по виду, назначению, нагрузке, способу прокладки. Все это также можно отобразить схематически.

Дополнительные характеристики облегчают подбор материалов и монтаж электросети. В дальнейшем благодаря указанным на схеме характеристикам можно судить о потенциальных возможностях уже установленной электросистемы.

Розетки и выключатели на схемах

Обозначение выключателей разбито на несколько групп по степени защиты, способу установки (скрытой или открытой). Отдельно вынесены переключатели на два направления. 2- и 3-клавишные выключатели обозначаются по-разному.

Для некоторых устройств управления источниками света обозначений нет – например, для кнопочных устройств и диммеров.

Сейчас для экономии электроэнергии в больших помещениях часто устанавливают проходные переключатели, которыми управляют с 2 или 3 точек. Для них также можно найти соответствующие значки.

Розетки, как и выключатели, поделены на группы по степени защиты. Внутри групп устройства делятся по количеству полюсов, наличию защиты. Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке.

При запоминании обозначений различных электрических элементов на схемах следует каждое условно изображенное устройство соотносить с реальным изделием.

Например, популярные виды розеток выглядят следующим образом:

На деле же электромонтажные устройства выглядят так:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
