Реле контроля напряжения 3 фазное схема подключения

Схема подключения 3-фазного реле контроля напряжения для дома

Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.

1. Применение приборов
2. Особенности устройства
3. Принцип работы
4. Схема подключения и установка реле напряжения
5. УЗО схема подключения
6. Общие настройки трехфазного реле
7. Особенности распространенных видов реле напряжения

Применение приборов

Трехфазные реле контроля применяются для защиты электродвигателя от нагрузки в бытовой жизни и производственных сферах. Они помогают правильно работать:

• системам кондиционирования;
• холодильному оборудованию;
• компрессорным установкам.

Прибор незаменим для любого оборудования со схемой АВР и других устройств, работающих на электродвигательной нагрузке. Помогает избежать аварийных ситуаций.

Особенности устройства

Существуют разные виды реле. Их производят с учетом потребностей проблемных сетей, в которых возможны перебои напряжения и помехи. Приборы способны осуществлять задержку, если возникает просадка напряжения.

Монтаж осуществляют параллельно нагрузке, но работа не зависит от мощности. На выходах реле оснащено замкнутой и разомкнутой группами контактов, которые не зависят друг от друга и коммутируют нагрузки до 5А.

Принцип работы

Работа прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры. Если все в норме, включается встроенное электромагнитное приспособление.

При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.

В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:

• пропадания любой фазы;
• перекоса фазы;
• нарушения чередования фаз.

Устройство предназначено для контроля качества электрической энергии. Оно обеспечивает надежную защиту техники от резких перепадов напряжения в сети.

Схема подключения и установка реле напряжения

Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.

Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.

Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:

1. Фазы буквами А, В и С.
2. N – клемма нулевого провода.
3. 1,2,3 – нижние клеммы.

Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.

Силовые элементы соединяют так:

1. Каждую фазу, которая подает ток, подключают к входной клемме контактора.
2. Проводники соединяют с выходными клеммами.
3. Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.

Для обеспечения надежного контакта используют специальные наконечники.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

• Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО. Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
• Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Если в квартире или доме большое количество осветительных и розеточных контуров, а также разнообразных бытовых приборов, желательно установить двойную защиту с общим УЗО.

Общие настройки трехфазного реле

Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:

• Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
• Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
• При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.

Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства: верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.

Как выставить время повторного отключения

С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.

Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.

Как провести настройку перекоса фазы

Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.

Особенности распространенных видов реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Реле контроля трехфазного напряжения – это незаменимая в хозяйстве вещь. Подключить и настроить его не трудно. Это займет не более получаса, после чего все электрические приборы будут защищены от перепадов напряжения.

Как подключить трехфазное реле напряжения

Реле напряжения используется для контроля за напряжением в сети. Перепады этой величины негативно влияют на все используемые электрические приборы. Например, повышение напряжение приведет к тому, что подключенные электроприборы перегорят, а понижение – выведет из строя все электродвигатели, включенные в сеть. Поэтому для того, чтобы обезопасить свои электроприборы, необходимо использовать реле напряжения.

Схема подключения трехфазного реле

Отличие трехфазного реле от однофазного заключается в том, что первое способно контролировать все 3 подключенные фазы, в то время, как однофазное, как следует из названия – только одну.

Схема подключение 3-х фазного реле напряжения достаточно проста:

• Три фазы, также, как и ноль, подключаются непосредственно к реле, контроллер которого управляет напряжением каждой фазы.
• Один из контакторов подключают к реле, второй подключается к одной из фаз. 3 силовых контакта контактора включают внешнюю сеть.

Принцип действия устройства прост. Реле следит за напряжением фазы и, когда оно находится в допустимых пределах, через первый контактор подается напряжение. В этом случае все 3 контакта контактора замкнуты, и потребителю подается питание.

В случае, когда напряжение фазы выходит за допустимые нормы, в реле напряжения силовой контакт немедленно размыкается, при этом питание с обмотки также снимается. После этого контакты контактора также размыкаются, и сеть остается без питания.

Когда напряжение в сети возвращается в необходимые пределы, реле напряжения трехфазное снова замыкает силовой контакт. Конечно, происходит это через некоторую задержку времени. После этого напряжение подается на обмотку, контакты замыкаются и питание подключается.

Установка 3-х фазного реле напряжения

Установка трехфазного реле напряжения не представляет ничего сложного, однако в быту данная схема подключения используется крайне редко, так как рассмотренный вариант больше подходит для промышленных целей, где используется оборудование, требующее больших нагрузок.

Трехфазное реле напряжения

Задачей автоматических выключателей является защита от перегрузок и коротких замыканий, а УЗО, устанавливаемые вместе с ними, защищают от токовых утечек. Но, эти приборы эффективны лишь в однофазных сетях, но ведь существуют еще и трехфазные сети со своими особенностями эксплуатации. Чтобы предотвратить возможные негативные последствия, в таких сетях используется трехфазное реле напряжения, срабатывающее при обрыве фазного кабеля или нулевого провода, при импульсных скачках напряжения и прочих неисправностях.

1. Применение трехфазных реле контроля
2. Принцип работы
3. Схема подключения и монтаж реле напряжения
4. Общие настройки трехфазного реле
5. Прочие настройки

Применение трехфазных реле контроля

Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.

Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.

Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.

Принцип работы

Схема реле оборудована специальным микроконтроллером, непосредственно выполняющим функцию слежения и дающим возможность контролировать разность потенциалов на каждой фазе. В случае каких-либо изменений на одном из проводников этот микроконтроллер включает в работу реле электромагнитного действия. Данная операция выполняется в автоматическом режиме. В результате происходит размыкание контактов прибора и течение электрического тока прекращается. Когда показатели напряжения вновь станут нормальными, контакты замыкаются и питание начинает поступать в цепь.

Работоспособность прибора проверяется с помощью тестера. Щупами нужно коснуться контактов 1 и 3, после чего на дисплее мультиметра появится цифра 1, свидетельствующая об исправности прибора. Для контроля нужно замкнуть контакты 2 и 3. Экран покажет цифру 0, что также указывает на нормальное рабочее состояние реле напряжения.

Схема подключения и монтаж реле напряжения

Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.

Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.

Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.

Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:

• Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
• Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
• Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.

Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.

Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

• Мигающие цифры указывают на отсутствие напряжения в сети.
• Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
• Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
• Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

Реле контроля напряжения 3-фазное

Схема подключения трехфазного электродвигателя

Подключение трехфазного двигателя к трехфазной сети

Схема реверса трехфазного двигателя

Схема подключения трехфазного счетчика через трансформаторы тока

Онлайн помощник домашнего мастера

Реле контроля фаз – основное назначение, принцип работы и схема подключения. ТОП-лучших производителей электрооборудования!

• Оборудование

В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление – перекос фаз. Его результатом, как правило, становится значительное понижение мощности прибора. Это приведет к поломке, как промышленного оборудования, так и обычной бытовой техники.

Не будем углубляться в причины возникновения этого перекоса, а рассмотрим способы его устранения. Для предотвращения возникновения перекоса фаз, который в основном проявляется в трёхфазных сетях, используют реле контроля фаз.

Краткое содержимое статьи:

Назначение

Основное назначение реле контроля фаз это, безусловно, защита всех электротехнических промышленных и бытовых устройств, подключённых к трёхфазной сети. Реле обеспечивает контроль за наличием сетевого напряжения, его симметричности во всех фазах и правильным чередованием. Кроме этих прямых обязанностей, данное реле может обладать функцией контроля заданного уровня напряжения, и при уменьшении или увеличении определённого порога отключать питание.

Реле желательно располагать там, где происходит многократное переподключение приборов, например, для оборудования, которое часто переносят с одного места на другое и где неправильное чередование фаз будет довольно критично. Или при одновременном использованьи значительного количества приборов большой мощности (в квартирах или частных домах).

Конструктивные особенности

В процессе изготовление таких реле используют надёжные микропроцессоры, что объясняет простоту настройки, а также высокую надёжность этих устройств. Конструкция реле контроля обязательно включает в себя схему, вычисляющую порядок чередования фаз, и в соответствие с заложенным в схему алгоритмом срабатывают контакты на выходе реле.

В самых простых устройствах на вход подаётся 3-фазы и ноль, а на выходе имеем реле с переключающимся контактом. Запитка внутренней схемы осуществляется за счет фазы L1. Также обычно присутствуют 2 и более индикаторов – в зависимости от модели и производителя.

В более продвинутых устройствах присутствуют регулятор времени срабатывания (задержки) и схема, которая реагирует как на понижение, так и на повышение напряжения.

На выходы реле контроля можно подключать магнитные пускатели и контакты для запуска электродвигателей или любую сигнальную цепь, предупреждающую об отклонения в сети от нормы.

Самые распространенные типы реле контроля фаз, которые в основном используют на производстве и в бытовых условиях это ЕЛ11, ЕЛ12, ЕЛ13 и ЕЛ11МТ, ЕЛ-12МТ.

Для защиты источников питания, АВР, генераторов и преобразователей электроэнергии используют ЕЛ11 и ЕЛ11МТ.

Для обеспечения безопасности электродвигателей кранов мощностью до 100 кВт применяют ЕЛ-12 и ЕЛ12МТ.

ЕЛ13 применяется в основном при подключении реверсивных электродвигателей до75 кВт.

Крепление данных реле можно осуществить как с помощью DIN-рейки, так и с помощью крепёжных винтов.

Характеристики

Ниже приведены основные характеристики реле.

1) Рабочие напряжения:

• EЛ11 – 100 V, 110 V, 220 V, 380 V, 400 V, 415 V
• ЕЛ12 -100 V, 200V, 280 V
• ЕЛ13 – 220 V, 380 V

2) Предел срабатывания реле.

а) При симметричном снижений напряжений на фазе:

• EЛ11 – 0.7 * Uфн
• ЕЛ12 – 0,5 * Uфн
• ЕЛ13 – 0,5 * Uфн

б) При разрыве 1-ой или более фаз:

• Срабатывают все виды реле.

в) При неправильном чередования фаз

• ЕЛ11,ЕЛ12 – срабатывают
• ЕЛ13 – не срабатывает

3) Время задержки (срабатывания) в секундах

• ЕЛ11,ЕЛ12 – 0,1 до 10
• ЕЛ13 – не более 0,15

4) Рабочие температуры:

• ЕЛ11,ЕЛ12 – -40до +40 С
• ЕЛ13 – – 10 до +45 C

5) Температура хранения от -60 до +50

6) Масса устройства

• ЕЛ11,ЕЛ13 – 0,3 кг
• ЕЛ12 -0,25 кг

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Частотный преобразователь не чувствителен к расположению и он всегда преобразует переменное напряжение в постоянное.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства. Для этого следует обратить внимание на различные фото реле контроля фаз.

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При не совпадении входного напряжения с нормой, срабатывает реле, но для того чтобы не пропадал ток во всей квартире целиком, делают вместо одного общеквартирного три различных реле по одному на каждую фазу.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Если происходит возвращение внешнего источника напряжения в заданный рабочий диапазон, реле, спустя какое-то время вновь подаёт напряжение на клемы контактора, затем тот замыкает нашу цепь вновь. Различные схемы реле контроля фаз приведены ниже.

Выбор реле

Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле. Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР (автомата ввода резервного питания). Сначала определяем нужный нам вариант подключения с нулевым проводом или без него.

Затем выясняем нужные нам параметры самого реле. Для подключения АВР необходимы такие рабочие характеристики в этом устройстве: контроль над слипанием и над обрывом фаз, контроль последовальности; задержка должна быть 10-15 сек; и должен присутствовать контроль за колебаниями заданного напряжение ниже или выше нужного нам порога. Для подключения по схеме с нулевым проводом нужен визуальный контроль по каждой фазе. При подключениях АВР можно выбирать тип реле EЛ11.

Реле контроля фаз

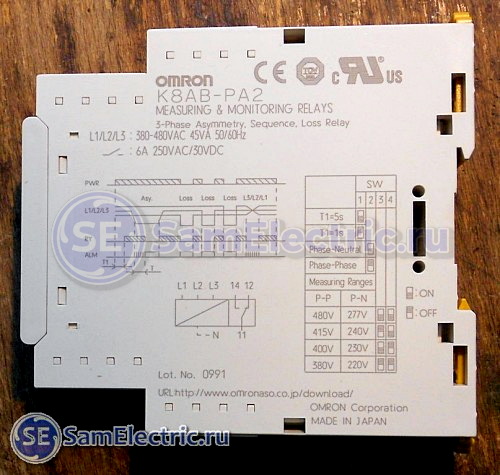

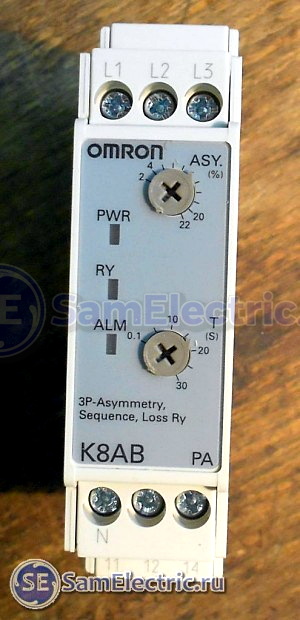

Реле контроля фаз 3-фазное Omron и Zamel

В данной статье рассмотрим со всех сторон очень полезное устройство промышленной электроники — реле контроля фаз, другие названия – трехфазное реле контроля напряжения, реле контроля обрыва и чередования фаз . Из названия можно догадаться, что это за штука – реле, которое контролирует качество трехфазного напряжения и правильность его подключения.

Как всегда в таких статьях, будут теория, схемы, фото, инструкции.

Свою функцию это устройство выполняет нечасто, чуть чаще, чем реле напряжения. Однако, без него бывает, что тратится лишнее время на наладку оборудования. Кроме того, это устройство защитит оборудование от некачественного питания.

Важно, что надо уяснить – реле контроля фаз бывает только трехфазное, и всегда подключается только в 3-фазную сеть!

Зачем нужно трехфазное реле контроля фаз

Реле контроля фаз необходимо ставить там, где часто производится переподключение к питающему трехфазному напряжению, а также там, где важна фазировка (правильное чередование фаз).

Например, реле контроля фаз может быть полезно в оборудовании, которое часто переносится с места на место, и в котором критично перепутать фазы. В некоторых устройствах неправильное чередование фаз может привести к неправильному функционированию и поломке. Например, винтовой компрессор, если его включить в неправильном направлении более чем на 5 секунд, может полностью выйти из строя.

Кроме того, при подключении такого оборудования может сложиться ошибочное мнение что его надо ремонтировать, и ремонтный персонал будет некоторое время чесать репу, пока кто-то не подаст нужную мысль: «А может, фазы перепутаны?». А потом ещё кто-то скажет ещё более нужную мысль: «Надо бы поставить реле контроля фаз…»

Принцип работы и функции реле контроля фаз

Итак, в каждом станке существует правильный порядок фаз, при котором все двигатели при данном подключении крутятся в правильном направлении. Если питающие фазы перепутаны, то всё тоже будет крутиться, но неправильно, и возможно недолго.

В реле контроля фаз есть схема, которая вычисляет порядок чередования фаз (Phase-sequence), и в соответствии с этим порядком срабатывают выходные контакты. Контакты эти можно подключить куда угодно — в контрольную цепь, к звонку или лампочке, разрывать цепь питания цепь питания всего устройства или катушки контактора двигателя.

Последнее применение рекомендует производитель, я же рекомендую включать его в аварийную (контрольную) цепь, чтобы весь станок, в котором установлено это реле, не мог запуститься. Естественно, если аварийная цепь выполнена правильно, как я это рекомендую в статье по приведённой ссылке.

Это главное применение.

Другое применение — защита от пропадания фазы (Phase-loss). Или от существенного понижения напряжения на одной из фаз (асимметрия, или перекос фаз) (Three-phase Asymmetry).

Последние две функции в принципе идентичны, весь вопрос только в уровне падения напряжения.

От пропадания фазы для защиты электродвигателей также применяется мотор-автомат или тепловое реле, но они срабатывают по тепловой перегрузке, а это уже критический режим. А реле контроля фаз — электронное устройство, и сработает раньше (1-3 сек), не дав двигателю перегреться. В случае выравнивания фаз включение происходит тоже не сразу, а через необходимое время (5-10 сек).

Уровень напряжения асимметрии можно выставить во всех реле контроля фаз, а вот время включения/выключения, как правило, регулируется лишь в навороченных моделях. Кроме того, для функции обнаружения асимметрии существует такой полезный параметр, как гистерезис, который обеспечивает более «плавную» работу устройства. Он тоже, как правило, не регулируется.

Как работает гистерезис, спросите у того, кто знает что это такое))

Таким образом, можно сказать, что реле контроля фаз — устройство, которое контролирует качество трехфазного питающего напряжения в промышленном оборудовании. И естественно, что реле контроля фаз – 3-х фазное устройство.

Устройство и модели реле контроля фаз

Zamel CKM -01

Пойдём от простого к сложному. В качестве примера рассмотрим сначала реле СКМ-01 производства польской фирмы Zamel .

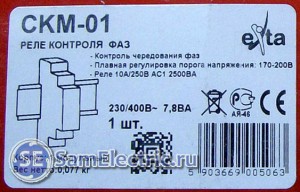

CKM-01 от Zamel. Краткие характеристики на упаковке

У реле на вход подаётся три фазы ( L 1, L 2, L 3) и ноль ( N ), питание внутренней схемы – от фазы L 1. Выходное реле — с одним переключающим контактом. Также имеются два индикатора, которые показывают чередование и асимметрию фаз.

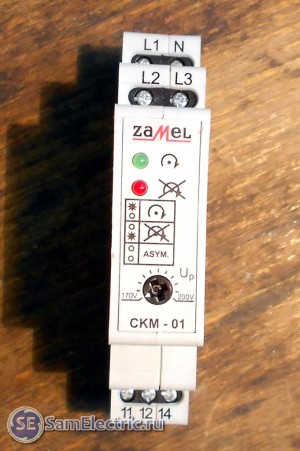

Вот как это реле выглядит вживую:

Реле контроля фаз Замель CKM-01. Внешний вид

Электрическая схема реле CKM -01 Zamel очень простая, собрана всего на двух транзисторах. Внутренности CKM -01 Zamel можно рассмотреть ниже на фото.

Честно говоря, никогда бы не поверил, что такое сравнительно сложное устройство можно собрать всего на 2-х транзисторах!

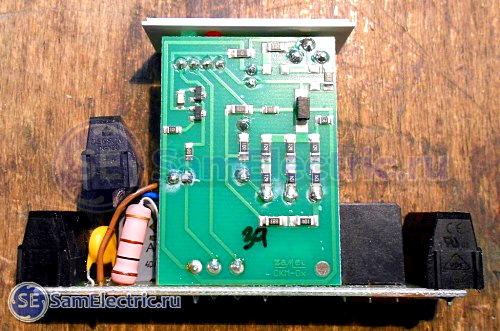

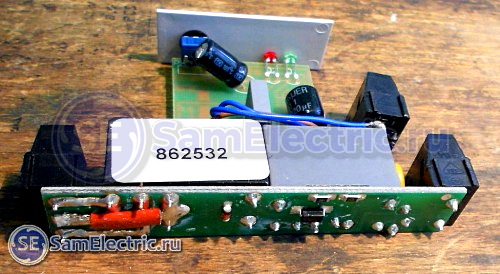

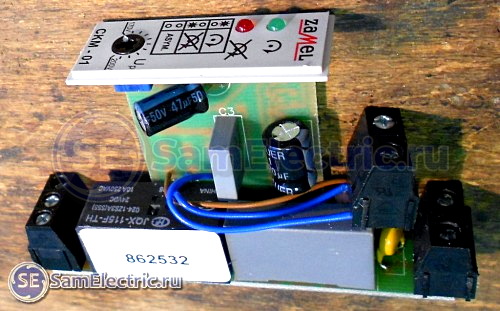

Zamel CKM-01. Внутреннее устройство

Zamel CKM-01. Внутреннее устройство

Zamel CKM-01. Внутреннее устройство

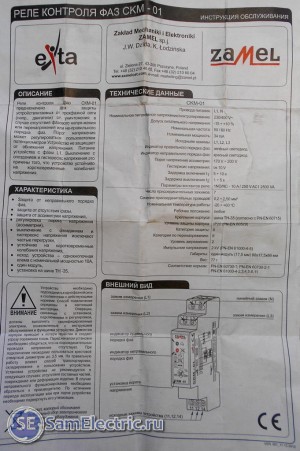

Инструкцию от производителя можно будет скачать в конце статьи.

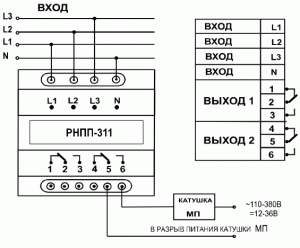

РНПП-311

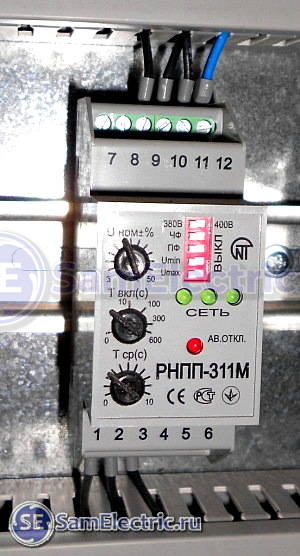

Недавно появилось реле РНПП-311М, у него более современный и компактный корпус и больше настроек.

Реле напряжения, перекоса и последовательности фаз РНПП-311М

Далее, по степени увеличения функциональности.

OMRON K8AB

Более навороченная модель — OMRON K8AB:

Omron K8AB-PA. Внешний вид

Тут уже есть дополнительный регулятор времени срабатывания (реагирования). Также это реле реагирует не только на понижение, но и превышение напряжения на одной из фаз.

Схема собрана на микроконтроллере, как и все модели, которые рассмотрю ниже.

Временная диаграмма и схема, расположенная на боковой стенке этого реле:

Omron K8AB – временные диаграммы, настройка и схема

В линейку реле Omron K8AB входят 4 модели, и они обеспечивают очень расширенные настройки, на любой вкус. Инструкция – там же.

Carlo Gavazzi DPC01

Ещё одно реле контроля напряжения, из тех, что мне попадались – Carlo Gavazzi DPC01. Оно участвует в схеме промышленного компрессора-холодильника, про который я писал в статье про применение Устройства Бесперебойного питания (ИПБ, UPS) или про то, как я спас молоко от прокисания.

Кстати, если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

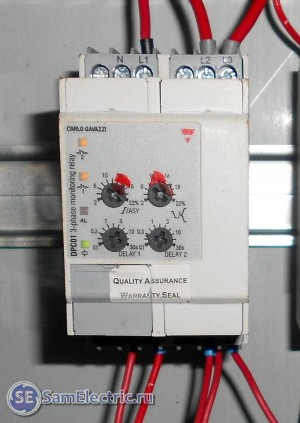

Carlo Gavazzi DPC01

На входе – три фазы, на выходе – два реле, контакты которых в данном случае подключались в схему последовательно и рубили цепь питания схемы управления. Кроме четырех регуляторов настроек, под крышкой с сорванной пломбой – ещё переключатели режимов работы.

В той статье я не написал, что пытался запустить этот холодильник, исключив это реле из схемы. Но Carlo Gavazzi оказался прав – компрессор не хотел запускаться при таком плохом качестве напряжения.

Евроавтоматика ФиФ CKF-318-1

Устройство трехфазного реле контроля и наличия фаз белорусского производителя приведена в этой статье. Показано устройство и реальный пример подключения и установки в компрессоре.

Схема подключения реле контроля фаз

Если в оборудовании используются для подключении электродвигателей только частотные преобразователи, то реле контроля фаз не нужно — для частотника всё равно, в каком порядке на него приходят фазы, он всё равно выпрямляет переменное трехфазное напряжение и преобразует его в постоянное.

Однако, я рекомендую ставить такое реле в любой промышленной аппаратуре стоимостью от 1000 долл с трехфазным питанием. Ведь само реле стоит чуть более 1000 руб (отечественные модели), а в случае проблем с питанием сразу даст об этом знать.

Итак, вот несколько схем подключения, которые рекомендуют производители. В принципе, отличий мало.

Схема подключения реле контроля трехфазного напряжения РНПП-311

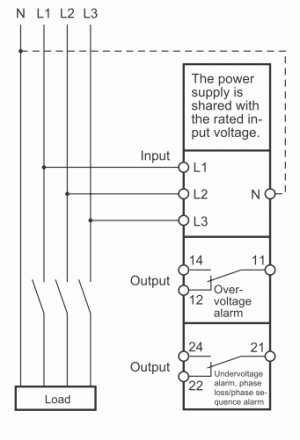

Схема подключения реле контроля напряжения от OMRON

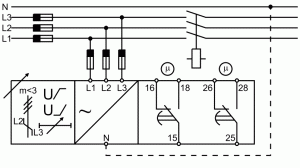

Схема подключения реле контроля напряжения от Carlo Gavazzi

Последняя схема ценна и тем, что дано условное графическое обозначение реле контроля напряжения. И контакты реле показаны с задержкой включения!

Справедливости ради стоит сказать, что в современном оборудовании на контроллерах реле контроля фаз как отдельный блок иногда не применяется, а реализовано непосредственно на контроллере.

А теперь, как и было обещано, инструкции:

Zamel CKM-01 manual 1. (извиняюсь за качество, лучше не нашёл(

Что такое реле контроля фаз и как оно работает?

Качественное выполнение тех или иных технологических процессов в современном мире обеспечивается за счет высокоточного и дорогостоящего оборудования. Работа которого напрямую зависит от качества поставляемой электроэнергии и состояния электроснабжающих линий. Увы, далеко не все отечественные сети способны обеспечить безопасный режим работы для них, из-за чего создается угроза поломки. Для предотвращения которой используются специальные защитные устройства – реле контроля фаз (РКФ).

Они позволяют отключить нагрузку в случае каких-либо неисправностей в питающей сети. Все что может нести угрозу для оборудования и влияет на результативность его работы или технологический процесс, воспринимается как сигнал к немедленному обесточиванию и реле контроля переводит коммутирующие элементы в отключенное положение.

Конструкция и принцип работы

Конструктивно устройство включает в себя входные и выходные контакты, индикаторы нормального электроснабжения и аварийной ситуации, регуляторы, обозначенные на схеме соответствующими номерами (рисунок 1):

1. Индикатор аварийной ситуации;
2. Индикатор подключенного питания нагрузки;
3. Потенциометр, позволяющий выбирать нужный режим;
4. Регулятор уровня асимметрии;
5. Регулятор снижения напряжения;
6. Потенциометр, позволяющий регулировать временную уставку срабатывания.

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Они зависят от назначения конкретного реле и сферы применения.

Рис. 2. Принципиальная схема работы

В нормальном режиме к цепи питания от источника ЭДС E1 (рисунок 2) подается напряжение к потребителю, будь то двигатель, станок или другое оборудование. Реле контроля фаз R подключается в отпайку через соответствующие клеммы, обозначенные на схеме, как L1, L2, L3 и нулевым проводом N. Внутри устройства собрана логическая схема на транзисторах, которая посылает сигнал с выходных контактов на разрыв катушки пускателя P для отключения. При необходимости сигнал отключения можно настроить как для обесточивания потребителя, так и отключения внешней электрической сети.

В случае аварийной ситуации – пропадания одной из фаз, короткого замыкания, резкого увеличения токов, изменяется гармоническая составляющая электрических параметров сети. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

После срабатывания силовых контактов в практике электроснабжения потребителей может произойти естественное восстановление параметров питающей сети, при которой произойдет выравнивание фаз. При этом реле возвратит контакты во включенное положение, за счет чего реализуется система АПВ и на обмотки двигателя или другого потребителя возобновится подача напряжения.

За счет кнопок «Пуск» и «Стоп» можно осуществлять ручное управление питанием электрического прибора.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

• Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
• Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
• Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
• Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

• уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
• чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении относительно питающих вводов оборудования;
• пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
• перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

• в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
• позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
• в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
• способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
• не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Технические характеристики

Среди технических параметров, реализуемых реле контроля фаз необходимо выделить:

• питающее напряжение;
• диапазон контроля перенапряжения;
• диапазон снижения уровня напряжения;
• границы временной задержки для включения после скачка напряжения;
• границы временной задержки для включения после падения напряжения;
• время, расходуемое на отключение в случае пропадания фазы;
• номинальный ток на контактах электромагнитного реле;
• количество контактов для совершения коммутационных опраций;
• мощность устройства;
• климатическое исполнение;
• механическая и электрическая износоустойчивость.

Схема подключения определяет порядок чередования фаз, поэтому нормальное питание нагрузки возможно при условии их правильного соблюдения на этапе монтажа и настройки. При этом существует возможность регулировки задержки коммутации для различных режимов работы устройства. Таким образом, для двигателей, в момент пуска можно отстроить время задержки срабатывания от 1 до 3 сек, для выдержки пусковых токов.

То же относиться к возможности отстройки аварийного срабатывания в случае перегрузки фаз, где время до коммутации можно регулировать от 5 до 10 сек.

Обзор популярных реле контроля фаз

• Реле РНПП-311 украинского производства является одним из наиболее популярных и подходящих для сетей постсоветского пространства. Аббревиатура расшифровывается как реле напряжения, перекоса и последовательности фаз. Современные модификации, в дополнение к стандартным параметрам способны отслеживать еще и частоту напряжения.
• OMRON K8AB данная модель осуществляет контроль не только за снижением, но и за превышением уровня напряжения, выполняя тем самым функции ограничителя или разрядника, причем, куда более эффективно. Имеет ряд модификаций, отличающихся регулировками порогов срабатывания и техническими параметрами.
• Carlo Gavazzi DPC01 отличается двумя реле на выходных клеммах устройства. Имеет несколько точек регулировки различных параметров, и переключатель режимов. Предоставляет 7 возможных функций по выставлению задержек, интервалов или цикличных функций.
• Реле ЕЛ-11 отечественного производства контролирует параметры электрической сети, может применяться как в закрытых отапливаемых, так и в не отапливаемых помещениях. Устанавливается в любом положении, но требует защиты от прямого попадания на них солнечных лучей и атмосферной влаги.

Типичные схемы подключения

В большинстве случаев, на корпусе каждого устройства производителем устанавливаются все необходимые данные о способе подключения конкретного реле. Для примера заберем несколько схем известных производителей:

Схема подключения РКФ РНПП-311

На схеме показано подключение клеммного ряда к соответствующим фазам линии L1, L2, L3 и нейтрале N. На выходе возможно получить две цепи управления «Выход 1» и «Выход 2», отличающиеся по уровням напряжений.

Схема подключения реле OMRON

Питание осуществляется по вводным каналам L1, L2, L3 и через нейтраль N. На выходе получается два варианта трехфазная трехпроводная система и трехфазная четырехпроводная, для работы с соответствующим коммутатором.

Схема подключения РКФ Carlo Gavazzi

В отличии от предыдущих вариантов клеммы вводов L1, L2, L3 запитываются через предохранители. Блок регулировки параметров позволяет отстраивать соответствующий режим работы и пределы отключения по ним. Два выхода с возможностью ручной коммутации посылают управленческие сигналы на переключение тех или иных устройств.

Последние две схемы демонстрируют работу вторичных цепей отключения нагрузки с соответствующей временной задержкой по этим клеммам. Как видите, все схемы подключения имеют идентичные компоненты, предназначенные для отслеживания всех параметров сети, способных сигнализировать сбой в электроснабжении трехфазных потребителей.

3-фазное реле контроля напряжения – для чего необходимо, как подключается, и как настраивается

Всем известно, что защита электрических сетей в доме – это основная задача, в основе которой лежит безопасная их эксплуатация. Поэтому установленные в распределительном щите автоматы и УЗО никого уже не удивляет. Но автоматы отключают сеть, если в ней появился перегруз или короткое замыкание. УЗО реагирует на ток утечки. А что делать в том случае, если в трехфазной сети возник обрыв одной из фаз или обрыв нулевого контура, или импульсное перенапряжение, которое может возникнуть во время грозы. Не сбрасываем со счетов ошибки при проведении ремонтных работ работниками организаций, поставляющих электроэнергию в наши дома. В этом случае выход один – установит 3-фазное реле контроля напряжения.

Сразу же оговоримся, что существуют и однофазные реле контроля напряжения. Но в этом статье будем говорить именно о трехфазном. Итак, из самого названия становится понятным, что это защитное устройство контролирует напряжение в сети, которое в трехфазном составляет 380 вольт. Согласно ГОСТ 21128-83 существуют определенные отклонения от номинала напряжения, которые составляют 10% в ту и другую сторону. То есть, если в сети напряжение находится в диапазоне 342-410 вольт, то это нормально.

Трехфазное реле напряжения

Что случится, если напряжение станет больше или меньше нормы?

• При повышенном напряжении электроприборы просто сгорают. Изоляция начинает плавиться, сгорают элементы электронных плат и так далее.
• При сниженном напряжении все электрические приборы работают некорректно (снижается мощность), некоторые просто выключаются сами. А вот электродвигатели сгорают.

То есть, чтобы избежать всех этих неприятностей, и устанавливается реле контроля трехфазного напряжения. Многие хозяева частных домов, куда подведена трехфазная электрическая сеть, этими приборами не пользуются ввиду того, что стоят они недешево. Но все риски, которые присутствуют в эксплуатации 3-х фазной сети, окупаются сторицей.

В настоящее время на рынке можно приобрести несколько разновидностей реле контроля напряжения от разных производителей. Все они имеют одинаковый принцип работы, хотя обладают различной конструкцией, плюс разными функционалами. Итак, давайте рассмотрим один из видов, а точнее, V-protector 380V (VP-380V). Почему выбрана именно эта марка? Все дело в том, что у этого прибора есть цифровая индикация, которая выводится на дисплей, что позволяет воочию видеть напряжение на трех фазах одновременно в реальном времени. Плюс ко всему – это дополнительные настройки, позволяющие правильно регулировать прибор. То есть, все просто и очень удобно.

Расшифровка обозначений

Не будем останавливаться на технических характеристиках реле, просто добавим, что принцип работы трехфазного реле основано на контроле всех трех фаз при помощи микроконтроллера. То есть, получается так, что если на одной из фаз вдруг изменятся параметры напряжения, отличные от номинального, то микроконтроллер автоматически включает так называемое реле электромагнитного действия. В его составе две пары контактов (они на корпусе прибора пронумерованные): 2-3 – это замкнутый профиль, 1-3 – разомкнутый.

Внимание! Чтобы проверить реле напряжения, можно использовать мультиметр. Соединив его штепселями контакты один и три, получим показания «1» на мониторе мультиметра. Если соединяем 2 и 3, то получим «0».

Монтаж

Основная часть трехфазных реле напряжения устанавливаются на DIN-линейку. При этом многие из них, и VP-380V в том числе, могут работать в любом положении. Но вот схема подключения у всех видов разная. Она обычно нанесена на корпусе прибора, так что сложностей с соединением реле в электрическую цепочку не должно быть.

Обратите внимание, что вводные контакты должны подключаться к сети только через пускатель или контактор. Кстати, номинальный ток, который через себя может пропустить трехфазное реле напряжения VP-380V, равен 6 А. А этого будет достаточно, чтобы управлять катушкой даже в контакторе.

Ниже на рисунке показана схема подключения.

Итак, провода трехфазной линии необходимо подключить к реле через верхние клеммы, где есть маркировка в виде букв «А», «В» и «С» – это фазы, «N» – это ноль. Перепутать невозможно. А вот нижние клеммы под номерами 1,2 и 3, подключаются так:

• Клемма под номером один соединяется с одним из выходов катушки контактора А1.
• Третья клемма соединяется с любой из трех фаз, идущих в обход реле.

При этом катушка контактора вторым выходом соединяется с нулевым контуром трехфазной подачи электроэнергии. Теперь переходим к силовой части. Здесь все проще простого: подающие фазы соединяются с клеммами контактора, обозначенные на схеме буквами «L». А провода, идущие к потребителю (на нагрузку), подключаются в выходным клеммам контактора, обозначенными буквами «Т». Нулевые контуры подключаются к единой нулевой шине в распределительном щите.

Обратите внимание! Очень важно соблюсти плотный контакт всех соединений между собой, поэтому рекомендуется не делать скруток, особенно когда производится подключение проводов к клеммам контактора. Лучше воспользоваться специальными наконечниками, которые стоят очень дешево.

И еще одна рекомендация. Для подключения реле контроля к трехфазной электрической сети можно использовать медные провода сечением 1,5-2,5 мм². Этого будет достаточно.

Настройки

Чтобы провести настройки реле напряжения, необходимо подключить его в сеть и подать напряжение. Теперь обратите внимание на следующее.

• Если на дисплее высветились цифры, но при этом он моргает красным цветом, то это говорит о том, что нагрузка еще не была подана.
• Если вместо цифр на мониторе появились прочерки, то здесь два варианта: или нет одной из фаз, или поменялось чередование фаз.
• Если все нормально, то есть, нет нарушения чередования фаз, входное напряжение соответствует номинальному, нет большого перекоса по фазам, то уже через пятнадцать секунд в реле должен замкнуться контакт 1-3, который запитает катушку контактора. После чего напряжение начнет поступать потребителю.
• Если прибор все еще моргает, то контактор не включится. То есть, где-то вами не было соблюдено одно из условий правильного подключения и настройки.

Теперь переходим непосредственно к настройкам реле напряжения марки VP-380V. Около дисплея есть две кнопки, которыми придется манипулировать. На них нанесены значки в виде треугольников. На верхней кнопке треугольник смотрим вершиной вверх, на нижней вниз. Чтобы выставить верхний предел отключения, необходимо нажать на верхнюю кнопку и удерживать ее пару секунд. В центре дисплея высветиться число – это уровень, установленный на заводе. Теперь манипулируя кнопками (вверх-вниз), можно выставить необходимый вам верхний предел отключения.

То же самое и с нижним пределом. Кстати, программирование реле установится автоматически, как вы только окончите настройку буквально через 10 секунд, все показатели останутся в памяти прибора, и сам прибор будет реагировать именно на них.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

К примеру, произошел скачок напряжения на одной из фаз до 280 В при 250 В установленных. То есть, реле отключит сеть полностью. Через полчаса напряжение в фазе восстановилось. Мимо реле это не пройдет незамеченным, поэтому оно включится именно через 15 секунд. Чтобы изменить данное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего можно повысить величину, нажимая на верхнюю кнопку, или снизить, нажимая на нижнюю. В это время на дисплее число будет изменяться в ту или другую сторону. При этом шаг изменения показателей составляет 5 секунд.

Настройка перекоса фаз

Чтобы установить разницу между величинами напряжения в разных фазах, необходимо нажать одновременно две кнопки: «вверх» и «вниз». На дисплее появится цифра (обычно 50 В), установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Время отключение 20 секунд.

Чтобы снизить или повысить этот показатель, надо удерживать две кнопки 5 секунд, после чего нижней кнопкой провести уменьшение или верхней повышение. Шаг установки 1 вольт, пределы установки 20-80 вольт.

Заключение по теме

Как видите, реле контроля трехфазного напряжения – вещь просто необходимая. Провести ее подключение и настройку не составит большого труда. Это займет максимум полчаса. И если все вами проведено правильно, то прибор будет охранять электрические сети вашего дома от скачков напряжения в подающем контуре.
