Схема подключения дросселя

Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

Обычные лампы накаливания малоэффективны – они выделяют больше тепла, чем света. Да и срок службы их невелик. Подключение люминесцентных ламп позволяет почти в 3 раза сэкономить на оплате электроэнергии. Плюс подобные источники освещения имеют больший диапазон цветов и менее вредны для глаз. Однако для их монтажа требуется приобретение специальных устройств: дросселей или электронных плат ЭПРА.

Особенности люминесцентных светильников

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Принцип действия

Принцип действия люминесцентных ламп

Опишем кратко схему взаимодействия стартера, балласта и светильника:

1. При подаче питания ток, проходя через ПРА, проходит через контакты стартера по вольфрамовым спиралям, раскаляя их и далее уходит в сторону нуля
2. Стартер оснащается парой контактов: подвижным и неподвижным. При поступлении тока подвижный контакт (биметаллический), нагреваясь, изменяет свою форму и соединяется с первым
3. При этом сила тока тут же значительно увеличивается до предела, ограничиваемого дросселем. Происходит разогревание электродов
4. Пластина стартера, напротив, начинает остывать и рассоединяет контакты. В этот момент происходит резкий скачек напряжения и пробивка электронами газа. При превращении ртути в пар источник света переходит в рабочий режим
5. Стартер в процессе уже не участвует – его контакты разомкнуты.

Основные этапы подключения

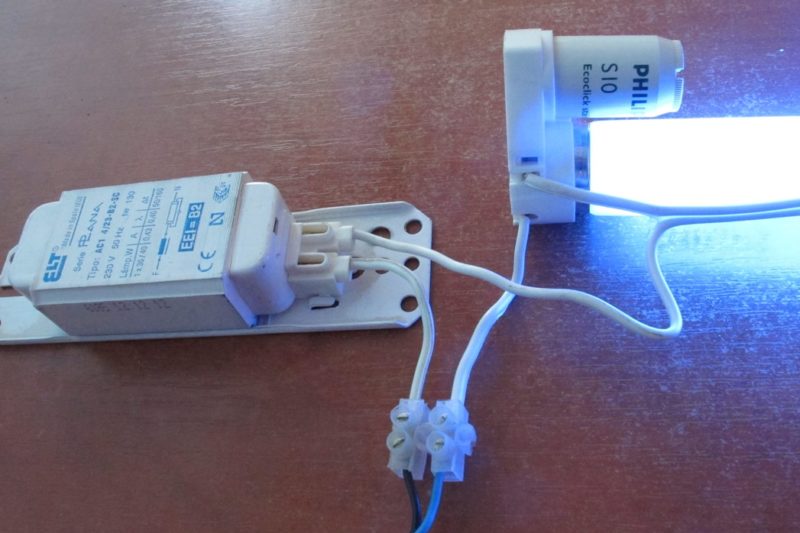

Схема подключения одного источника освещения к одному дросселю

Схема подключения люминесцентной лампы с дросселем довольно проста:

1. Включение в схему компенсирующего конденсатора позволяет снизить потери энергии и сэкономить ее потребление. В принципе, система будет работать и без него, но с большими затратами электроэнергии
2. Напряжение должно проходить последовательно по всем точкам, начиная с конденсатора
3. Далее в систему включается ПРА. Для получения ровного свечения его параметры должны идеально соответствовать мощности лампы
4. Дроссель подключается к источнику света последовательно
5. После выхода его из катушки следует подсоединить клеммы стартера
6. Монтируем к нему второй сетевой контакт

К сожалению, стартер – не слишком надежное устройство. Плюс при работе лампа может мерцать, негативно влияя на зрение. В принципе, возможно и подключение без него. Заменить эту деталь можно подпружинной кнопкой-выключателем.

Монтаж двух ламп

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

1. Фаза вначале должна подходить ко входу дросселя
2. От него она должна поступать к первой лампе
3. Затем направляться к первому стартеру
4. Далее переходить на вторую контактную пару этого же источника света
5. Выходящий контакт соединяют с нулем
6. Точно в такой же последовательности подсоединяют вторую трубу. Первым – ПРА. Затем контакт второго источника света и т.д.

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

Пара ламп и один дроссель

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

1. Подсоединяем провод от держателя стартера к одному из разъемов источника света
2. Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе). Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны
3. Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы
4. Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой
5. Раздвоенный второй конец этого провода подключаем к дросселю
6. Осталось подключить к следующему стартеру второй источник света. Подсоединяем провод в свободное отверстие гнезда второй лампы
7. Последним проводом соединяем противоположную сторону второго источника света к дросселю

Подключение без дросселя

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Подключение ЭПРА

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

• источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
• с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

1. Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода
2. Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза
3. Соединяем его проводами с гнездами ламп
4. Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.

Достоинства и недостатки люминесцентных источников света

Использование ламп для тепличного выращивания растений

• Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
• Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.

• Необходимость подключения дополнительных устройств (стартеров и дросселей)
• Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
• Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
• На силу света в таких источниках способна влиять температура окружающей среды
• Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
• значительная пульсация света, что может сказаться отрицательно на зрении
• Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

ВИДЕО: Как подключить люминесцентную лампу

Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Обзор работоспособных схем подключения люминесцентных ламп

Люминесцентная лампа — источник света, где свечение достигается за счет создания электрического разряда в среде инертного газа и ртутных паров. В результате реакции возникает незаметное глазу ультрафиолетовое свечение, воздействующее на слой люминофора, имеющийся на внутренней поверхности стеклянной колбы. Стандартная схема подключения люминесцентной лампы — прибор с электромагнитным балансом (ЭмПРА).

Устройство люминесцентных ламп

В большинстве лампочек колба выполнена в форме цилиндра. Встречаются более сложные геометрические формы. По торцам лампы имеются электроды, напоминающие по конструкции спирали лампочек накаливания. Электроды изготовлены из вольфрама и припаяны к находящимся с наружной стороны штырькам. На эти штырьки подается напряжение.

Внутри люминесцентной лампы создана газовая среда, которая характеризуется отрицательным сопротивлением, что проявляется при уменьшении напряжении между находящимися напротив друг друга электродами.

В схеме включения лампы используется дроссель (балластник). Его задача — образовать значительный импульс напряжения, за счет которого включится лампочка. В комплект входит стартер, представляющий лампу тлеющего разряда с парой электродов в инертной газовой среде. Один из электродов представляет собой биметаллическую пластину. В выключенном состоянии электроды люминесцентной лампочки разомкнуты.

На рисунке внизу изображена схема работы люминесцентной лампы.

Как работает люминесцентная лампа

Принципы работы люминесцентных источников света основываются на следующих положениях:

1. На схему направляется напряжение. Однако вначале ток не попадает на лампочку из-за высокого напряжения среды. Ток движется по спиралям диодов, постепенно нагревая их. Ток подается на стартер, где напряжения достаточно для появления тлеющего разряда.
2. В результате нагрева контактов пускателя током происходит замыкание биметаллической пластины. Металл берет на себя функции проводника, разряд завершается.
3. Температура в биметаллическом проводнике падает, происходит размыкание контакта в сети. Дроссель создает импульс высокого напряжения в результате самоиндукции. Вследствие этого зажигается люминесцентная лампочка.
4. Через осветительный прибор идет ток, который уменьшается вдвое, так как напряжение на дросселе сокращается. Его не хватает для еще одного запуска стартера, контакты которого находятся в разомкнутом состоянии при включенной лампочке.

Чтобы составить схему включения двух лампочек, установленных в одном осветительном приборе, необходим общий дроссель. Лампы подключаются последовательно, однако на каждом источнике света имеется параллельный стартер.

Варианты подключений

Рассмотрим разные варианты подключения люминесцентной лампы.

Подключение с использованием электромагнитного баланса (ЭмПРА)

Наиболее распространенный тип подключения люминесцентного источника света — схема со стартером, где используется ЭмПРА. Принцип действия схемы базируется на том, что в результате подключения питания в стартере возникает разряд и происходит замыкание биметаллических электродов.

Ток в электроцепи проводников и стартера ограничивается только внутренним дроссельным сопротивлением. В результате рабочий ток в лампочке увеличивается почти в три раза, происходит стремительный нагрев электродов, а после потери температуры проводниками возникает самоиндукция и зажигание лампы.

1. В сравнении с другими способами это довольно затратный вариант с точки зрения расхода электроэнергии.
2. Пуск занимает не меньше 1 – 3 секунд (в зависимости от степени износа источника света).
3. Невозможность работы при низкой температуре воздуха (например, в условиях неотапливаемого подвального или гаражного помещения).
4. Имеется стробоскопический эффект мигания лампочки. Этот фактор отрицательно действует на человеческое зрение. Такое освещение нельзя применять в производственных целях, потому что быстро движущиеся предметы (например, заготовка в токарном станке) кажутся неподвижными.
5. Неприятное гудение дроссельных пластинок. По мере износа устройства звук нарастает.

Схема включения устроена таким образом, что в ней есть один дроссель на две лампочки. Индуктивности дросселя должно хватать на оба источника света. Используются стартеры на 127 Вольт. Для одноламповой схемы они не подходят, там нужны устройства на 220 Вольт.

На картинке внизу показано бездроссельное подключение. Стартер отсутствует. Схема используется в случае перегорания у ламп нитей накала. Используется повышающий трансформатор Т1 и конденсатор С1, ограничивающий ток, идущий через лампочку от 220-вольтной сети.

Следующая схема используется для лампочек с перегоревшими нитями. Однако отсутствует необходимость в повышающем трансформаторе, благодаря чему конструкция устройства становится проще.

Ниже показан способ использования диодного выпрямительного моста, который нивелирует мерцание лампочки.

На рисунке внизу та же методика, но в более сложном исполнении.

Две трубки и два дросселя

Чтобы подключить лампу дневного света, можно использовать последовательное подключение:

1. Фаза от проводки направляется на вход дросселя.
2. От дроссельного выхода фаза идет на контакт источника света (1). Со второго контакта направляется на стартер (1).
3. Со стартера (1) отходит на вторую контактную пару этой же лампочки (1). Оставшийся контакт стыкуют с нулем (N).

Тем же образом подключают вторую трубку. Вначале дроссель, затем один контакт лампочки (2). Второй контакт группы направляется на второй стартер. Выход стартера объединяется со второй парой контактов источника света (2). Оставшийся контакт следует подсоединить к нулю ввода.

Схема подключения двух ламп от одного дросселя

Схема предусматривает наличие двух стартеров и одного дросселя. Наиболее дорогостоящий элемент схемы — дросселя. Более экономный вариант — двухламповый светильник с дросселем. О том, как реализовать схему, рассказывается в видео.

Электронный балласт

Недостатки схемы ЭмПРА вызвали необходимость поиска более оптимального способа подключения. В ходе изысканий был изобретен способ с участием электронного балласта. В данном случае используется не сетевая частота (50 Гц), а высокие частоты (20 – 60 кГц). Удается избавиться от вредного для глаз мигания света.

Внешне электронный балласт — это блок с выведенными наружу клеммами. Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему. Блок малогабаритен, благодаря чему помещается в корпусе даже небольшого прибора освещения. Включение осуществляется гораздо быстрее по сравнению со стандартом ЭмПРА. Работа устройства не доставляет акустического дискомфорта. Данный способ подключения называется бесстартерным.

Разобраться в принципе функционирования устройства такого типа не сложно, поскольку на его обратной стороне есть схема. На ней показано количество ламп для подключения и поясняющие надписи. Имеется информация о мощности лампочек и других технических параметрах устройства.

Подключение осуществляется следующим образом:

1. Первый и второй контакт соединяют с парой ламповых контактов.
2. Третий и четвертый контакты направляют на оставшуюся пару.
3. На вход подают электропитание.

к содержанию ↑

Использование умножителей напряжения

Данный вариант позволяет подключать люминесцентную лампу без применения электромагнитного баланса. Используется обычно для увеличения периода эксплуатации лампочек. Схема подключения сгоревших ламп дает возможность работать источникам света еще какое-то время при условии, что их мощность не более 20 – 40 Вт. Нити накала допускаются как пригодные для работы, так и перегоревшие. В любом случае выводы нитей необходимо закоротить.

В результате выпрямления напряжение увеличивается в два раза, поэтому лампочка включается почти мгновенно. Конденсаторы C1 и С2 подбираются исходя из рабочего напряжения 600 Вольт. Недостаток конденсаторов состоит в их больших размерах. В качестве конденсаторов С3 и С4 отдают предпочтение слюдяным устройствам на 1000 Вольт.

Люминесцентные лампы несовместимы с постоянным током. Очень скоро ртути в устройстве накапливается столько, что свет становится ощутимо слабее. Чтобы восстановить яркость свечения, меняют полярность путем переворачивания лампочки. Как вариант, можно установить переключатель, чтобы каждый раз не снимать лампу.

Подключение без стартера

Метод с использованием стартера сопряжен с длительным разогревом лампочки. К тому же эту деталь необходимо часто менять. Обойтись без стартера позволяет схема, где подогрев электродов осуществляется с помощью старых трансформаторных обмоток. Трансформатор выступает в роли балласта.

На лампочках, используемых без стартера, должна быть надпись RS (быстрый старт). Источник света с запуском через стартер не подходит, так как его проводники долго греются, а спирали быстро сгорают.

Последовательное подключение двух лампочек

В данном случае необходимо соединить две люминесцентные лампы с одним балластом. Все устройства подключают последовательным образом.

Для проведения электромонтажных работ понадобятся такие детали:

• индукционный дроссель;
• стартеры (2 единицы);
• люминесцентные лампочки.

Подключение выполняется в следующем порядке:

1. Присоединяем к каждой лампочке стартеры. Соединение выполняем параллельно. Место соединения — штыревой вход на торцах прибора освещения.
2. Свободные контакты направляем в электрическую сеть. Для соединения используем дроссель.
3. К контактам источника света присоединяем конденсаторы. Позволят снизить интенсивность помех в сети и компенсировать реактивность мощности.

Обратите внимание! В стандартных бытовых переключателях (особенно в недорогих моделях) нередко залипают контакты из-за слишком высоких стартовых токов. В связи с этим для использования в совокупности с люминесцентными лампами рекомендуется приобретать качественные выключатели.

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

1. Разбираем светильник. Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси. Направление движения указано на держателях в виде стрелочек.
2. Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
3. Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
4. Завершающее действие — монтаж рассеивающего плафона.

к содержанию ↑

Проверка работоспособности системы

После подключения люминесцентной лампы следует убедиться в ее работоспособности и в исправности пускорегулирующих устройств. Для проведения испытаний понадобится тестер, с помощью которого проверяют катодные нити накала. Допустимый уровень сопротивления — 10 Ом.

Если тестер определил сопротивление как бесконечное, необязательно выбрасывать лампочку. Данный источник света еще сохраняет функциональность, но использовать его нужно в режиме холодного запуска. В обычном состоянии контакты стартера разомкнуты, а его конденсатор не пропускает постоянный ток. Иными словами, прозвон должен показывать очень высокое сопротивление, которое иной раз достигает сотен Ом.

После прикосновения щупами омметра дроссельных выводов сопротивление постепенно снижается до постоянной величины, присущей обмотке (несколько десятков Ом).

Обратите внимание! О неисправном состоянии дросселя говорит перегорание недавно поставленной лампочки.

Достоверно определить межвитковое замыкание в дроссельной обмотке, используя обычный омметр, не получится. Однако если в приборе есть функция замера индуктивности и данные по ЭмПРА, несоответствие значений укажет на наличие проблемы.

По какой схеме лучше подключить дроссель к люминесцентной лампе

Экономки или лампы дневного света встречаются сегодня практически в каждом доме. С их помощью можно хорошо экономить на электроэнергии. Но здесь экономия соседствует с достаточно сложной конструкцией такой продукции.

Дроссель для лампы люминесцентного типа

Достаточно важным компонентом устройства люминесцентных ламп является дроссель. Данная статья расскажет о том, что собой представляет этот элемент, а также какова схема его подключения к лампе дневного света.

Особенности экономки

Лампа дневного света представляет собой газоразрядное устройство, которое является более усовершенствованной лампочкой накаливания. В связи с этим в ее конструкции должен быть элемент, выполняющий роль ограничителя тока. Эту роль и выполняет дроссель (балласт). Без него сила тока в электроцепи будет нарастать лавинообразно, а это приведет к поломке лампы.

Обратите внимание! Дроссель, выступающий в роли ограничителя тока для люминесцентных ламп, может быть электромагнитным или электронным.

Дроссель в лампе дневного света является балластом и поглощает лишнюю мощность, имеющуюся в электроцепи. В источнике свечения с мощностью в 36-40 Вт он забирается примерно 15 % или 6 Вт.
Дроссель в люминесцентных моделях выполняет следующие функции:

• осуществляет прогрев катодов. Благодаря этому они подготавливаются в эмиссии электродов;
• создает необходимо для стартового разряда напряжение;
• выступает в роли ограничителя тока, который течет через электрическую систему после запуска лампы.

Чтобы балласт (электронный или электромагнитный) мог выполнять свои прямые обязанности, нужна правильная схема подключения. Если в ней будет допущена хотя бы одна ошибка, то свечение люминесцентных ламп не произойдет.
Схема подключения лампы дневного света может иметь различный вид. Она зависит от следующих параметров:

• тип балласта (электронный или электромагнитный):
• количество ограничителей тока;
• тип и количество люминесцентных ламп (к одной, двум) и т. д.

Все эти параметры оказывают влияние на то, как будет выглядеть схема подключения балласта к электроцепи источника света. Каждая такая схема не очень сложная и ее можно использовать для подключения даже при отсутствии глубоких познаний в электротехнике.
Рассмотрим несколько наиболее востребованных вариантов подключения.

Балласт электронного вида

На сегодняшний день наиболее популярным и часто встречаемым видом балласта будет его электронный тип. Поэтому схема подключения электронного дросселя – самая востребованная.

Он имеет вид небольшого блока с выведенными клеммами. Внутри такого блока размещена печатная плата. На ней собрана вся система. По ней можно понять, сколько люминесцентных ламп к ней можно подключить.

Образец включения к одной лампе

Чтобы подсоединить электронный тип ограничителя тока необходимо:

• первый и второй коннекторы на выходе блока нужно подключить к одной паре контактов экономки;
• третий и четвертый ведутся к другой паре;
• на вход подается питание.

Как видим, данный вариант достаточно прост в реализации. С ее помощью можно подключить одну лампу дневного света. Несколько сложнее выглядит вариант, используемый для включения двух источников освещения.

Образец включения к двум экономкам

Система, применяемая для запуска двух устройств дневного света к электронному типу балласта, реализуется следующим образом:

• дроссель подсоединяют в разрыв цепи питания нитей, с помощью которых осуществляется накаливание экономки;
• стартеры необходимо вести параллельно к электродам.

Обратите внимание! Соединять электронный балласт, стартерные коннекторы и нити накала необходимо в последовательном порядке.

Некоторые специалисты вместо стартера предлагают применять обычную кнопку от любого электрического звонка. В данной ситуации подача напряжения на прибор будет осуществляться путем нажатия и дальнейшего удерживания кнопки звонка. После того, как экономка зажегся, кнопку можно отпустить.

Балласт электромагнитного вида

Для электромагнитного балласта схема его соединения выглядит следующим образом:

Соединение электромагнитного балласта

Здесь процесс включения предполагает проведение следующих действий:

• в момент поступления тока в дросселе происходит накопление энергии;
• далее она идет на стартерные коннекторы;
• ток направляется в стартер через нити нагрева электродов;
• электроны и сам стартер нагреваются;
• далее происходит размыкание биметаллических контактов на стартере;
• размыкание коннекторов сопровождается выбросом электроэнергии, накопившейся в балласте;
• в электродах напряжение изменяется, что приводит к свечению.

Таким образом будет происходить активация ламп при использовании вышеприведенного варианта соединения.

Включение пары светильников

Для подсоединения дросселя можно использовать вариант соединения как для одной, так и для двух экономок. Рассмотрим более детально, каким образом проделывается включение двух моделей 2х18.

Подсоединение к двум люминесцентным моделям 2х18

Чтобы включить два устройства с мощностью в 18 Вт, необходим индукционный тип устройства с мощностью не менее 36 Вт. Для этого можно использовать ПРА на 40 Вт, а также два стартера на 4-22 Вт. Как видим стартеры необходимо подсоединять параллельно к каждой экономке. Таким образом с каждой стороны будут использованы по одному контакту-штырю. Оставшиеся коннекторы следует присоединять к электрической сети только через индукционный дроссель.
Уменьшить помехи, а также компенсировать реактивную мощность в данной ситуации можно при помощи конденсатора. Его нужно подводить к питающим компонентам светильников параллельно. В ситуации, когда имеется встроенная защита, конденсатор может не использоваться.

Вариант включения с двумя балластами и двумя трубками

При наличии двух источников освещения, а также двух комплектов для их соединения, нужно использовать такой вариант.

Подключение с двумя комплектами

В данной ситуации соединение осуществляется следующим образом:

• на вход дросселя подается фазный провод;
• далее он с выхода дросселя направляется на один контакт экономки. При этом со второго коннектора он идет на первый стартер;
• с первого стартера он направляется на вторую пару коннекторов этого же источника света;
• свободный коннектор необходимо соединить с нулевым проводом питания, который на рисунке обозначен как N

Таким же образом происходит включение и второй трубки: вначале идет дроссель, далее с него один коннектор направляется на контакт лампочки, а второй – на стартер. Выход со стартера нужно соединить со второй парой контактов светильника, а свободный коннектор — вывести на нулевой провод.

Особенности соединения

Самым дорогостоящим элементом в электроцепи является дроссель. Поэтому многие люди, чтобы сэкономить, отдают предпочтение тем вариантам, где используется только один балласт.
При этом во время подсоединения всех элементов электрической схемы светильника необходимо помнить о технике безопасности, так как в данной ситуации, по незнанию, можно получить электротравму.

Заключение

Схема для подключения к люминесцентной лампе дросселя может иметь самый разнообразный вид. Она зависит от некоторых параметров. Поэтому, чтобы подобрать оптимальный вариант, нужно знать, какой тип балласта и устройства дневного света у вас имеется в наличии.

Лада Калина Седан › Бортжурнал › Электронный дроссель ВАЗ

Часто натыкаюсь на просьбы о помощи с нестабильным хх на электронной дроссельной заслонке. Наткнулся сегодня на стью где описан один вариант устранения плавающего хх. Может кому то окажется полезной!
Сразу хочу предупредить, автор этой статьи не несет никакой ответственности за неквалифицированное вмешательство и ремонт электронной дроссельной заслонки в случае выхода её из строя и возникновения аварийных ситуаций на дороге, поскольку ремонт этого узла не предусмотрен, а только замена.

Конструкция.
Дроссельная заслонка (патрубок) с электроприводом предназначена для дозирования количества воздуха, поступающего во впускной коллектор. Изменение количества поступающего воздуха достигается поворотом заслонки электродвигателем, который управляется контроллером. Основные части дроссельного узла:

1. Корпус
2. Заслонка
3. Редуктор
4. Электродвигатель
5. Датчики положения дроссельной заслонки.

Схема подключения указана ниже:

Снятие дроссельного узла:
1.Выключить зажигание, снять клемму минус с аккумулятора.
2. Открутить хомуты и снять шланг впускной трубы от дросселя.
3. Отсоединить колодку жгута.
4. Отвернуть 4 болта крепления дроссельного узла от впускного коллектора и снять его.

Типичные неисправности и их диагностика.
Детская болячка первых выпусков автомобилей ошибка P2135 (Рассогласование сигналов датчиков А и В положения дроссельной заслонки) проявляется в виде неустойчивого холостого хода, ограничения оборотов до 2000 и пропадания тяги. Успешно лечится обжимкой, подгибанием и пропайкой контактов колодки дроссельного узла либо заменой всего жгута электропроводки. На большинстве автомобилей давно вылечено, на новых почти не встречается.
Плавание оборотов и неустойчивый холостой ход.
Здесь мы остановимся подробнее, поскольку явление это обычное и проявляется рано или поздно почти на всех автомобилях. Основная причина здесь — несоответствие угла открытия дроссельной заслонки количеству поступающего воздуха. На большинстве автомобилей лечится промывкой. Дроссельную заслонку желательно мыть не реже чем раз в 20- 30 тыс. км. иначе отложения сажи и частиц масла создают препятствия для движения воздуха в режиме холостого хода со всеми вытекающими последствиями. Поэтому дроссельный узел надо содержать в чистоте и порядке — это аксиома.
Вторая причина плавания оборотов холостого хода — это люфт дроссельной заслонки. Как это проявляется и как диагностировать. Ниже приведен скриншот диагностической программы SMS-диагностик. Параметры сняты с автомобиля ВАЗ 2115 с системой управления двигателем М74.

Здесь стоит обратить внимание на большой расход воздуха, относительное наполнение и время впрыска. При этом угол открытия дроссельной заслонки очень мал и контроллер, пытаясь стабилизировать холостой ход, загоняет угол опережения зажигания в минус. Происходит это потому, что реальный угол положения дроссельной заслонки не соответствует тому углу, который вычисляет блок управления, из-за люфта. Причем если сделать инициализацию дросселя, то некоторое время двигатель может работать нормально, но спустя какое-то время или после перезапуска ситуация с плаванием оборотов повторяется.
Здесь стоит упомянуть, что при загрязнении дросселя, параметры будут тоже отличаться от нормы с той лишь разницей, что угол открытия заслонки становится больше чем обычно.
Для примера приведу скриншот с нормальными параметрами:

Как устранить люфт дроссельной заслонки.
Для этого дроссельный узел необходимо разобрать. Со стороны редуктора откручивается 4 винта (торкс на 15), крепящие крышку.

Здесь мы видим шестерни передаточного механизма.

Средняя шестерня просто вынимается.

С другой стороны расположены датчики положения дроссельной заслонки и электрический разъем. Крепятся винтами с очень редким пятигранным торксом. Фото ниже:

Снимаем. Виден электродвигатель в корпусе и ось заслонки.

Дальше необходимо с помощью пресса или тисков выдавить ось дроссельной заслонки со стороны ДПДЗ в сторону шестеренок.

Электродвигатель нет необходимости снимать, если он исправен. Проверить его можно просто измерив сопротивление на контактах. Сопротивление должно быть приблизительно в пределах от 10 до 30 Ом.
Далее фото всех составных частей электродросселя в разобранном виде.

Позиция дроссельной заслонки, когда не задействован электропривод, определяется положением усов пружины между упоров — приливов в корпусе дроссельного узла и составляет приблизительно около 10% открытия относительно закрытого положения.

Особенности дросселя для ламп дневного света

Время на чтение:

Дроссель для ламп дневного света в широком смысле слова — это обмотка вокруг сердечника определенного вида. Он работает как ограничитель. По конструкции ограничитель похож на небольшой трансформатор, но имеет только одну обмотку, поэтому его принцип действия отличается. Задача трансформатора заключается в передаче всей энергии и гальванической развязности, а задача дросселя в накоплении энергии в индуктивности.

Описание устройства

Светильник дневного света имеет стеклянный корпус, внутри которого находится горелка. По обеим краям расположены электроны, образующие дугу. После включения лампы происходит импульс большого напряжения, который вызывает дуговой разряд. Именно из-за такого разряда лампа может перегреться и даже взорваться.

Как выглядит дроссель

К сведению! Чтобы избежать перепада напряжения и взрыва используют дроссель. Он ограничивает величину тока, который поступает в лампу при включении, тем самым предотвращая перегрев и взрыв. Также ограничитель обеспечивает стабильное напряжение в цепи, таким образом освещение перестает мерцать и работает стабильно.

Характеристики дроссель для ламп

Основной характеристикой является индуктивность. Но, кроме нее, существует еще несколько параметров, которые характеризуют данный прибор. Они определяют мощность устройства, возможности его использования и срок службы.

• мощность. Она определяется видом сердечника и обозначает уровень сигнала, который может пропустить ограничитель. Мощность измеряется в ваттах;
• угол потерь — вспомогательная характеристика, обозначающая качество дросселя. Чем меньше угол, тем ограничитель лучше;
• частота тока. Она измеряется в герцах. В зависимости от данного показателя дроссели делятся на три вида: низкочастотные с установленной границей колебаний в 20-20000 Гц, ультразвуковые ограничители с колебаниями 20-100 кГц и мощные сверхвысокие дроссели колебания, у которых более 100 кГц;
• допустимое значение пропускаемого тока измеряется в амперах;
• сопротивление в неподключенном состоянии измеряется в Омах.

Разные виды дросселей

Обратите внимание! Современный рынок переполнен сотнями видов ограничителей, которые отличаются по своим характеристикам. Таким образом можно найти идеальный вариант, который подходит под конфигурации и электрическую цепь дома. Также ограничители могут отличаться формой и своим весом.

Принцип работы дросселя для ламп дневного света

Дроссель — это необходимый элемент в цепи. Он накапливает напряжение с помощью витков, которые создают магнитное поле. Далее при воздействии на дроссельный элемент постепенно происходит увеличение тока, а при смене полярности ток начинает убывать. Таким образом стабилизируется напряжение, так как резко изменить уровень тока в ограничителе нельзя. Такое постепенное нарастание и спад происходят из-за магнитного поля обмотки.

Неправильно установленный дроссель может перегреваться. Зачастую нагревается именно обмотка, так как она является наиболее теплоемким элементом. Затем нагретая обмотка начинает плавить другие элементы ограничителя, к примеру, изоляционную прокладку.

Важно! Даже маленький ограничитель на 7 витков в процессе замыкания может стать пожароопасным. Но особо осторожно нужно относиться к мощным моделям с 78 витками и более.

Процесс перегрева заметен сразу:

• запах прожженной пластмассы в комнате;
• небольшой дым из дросселя.

Неисправный ограничитель может сильно греться и привести к взрыву комнатной лампочки, которая разлетится на множество осколков. При малейших признаках перегрева следует устранить неисправный элемент и поставить на его место новый, и желательно, чтобы это сделал опытный электрик.

Назначение дросселя в лампах

Основная задача ограничителя в цепи — это управление напряжением, которое подается на лампу. Также у него есть вспомогательные функции:

• защита лампы от перепадов напряжения в сети;
• разогрев катодов;
• моментальное создание высокого напряжения;
• ограничение проходимого тока во время работы лампы;
• поддержание стабильной работы лампы путем удерживания напряжения на одном уровне.

Обратите внимание! В зависимости от количества обмоток один ограничитель может использоваться сразу на несколько ламп.

Как подключить или заменить дроссель в лампе дневного света

Самый распространенный вариант подключения ограничительного дросселя к лампе дневного света — это обычная схема со стартером. Принцип действия данной схемы основан на том, что при включении питания в стартере образуется мощный разряд, который направляется к лампе, но ограничитель, установленный на пути, снижает напряжение.

Важно! Данная схема является самой простой и надежной для установки балласта в лампу дневного света.

Схема устроена таким образом, что в ней имеется только один дроссель, и при необходимости можно добавить еще одну лампу, установив ее параллельно первой.

Схема на две лампы

Также, имея два световых элемента, можно воспользоваться другой схемой.

Схема с конденсатором

В данной схеме предусмотрен электронный конденсатор, но он не обязателен к установке. В теории вместо классических стартеров можно подключаться к сети без кнопки фиксации.

Схема с выпаиванием дросселя

Замена дросселя происходит так, что достаточно выпаять его из цепи с помощью паяльника, по очереди прогрев каждую клемму. После того как клеммы будут достаточно разогреты, можно без труда извлечь дроссель и припаять на его место новый, соблюдая полярность и место установки. Подключаться к сети нужно после завершения паяльных работ.

Важно! Без знаний в электронике не стоит самостоятельно пытаться поменять или провести подсоединение ограничителя. Поскольку неверно установленный элемент может вызвать короткое замыкание. Для этого дела лучше воспользоваться услугами мастера.

Как правильно его использовать

Лампа дневного света — это небольшое газоразрядное устройство. Из-за особенностей конструкции лампы в сети, к которой она должна быть подключена, необходим ограничитель. Данным ограничителем выступает дроссель, но для начала его нужно научиться правильно использовать. Перед тем как самостоятельно создавать электрическую схему, нужно знать, что она может иметь различный вид, который зависит от таких параметров:

• тип подключаемого дросселя;
• количество ламп и ограничителей и метод соединения.

Данные параметры оказывают влияние на конечный вид электроцепи и подключение дросселя. Даже имея минимальные познания в электротехнике, можно без труда собрать несложную схему с несколькими элементами. Важно, чтобы подключение всех элементов было последовательным.

Обратите внимание! Необходимо, чтобы мощность лампы была ниже, чем мощность дросселя.

Срок службы дросселя

В среднем качественный элемент должен выдерживать более 6 циклов включения и выключения лампы. В идеальных условиях рабочий диапазон данной электроники находится в температурном режиме от 5 °С до 55 °С. При минусовых температурах ограничитель может работать неисправно. При нормальных условиях эксплуатации срок службы дросселя составит 3 года. Но это касается только качественных моделей от известных производителей.

Ограничитель выполняет важную роль в электрической схеме, в которую подключен световой элемент. Он не дает ей взорваться или перегореть, поэтому в любую электрическую цепь, в которой есть люминесцентный освещавший прибор, нужно подключать дроссель.

Схема подключения дросселя

Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания.
Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.

Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.

Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.
Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.

Схемы

При подключении люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА : электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель).

Схема подключения с применением электромагнитный балласта или ЭмПРА (дросель и стартер)

Принцип работы: при подключении электропитания в стартере появляется разряд и
замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы.
Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера.
Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.

Основные недостатки

• В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.

• Долгий пуск не менее 1 до 3 секунд (зависимость от износа лампы)

• Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.

• Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем детали станков, вращающихся синхронно с частотой сети- кажутся неподвижными.

• Звук от гудения пластинок дросселя, растущий со временем.

Схема включения с двумя лампами но одним дросселем. Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.
Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт

Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.

Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства

А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.

Особенности дросселя для люминесцентных ламп

Все люминесцентные лампы имеют в конструкции элемент, ограничивающий силу тока — дроссель, или балласт. Он стабилизирует сеть от неконтролируемого нарастания показателей, исключая пульсации.

• Классификация дросселей
• Для чего он нужен
• Как подбирать электромагнитный дроссель
• Как происходит запуск и работа ламп
• Схема подключения к лампе
• Неполадки дросселя и их диагностика

Классификация дросселей

В люминесцентных лампах применяются дроссели электронного или электромагнитного типа (ЭмПРА). Оба вида обладают своими особенностями.

Электромагнитный дроссель представляет собой катушку с металлическим сердечником и обмоткой из медного или алюминиевого провода. Диаметр провода влияет на функциональность светильника. Модель достаточно надежна, однако потери мощности до 50% ставят под сомнение ее эффективность.

Лампы с электромагнитными дросселями дешевые и не требуют специальной настройки перед использованием. Но они чувствительны к перепадам напряжения и даже незначительные колебания могут привести к мерцаниям или неприятному гудению.

Электромагнитные конструкции не синхронизируются с частотой сети. Это приводит к появлению вспышек непосредственно перед зажиганием лампы. Вспышки практически не мешают комфортно использовать светильник, однако негативно воздействуют на пускорегулирующий аппарат.

Несовершенство электромагнитных технологий и значительные потери мощности при их использовании приводят к тому, что на смену таким приборам приходят электронные пускорегулирующие аппараты.

Электронные дроссели конструктивно сложнее и включают в себя:

• Фильтр для устранения электромагнитных помех. Эффективно гасит все нежелательные колебания внешней среды и самой лампы.
• Устройство для изменения коэффициента мощности. Контролирует сдвиг переменного тока по фазе.
• Сглаживающий фильтр, снижающий уровень пульсаций переменного тока в системе.
• Инвертор. Преобразовывает постоянный ток в переменный.
• Балласт. Катушка индукции, которая подавляет нежелательные помехи и плавно регулирует яркость свечения.

Иногда в современных ЭПРА можно встретить встроенную защиту от перепадов напряжения.

Для чего он нужен

Любой дроссель выполняет функции последовательного резистора. Однако в отличие от обычного сопротивления он обеспечивает лучшую фильтрацию без пульсаций переменного тока или гудения электроприбора.

В современной технике используются две конфигурации питания: конденсаторная и дроссельная. В первом случае дроссель не обязателен для подачи напряжения, однако в качестве дополнительного фильтра ему нет равных.

Как подбирать электромагнитный дроссель

При выборе электромагнитного дросселя обращайте внимание на параметры:

1. Рабочее напряжение. Для стандартных домашних сетей требуются устройства на 220 – 240 В с частотой 50 Гц.
2. Мощность. Должна соответствовать мощности лампы. Если требуется подключить две или более лампы, мощность дросселя должна соответствовать сумме их мощностей.
3. Ток. Допустимый показатель указывается в Амперах на корпусе.
4. Коэффициент мощности. Желательно подбирать устройства с максимальными значениями параметра. Для ЭмПРА он обычно не превышает 0,5, так что потребуется дополнительный конденсатор.
5. Рабочая температура. Диапазон температур окружающей среды и дросселя, при котором все элементы оставются исправными.
6. Энергетическая эффективность. Определяется классом в соответствии с принятой градацией. Для ЭмПРА характерны средние классы B1 и B2.
7. Параметры конденсатора. Рабочее напряжение и емкость конденсатора, который подключается параллельно к питающей сети.

Как происходит запуск и работа ламп

В момент включения осветительного прибора первым начинает работать стартер. Он нагревает электроды, вызывая короткое замыкание. Ток в цепи резко возрастает, за счет чего электроды практически мгновенно разогреваются до необходимой температуры. После этого контакты стартера размыкаются и остывают.

В момент разрыва цепи от трансформатора идет высоковольтный импульс 800 – 1000 В. Он обеспечивает нужный электрический заряд на контактах колбы в среде инертного газа и паров ртути.

Газ разогревается и возникает ультрафиолетовое излучение. Воздействуя на люминофор, излучение заставляет лампу светиться видимым белым светом. Затем ток равномерно распределяется между дросселем и лампой, поддерживая стабильные показатели сети для равномерного свечения без пульсаций. Расхода энергии со стороны пускорегулирующего аппарата на этом этапе нет.

Так как напряжение в цепи во время работы лампы невысокое, контакты стартера остаются разомкнутыми.

В некоторых случаях стартер не может с первого раза зажечь газ в колбе лампы и повторяет процедуру подачи тока около 5-6 раз. При этом наблюдается эффект моргания при включении.

Дроссель помогает избавиться от этого эффекта. Он превращает переменное низкочастотное напряжение бытовой сети в постоянное, а затем инвертирует его обратно в переменное, но уже на высокой частоте и пульсации исчезают.

Схема подключения к лампе

Схема подключения проста: цепь с последовательно соединенным дросселем и лампой. Система подключается к сети 220 В на частоте 50 Гц. Дроссель выполняет функции корректировщика и стабилизатора напряжения.

Типовая схема представлена на рисунке.

Неполадки дросселя и их диагностика

Люминесцентные лампы иногда выходят из строя. Причины разные: от заводского брака до неправильной эксплуатации. В ряде случаев ремонт можно сделать своими силами и простыми инструментами.

Рекомендуем к просмотру: Ремонт электронного балласта люминесцентной лампы

Перед ремонтом необходимо точно идентифицировать узел поломки. Для этого лампу и всю сопутствующую аппаратуру придется разобрать.

• набор отверток с полностью изолированными рукоятками;
• монтажный нож;
• кусачки;
• пассатижи;
• мультиметр;
• индикаторная отвертка;
• моток медного провода (сечением от 0,75 до 1,5 мм²).

Дополнительно может потребоваться новый стартер, исправная лампа или дроссель. Все зависит от того, какой именно узел вышел из строя.

Наиболее распространенные проблемы:

• Лампа не включается и не реагирует на стартер. Причина может быть в любом из элементов, поэтому нужно поменять сначала стартер, затем лампу, попутно проверяя работоспособность схемы. Если не помогло, значит проблема в дросселе.
• Наличие в колбе небольшого разряда в виде змейки говорит о неконтролируемом возрастании тока. Причина неисправности точно в дросселе, который надо заменить. Иначе лампа быстро перегорит.
• Пульсации и мерцания во время работы. Замените последовательно сначала лампу, затем стартер. Чаще виновником оказывается дроссель, который перестает стабилизировать напряжение.

Обычно неисправность дросселя устраняется его заменой. Однако при желании можно разобрать элемент и попытаться восстановить работоспособность. Здесь нужны серьезные познания в электротехнике и много времени. Учитывая небольшую стоимость нового дросселя, это нецелесообразно.
