Как пользоваться вольтметром

ВОЛЬТМЕТР ДЛЯ АВТОМОБИЛЯ: как подключить и правильно использовать

Автомобильный вольтметр является очень полезным прибором, позволяющим постоянно контролировать текущее состояние бортовой сети. Многие недооценивают его, полагая, что он имеет ограниченные функции, незаслуживающие внимания. Однако вольтметр может многое, поскольку напряжение бортовой сети автомобиля при разных режимах эксплуатации – отличается. Потому предлагаем ознакомиться с возможностями данного прибора, как его выбрать, установить, и понимать выдаваемые им показатели.

Зачем нужен вольтметр в автомобиле?

В целом, при умелом использовании вольтметр в машине позволяет контролировать:

  • На сколько % заряжена или разряжена аккумуляторная батарея.
  • Как аккумулятор держит нагрузку во время запуска двигателя, когда работает стартер.
  • Нормально ли заряжается АКБ от генератора на холостых и в движении.
  • Какую нагрузку на бортовую сеть дают различные приборы – освещение, мощная акустика, инвертор и так далее.
  • Степень износа аккумуляторной батареи.

Как получить и расшифровать всю эту информацию при помощи довольно примитивного на первый взгляд прибора – детально рассказано ниже. А для начала вольтметр в машину надо выбрать и установить.

Какой вольтметр выбрать в машину?

Если вы владелец современного автомобиля, то бортовой вольтметр, скорее всего, уже предусмотрен комплектацией. Показания прибора можно найти в одном из меню, либо они по умолчанию постоянно выводятся в каком-нибудь месте на панели приборов.

Если же вольтметр в машине не предусмотрен производителем, его легко подобрать отдельно, после чего установить на удобное место, подключить и пользоваться. Какой вариант выбрать? Какой лучше, надежнее, точнее?

На самом деле в наше время практически нет никакой разницы, какой вольтметр покупать для установки в автомобиль. Даже самые откровенно дешевые модели китайского производства, как правило, показывают напряжение достаточно точно. Руководствоваться можно следующими простыми рекомендациями:

  • цифровые вольтметры более наглядные и компактные, чем аналоговые (стрелочные);
  • для автомобиля лучше купить просто вольтметр, чем комбинированный вольтамперметр (в таких моделях вольтметр более точный, да и амперметр в машине ни к чему);
  • в установке проще всего вольтметры, рассчитанные под разъем прикуривателя;
  • если выбирать модель с проводами для подключения, обратите внимание на их количество – третий провод, как правило, сигнальный – позволяет управлять выключением и выключением вольтметра, а также, возможно, яркостью свечения дисплея;
  • очень желательно приобретать вольтметр с подсветкой, чтобы его показания были видны в сумерках и ночью;
  • среди цифровых вольтметров лучше выбирать тот, у которого после запятой (точки) отображаются две цифры (сотые доли вольта);
  • абсолютно бесполезными являются вольтметры, у которых на дисплее вместо цифр отображается абстрактная шкала в виде батарейки или аккумулятора;
  • не стоит брать высоковольтные вольтметры, способные измерять напряжение более 50 вольт (в нужном диапазоне от 11.0 до 15.00 вольт такие приборы, как правило, не очень точные);
  • как показывает реальный опыт – чем больше дополнительных функций у вольтметра (часы, термометр, барометр, амперметр и т. д.), тем менее точно такой прибор измеряет напряжение;
  • по возможности лучше отдать предпочтение вольтметру, в котором предусмотрена калибровка при помощи винтика (перед установкой его показания можно будет сверить с хорошим мультиметром, если такой есть в хозяйстве).

Перед тем, как приобрести подходящий вольтметр в машину, подумайте – где и как вы его будете устанавливать. Поместится ли он там, как вы протянете от него провода, не будет ли он отвлекать от вождения, не испортит ли интерьер салона?

Как подключить вольтметр в машине?

Как уже было сказано выше, самый простой в плане подключения вольтметр – рассчитанный под установку в разъем прикуривателя. Такой прибор достаточно просто воткнуть вместо собственно прикуривателя, и все. Также для его установки можно воспользоваться удлинителем или тройником для этого же разъема. Это будет удобно, если розетка прикуривателя используется вами еще для чего-либо – для питания видеорегистратора, зарядки смартфона, или по прямому назначению.

С проводными моделями придется повозиться. Сначала рассмотрим вольтметр, у которого есть только два провода. Как правило, они всегда идут двух разных цветов, например, красный и черный. Если купленный вами вольтметр не откровенная подделка, то красный провод – это «плюс», а черный, соответственно, «минус» или «масса».

Любой вольтметр в машине подключается непосредственно к аккумуляторной батарее. Лучше, если через плавкий предохранитель. Так, кстати, подключены практически все розетки прикуривателя – прямо к АКБ через предохранитель. Соответствующие провода для подключения вольтметра лучше всего протянуть к аккумуляторной батарее самостоятельно. В качестве альтернативы можно попытаться найти «плюс» и «минус» под обшивкой панели приборов, либо в том месте, где подключена автомагнитола. Однако, повторимся, лучше всего – протянуть отдельные два провода прямо к АКБ, установив в разрыв плюсового провода плавкий предохранитель.

Что делать, если оба провода, выходящих из купленного вольтметра, имеют одинаковый цвет? Какой куда подключать? Все очень просто. Чтобы определить, какой из проводов соответствует «плюсу», а какой «минусу», попытайтесь измерить при помощи вольтметра напряжение обычной 9-вольтовой батарейки, именуемой в народе «крона». Если подключить провода правильно, то на дисплее отобразится корректный вольтаж без знака «минус» и других ошибок. Остается только наметить провода в соответствии с полярностью батарейки, и в таком же порядке тянуть их к АКБ.

На многих автомобильных вольтметрах узнать полярность проводов при помощи пальчиковой батарейки невозможно. Прибор просто не отреагирует на ее подключение. Происходит это потому, что сам вольтметр питается от источника, напряжение которого измеряет. И для его работы требуется обычно, как минимум, 3-5 вольта, которых в пальчиковой батарейке просто нет (там только 1,5 В).

Как подключить вольтметр в машине, если из него выходит три провода? Начать надо с идентификации двух основных проводов – плюсового и минусового. Ориентироваться можно либо по цветовой маркировке, либо (что более надежно) по измерению напряжения кроны. Третий оставшийся провод – сигнальный. Если его подключить к соответствующему проводу в машине, то вольтметр будет автоматически выключаться и включаться при повороте ключа в замке зажигания. По этому же принципу подключается сигнальный провод к автомагнитоле. Туда, кстати, его и можно подсоединить. Обозначается он буквами АСС.

Аналоговые вольтметры подключаются так же. Сначала определяется полярность проводов, после чего они подсоединяются к соответствующим клеммам АКБ. Предохранителем тоже не следует брезговать. Если с прибором что-либо случится, предохранитель предохранит ваш автомобиль от пожара.

Как пользоваться вольтметром в автомобиле?

Теперь самое интересное – как по простым цифрам на вольтметре узнавать всю ту информацию, которая была перечислена в списке в начале статьи? Пойдем по порядку.

На сколько % заряжена аккумуляторная батарея?

Процент заряженности АКБ можно определить по тому, сколько вольт она выдает в состоянии покоя. Последнее является очень важным условием, обязательным к выполнению. Потому с него и начнем. Как вывести аккумуляторную батарею в состояние покоя? А надо просто дать ей отстояться в течение 8-12 часов. В таком состоянии АКБ пребывает обычно утром, если автомобиль до этого эксплуатировался вчера, и был поставлен на стоянку не поздно вечером. За ночь батарея «успокоилась», напряжение на ней выровнялось, и по нему можно определять, на сколько процентов она заряжена.

Как это делается? Полностью исправная батарея легкового автомобиля в состоянии покоя должна выдавать напряжение от 11,7 В до 12,7 В. При этом, если вольтметр показывает 12,7 В, то аккумулятор заряжен на 100 %, а если 11,7 В – то он, наоборот, разряжен в ноль. Напомним, что батарея должна быть отстоявшейся, а также в момент измерений не должна быть включена никакая нагрузка (музыка, габариты, гаджеты и так далее).

Прелесть этого метода в том, что по вольтажу АКБ, пребывающей в покое и без нагрузки, можно определить и промежуточные значения в процентах. Для этого достаточно сопоставить десятые доли вольта с десятками процентов. Например, если напряжение батареи 12,6 В, то вычитаем 10% из 100%, и получаем заряженность АКБ на 90%. Соответственно, 12,5 В – это 70%, и так далее, до полного разряда.

Перед тем, как начать пользоваться этой методикой, не лишним будет проверить ток утечки, когда автомобиль заглушен и все приборы выключены. Если какие-либо потребители находятся в спящем режиме, они могут потреблять достаточно большой ток из АКБ. Это станет причиной просадки напряжения, и полученные описанным способом данные будут неточными. Самые точные % можно узнать только при полностью отключенной от бортовой сети АКБ. Если же ток утечки в норме (50-100 мА), то процент заряда будет весьма точным.

Как АКБ держит нагрузку во время запуска двигателя?

Во время работы стартера аккумуляторная батарея испытывает самые больше нагрузки, несравнимые с другими потребителями автомобиля. Токи в этот момент достигают сотен ампер, что вызывает весьма заметную просадку напряжения даже на новой и полностью заряженной батарее.

Так вот. Если обратить внимание на вольтметр во время запуска двигателя, то можно узнать, насколько хорошо держит большую нагрузку ваш аккумулятор. Если АКБ полностью исправна и не сильно изношена, то просадка должна быть не более 2-3 десятых вольта. То есть, если вы сели в автомобиль утром, и напряжение было 12,5 В, а в процессе старта мотора просело до 12,3 В, то это свидетельствует о том, что батарея отлично держит нагрузку.

Этот метод, кстати говоря, позволяет определять не только исправность батареи, но и самого стартера. Если, например, у вас установлена абсолютно новая (или сравнительно свежая) батарея, в которой вы уверены, а просадка напряжения при старте все равно огромная (падает до 11-10 В и ниже), то это означает, что со стартером есть явные проблемы. Он либо подклинивает, либо есть износ щеток, либо замыкание в обмотках. Плохой контакт на клеммах стартера тоже может стать причиной конкретных просадок напряжения.

Нормально ли заряжается АКБ от генератора?

Когда двигатель запущен и работает, генератор должен вырабатывать электроэнергию, часть которой возвращается в аккумулятор, заряжая ее. Чтобы определить, что заряд действительно происходит, и позволяет определить рассматриваемый здесь прибор.

Сколько должен показывать вольтметр при заведенной машине? Здесь на разных автомобилях показатели достаточно сильно разнятся. Если брать идеальное напряжение, которое свидетельствует о полноценном заряде батареи, то оно соответствует 14,4 В. Но есть несколько нюансов.

  1. Во-первых, если перед запуском мотора АКБ была сильно разряжена, то в первые минуты напряжение заряда будет несколько меньшим, чем положено. Может быть даже меньше 14 В (13,7-13,8, например). Это нормально. Со временем оно будет повышаться, и выйдет на указанный параметр.
  2. Во-вторых, нормально напряжение заряда на разных автомобилях отличается. Оно зависит и от генератора, и от скорости вращения коленчатого вала, и от характеристик или исправности реле-регулятора. В целом, если напряжение заряда сильно отличается от идеальных 14,4 В, то следует показать свой автомобиль хорошему автоэлектрику.
  3. В-третьих, при отрицательных температурах окружающей среды считается, что АКБ первые полчаса вообще не способна принимать заряд от генератора. Отсюда следует, что сразу после запуска в сильный мороз напряжение заряда будет далеким от идеального. Если вся система исправна, то после прогрева подкапотного пространства и самой батареи показатели вольтметра выровняются.

Нагрузка от бортовых приборов и степень износа батареи

Этот метод позволяет узнать, насколько сильно нагружается бортовая сеть теми или иными потребителями. Это особенно полезно, если вы используете какие-либо из них в автономном режиме. Контролируя напряжение по вольтметру, вы избежите полного разряда батареи, и не останетесь где-нибудь в лесу, на рыбалке или на пикнике наедине с автомобилем, который не заводится.

Нагрузка определяется очень просто. Для этого надо сравнить показания вольтметра при выключенном приборе, и во время его работы. По степени просадки напряжения можно судить о мощности потребителя и о том, насколько быстро он разрядит вашу батарею.

Что касается степени износа батареи, то его можно тоже определить, ежедневно наблюдая за тем, как ведет себя напряжение АКБ в состоянии покоя. Так, если аккумулятор каждый день выдает все меньшее и меньшее напряжение по утру, то есть проблемы. У АКБ либо возрос саморазряд, либо она недозаряжается во время езды. Эти же самые симптомы могут помочь определить возросшие внезапно токи утечки и другие проблемы с электросистемой автомобиля.

kolobok100500 › Блог › Как пользоваться мультиметром

Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер».

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.

В комплект его поставки входит набор простеньких «щупов» (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах «щупа» могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.
В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.
Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:
Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш «плюс».

Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!

Читать еще:  Можно ли замерить сопротивление заземления мультиметром и как это правильно сделать

Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

🚨 Предупреждение ! Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

Теперь, собственно, — как пользоваться мультиметром и как переключать эти самые «пределы»?

Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку мы можем вращать в любом направлении и таким образом «говорим» мультитестеру что именно хотим измерить или — с каким максимальным пределом будем работать.

Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он «течет» по высоковольтным линиям проводов от генераторов электростанций в наши дома, «зажигает» наши лампы освещения и «питает» различные бытовые электроприборы.

Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще «добывать» в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:

DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение
ACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение
DCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)
ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)

Теперь, — можем учиться пользоваться мультиметром дальше. Приглядитесь к циферблату своего измерителя и Вы обязательно увидите, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.
Видите — две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера отвечает за измерения тока переменного.

Теперь предлагаю Вам сразу закрепить полученные знания на практике. Покажем пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.Помните наше предупреждение красного цвета? Всегда выставлять предел выше, чем измеряемые значения. Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе «предел» измерений по шкале постоянного тока в 20 Вольт.

Обратите внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем «плюс» (красный щуп), а к обратной стороне — «землю» (черный).

Примечание: если перепутать полярность (к плюсу — минус, а к минусу — плюс) т.е. — поменять «щупы» местами — ничего страшного не произойдет, просто перед результатом на цифровом табло Вы увидите знак «минус». Сами значения измерений останутся верными.

Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта (вместо положенных трех). С размаху ее — в мусорное ведро ! Сбрасывать настройки биоса с такой батарейкой компьютер будет автоматически при каждом включении.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.
Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — «Гн»).

Следующая позиция переключателя — 600 Вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток — переменный и значение шкалы — в несколько раз выше необходимого — 220-ти V.).
Порядок «щупов» в розетке роли не играет.

Следующая позиция — 200 Вольт (вот на ней напряжение в розетке мерить не нужно — сгорит мультиметр !). Правее у нас — цифра «200» со значком «µ» (микроампер — миллионная часть ампера). Подобные значения величин могут использоваться в разного рода электрических схемах.

Следующим на шкале — «2m» (два миллиампера — две тысячных Ампера). Показатель встречается преимущественно в транзисторах. Далее — «200m» — аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя — «10A» (максимальная сила тока — десять Ампер). Это — территория больших токов, будьте внимательны ! Здесь нам нужно будет красный «щуп» включить в специальное гнездо, обозначенное на фото как «10ADC».

Значок акустической волны (прозвонка) линии на короткое замыкание. Какая нам от этого польза? Давайте разберем на примере.

Представьте себе такую ситуацию (как оказалось — весьма реальную), что часть кабелей забыли подписать. Получается следующее: на другом крыле здания (у компьютерной розетки пользователя) мы не можем сказать, какому именно кабелю из ста принадлежит данное конкретное окончание и поиск «счастливого конца» автоматически превращается в отдельную задачу

Вот тут-то нам на выручку и придет режим использования мультитестера в качестве «звонилки» кабеля на короткое замыкание. Поскольку в самом названии заключена подсказка, то нам остается следующее — организовать это самое КЗ (короткое замыкание).

В слаботочных сетях (к которым относятся компьютерные ЛВС) это — совсем не страшно. На концах кабелей с обеих сторон снимаем защитное покрытие, выбираем один конкретный кабель (который мы хотим найти (прозвонить)) и также очищаем от изоляции любую пару его проводников. А затем — просто скручиваем их между собой, создавая в линии «петлю». Ей богу, это быстрее показать на фото, чем описывать словами.

Как выбрать мультиметр и как правильно им пользоваться?

Содержание:

  1. 1. Как правильно выбрать мультиметр?
  2. 2. Каковы технические характеристики мультиметров?
  3. 3. Как пользоваться мультиметром?
  4. 4. Как правильно подсоединять измерительные клеммы?

Как выглядит рабочее место человека, имеющего дело с электроникой? Представьте себе много разных приборов – для измерения сопротивления, силы тока, напряжения, есть еще мотки проводов, коробки с диодами, резисторами и другими важными деталями.

А что происходит во время работы? Творческий беспорядок: приходится один за другим доставать и нужное оборудование, и необходимые элементы. А что делать, когда вам нужно измерить и сопротивление, и напряжение и проверить емкость конденсатора? Вы вынимаете из ящиков стола все эти приборы на свет божий и по очереди подключаете в цепь или к нужному элементу. А сколько времени уйдет на смену измерительных щупов, замену одного измерительного прибора на другой и т.д.?

И как бы облегчило жизнь одно устройство, в котором было бы все – и амперметр, и вольтметр, и омметр и много других функций. Напоминаем вам — это оборудование существует и называется мультиметр. Все эти приборы, а также множество других функций, в том числе измерение частоты и прозвонка цепей, заключены в едином корпусе. Подробнее о том, как выбрать мультиметр и как правильно пользоваться этим устройством – читайте далее.

Как правильно выбрать мультиметр?

Первое, что следует для себя решить, – это способ подачи информации. В зависимости от этого мультиметры делятся на два вида:

  • аналоговые имеют шкалу, и измеренное значение указывается стрелкой. Надписи на шкале нанесены в зависимости от параметров, которые устройство замеряет: ток, напряжение и пр. Этот вид мультиметров незаменим при сильных помехах в эфире, когда цифровой прибор может отказать. В качестве примера можно привести модель аналогового мультиметра Ресанта YX 360 TRn;
  • цифровые выводят полученное значение на жидкокристаллический экран. Они более точно, по сравнению с первыми, измеряют значение нужных вам параметров и при этом просты в использовании. Вот почему на данный момент этот вид наиболее востребован как любителями, так и профессионалами.

Второе – это спектр возможностей мультиметра. Следует сказать, что чем он больше, тем выше стоимость прибора.

Начнем рассмотрение с довольно простых моделей, которые включают в себя базовый набор функций и могут измерить:

  • напряжение;
  • силу постоянного/переменного тока;
  • сопротивление.

Кому подойдут? Это отличный вариант для начинающего электронщика или инженера, которому требуется измерять только указанные величины.

Далее выделяются мультиметры, которые могут измерить, кроме вышеуказанных параметров:

  • емкость;
  • частоту;
  • температуру;
  • индуктивность (сразу скажем, что эта функция любителям не пригодится).

Более того, подобные устройства способны:

  • протестировать транзисторы и диоды;
  • осуществить прозвон цепей, то есть определить целостность проводов и кабелей.

Пример такого прибора можно найти на нашем сайте – это модель мультиметра FLUKE-28IIEX. Помимо перечисленных базовых функций он способен измерить постоянное и переменное напряжение, емкость, осуществить диод-тест (проверку работоспособности диодов). Есть еще подсветка дисплея – немаловажная деталь при работе в плохо освещенных помещениях или в темное время суток.

Кому подойдут? Продвинутым пользователям и профессионалам, которые по долгу службы измеряют эти характеристики. Конечно, если вы – любитель, достигший уровня профи, то и вам не стоит отказывать себе в столь полезном устройстве.

Каковы технические характеристики мультиметров?

  • Диапазон измеряемых величин – это максимальное и минимальное значение тех величин, которые способно измерить устройство. Например, с помощью мультиметра с большим диапазоном вы сможете определить как очень маленькие величины, например, силу тока в 0,1 мкА, так и большие, в данном примере это будет 10 А. То же самое касается и других измеряемых величин.
  • Разрешающая способность (разрядность) показывает, сколько разрядов – полноценных и с ограниченным диапазоном – может показать прибор. К примеру, устройство с разрядностью 3,5 может обозначить цифры от 0,000 до 1,999. Если искомое значение выходит за указанные пределы, то разряд нужно переключить.
  • Погрешность устройства напрямую зависит от аналого-цифрового преобразователя (АЦП). Чаще всего погрешность для цифровых мультиметров колеблется в диапазоне от 0,025 до 3%. Стоит сказать, что погрешность недорогих устройств составляет около 10%. Поэтому если вам нужно выбрать мультиметр для решения ответственных задач, то рекомендуем присмотреться к более дорогому прибору.

Как пользоваться мультиметром?

Рассмотрим на примерах, как с помощью прибора измерить самые распространенные величины.

    Постоянное и переменное напряжения обозначаются на некоторых моделях мультиметров как V- и V

. На шкале устройства отведена целая секция под эти величины.

Например, измеряя напряжение на клеммах автомобиля 12 В, вам необходимо выставить предел в 20 В. Это даст наиболее точный результат измерений. Конечно, можно выставить и предел в 200 В, но точность в таком случае пострадает.

Для того чтобы понять, какой именно предел установить, сначала нужно выставить любой и измерить значение. Если предел слишком маленький, то значение не определится, а если слишком большой — то оно будет неточным.

Помните! Если вы собираетесь измерить напряжение больше 2 В на пределе 2 В, то прибор ничего не покажет. На дисплее высветится единица, которая обозначает неверный выбор предела.

  • Постоянная сила тока обозначается как А-. Если вам предстоит измерить силу тока, например, со значением около 10 А, то измерительную клемму красного цвета нужно переключить в разъем, обозначенный как 10АDC.

Помните! Постоянная величина всегда обозначается DC, а переменная – АС.

  • Сопротивление на шкале обозначается греческой буквой омега – Ω. При измерении сопротивления действуют все те же рекомендации, указанные выше. В случае, когда общее сопротивление в цепи меньше 1,5 кОм (1500 Ом), мультиметр выдает сигнал. Это весьма полезная опция, которая позволяет определить целостность проводов (прозвон цепей).

Как правильно подсоединять измерительные клеммы?

Сначала необходимо внимательно прочитать надписи, которые находятся рядом с гнездами для клемм.

СОМ – общее гнездо, куда вставляется черный щуп.

V Ω mA – гнездо для измерений всех положительных значений (+) постоянных величин: напряжения, сопротивления, силы тока, кроме предела в 10А.

10ADC – как было сказано, в это гнездо клемма вставляется, когда нужно измерить большую силу тока (около 10 А).

Выбрав положение клемм, нужно выбрать предел измерений. К примеру, если вы установите переключатель на DCV 200, то сможете определить постоянное напряжение со значением не более 200 В.

Помните! На шкале нанесены сокращенные обозначение основных единиц измерения

Несмотря на кажущуюся сложность прибора, работать им просто. Решаете, какой выбрать мультиметр? Среди широкого ассортимента, представленного на нашем сайте, вы наверняка найдете модель, которая подойдет вам по всем характеристикам. Приобретя это оборудование, вы сможете:

  • научиться измерять базовые характеристики (если вы начинающий электронщик);
  • получите возможность работать не только с основными параметрами, но и с дополнительными функциями (если вы профессионал);
  • сэкономить на вызове электрика: ведь теперь с проводкой вы сможете работать самостоятельно.

Если вы определились с выбором конкретной модели, не откладывайте покупку на потом – позвоните по телефону 8-800-333-83-28. Опытный менеджер предоставит полную информацию о стоимости и сроках доставки.

Вольтметр: принцип действия, как подключить и пользоваться

Необходимость применения вольтметра возникает у большинства домовладельцев, автолюбителей, не говоря уже о радиолюбителях. Определить наличие напряжения в домашней сети при отсутствии света в доме, измерить вольтаж аккумуляторной батареи в случае её разряда, настроить собранную радиолюбителем конструкцию — во всех этих ситуациях без его использования не обойтись.

Типы и виды вольтметров

Все вольтметры можно разделить по: принципу действия, назначению, способу применения и конструкции.

По принципу действия устройства делятся на группы:

  • Вольтметры электромеханические.
  • Электронные вольтметры.

Рассмотрим конкретно каждую группу.

Электромеханические и электронные вольтметры

Эти измерительные приборы являются устройствами прямого преобразования. Измеряемая величина в них преобразуется напрямую в показания на шкале устройства отсчёта. Она предназначена для визуальной оценки измеряемого напряжения.

Шкала выглядит как последовательность отметок с числами и составляет неподвижную часть прибора. Расстояние между двумя соседними отметками — цена деления шкалы. Шкалы могут быть линейными и нелинейными, односторонними (отметка «0» расположена у начала) и двусторонними (отметка «0» расположена в середине). На шкале обычно наносится число, обозначающее класс точности прибора.

Подвижная часть устройства состоит из рамки, находящейся между полюсов постоянного магнита. По обмотке рамки протекает ток. С подвижной рамкой связана стрелка, по величине угла отклонения которой можно по шкале оценить значение измеряемого параметра. Этот угол напрямую зависит от тока, протекающего через обмотку рамки, а значит и от величины напряжения, которое измеряется.

Такие приборы используют для измерения магнитоэлектрический метод. Он наиболее часто используется в электромеханических приборах для измерения различных физических величин.

Следует отметить, что такие приборы отдельно используются довольно редко. Как правило, они являются составной частью более сложных по схемному исполнению устройств.

Читать еще:  Особенности расчета мощности по току и напряжению

Кроме, магнитоэлектрического способа измерения в электромеханических приборах используют и другие: электромагнитный, электродинамический, ферродинамический, термоэлектрический, способ выпрямления.

Применение этих приборов исходя из требований, предъявляемых к измерителям напряжения, более предпочтительно, чем электромеханических. А требования эти таковы — уменьшение методической погрешности измерения.

Для измерения напряжений в различных точках схемы вольтметр подключают параллельно измеряемой цепи. Поэтому его использование не должно искажать реальную картину. Он не должен шунтировать участок схемы, следовательно, его входное сопротивление должно быть большим (в идеале стремиться к бесконечности).

Вольтметры электронные можно разделить на две группы. Одну составляют аналоговые приборы, другую цифровые. Различия между ними заключается в форме предоставления информации о результатах измерения.

Возможные аналоги

Входное напряжение, величину которого необходимо измерить, поступает на масштабирующее устройство. Оно выполнено в виде многопредельного резисторного делителя высокого класса точности. Количество резисторов соответствует количеству диапазонов измерения напряжения.

После резисторного делителя сигнал поступает на усилитель постоянного тока (УПТ). Его назначение — усилить входное напряжение, прошедшее через делитель, до величины, требуемой для нормальной работы устройства индикации. УПТ также необходим для повышения входного сопротивления прибора и согласования его с низкоомной обмоткой рамки указателя магнитоэлектрической системы.

Устройство электромеханического прибора, по которому в аналоговых вольтметрах производится отсчёт измеряемой величины напряжения, был рассмотрен выше.

Высокое входное сопротивление этого прибора определяется в основном схемой УПТ. В ней широко используется применение транзисторов, включённых по схеме эмиттерного повторителя сигнала, или полевых транзисторов.

Точность аналоговых вольтметров определяется классом точности резисторов входного устройства и классом точности головки микроамперметра, по стрелке которого производится отсчёт измеренного напряжения.

Для измерения напряжений малой величины применение в схеме прибора усилителя постоянного тока не всегда приводит к достаточной точности измерений.

В милливольтметрах измерения производятся на переменном токе. Постоянное входное напряжение преобразуется в переменное с помощью собственного модулятора. Усилитель переменного тока обладает лучшими характеристиками в отношении линейности, дрейфа нуля, коэффициента усиления, мало зависящего от температуры. После усиления переменное напряжение детектируется. Стабильное выпрямленное постоянное напряжение поступает на стрелочный электромеханический прибор.

Если вольтметром необходимо измерить переменное напряжение, то его схема изменится. Существуют две разновидности схем.

В одной из них входное напряжение детектируется и затем усиливается усилителем постоянного тока.

В схемах с другим построением усиливается сначала входное переменное напряжение усилителем переменного тока. После этого сигнал выпрямляется детектором.

В зависимости от требований, предъявляемых к результатам измерений, выбирается либо одно построение схемы, либо другое.

Первый вариант используется там, где необходимо произвести измерение в широком диапазоне частот (от 10Гц до 1000МГц).

Применение второго варианта построения имеет место при измерении очень малых переменных напряжений (единицы микровольт).

Цифровые вольтметры

Измерители этого вида в процессе обработки представляют входное напряжение в виде ступенек (дискретных значений). Его значение отображается на индикаторе прибора в цифровом виде.

Входное устройство (ВУ) производит определение масштаба входного сигнала, его фильтрацию от помех. При измерении переменного напряжения производится его выпрямление. Таким образом, схема ВУ содержит делитель напряжения, фильтр сетевых помех, усилитель сигнала.

Фильтр необходим для повышения точности измерений, потому что сигнал помехи может восприниматься в виде полезного сигнала и после её дискретизации на выходном индикаторе отобразятся цифры, не соответствующие измеряемой величине полезного входного сигнала.

В «продвинутых» моделях дополнительно имеются устройства, осуществляющие выбор полярности и пределов измерения автоматически.

Аналого-цифровой преобразователь (АЦП) осуществляет представление напряжения на входе прибора в виде интервала времени, длительность которого зависит от его величины. Этот интервал заполняется импульсами, которые вырабатывает собственный генератор вольтметра. Счётчик по командам устройства управления производит их подсчёт и на цифровом индикаторе прибора появляется цифровое значение величины, пропорциональное количеству импульсов.

Поскольку электронные компоненты ВУ имеют значительное входное сопротивление, цифровые вольтметры очень незначительно влияют на сопротивление участка цепи, на которой производится измерение. Точность их показаний намного выше, чем у всех предыдущих вольтметров.

Работать с прибором стало значительно проще. Нет необходимости производить дополнительный пересчёт полученного значения с учётом выбранной шкалы и установленного множителя (как у аналоговых вольтметров). Но требования, предъявляемые к качеству питающего напряжения очень высоки.

Основные характеристики приборов

Чем больше внутреннее сопротивление вольтметра, тем меньше его влияние на измеряемую цепь. Поэтому приборы с более высоким входным сопротивлением обладают большей точностью при проведении измерений.

Для того чтобы оценить возможности прибора, его преимущества по сравнению с другими, сделать окончательный вывод о возможности его приобретения необходимо внимательно ознакомиться с его техническими параметрами, к которым относятся:

  • внутреннее сопротивление вольтметра;
  • диапазон измеряемых вольтметром напряжений;
  • диапазон частот переменного напряжения;
  • погрешность измерения прибора.

Диапазон необходимо учитывать исходя из того, с какими величинами напряжений придётся иметь дело. Большинство вольтметров позволяют проводить измерение напряжений от нескольких десятков милливольт до сотен вольт. Этот диапазон вполне приемлем для многих пользователей. Исключение составляют милливольтметры с расширенным диапазоном и киловольтметры.

Погрешность показывает возможное отклонение измеряемой величины от эталонной. Определяется на этапе заводских испытаний прибора. Выражается в процентах или долях процента.

Все эти параметры представлены в описании на конкретный прибор.

Самодельные устройства

Как сделать вольтметр своими руками, для чего он нужен, как устроен, как подключается вольтметр, как пользоваться вольтметром — вот неполный перечень вопросов, которые возникают у начинающих радиолюбителей и простых пользователей. Принцип действия вольтметра или принцип работы вольтметра был рассмотрен ранее при рассмотрении разных его типов и видов.

При совсем небольших затратах можно самостоятельно его изготовить. Основной его частью является стрелочный измерительный прибор. На шкале присутствует обозначение напряжения — латинская буква «V». Конечно, желательно иметь вольтметр с необходимым диапазоном измерения. В левой части шкалы должна быть отметка «О», а в правой — число, которое показывает предельное значение напряжения, измеряемого этим прибором.

Это значение определяется величиной добавочного резистора, находящегося в корпусе готового прибора и током полного отклонения стрелки микроамперметра.

Часто при работе приходится измерять значения напряжений в широком диапазоне. Для обеспечения допустимой точности приходится использовать одну общую шкалу с набором добавочных сопротивлений. Их количество зависит от величин напряжений, которые необходимо измерять при работе.

Использование добавочных сопротивлений дают возможность измерять напряжения, величины которых больше последнего числа шкалы. Для измерения напряжений меньшего значения с достаточной точностью необходимо найти прибор с числом максимального значения шкалы меньшей величины или переделать существующий путём изменения величины добавочного сопротивления в корпусе прибора.

Входное сопротивление стрелочного вольтметра оценивается показателем относительного (удельного) сопротивления. Единица его измерения — кОм/В. То есть для разных значений измеренного напряжения величина входного сопротивления прибора будет разной. Отсюда вывод — наибольшей точности измерения соответствует правая часть шкалы. Внутреннее сопротивление вольтметра здесь имеет большее значение и его подключение оказывает меньшее негативное воздействие на работу схемы. Необходимо выбирать прибор с большей величиной удельного сопротивления.

Если приходится измерять переменное напряжение, то при небольшом усложнении схемы самодельного прибора можно решить и эту задачу. Входное напряжение необходимо выпрямить, сделать его однополярным.

Ток для нормальной работы микроамперметра прибора должен протекать по обмотке рамки прибора только в одном направлении (клеммы прибора имеют маркировку «+» и «-«). Только в этом случае стрелка прибора отклонится. Выпрямление может быть однополупериодным или двухполупериодным. Это зависит от выбранной схемы выпрямителя. При определении реальной величины напряжения показания стрелочного прибора разделить примерно на 3 (выпрямление однополупериодное) или на 1,5 (выпрямление двухполупериодное).

Несколько советов начинающим

Эти советы помогут новичкам, которым впервые приходится использовать вольтметр в своей работе. Их немного:

  • Подключение вольтметра.
  • Соблюдение полярности.

Полярность подключаемых измерительных щупов вольтметра должна соответствовать полярности напряжения, указанного на схеме.

Вольтметр всегда надо подсоединять параллельно измеряемой цепи. Этим он отличается от амперметра, который включается в разрыв. Для двухполупериодной схемы выпрямления переменного тока полярность измерительных щупов можно не учитывать. Щупы надо держать так, чтобы руки касались только изолированной их части.

Originally posted 2018-03-28 15:34:30.

Как пользоваться мультиметром – 3 в 1 (вольтметр, амперметр, омметр)

Представление о том, что универсальность сказывается на качестве работы устройств, снижая его, не относится к мультиметру. Этот прибор точно измеряет и напряжение, и силу тока. Компактный, понятный, доступный каждому – он является частью хозяйственного инвентаря домовитого хозяина. Как пользоваться мультиметром вы узнаете, прочитав нашу статью.

Введение

В современном мире сложно представить день без электрических приборов. Электричество и все, что с ним связано, требует контроля и периодической проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов – все это можно сделать при помощи одного многофункционального устройства – мультиметра.

Для электронных вариантов чаще используют названия «тестер» или «авометр», в быту часто можно услышать просто «Цэшка». Им пользуются любители и профессионалы: автомобилисты, радиотехники, электрики, специалисты по ремонту электрических приборов и просто пытливые умы.

Внешнее строение и функции

Внешний вид аналогового и цифрового мультиметров отличаются незначительно. В большей степени эти отличия заключаются в раздичии экранов показаний.

У аналогового устройства табло содержит шкалу измерений, градуированную для разных режимов работы, и стрелку.

Цифровой вариант имеет ЖК-экран, на котором отображаются показания измерений в любом режиме работы устройства. У разных моделей экран может быть монохромный (2 цвета) и цветной. Минимальное число разрядов показаний – 4.

Увеличение числа разрядов не означает повышения точности. Точность, как погрешность, указывается в характеристиках прибора. На дисплее отображается выбранный режим, заряд батареи, для отрицательных значений предусмотрен знак «минус».

Под окном показаний расположен многопозиционный переключатель, положение которого определяет виды и пределы измерений.

  1. Для измерения переменного напряжения следует повернуть ручку до положения ACV (англ. alternating current voltage — напряжение переменного тока).
  2. В режиме DCA (англ. direct current amperage — сила постоянного тока) устройство позволяет измерить постоянный ток.
  3. Переключатель в положении DCV позволит определить показатель постоянного напряжения.
  4. Указатель на значке «Ω» – прибор готов измерять сопротивление, т.е. работает, как омметр.

В комплекте с устройством находятся два щупа; черный и красный. Три гнезда на передней панели позволяют подключить их к прибору для осуществления замеров.

Черный провод (его еще называют «масса», «минус», «общий») подсоединяют к устройству через нижнее (при вертикальном расположении) гнездо, помеченное как «минус» или «COM». Минусовый провод используется во всех режимах и для любых допустимых значений. Красный провод следует вставить в гнездо, помеченное знаком «+». Это гнездо предназначено для измерений во всех режимах, в диапазоне до 10А.

Третье гнездо, расположенное сверху или слева, используется для измерения постоянных токов больших значений (более 10А).

На передней панели может быть указано максимально допустимое значение измерений, например, «МАХ 600V».

Питает прибор батарейка типа «Крона».

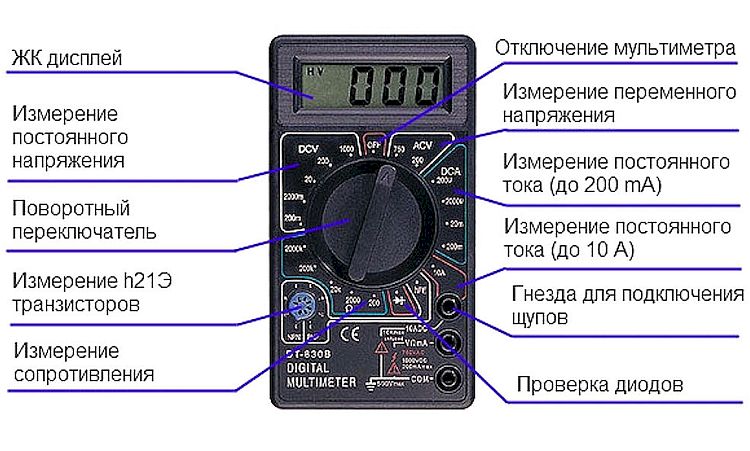

Строение электронного мультиметра

Внешний вид прибора изменялся с момента его изобретения. Необходимость использования нескольких приборов и неудобство от ношения отдельных измерителей стала причиной появления в 1920 году первого карманного авометра.

Повсеместно используемые современные цифровые многофункциональные устройства имеют множество модификаций.

Внутреннее наполнение менялось с развитием технологий.

В основе современного цифрового универсального тестера – контроллер с модулем аналого-цифрового преобразователя. Микросхема, размещенная в корпусе, включает специальный блок, оценивающий входящее напряжение.

Принцип работы основан на сравнении двух сигналов: входного и опорного.

Наличие встроенных резисторов позволяет путем падения напряжения измерять ток.

Напряжение измеряется через прямое подключение к сети.

При подаче тока на резистор измеряется сопротивление.

Изменение предельных значений измерений возможно благодаря резисторным делителям.

Положение переключателя

  1. Прибор выключен, если переключатель находится в положении OFF.
  2. Для измерения переменного напряжения используется режим, обозначенный на панели знаком ACV или «

». Обычно в этом режиме предусмотрены 2 значения – 200 и 600 или 200В и 750В.

  • Диапазон доступных значений постоянного тока: 200 мкА, 2000 мкА, 20 мА, 200 мА, размещен под знаком DCA или «=».
  • hFE – режим для измерения коэффициента усиления по току транзистора.
  • Измерить значение сопротивления (режим «Ω») можно в диапазоне от 200 Ом до 2000 кОм.
  • Постоянное напряжение доступно для измерений в значениях 200 мВ, 2000 мВ, 20 В, 200 В, 600 В. На панели диапазон обозначен как «DCV».
  • Измерения

    Среднестатистическим мультиметром можно измерить:

    • Напряжение сети.
    • Напряжение аккумулятора.
    • Силу тока.
    • Сопротивление.
    • Частоту тока.
    • Температуру.
    • Емкость конденсатора.

    Возможность проверки диодов и транзисторов (прозвон) – еще одна возможность, которую дает многофункциональный измерительный прибор.

    ВАЖНО. До начала измерений необходимо центральную ручку провернуть до максимального значения измеряемого показателя. Это позволит избежать поломок прибора и получить предельно точные результаты измерений.

    Соблюдение правил эксплуатации обеспечит продолжительную работу комбинированного электроизмерительного прибора и безошибочное определение показаний:

    • Не следует измерять высокие токи и напряжения бытовым мультиметром – он может выйти из строя.
    • Необходимо своевременно менять источник питания.
    • До начала измерений необходимо убедиться, что установленный режим измерений соответствует предстоящим действиям.
    • После завершения работ важно отключить прибор.
    • Не следует производить замеры в условиях повышенной влажности.

    ВАЖНО. Аналоговые устройства не применяются для измерения переменных напряжений и токов, поскольку требуют подключения к сети в соответствии с полярностью. Цифровые мультиметры решают эту проблему путем автоматического определения полярности.

    Выбирать многофункциональный измеритель следует, исходя из потребностей. Набор функций и характеристик, включая подсветку экрана, точность измерений, будут определять модель и стоимость устройства. Для бытовых нужд можно выбрать мультиметр с ограниченным числом функций. Для автомеханика и радиоконструктора больше подойдет профессиональное устройство высокой точности.

    Как измерить сопротивление мультиметром?

    Универсальный тестер позволяет измерить сопротивление, находясь в режиме «омметр» – сектор «Ω».

    До начала измерений следует проверить работоспособность устройства:

    • если закоротить концы щупов, на экране появятся нулевые значения;
    • при размыкании щупов, показания на экране равны 1.

    ВАЖНО. До начала измерений сопротивления необходимо обеспечить отсутствие в сети напряжения.

    Порядок измерений следующий:

    1. Щупы закрепить на резисторе, номинал которого неизвестен.
    2. Переключатель переместить в одно из положений сектора.
    3. Если измеряемое сопротивление больше выбранного в диапазоне, на экране высветится значение 1. Следует сдвинуть переключатель на одно значение в сторону увеличения.

    В случае измерения сопротивления, ошибка в выборе начального значения из предлагаемого диапазоне не станет причиной поломки устройства.

    Как измерить силу тока?

    Измерить силу тока возможно только в разрыве цепи питания нагрузки. Для этого устройство щупами включается последовательно в цепь, не внося изменений в схему. При измерении тока важно верно выбрать начальное значение из диапазона измерений. Во избежание поломки комбинированного электроизмерительного прибора, в качестве начального следует установить максимальное значение.

    Постоянный ток

    Постоянный ток присутствует везде, где есть «плюс» и «минус», например, в аккумуляторах и батарейках. Для проведения замеров необходимо выбрать режим постоянного тока – DCA.

    Для измерения токов в диапазоне от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.

    Порядок действий следующий:

    1. Ручку переключателя установить в режим DCA на максимальное значение диапазона.
    2. Щупы последовательно закрепить на исследуемом участке электросети.
    3. Зафиксировать измерения. Если показания равны нулю, следует переместить ручку переключателя на следующее, после максимального, значение, и произвести замер.
    4. Если на экране устройства появилась 1, значит, выбранное значение предела ниже измеряемого – следует установить ручкой переключателя значение выше.

    ВАЖНО. Для получения данных о силе тока свыше 200мА, во избежание перегорания предохранителя и выхода из строя всего устройства, необходимо установить красный щуп в гнездо 10ADC.

    Переменный ток

    Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, необходимо использовать режим ACV. Существуют измерители, способные самостоятельно распознать, какой ток: переменный или постоянный. У таких приборов единый сектор для измерения тока промаркирован символом «V».

    Читать еще:  Способы измерения силы тока в цепи постоянного и переменного тока

    До начала снятия показаний следует убедиться, что режим выбран верно, а ручкой переключения установлено максимальное значение в диапазоне предлагаемых измерений.

    ВАЖНО. Работы, связанные с переменными токами, относятся к опасным. Необходимы повышенное внимание и соблюдение правил техники безопасности.

    Измерение напряжения

    Одним из наиболее востребованных в быту замеров было и остается измерение напряжения. Заряд аккумуляторной батареи измеряют автомобилисты, напряжение в сети проверяют при перебоях в работе электрических приборов.

    Учитывая, что напряжение – это разница потенциалов между двумя точками, для определения переменного напряжения щупы устройства необходимо подключить параллельно прибору, напряжение которого оценивается.

    Как измерить напряжение, например, аккумуляторной батареи:

    1. Подключить щупы.
    2. Установить переключатель на максимальное значение в секторе ACV.
    3. Удерживая щупы за изолированные участки, прикоснуться оголенными концами к разным контактам батареи.
    4. Зафиксировать результаты измерений в вольтах, отображаемые на экране.
    5. Если показания не точны, следует изменить значение предельного измерения путем перемещения ручки переключателя на оптимальное значение из предлагаемого диапазона.

    Для измерения постоянного напряжения следует установить ручку переключателя на сектор DCV (режим вольтметр). Соблюдение полярности не обязательно, поскольку при обратном подключении на экране будет отображено отрицательное значение.

    Прозвонка проводов с помощью мультиметра

    Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

    Для производства работ следует:

    1. Обесточить электрическую цепь.
    2. Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диода.
    3. Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала означает, что прибор к работе готов.
    4. Последовательно проверять небольшие участки цепи до выявления обрыва.

    Заключение

    Контроль напряжения в электрической сети дома или квартиры позволит избежать поломки дорогостоящей бытовой техники или возместить ущерб, если скачки напряжения были зафиксированы многофункциональным измерителем. Контроль заряда автомобильной батареи гарантирует стабильный запуск двигателя.

    Мультиметр стал надежным и простым помощником во многих жизненных ситуациях: от бытовых вопросов до конструкторских решений.

    Как пользоваться мультиметром правильно

    Им можно измерить постоянное и переменное напряжение, сопротивление, силу тока и проверить цепь.

    Как устроен мультиметр

    Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

    Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

    Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

    Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

    Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

    Как измерить постоянное напряжение мультиметром

    Убедитесь в правильности подключения щупов.

    YouTube‑канал electronoff

    Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

    В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

    YouTube‑канал electronoff

    Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

    YouTube‑канал electronoff

    В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

    YouTube‑канал electronoff

    Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

    Как измерить переменное напряжение мультиметром

    Проверьте, что щупы подключены верно.

    Включите режим переменного напряжения. Он маркируется символами V

    В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

    Поднесите щупы к контактам и считайте показания с дисплея.

    YouTube‑канал electronoff

    Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

    Как измерить сопротивление мультиметром

    Убедитесь в правильности подключения щупов.

    Поставьте режим измерения сопротивления. Он обозначается символом Ω.

    Если тестер ручной, выберите приблизительный диапазон измерений.

    Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

    YouTube‑канал electronoff

    На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

    Как проверить диод или цепь мультиметром

    Вставьте щупы в правильные разъёмы мультиметра.

    Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

    Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

    YouTube‑канал electronoff

    В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

    YouTube‑канал electronoff

    На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

    Как измерить силу тока мультиметром

    Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

    YouTube‑канал electronoff

    Установите режим измерения силы тока (DCA, mA).

    В мультиметре с ручным выбором диапазонов установите максимальный порог.

    При последовательном подключении мультиметр является частью цепи.

    Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

    YouTube‑канал electronoff

    На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

    Как пользоваться мультиметром в автомобиле: подробная инструкция для чайников

    1. Знакомство с устройством
    2. Аналоговые МТМ
    3. Инструкция по использованию
    4. Напряжение
    5. Сила тока
    6. Сопротивление
    7. Прозвонка

    Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

    Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

    С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

    Знакомство с устройством

    Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

    Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

    • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
    • ACV. Такое обозначение указывает на переменное напряжение;
    • Значок Ω означает тут сопротивление;
    • DCA является постоянным током;
    • Завершает все DCV или постоянное напряжение;
    • 3 разъема с соответствующими указателями;
    • Непосредственно сам циферблат или электронное табло.

    Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

    Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

    А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

    Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

    Аналоговые МТМ

    Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

    Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

    Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

    К таковым я бы отнес следующие модели:

    • DT830;
    • DT832;
    • DT838;
    • Ресанта DT 181;
    • Ресанта DT 182;
    • ДТ9205а;
    • Ермак;
    • Mastech и пр.

    Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

    Инструкция по использованию

    Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

    В нашем материале будет рассмотрено измерение:

    • напряжения;
    • силы тока;
    • сопротивления;
    • прозвонки.

    Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

    Напряжение

    Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

    Последовательность ваших действий будет такая:

    • Переведите переключатель в соответствующее положение;
    • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
    • Щупы МТМ идут в гнезда СОМ и VΩmA;
    • Теперь выставляйте подходящий примерный диапазон;
    • Если сомневаетесь, переводите в максимальное значение;
    • Когда на табло появится цифра, можно отрегулировать положение;
    • Если это сеть с постоянным напряжением, МТМ применяется так же;
    • Но во втором случае переключатель лучше поставить в положение 20 В;
    • Щупы к цепям следует подключать строго параллельно.

    Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

    Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

    Сила тока

    Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

    Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

    • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
    • Сначала щуп лучше поставить туда, где токовое значение выше;
    • Если на табло увидите меньшее значение, можно переключиться;
    • При необходимости уменьшите диапазон измерения;
    • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

    И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

    Сопротивление

    Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

    Тут действуйте следующим образом:

    • Переключатель ставится в любое положение в зоне ;
    • Выбирается подходящий диапазон измерений;
    • Перед операцией отключается питание в сети обязательно;
    • Иначе тестер не покажет правильное значение;
    • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
    • В противном случае произойдет перегрузка;
    • При появлении 0 тестер переводится в меньший диапазон.

    Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

    Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

    Прозвонка

    Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

    За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

    Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

    Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

    Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

    Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
