В сфере металлообработки операции с тонколистовым металлом требуют специализированного подхода, особенно когда речь идёт о создании рёбер жёсткости, отбортовке кромок или формовке соединительных элементов. Электромеханические зиговочные станки, известные в профессиональной среде как зигмашины или зиговки, стали основным инструментом для выполнения этих задач благодаря своей производительности, надёжности и универсальности. Тут можно ознакомиться с широким ассортиментом подобного оборудования, однако для осознанного выбора важно понимать устройство, технические характеристики и эксплуатационные нюансы этих машин. В отличие от ручных аналогов, электромеханические модели оснащаются приводом, который значительно упрощает работу оператора и позволяет обрабатывать металл большей толщины, что делает их востребованными как в небольших мастерских, так и на промышленных предприятиях.
Конструктивные особенности электромеханических зиговочных станков

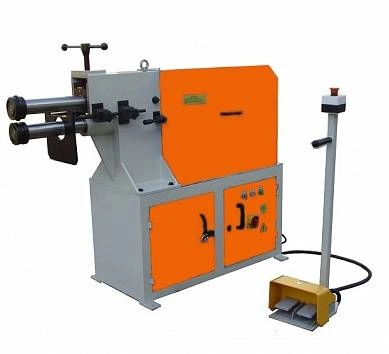

Основа любого зиговочного станка — это два параллельных вала, на которых закреплены сменные ролики. Именно эти ролики, вращаясь синхронно, формируют на металлической заготовке зиги — углубления или выступы полукруглого, трапециевидного или прямоугольного профиля . В электромеханических моделях вращение валов обеспечивается электродвигателем, который передаёт крутящий момент через редуктор или зубчатую передачу. Корпус станка, как правило, выполняется из литого чугуна или сварной стали, что гарантирует жёсткость конструкции и гасит вибрации, возникающие при обработке .
Ключевые конструктивные элементы включают:
- Приводной узел: электродвигатель мощностью от 0,55 до 2,2 кВт, работающий от трёхфазной сети 380 В. Мощность напрямую влияет на максимальную толщину обрабатываемого металла .
- Рабочие валы и ролики: валы изготавливаются из закалённой стали, а ролики — сменные, позволяющие выполнять различные операции: прокатку валика жёсткости, отбортовку кромки, гофрирование, закатку проволоки и даже резку .
- Регулировочный механизм: позволяет изменять зазор между валками, что необходимо для работы с металлом разной толщины, а также для регулировки глубины зига .
- Упорная пластина и направляющие: обеспечивают точное позиционирование заготовки относительно роликов, что критично для получения ровного, не косого зига .
- Система управления: включает ножную педаль или кнопочный пост, позволяющие оператору включать и выключать станок, освобождая руки для поддержки и направления заготовки .
Важной характеристикой является вылет роликов — расстояние от центра роликов до станины. Этот параметр определяет, какую максимальную глубину заготовки можно обработать. В промышленных моделях вылет может достигать 625 мм, что позволяет работать с крупными деталями, такими как обечайки воздуховодов . Ещё один значимый параметр — ширина рабочей части (длина роликов), которая варьируется от 80 до 260 мм и влияет на максимальную ширину обрабатываемой полосы .
Принцип работы электромеханической зиговки
Процесс работы на электромеханическом зиговочном станке достаточно прост и состоит из нескольких этапов. Сначала оператор устанавливает необходимый комплект сменных роликов, соответствующий требуемой операции — например, для создания валика жёсткости или отбортовки. Затем при помощи регулировочного винта выставляется зазор между валками, соответствующий толщине металла, и задаётся глубина зига. После фиксации заготовки между роликами оператор нажимает на педаль или кнопку включения, и электродвигатель приводит валы во вращение .
Благодаря электроприводу, процесс прокатки происходит с постоянной скоростью, которую во многих моделях можно плавно регулировать, что особенно важно при работе с разными типами металла. Руки оператора остаются свободными, чтобы поддерживать заготовку, направлять её строго по упору и предотвращать перекосы . Если оси роликов смещены или заготовка подаётся с перекосом, зиг может получиться волнообразным или кривым, что делает деталь негодной для дальнейшего использования . После завершения прохода станок выключается, и обработанная деталь извлекается.
Технические параметры и возможности
Основным параметром, по которому классифицируются электромеханические зиговки, является максимальная толщина металла, которую способен обработать станок. Для лёгких моделей этот показатель составляет 1,2–1,5 мм, для средних — до 1,8 мм, а для тяжёлых промышленных машин — до 2,5 мм и более . Как правило, для нержавеющей стали допустимая толщина снижается на 15–20% по сравнению с чёрным металлом. Важно понимать, что работа на предельных значениях толщины значительно сокращает ресурс оборудования и может привести к деформации роликов.
Производительность электромеханических станков значительно выше ручных: некоторые модели способны формировать до 15 зигов в минуту при автоматической подаче . Для выполнения операций с цилиндрическими изделиями, например, трубами или обечайками, многие станки оснащаются опорными пластинами и специальными направляющими, которые позволяют прокатывать зиги на круглых заготовках, не давая им проворачиваться или деформироваться .
Сферы применения и технологические операции
Электромеханические зиговочные станки востребованы в широком спектре отраслей, где требуется обработка тонколистового металла. Основные области применения:
- Производство систем вентиляции и кондиционирования: прокатка соединительных загибов для воздуховодов, создание кольцевых ребёр жёсткости на круглых трубах для предотвращения деформации под давлением, гофрирование концов обечаек для последующего соединения .
- Кровельные работы: изготовление водосточных труб, отливов, карнизных планок, формирование фальцевых соединений без нагрева металла, что сохраняет его структуру .
- Машиностроение: изготовление кожухов, корпусов, баков, декоративных элементов, создание рёбер жёсткости на цилиндрических деталях .
- Теплоизоляция трубопроводов: создание зигов для крепления изоляционных материалов .
Благодаря набору сменных роликов, один станок может выполнять множество технологических операций: выкатку валика жёсткости, внутреннюю и наружную гибку кромки, закатку проволоки, рифление поверхности, обжим замков и даже прямую или круговую резку тонкого металла . Это делает электромеханическую зиговку универсальным инструментом, заменяющим несколько единиц узкоспециализированного оборудования.
Сравнение с другими типами приводов
По типу привода зиговочные станки делятся на ручные, электромеханические и гидравлические. Ручные модели, как правило, имеют ограничение по толщине металла до 0,8–1,0 мм и требуют значительных физических усилий при длительной работе, но при этом они компактны и мобильны . Гидравлические машины, напротив, способны обрабатывать металл толщиной до 4–5 мм, но они дороги, громоздки и требуют специальных условий эксплуатации . Электромеханические станки занимают золотую середину: они обеспечивают высокую производительность, автоматизацию наиболее трудоёмкой части процесса (вращение валов) и позволяют работать с металлом средней толщины (до 2,5 мм), что покрывает потребности большинства производств .
Критерии выбора электромеханического зиговочного станка
При подборе оборудования рекомендуется обращать внимание на несколько ключевых параметров:
- Максимальная толщина и тип металла: для чёрной стали чаще всего достаточно модели с показателем 1,5–1,8 мм, для нержавейки или алюминия значения могут быть ниже.
- Вылет роликов: если планируется обработка крупных деталей (например, обечаек диаметром более 500 мм), требуется увеличенный вылет — от 250 мм и выше .
- Мощность электродвигателя: чем выше мощность, тем стабильнее работа при максимальных нагрузках, но тем выше энергопотребление. Для большинства задач достаточно 0,75–1,5 кВт.
- Комплектация: наличие в базовом наборе нескольких пар сменных роликов для разных операций существенно расширяет функциональность станка без дополнительных затрат .
- Наличие ножной педали: критично для удобства работы, так как освобождает руки оператора.
Также стоит учитывать вес и габариты станка: для стационарного размещения в цеху предпочтительнее тяжёлые модели (от 120 кг), которые обладают высокой устойчивостью и не смещаются при работе с толстым металлом. Для небольших мастерских подойдут более лёгкие варианты, которые при необходимости можно перемещать .
Обслуживание и эксплуатационные нюансы
Для обеспечения долгого срока службы электромеханической зиговки необходимо соблюдать несколько правил. Во-первых, регулярно проверять и смазывать подшипники и направляющие, так как они испытывают высокие нагрузки при прокатке. Во-вторых, следить за состоянием роликов: при появлении задиров или износа их следует заменять, чтобы не повредить поверхность заготовки . В-третьих, не допускать перегрузок по толщине металла — работа на пределе возможностей быстро выводит из строя валы и электродвигатель. Наконец, после завершения работы станок необходимо очищать от металлической пыли и стружки, которая может попасть в механизмы и вызвать преждевременный износ . При правильной эксплуатации и своевременном обслуживании электромеханическая зиговка способна прослужить многие годы, оставаясь надёжным помощником в металлообработке.
