Монолитное строительство требует высокой точности и скорости возведения конструкций. Крупнощитовая опалубка представляет собой инвентарную систему, состоящую из крупноразмерных щитов, которые собираются в единую опалубочную плоскость с помощью замков и стяжек. Такая опалубка позволяет формировать бетонные поверхности с минимальным количеством швов и стыков, что особенно важно для массивных железобетонных элементов. Специалисты отмечают, что применение крупнощитовых систем существенно снижает трудоемкость опалубочных работ и ускоряет цикл возведения этажа.
Конструктивные элементы и особенности

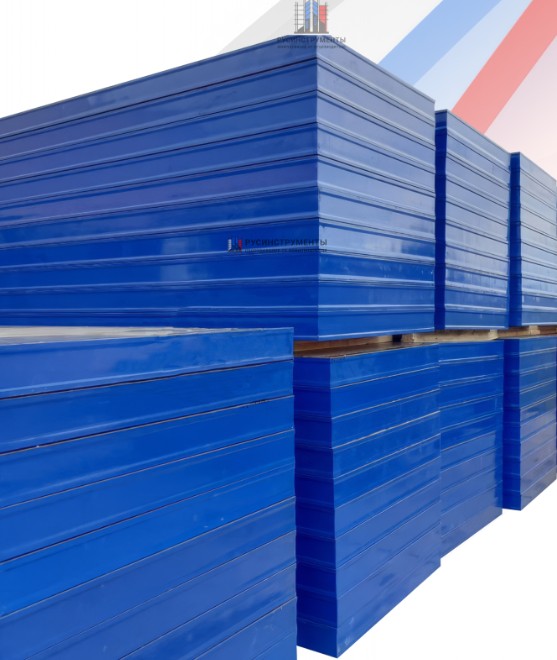

Основу любой крупнощитовой системы составляет щит, который включает в себя палубу, каркас и ребра жесткости. Палуба непосредственно контактирует с бетонной смесью и чаще всего выполняется из ламинированной или бакелизированной фанеры. Каркас изготавливается из стального или алюминиевого профиля и обеспечивает геометрическую неизменяемость щита. Ребра жесткости воспринимают давление бетона и передают его на схватки и стяжки.
- Щит — базовый элемент, имеющий универсальные или доборные размеры.
- Палуба — рабочий настил, от качества которого зависит чистота поверхности монолита.
- Каркас — несущая рама, объединяющая палубу и ребра.
- Ребра жесткости — продольные или поперечные элементы, повышающие устойчивость.
- Схватки — горизонтальные или вертикальные балки, объединяющие соседние щиты.
- Стяжки — элементы, стягивающие противоположные щиты для восприятия распора.
- Замки — клиновые или винтовые фиксаторы, соединяющие щиты между собой.
- Доборные элементы — щиты меньшей ширины для получения нужного размера захватки.
- Угловые элементы — специальные щиты для формирования углов конструкции.
- Торцевые щиты — закрывают торцы бетонируемого блока.
- Консольный подкос — удерживает щит в вертикальном положении и регулирует наклон.
- Наклонная стойка — используется для создания наклонных поверхностей.
- Монтажный уголок — соединительный элемент для крепления подкосов.
- Анкер — крепеж, фиксирующий опалубку к основанию или фундаменту.
- Закладная — деталь, заранее устанавливаемая в тело бетона для последующего крепления.
Типы и материалы исполнения
В зависимости от материала несущего каркаса и палубы различают стальную, алюминиевую и комбинированную опалубку. Стальные системы обладают высокой несущей способностью и жесткостью, но имеют значительный вес. Алюминиевые щиты легче, что упрощает монтаж и демонтаж, однако уступают стальным по оборачиваемости. Комбинированные варианты сочетают алюминиевый каркас со стальными ребрами или фанерную палубу с различными покрытиями.
- Стальная опалубка — выдерживает высокое давление бетонной смеси.
- Алюминиевая опалубка — снижает нагрузку на грузозахватные устройства.
- Комбинированная — оптимальный баланс массы и прочности.
- Ламинированная фанера — обеспечивает гладкую поверхность и низкую адгезию.
- Бакелизированная фанера — отличается повышенной влагостойкостью.
- Профиль — металлическая основа каркаса, часто коробчатого сечения.
- Панель — крупноразмерный элемент, собранный из щитов.
- Щитовой элемент — единица раскладки, обозначаемая в опалубочном чертеже.
Монтаж и демонтаж конструкции
Процесс установки крупнощитовой опалубки начинается с разметки захватки и установки монтажных петель. Затем производится строповка щитов с помощью траверсы и грузозахватных устройств. Краном щиты подаются на позицию и фиксируются временными подкосами. После выверки геометрии выполняется соединение щитов замками и установка стяжек. Демонтаж проводится в обратной последовательности после набора бетоном распалубочной прочности.
- Захватка — участок, на котором одновременно ведутся опалубочные работы.
- Строповка — крепление щита к крюку крана.
- Траверса — грузозахватное приспособление для подъема нескольких щитов.
- Монтажная петля — элемент для строповки, закладываемый в щит.
- Винтовой домкрат — регулирует вертикальное положение щита.
- Телескопическая стойка — временная опора для перекрытий.
- Регулировочный винт — точная настройка геометрии.
- Фиксатор — предотвращает самопроизвольное раскрытие замка.
- Конус — центрирующий элемент для стяжек.
- Втулка — защищает отверстия в палубе от износа.
Технология бетонирования в крупнощитовой опалубке
После сборки опалубочной системы и проверки герметичности швов приступают к укладке бетонной смеси. Бетон подается порциями и равномерно распределяется по всей площади захватки. Обязательным этапом является вибрирование, которое удаляет воздушные пузыри и уплотняет смесь. Важно контролировать скорость бетонирования, чтобы давление на щиты не превышало расчетные значения. Распалубка выполняется после достижения бетоном необходимой прочности, обычно не менее 50–70 процентов от проектной.
- Бетонная смесь — материал, формуемый в опалубке.
- Укладка — распределение смеси по объему конструкции.
- Вибрирование — уплотнение глубинным вибратором.
- Распалубка — снятие опалубки после твердения бетона.
- Монолит — цельная бетонная конструкция.
- Железобетон — композит с арматурным каркасом.
- Несущая способность — предельная нагрузка, воспринимаемая щитом.
- Жесткость — способность сопротивляться деформациям.
- Устойчивость — сохранение положения под нагрузкой.
- Деформативность — свойство изменять форму без разрушения.
Преимущества и ограничения применения
Крупнощитовая опалубка обеспечивает высокую производительность и качество поверхности. Она незаменима при возведении стен, фундаментов и массивных конструкций с повторяющимися размерами. Однако система требует грузоподъемной техники и квалифицированного персонала. Кроме того, для сложных архитектурных форм может потребоваться большое количество доборных элементов, что увеличивает трудоемкость подготовительных операций.
- Высокая оборачиваемость — до 200 и более циклов при правильном уходе.
- Минимальное количество швов — улучшает внешний вид монолита.
- Быстрый монтаж — сокращает сроки строительства.
- Ограничение по массе — требует крана соответствующей грузоподъемности.
- Необходимость смазки — снижает адгезию бетона к палубе.
- Разделительный состав — наносится на палубу перед укладкой смеси.
- Герметизация — предотвращает вытекание цементного молока через стыки.
- Шов — линия соединения щитов, влияющая на качество поверхности.
- Стык — место контакта двух элементов, требующее уплотнения.
Оборачиваемость, уход и ремонт
Для сохранения эксплуатационных свойств крупнощитовой опалубки необходим регулярный уход. После каждого цикла палубу очищают от остатков бетона и наносят смазку. Металлические элементы осматривают на предмет коррозии и механических повреждений. При появлении вмятин на профиле или расслоений фанеры выполняется ремонт или замена вышедших из строя деталей. Соблюдение правил хранения и транспортировки продлевает срок службы системы.
- Смазка — специальное вещество, облегчающее распалубку.
- Адгезия — сцепление бетона с поверхностью палубы.
- Очистка — удаление бетонных наростов после демонтажа.
- Ремонт — восстановление геометрии и защитных покрытий.
- Оборачиваемость — число циклов до капитального ремонта.
- Инвентарная опалубка — многоразовая система заводского изготовления.
- Нормокомплект — набор элементов для конкретного объекта.
- Комплектация — подбор щитов, замков, стяжек и подкосов.
Проектирование и документация
Качественный монтаж невозможен без проектной документации. Опалубочный чертеж содержит схему раскладки щитов, места установки стяжек и подкосов. Технологическая карта описывает последовательность операций и требования к безопасности. Проект производства работ включает расчеты на прочность и устойчивость, а также график бетонирования. Все элементы системы должны соответствовать нормокомплекту и спецификации.
- Опалубочный чертеж — графическое изображение раскладки.
- Схема раскладки — порядок установки щитов на захватке.
- Технологическая карта — документ с описанием процесса.
- Проект производства работ — организационно-технический документ.
- Нормокомплект — минимальный набор для монтажа.
- Разборно-переставная — тип опалубки, собираемой и перемещаемой вручную или краном.
- Подъемно-переставная — система, перемещаемая целиком.
- Скользящая — опалубка непрерывного действия для высотных сооружений.
- Несъемная — остается частью конструкции после бетонирования.
- Вентилируемая — позволяет отводить влагу из бетона.
- Греющая — обеспечивает термообработку бетона в зимних условиях.
Заключение
Крупнощитовая опалубка остается востребованным решением для монолитного домостроения благодаря сочетанию скорости, качества и экономической эффективности. Грамотный подбор элементов, соблюдение технологии монтажа и своевременный уход позволяют достичь высокой оборачиваемости и минимизировать затраты. Понимание конструктивных особенностей и профессиональная терминология помогают строителям принимать обоснованные решения на всех этапах — от проектирования до распалубки готовой конструкции.
