Оптический кабель: технологии, конструкции и сферы использования

В современном мире передача информации на большие расстояния с высокими скоростями стала необходимостью. Именно эту задачу решает волоконно-оптическая связь, где основным элементом выступает оптический кабель. В отличие от традиционных медных линий, он не подвержен электромагнитным помехам, обеспечивает гигабитные скорости и позволяет передавать сигнал на десятки километров без ретрансляции. При выборе решения для магистральных сетей, серверных или домашнего интернета важно понимать конструкцию и свойства такого кабеля. Подробные технические характеристики и ассортимент современных изделий можно изучить, ознакомившись с разделом оптический кабель, где представлены сертифицированные образцы. В этой статье разберём устройство оптических кабелей, их классификацию, основные параметры, нюансы прокладки и типичные ошибки при монтаже.

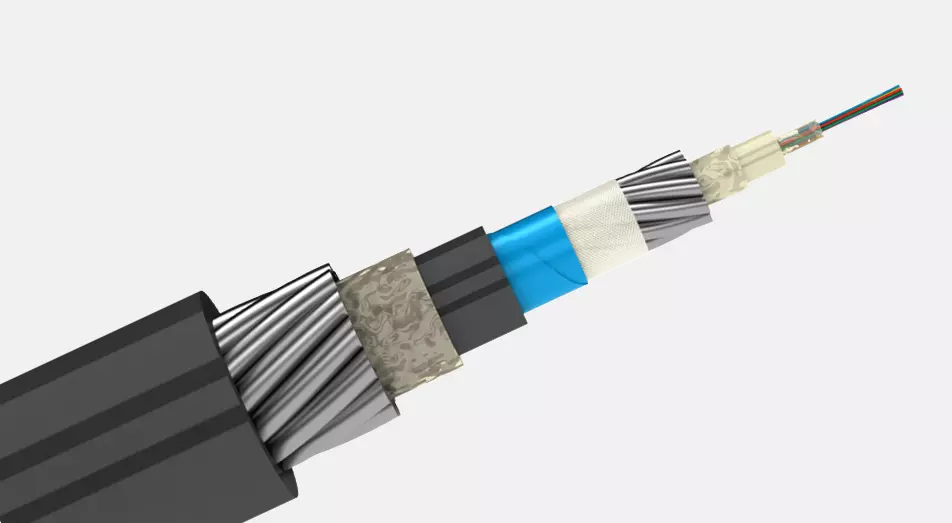

Устройство оптического кабеля

Сердце любого оптического кабеля — одна или несколько стеклянных или пластиковых нитей (световодов), по которым распространяется лазерный луч. Каждый световод состоит из двух слоёв: сердцевины (с более высоким показателем преломления) и оболочки (с более низким). Луч, попадая в сердцевину под определённым углом, многократно отражается от границы раздела и движется практически без потерь. Кроме световодов, в состав кабеля входят защитные элементы:

• Буферное покрытие — первичная оболочка из акрилата, защищающая стекловолокно от влаги и микротрещин.
• Упрочняющие нити (кевларовые, арамидные) — придают кабелю устойчивость к растяжению, предотвращают разрыв при прокладке.
• Центральный силовой элемент — металлический или диэлектрический стержень, вокруг которого скручены оптические модули.
• Гидрофобный гель — заполняет пустоты внутри кабеля, блокируя проникновение воды.
• Внешняя оболочка — из полиэтилена, поливинилхлорида или полиуретана. Она обеспечивает защиту от УФ-излучения, перепадов температур и механических воздействий.

В зависимости от условий эксплуатации количество этих слоёв может меняться. Например, для прокладки в кабельной канализации нужен тяжёлый кабель с броней из стальных лент, а для внутриобъектовых сетей — лёгкий шнур с полимерной оболочкой.

Основные типы оптического кабеля

Классификация оптических кабелей проводится по нескольким признакам: по способу прокладки, по типу волокна (многомодовое или одномодовое) и по конструктивному исполнению. Рассмотрим самые распространённые виды:

По условиям прокладки

1. Кабель для подвеса на опорах ЛЭП (самонесущий диэлектрический) — часто используется для организации магистральных и сельских сетей. Содержит арамидные нити, выдерживающие натяжение до 3–5 кН.
2. Кабель для закладки в грунт (бронированный) — имеет два стальных бронепокрова, защищающих от грызунов и ударов лопатой. Может укладываться в траншею без дополнительного кожуха.
3. Кабель для кабельной канализации — имеет усиленную полиэтиленовую оболочку с антифрикционным покрытием, позволяющим протягивать его в трубах без повреждений.
4. Внутренний кабель (распределительный) — с негорючей оболочкой LSZH (Low Smoke Zero Halogen), которая при пожаре выделяет минимум дыма и не образует коррозионных газов.
5. Плоский кабель для подключения квартир (drop-кабель) — компактный, часто с овальным сечением и элементами защиты от перегибов.

По типу волокна

• Многомодовое волокно (MMF) — сердцевина диаметром 50 или 62,5 мкм. Используется с лазерными или светодиодными источниками на длинах волн 850 нм и 1300 нм. Дальность передачи ограничена 300–2000 м (в зависимости от стандарта). Применяется в локальных сетях предприятий, видеонаблюдении, дата-центрах внутри зданий.
• Одномодовое волокно (SMF) — сердцевина 8–10 мкм. Работает только с лазерными излучателями на 1310 нм или 1550 нм. Позволяет передавать сигнал на 40 км и более без регенерации. Идеально для магистральных линий, интернета на тысячи километров, систем кабельного телевидения.

Важнейшие параметры и характеристики

При выборе оптического кабеля учитываются следующие числовые показатели:

• Затухание (коэффициент ослабления) — измеряется в дБ/км. Для многомодового волокна на длине волны 850 нм типичное значение 2,5–3 дБ/км, на 1300 нм — 0,6–0,8 дБ/км. Для одномодового на 1310 нм — 0,3–0,4 дБ/км, на 1550 нм — 0,2–0,25 дБ/км. Меньше затухание — дальше работает линия.
• Хроматическая дисперсия — явление расширения световых импульсов, ограничивающее полосу пропускания. Для многомодового волокна оно выражено сильнее, чем для одномодового.
• Числовая апертура (NA) — угол ввода света в волокно. Обычно 0,2–0,3. Чем выше NA, тем легче сваривать соединять кабели, но выше потери.
• Радиус изгиба — минимальный допустимый радиус изгиба кабеля (обычно 10–20 наружных диаметров). Превышение ведёт к микротрещинам и росту затухания.
• Диапазон рабочих температур — от -60°C до +70°C для наружных кабелей, от -10°C до +50°C для внутренних.

Особенности прокладки и монтажа

Прокладка оптического кабеля требует соблюдения специальных правил, отличающихся от медных линий. Основные моменты:

1. Допустимое растягивающее усилие — не более 500–2700 Н в зависимости от типа. При ручной прокладке работают 3–4 человека, при механической — используют динамометр.
2. Защита от скручивания — кабель нельзя перекручивать, так как это нарушает геометрию волокон. Бухты раскатывают на специальных вращающихся стойках (козлах).
3. Радиус изгиба — при прокладке в лотках и каналах изгиб должен быть плавным, с запасом. На поворотах устанавливают угловые защитные колодцы.
4. Температурный режим — при укладке при отрицательных температурах полиэтиленовая оболочка становится хрупкой. Перед монтажом кабель выдерживают в тёплом помещении не менее 12 часов.
5. Заделка в оптические кросс-муфты — требует сварки или механического соединения волокон. Сварка даёт минимальные потери (0,01–0,05 дБ) и высокую надёжность, но нужен дорогостоящий сварочный аппарат. Механические коннекторы проще в установке, но вносят потери до 0,3 дБ.

Преимущества и недостатки оптического кабеля

По сравнению с витой парой и коаксиальным кабелем, оптика имеет как очевидные достоинства, так и некоторые ограничения.

Плюсы

• Огромная пропускная способность — до нескольких терабит в секунду по одному волокну.
• Полная гальваническая развязка — отсутствие тока и искр, что важно во взрывоопасных зонах (нефтебазы, химзаводы).
• Нечувствительность к электромагнитным помехам — можно прокладывать рядом с ЛЭП, высоковольтным оборудованием и рельсами.
• Малая масса и небольшая толщина — по сравнению с медными кабелями, оптика при той же пропускной способности легче в 10–20 раз.
• Долговечность — современные диэлектрические кабели служат 25–30 лет, бронированные — до 40 лет.

Минусы

• Высокая стоимость оконечного оборудования (сварочных аппаратов, измерителей оптической мощности, тестеров OTDR).
• Хрупкость стеклянных волокон — недопустимы сильные перегибы, удары, вибрация.
• Сложность восстановления соединения в полевых условиях — необходима чистка торцов ювелирной точности.
• Чувствительность к загрязнению — попадание пыли на торец коннектора увеличивает затухание на 10–15 дБ.

Сферы применения оптического кабеля

Сегодня волоконная оптика проникла практически во все области:

• Телекоммуникации — магистрали операторов связи, хребты интернета, спутниковые станции.
• Промышленность и энергетика — связь между подстанциями, управление роботизированными линиями, датчики температуры на основе волоконных решёток.
• Системы безопасности — передача HD-видео с камер наблюдения на расстояние 10–20 км без задержек.
• Медицина — эндоскопы, лазерные хирургические инструменты, волоконные микроскопы.
• Военная техника — гироскопы, линии управления ракетами, связь на подводных лодках.

В заключение важно подчеркнуть: оптический кабель — это не просто дорогой носитель для гигабитного интернета, а основа цифровой экономики. Грамотный выбор типа волокна, брони и способа прокладки позволяет создать инфраструктуру, которая будет работать десятилетиями. При проектировании сетей стоит довериться профессионалам, которые рассчитают бюджет затухания, длину регенерационных участков и необходимый запас прочности. И тогда высокая начальная стоимость оправдается многолетней бесперебойной передачей данных без потерь и помех.
