Все, что нужно знать о беспаечных макетных платах — разновидности, устройство и применение

Макетные платы являются основным строительным блоком электронных устройств. Они представляют собой плоскую пластину, на поверхности которой размещены электрические цепи, соединяющие различные компоненты. Однако перед началом производства окончательной версии устройства, инженеры обычно создают прототипный экземпляр на макетной плате.

Одной из наиболее популярных технологий разработки макетных плат являются беспаечные технологии. Они позволяют создавать макетные платы без необходимости применения пайки. В отличие от традиционных макетных плат, где компоненты паяются на поверхность платы, в беспаечных платах компоненты могут быть установлены механическим способом, с использованием зажимов, контактных площадок и плачин.

Благодаря отсутствию необходимости пайки, беспаечные макетные платы обладают рядом преимуществ. Во-первых, их производство проходит гораздо быстрее и проще. Инженеры могут экспериментировать с различными компонентами и конфигурациями схемы, не тратя время на пайку. В результате, процесс разработки устройства становится более эффективным и гибким.

Виды беспаечных макетных плат: отверстий и поверхностного монтажа

Существуют два основных вида беспаечных макетных плат: с отверстиями и поверхностного монтажа.

Макетные платы с отверстиями

Преимуществом таких плат является их универсальность и возможность использования различных типов компонентов. Однако, макетные платы с отверстиями имеют ограничения в отношении плотности размещения компонентов, так как их размеры ограничивают количество контактов, которые могут быть размещены на плате.

Макетные платы поверхностного монтажа

Макетные платы поверхностного монтажа (SMT) отличаются от прототипных плат тем, что компоненты размещаются непосредственно на поверхности платы, и паяются с помощью технологии поверхностного монтажа. Это позволяет увеличить плотность размещения компонентов и создать более компактные и эффективные устройства.

Компоненты в SMT-плате имеют небольшие металлические пластинки, называемые площадками контактов, которые припаиваются к металлизированной поверхности платы. Преимущество SMT-плат заключается в возможности размещения большего количества контактов на плате и повышенной надежности соединений компонентов.

Таким образом, наличие различных видов беспаечных макетных плат – с отверстиями и поверхностного монтажа – позволяет разработчикам выбирать наиболее подходящий тип платы, учитывая спецификации и требования проекта, и создавать эффективные и надежные устройства.

Беспаечные макетные платы с отверстиями

Устройство беспаечных макетных плат с отверстиями довольно просто. Они состоят из основной платы с отверстиями и группы контактных площадок. Каждая площадка обычно имеет одно отверстие для подключения компонента. При этом, каждая площадка имеет свою уникальную маркировку, чтобы облегчить подключение компонентов и пайку.

Дизайн этих макетных плат обеспечивает простоту и удобство в использовании. Отверстия на плате позволяют легко подключать и отключать компоненты. Кроме того, при необходимости, компоненты могут быть заменены или переставлены без каких-либо проблем. Это делает беспаечные макетные платы с отверстиями идеальным выбором для создания прототипов и экспериментальных устройств.

Преимущества использования беспаечных макетных плат с отверстиями очевидны. Они обеспечивают легкость и гибкость при разработке электронных устройств. Перед тем как перейти к временному или сплошному монтажу, эти макетные платы позволяют тщательно проверить и отладить схему. Они также являются надежным и стандартным средством для создания прототипов.

Преимущества беспаечных макетных плат с отверстиями

1. Простота использования:

Беспаечные макетные платы с отверстиями обладают простой конструкцией, которая позволяет легко проводить поверхностный и монтаж отверстий. Они идеально подходят для начинающих радиолюбителей и учащихся, которые только начинают изучать основы электроники. Кроме того, с их помощью можно быстро и удобно проверять идеи и прототипировать свои проекты.

2. Универсальность:

Отверстия на беспаечных макетных платах позволяют разработчикам работать с различными компонентами и деталями, включая пин-кнопки, резисторы, конденсаторы, интегральные схемы и т.д. Это делает их универсальным инструментом для создания различных электронных устройств.

3. Гибкость:

Беспаечные макетные платы с отверстиями можно легко настраивать и модифицировать под свои потребности. Они позволяют разработчикам изменять расположение компонентов, добавлять новые элементы и удалять старые, что способствует гибкости и адаптируемости при разработке.

4. Удобство ремонта:

Благодаря отверстиям на макетной плате, беспаечные платы обладают преимуществами при ремонте и диагностике неисправностей. В случае необходимости замены или изменения компонента, достаточно просто проложить новую дорожку или вставить новую деталь, не требуя специального оборудования или навыков.

В итоге, у беспаечных макетных плат с отверстиями множество преимуществ, которые делают их предпочтительным выбором для многих электронных разработчиков. Они обеспечивают удобство и гибкость при прототипировании и тестировании электронных устройств, позволяют работать с различными компонентами и упрощают ремонт и модификацию.

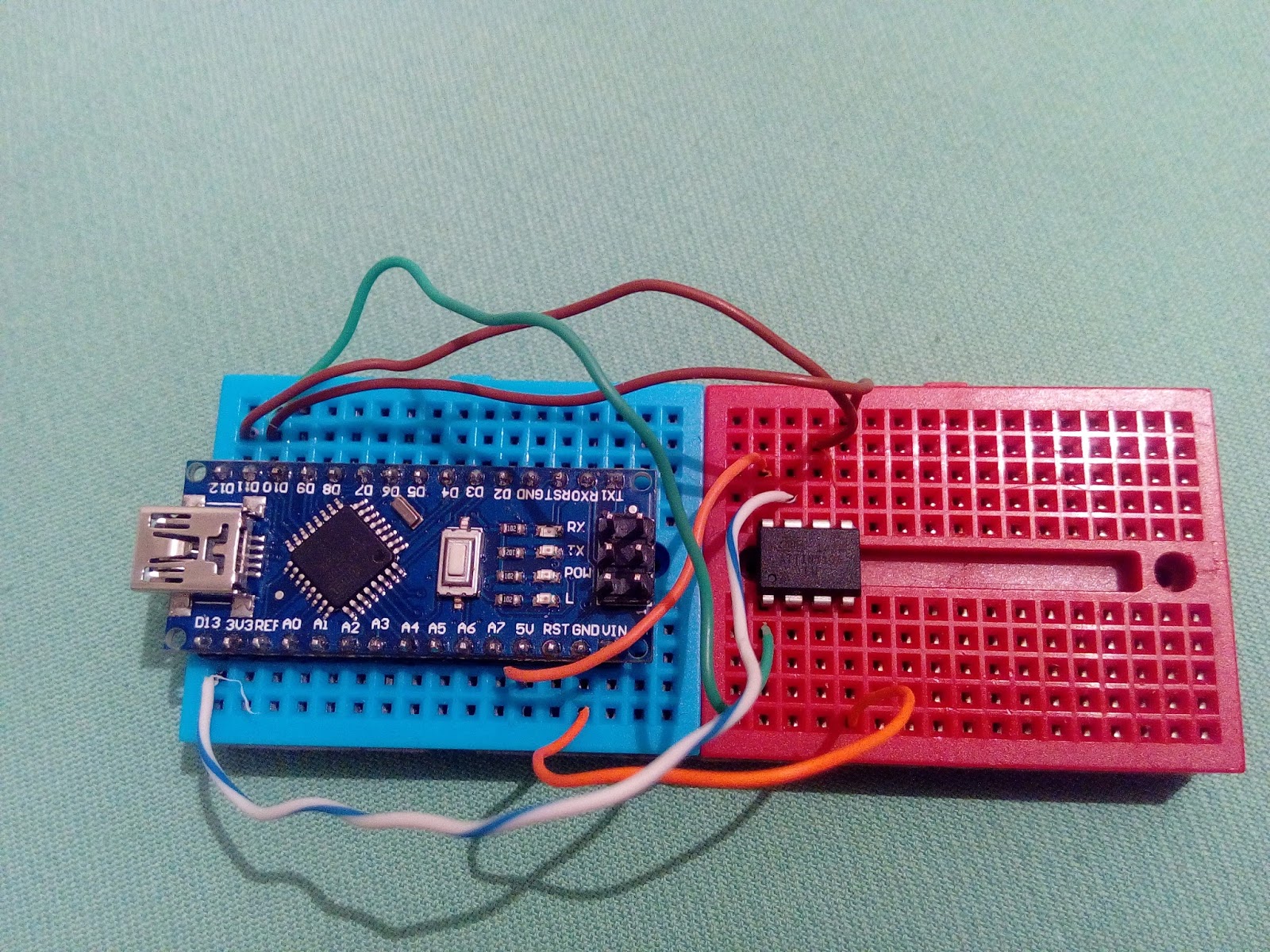

Недостатки беспаечных макетных плат с отверстиями

1. Ограниченность количества проводников

У беспаечных макетных плат с отверстиями есть ограничение на число проводников, которое может быть установлено. Обычно каждое отверстие может содержать только один проводник, что крайне ограничивает возможности подключения компонентов и создания сложных схем.

2. Повышенная сложность сборки и монтажа

Потребуется дополнительное время и усилия для монтажа компонентов на макетную плату с отверстиями. Необходимо аккуратно продеть провода через отверстия, установить компоненты и припаять их с обеих сторон платы. Это требует определенных навыков и может вызвать трудности у начинающих электронщиков.

3. Повышенный риск повреждения компонентов

Монтаж компонентов на макетных платах с отверстиями может быть более сложным и требует осторожности. Неправильные подключения или небрежное обращение с макетной платой могут привести к повреждению компонентов, что может привести к необходимости заменить их или вовсе лишиться работы платы.

4. Ограничения в частотных характеристиках

В результате использования проводников, которые могут представлять собой дополнительную емкостную и индуктивную нагрузку, макетные платы с отверстиями могут иметь ограничения в частотных характеристиках. Это может привести к искажениям сигнала и ограничению пропускной способности схемы.

5. Неоптимальность для массового производства

Беспаечные макетные платы с отверстиями, в основном, предназначены для прототипирования и разработки схем в небольших объемах. Они не являются оптимальным решением для массового производства, где требуется более эффективная и производительная технология изготовления печатных плат.

Несмотря на эти недостатки, беспаечные макетные платы с отверстиями все еще широко используются в электронике благодаря их доступности и универсальности.

Беспаечные макетные платы с поверхностным монтажом

Беспаечные макетные платы с поверхностным монтажом (БПП ПМ) представляют собой современные элементы электроники, используемые для создания прототипов и испытания новых устройств. Они отличаются от традиционных печатных плат тем, что не требуют выполнения пайки и позволяют быстро собрать и изменить цепи для тестирования и разработки.

БПП ПМ представляют собой пластины с металлическими контактными точками на поверхности. Они имеют множество отверстий и контактных площадок, на которые можно установить компоненты с помощью поверхностного монтажа. Компоненты также имеют металлические контакты на своих нижних сторонах, которые соединяются с контактными точками платы. Это позволяет пайке платы и компонентов не требуется.

Преимущества БПП ПМ заключаются в их гибкости и простоте использования. Они позволяют быстро собрать и изменить цепи, что особенно полезно при разработке прототипов и проведении экспериментов. Кроме того, БПП ПМ могут быть повторно использованы несколько раз, что позволяет снизить затраты на создание новых плат.

Еще одним преимуществом БПП ПМ с поверхностным монтажом является их компактный размер. Они занимают меньше места на рабочем столе и имеют более низкую массу, в сравнении с традиционными печатными платами. Это делает их удобными для использования в ограниченных пространствах и при переноске.

Однако, следует отметить, что БПП ПМ также имеют некоторые ограничения. Например, они не могут быть использованы для высокочастотных или высокоомных приложений. Кроме того, из-за отсутствия пайки, они имеют более высокое сопротивление и индуктивность, что может вызвать помехи и снижение производительности устройства.

Преимущества беспаечных макетных плат с поверхностным монтажом

Беспаечные макетные платы с поверхностным монтажом имеют несколько преимуществ по сравнению с традиционными печатными платами и монтажом с использованием отверстий.

1. Меньший размер и вес: благодаря использованию поверхностного монтажа, беспаечные макетные платы имеют гораздо меньший размер и вес. Это делает их идеальными для устройств с ограниченным пространством и мобильных устройств.

2. Более высокая плотность установки компонентов: поверхностный монтаж позволяет размещать компоненты намного ближе друг к другу, что значительно повышает плотность установки и увеличивает функциональность макетной платы.

3. Лучшая производительность при высоких частотах: поверхностный монтаж обеспечивает более короткие пути для сигналов и уменьшает электрическую индукцию между компонентами, что позволяет достичь более высокой производительности при работе на высоких частотах.

4. Улучшенные параметры механической прочности: беспаечные макетные платы с поверхностным монтажом обладают лучшей механической прочностью, так как спаянные компоненты крепко прикреплены к поверхности платы и предотвращают случайное смещение или обрыв контактов.

5. Более высокая производительность процесса сборки: поверхностный монтаж сокращает время и усилия, затрачиваемые на сборку и пайку компонентов, по сравнению с установкой через отверстия. Это позволяет значительно ускорить процесс производства.

В целом, беспаечные макетные платы с поверхностным монтажом предлагают ряд значительных преимуществ, которые делают их предпочтительными во многих областях, включая электронику, телекоммуникации, медицину и автомобильную промышленность.

Недостатки беспаечных макетных плат с поверхностным монтажом

Вопреки своим преимуществам, беспаечные макетные платы с поверхностным монтажом имеют некоторые недостатки, которые важно учитывать при их использовании.

Первым и, пожалуй, главным недостатком является отсутствие возможности вносить изменения на плате после завершения процесса монтажа. Компоненты с поверхностным монтажом обычно закрепляются при помощи пайки или клея, что делает их трудно поддающимися снятию или замене. Это ограничивает возможности исправления ошибок или модификации схемы, что может привести к необходимости полностью перерабатывать макетную плату.

Вторым недостатком является более высокая стоимость изготовления беспаечных макетных плат с поверхностным монтажом. По сравнению с макетными платами с протопечным монтажом, использование компонентов с поверхностным монтажом требует более сложного и дорогостоящего технологического процесса. Это может быть проблемой для небольших проектов с ограниченным бюджетом.

Третьим недостатком является более высокий уровень сложности при монтаже компонентов с поверхностным монтажом. Точность и аккуратность требуемы при пайке и расположении компонентов должны быть на более высоком уровне, чем при протопечном монтаже. Это может стать вызовом для начинающих электронщиков, которые не имеют достаточного опыта работы с такими платами.

И, наконец, четвертым недостатком является ограниченный выбор компонентов с поверхностным монтажом. Некоторые компоненты, которые могут быть необходимы для конкретных проектов, могут быть доступны только в альтернативных вариантах с протопечным монтажом. Это может ограничить гибкость и возможности конструирования схемы на беспаечной макетной плате.

Учитывая эти недостатки, важно внимательно подходить к выбору и использованию беспаечных макетных плат с поверхностным монтажом, учитывая конкретные требования проекта и доступные ресурсы.

Устройство беспаечных макетных плат

Беспаечные макетные платы, также известные как сверхприпойные платы или безпайки, представляют собой электронные платы, которые позволяют осуществлять подключение электронных компонентов без необходимости паять или использовать проводники. Они предоставляют удобную платформу для быстрого прототипирования и тестирования электронных схем.

Устройство беспаечных макетных плат включает в себя несколько ключевых элементов. Основной компонент – это печатная плата, которая обеспечивает базовую структуру для размещения компонентов. Печатная плата может быть изготовлена из различных материалов, таких как фенолформальдегидная смола или эпоксидное стеклотекстолит.

На печатной плате находятся контактные площадки, которые служат для подключения компонентов. Контактные площадки могут быть металлическими дорожками или углублениями, в которые вставляются ножки компонентов. В некоторых случаях, контактные площадки могут быть покрыты специальной проводящей пастой или покрытием, которые улучшают контакт и электрическую проводимость.

Для фиксации компонентов на плате используются различные методы. Некоторые беспаечные платы имеют отверстия, в которые можно вставлять ножки компонентов. Это позволяет легко устанавливать и заменять компоненты по мере необходимости. Другие платы могут иметь специальные крепежные элементы, такие как пружины или зажимы, которые надежно фиксируют компоненты на плате.

Устройство беспаечных макетных плат способствует удобству использования и экономии времени при создании и тестировании электронных устройств. Они позволяют быстро и легко изменять и перестраивать схемы, не требуя специальных навыков пайки или отпайки компонентов. Беспаечные макетные платы находят применение в различных областях, включая разработку прототипов электроники, обучение и обслуживание электронных устройств.

Основные элементы беспаечных макетных плат

Беспаечные макетные платы представляют собой электронные платы, разработанные специально для прототипирования электронных устройств и цепей без использования пайки. Они состоят из нескольких основных элементов, которые позволяют соединять компоненты и провода без необходимости спаяки.

Одним из основных элементов беспаечных макетных плат является контактная поверхность. Она представляет собой плоскую область, на которую можно установить компоненты, подключить провода и создать электрические соединения. Контактная поверхность обычно имеет отверстия или отдельные контактные точки, на которые можно закрепить компоненты или провода.

Другим важным элементом беспаечных макетных плат являются контактные элементы. Они служат для установки и фиксации компонентов на контактной поверхности. Контактные элементы могут представлять собой различные формы и конструкции, такие как отверстия, вилки, зажимы и т.д. Они обеспечивают надежное соединение компонентов с контактной поверхностью и позволяют легко добавлять или удалить компоненты при необходимости.

Также в состав беспаечных макетных плат входят контактные линии. Они представляют собой проводящие дорожки или трассы, которые соединяют контактные точки на контактной поверхности. Контактные линии обеспечивают электрическую связь между компонентами, позволяют передавать сигналы и электрическую энергию. Они обычно имеют малую ширину и проводятся между различными контактными точками, образуя цепи и соединения.

Для облегчения работы с беспаечными макетными платами часто используются дополнительные элементы, такие как маркировочные линии и области, которые помогают ориентироваться и размещать компоненты. Также могут использоваться элементы для фиксации проводов и компонентов, чтобы они не смещались или отсоединялись при работе с макетной платой.

В целом, основные элементы беспаечных макетных плат обеспечивают удобство и гибкость при разработке и тестировании электронных устройств. Они позволяют создавать временные электрические соединения, изменять конфигурацию и расположение компонентов, а также упрощают процесс отладки и модификации цепей.

Производственные процессы создания беспаечных макетных плат

Для создания беспаечных макетных плат применяются ряд производственных процессов, которые включают несколько этапов.

Первым этапом производства является изготовление базовой платы. Обычно это делается путем нанесения слоя меди на основной материал, такой как стеклотекстолит или полиимид. На этом слое уже будут размещаться все компоненты платы.

Далее происходит этап нанесения масок и оформления контуров. Маски наносятся на поверхность платы для защиты от коррозии и обеспечения электрической изоляции. Контуры платы обрезаются и шлифуются в соответствии с требованиями проекта.

Чтобы разместить компоненты на плате, происходит процесс нанесения паяльной пасты на поверхность. Паяльная паста содержит свинец, олово и флюс, которые позволяют обеспечить качественное пайку компонентов. После нанесения паяльной пасты на плату, компоненты размещаются на нужных местах.

Затем происходит процесс обжига, который заключается в нагреве платы с компонентами до определенной температуры. Обжиг происходит в специальной печи, где паяльная паста расплавляется и создает прочные соединения между компонентами и платой.

Последним этапом производства является проверка и тестирование готовых плат. Это включает проверку электрической прочности, проверку пайки и подключение к тестовым устройствам для проверки функциональности и работоспособности платы.

Таким образом, производственные процессы создания беспаечных макетных плат включают изготовление базовой платы, нанесение масок и оформление контуров, нанесение паяльной пасты, размещение компонентов, обжиг и проверку качества готовых плат. В результате этих процессов получаются высококачественные и надежные макетные платы, которые широко применяются в различных областях техники и электроники.

Использование беспаечных макетных плат в электротехнике

Во-первых, беспаечные макетные платы обладают высокой гибкостью и могут быть использованы для создания различных типов электротехнических устройств. Они подходят для подключения множества компонентов, таких как микросхемы, резисторы, конденсаторы и другие элементы. Благодаря гибкости, беспаечные макетные платы позволяют легко изменять или расширять схему при необходимости.

Во-вторых, использование беспаечных макетных плат значительно ускоряет процесс разработки электротехнических устройств. Вместо того чтобы тратить время на пайку и монтаж компонентов на печатную плату, инженеры могут просто вставлять элементы в отверстия и соединять их проводами или специальными клейкими полосками, или же использовать контактные площадки для создания соединений.

И еще одно преимущество беспаечных макетных плат – возможность проводить отладку и тестирование схем на ранней стадии проекта. При наличии беспаечной макетной платы электронный инженер может быстро изменять и модифицировать схему, чтобы исправить ошибки или улучшить ее производительность. Это позволяет сэкономить время и ресурсы при разработке электронных устройств.

Эксплуатация беспаечных макетных плат

Одним из основных преимуществ беспаечных макетных плат является их гибкость и возможность быстрого изменения схемы. Если необходимо внести изменения или доработки в существующую схему, можно легко добавить или удалить компоненты без пайки.

При эксплуатации беспаечных макетных плат следует помнить о следующих рекомендациях:

1. Осторожность при подключении/отключении компонентов:

При добавлении или удалении компонентов на макетной плате следует быть осторожным, чтобы не повредить контактные площадки или элементы схемы. Рекомендуется использовать пинцет или другие инструменты для аккуратного и точного подключения или отключения компонентов.

2. Надежность контактов:

Для обеспечения надежности соединений компонентов с макетной платой, рекомендуется аккуратно согнуть ножки компонентов таким образом, чтобы они плотно прилегали к контактным площадкам платы. Это позволит избежать случайного разъединения контактов во время работы устройства.

3. Избегание перегрева:

При эксплуатации беспаечной макетной платы следует избегать перегрева компонентов. При работе с большими токами или высокими частотами возможно нагревание макетной платы и компонентов. Рекомендуется использовать радиаторы и теплоотводы, а также обеспечивать достаточную вентиляцию.

4. Работа с высокочастотными компонентами:

При работе с высокочастотными компонентами на беспаечной макетной плате необходимо учитывать особенности их расположения и соединений. Плотность компонентов и длина проводников могут оказывать влияние на качество сигнала и электромагнитную совместимость. Рекомендуется следовать рекомендациям производителя компонентов и использовать короткие проводники.

Правильная эксплуатация беспаечной макетной платы позволяет ускорить процесс разработки электронных устройств и облегчить их тестирование. Однако, следует помнить о возможных ограничениях и особенностях данного типа плат, чтобы достичь оптимальных результатов в своих проектах.

Правила монтажа и демонтажа элементов на беспаечных макетных платах

Беспаечные макетные платы позволяют экспериментировать с электронными компонентами без необходимости пайки. Однако, чтобы правильно и безопасно монтировать и демонтировать элементы на таких платах, следует соблюдать определенные правила.

1. Область работы

Перед началом монтажа или демонтажа элементов на макетной плате, убедитесь, что рабочая область чистая и свободная от посторонних предметов. Это поможет избежать повреждения или потери компонентов.

2. Инструменты

Для монтажа и демонтажа элементов на беспаечных макетных платах, рекомендуется использовать специализированные инструменты, такие как пинцеты, отвертки или специальные ключи. При использовании пинцетов, убедитесь, что они не магнитные, чтобы избежать возможных повреждений электронных компонентов.

3. Правильное позиционирование

Перед установкой элементов на плату, убедитесь, что их позиционирование соответствует схеме или проекту, с которым вы работаете. Неправильное позиционирование может привести к неправильному подключению и работе целой схемы.

4. Необходимые меры предосторожности

При монтаже или демонтаже элементов на беспаечной макетной плате, соблюдайте необходимые меры предосторожности. Например, избегайте сильного нажима на компоненты, чтобы не повредить их или плату. Также, при работе с электронными компонентами, регулярно разряжайте статическое электричество с помощью антистатического ремешка или специальных подложек.

5. Осторожность при демонтаже

При демонтаже элементов с макетной платы, будьте осторожны, чтобы не повредить соседние компоненты или плату. Может потребоваться использование пинцетов или специального инструмента для более аккуратного удаления элемента.

Следуя этим правилам, вы сможете безопасно монтировать и демонтировать элементы на беспаечных макетных платах, облегчая ваши эксперименты и работы с электроникой.

Анализ возможных проблем и решений при эксплуатации беспаечных макетных плат

Одной из проблем может быть неправильное подключение компонентов к плате. В связи с отсутствием паяльных отверстий, макетные платы могут быть более уязвимыми к сбоям и неправильным подключениям. Чтобы избежать этой проблемы, необходимо внимательно проверять правильность подключения компонентов и следить за соблюдением требуемой полярности.

Другой распространенной проблемой является отсутствие электрического контакта между компонентами и макетной платой. Это может вызвать неправильную работу схемы или полное отсутствие функциональности. Для решения этой проблемы рекомендуется проверить качество контакта, убедиться в чистоте контактных поверхностей и, при необходимости, очистить их или подкорректировать контакты.

Также следует обратить внимание на перегрузку макетной платы. Использование слишком большого количества компонентов или неправильное подключение их может привести к перегрузке и даже поломке платы. При проектировании и сборке схемы необходимо учесть рекомендуемую мощность и ток каждого компонента, чтобы избежать проблем связанных с перегрузкой.

Дополнительной проблемой может быть нестабильная работа компонентов на беспаечной макетной плате. Временная или неполноценная фиксация элементов между собой может вызывать свободные контакты, что может привести к падению надежности работы схемы или потере функциональности. Рекомендуется убедиться, что компоненты надежно закреплены на плате и не вызывают каких-либо перекосов или ослабления контактов.

И наконец, необходимо обращать внимание на тепловые проблемы при эксплуатации беспаечных макетных плат. Некоторые компоненты, особенно мощные или высокочастотные, могут нагреваться в процессе работы. Если плата не обеспечивает достаточное охлаждение, это может привести к поломке компонентов или их преждевременному старению. Рекомендуется использовать радиаторы или вентиляторы для охлаждения компонентов, а также обеспечить достаточное пространство между компонентами.

В целом, правильная эксплуатация беспаечных макетных плат требует внимательности и знаний. Регулярная проверка правильности подключения компонентов, качество контактов, перегрузки, надежность закрепления и тепловые условия помогут избежать многих проблем и обеспечить более стабильную и надежную работу электронных схем.

Примеры применения беспаечных макетных плат в различных электротехнических устройствах

Примеры применения беспаечных макетных плат включают, но не ограничиваются, следующими областями:

В каждой из этих областей беспаечные макетные платы позволяют ускорить разработку и сократить время отладки устройств. Благодаря их гибкости и удобству использования, инженеры и разработчики могут быстро и легко собрать и протестировать прототипы своих устройств до начала серийного производства.

Таким образом, использование беспаечных макетных плат способствует инновационному развитию электротехнических устройств и существенно упрощает процесс их создания.
